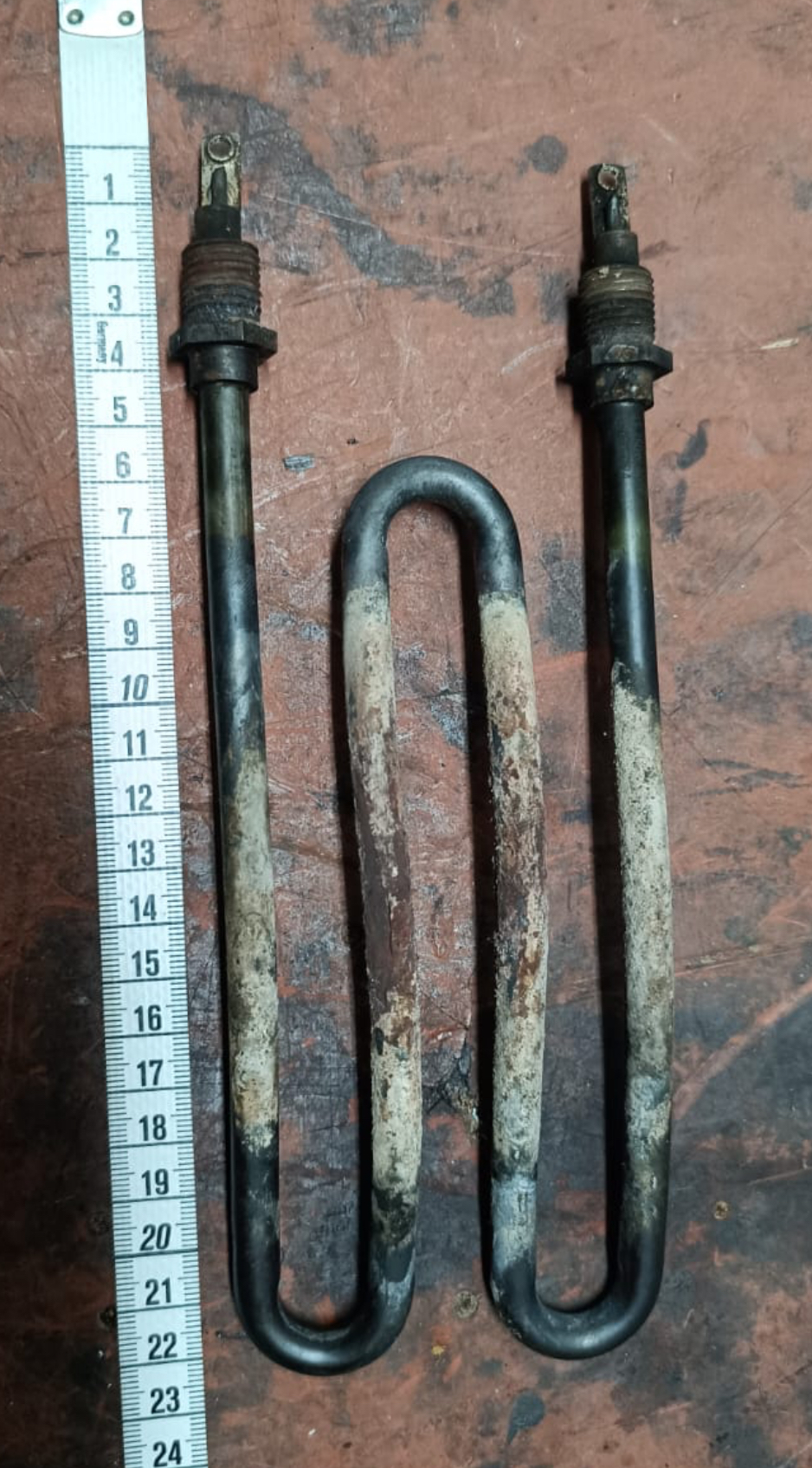

Тэн для нагрева щепы в дымогенераторе. 750 ватт, 400 вольт

Применение ТЭН 750 Вт, 400 В для управляемого дымогенерации в промышленном копчении

Эффективность и безопасность процессов копчения, особенно в масштабах B2B-сегмента, критически зависят от стабильности и предсказуемости генерации дыма. В этом контексте трубчатые электронагреватели (ТЭНы) играют ключевую роль, обеспечивая контролируемый и равномерный нагрев древесной щепы. Рассматривая специализированные решения, такие как ТЭНы мощностью 750 Вт с питанием от сети 400 В, мы переходим от кустарных методов к промышленно применимым стандартам, способным обеспечить требуемые объемы и качество дыма для производства широкого спектра продуктов — от мяса и рыбы до сыров и деликатесов.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Герметичный металлический корпус с нагревательной спиралью внутри, изолированной от стенок диэлектриком (обычно оксидом магния). Преобразует электрическую энергию в тепловую с высоким КПД.
• Дымогенератор: Устройство, предназначенное для производства дыма путем тления древесной щепы или опилок при контролируемой температуре. Различают дымогенераторы холодного и горячего копчения.
• Карбонизация: Процесс термического разложения органических веществ (в данном случае — древесины) при недостатке кислорода. Именно карбонизация при умеренной температуре (200-300 °C) обеспечивает выделение чистого дыма без открытого горения.
• Холодное копчение: Процесс копчения при низкой температуре дыма (обычно 20-30 °C), что позволяет продуктам медленно пропитываться дымными ароматами, сохраняя при этом структуру и влажность. Требует длительной и равномерной подачи охлажденного дыма.
• Горячее копчение: Процесс копчения при более высоких температурах дыма (от 45 °C до 120 °C), сочетающий термическую обработку с ароматизацией. Сокращает время приготовления, но требует точного контроля температуры, чтобы избежать пересушивания или перекопчения.
• 400 В (трёхфазное питание): Промышленный стандарт напряжения, используемый для питания мощного оборудования. Обеспечивает более эффективную передачу энергии и равномерную нагрузку на электросеть по сравнению с однофазными системами, что критично для непрерывных производственных циклов.
• 750 Вт: Оптимальная мощность ТЭНа для создания контролируемого тления древесной щепы в дымогенераторах среднего и малого промышленного масштаба. Позволяет точно регулировать интенсивность дымообразования и избегать воспламенения щепы.
• Эжектор: Устройство, создающее разрежение и обеспечивающее принудительную тягу путем подачи сжатого воздуха. В дымогенераторах используется для отвода дыма в коптильную камеру и частичного охлаждения.
• Деготь (смола): Вязкие продукты неполного сгорания древесины, которые могут осаждаться на внутренних поверхностях дымогенератора и ТЭНа, влияя на качество дыма и работоспособность оборудования. Требует регулярной очистки.

Роль и конструктивная интеграция ТЭН в промышленных дымогенераторах

В контексте промышленного копчения, задача ТЭНа сводится к созданию управляемой тепловой зоны, где древесная щепа медленно тлеет, выделяя ароматический дым без прямого горения. Это фундаментально отличает современные дымогенераторы от традиционных методов, где неконтролируемое сгорание могло приводить к неравномерному дымообразованию, образованию вредных примесей и риску возгорания. Мощность 750 Вт и напряжение 400 В для ТЭНа не являются случайными параметрами; они определяют возможности и целесообразность применения в условиях, где требуется высокая надёжность, повторяемость процесса и совместимость с существующей промышленной инфраструктурой.

Использование ТЭНа на 400 Вт, как правило, предполагает трёхфазное подключение, что является стандартом для большинства производственных цехов. Это обеспечивает стабильность электроснабжения, снижает токовую нагрузку на каждую фазу и минимизирует риски перегрева проводки при длительной работе. Мощность в 750 Вт выбрана для обеспечения достаточной, но не избыточной тепловой энергии, чтобы поддерживать оптимальную температуру тления щепы (как правило, в диапазоне 200–300 °C) без достижения точки воспламенения. Такой подход гарантирует получение «чистого» дыма с минимальным содержанием сажи и дегтя, что напрямую влияет на органолептические качества конечного продукта и его безопасность.

Конструктивно ТЭН размещается в нижней части камеры сгорания или резервуара для щепы. Оптимальное расположение обеспечивает кондуктивный и конвективный теплообмен со всей массой щепы. Корпус дымогенератора при этом изготавливается из материалов, устойчивых к высоким температурам и коррозии, чаще всего — из пищевой нержавеющей стали (например, AISI 304 или AISI 316L), что соответствует санитарным нормам и продлевает срок службы оборудования. Для поддержания стабильного температурного режима и минимизации теплопотерь резервуар для щепы часто оснащается теплоизоляцией, а его герметичность предотвращает неконтролируемый приток кислорода, который мог бы привести к открытому горению.

Важным элементом современного дымогенератора является система подачи воздуха, часто реализуемая через компрессор, работающий совместно с эжектором. Это позволяет подавать строго дозированное количество кислорода, необходимое для поддержания медленного тления, но недостаточное для активного горения. Эжекторы также способствуют созданию направленного потока дыма и его частичному охлаждению до момента поступления в коптильную камеру. Для систем холодного копчения, где температура дыма не должна превышать 25–30 °C, могут быть предусмотрены дополнительные охладительные элементы или увеличенные тракты дымохода.

Технические параметры ТЭН для специализированной дымогенерации

Выбор ТЭНа для дымогенератора — это инженерное решение, требующее учета не только мощности и напряжения, но и материаловедения, геометрических параметров и способов интеграции. Параметры ТЭНа напрямую влияют на стабильность работы, безопасность и долговечность всей системы дымогенерации.

ТЭНы для дымогенераторов проектируются с учетом необходимости равномерного нагрева по всей поверхности. Это предотвращает локальные перегревы, которые могли бы привести к воспламенению щепы или образованию нежелательных примесей в дыме. Специфические методы изготовления, такие как применение прессованного оксида магния в качестве диэлектрика, обеспечивают высокую теплопроводность и электрическую изоляцию, что повышает безопасность и долговечность элемента.

Сравнительный анализ методов дымогенерации в B2B-сегменте

Выбор технологии дымогенерации для промышленных предприятий — это стратегическое решение, влияющее на капитальные затраты, операционные издержки, качество продукции и соответствие нормативным требованиям. Электрические дымогенераторы с ТЭНами 750 Вт, 400 В представляют собой один из наиболее контролируемых и экономически эффективных подходов в определённых сценариях.

Переходя от концептуальных различий и технических особенностей к практической реализации, становится очевидным, что внедрение ТЭН-систем на 400 В требует не только понимания базовых принципов, но и углубленного анализа архитектуры, процессов интеграции, а также управления рисками и оптимизации на каждом этапе жизненного цикла оборудования.

Продвинутая практика и внедрение ТЭН-систем для индустриальной дымогенерации

Решение о внедрении или модернизации систем дымогенерации с использованием ТЭН 750 Вт, 400 В выходит за рамки простой закупки оборудования. Это комплексный инженерно-технический проект, который затрагивает производственную архитектуру, операционные процессы и требует глубокого понимания интеграционных аспектов. Успех определяется не только мощностью нагревателя, но и способностью системы работать синхронно с другими компонентами коптильного комплекса, обеспечивая стабильность, безопасность и экономическую эффективность на долгосрочной основе.

Пошаговая реализация и интеграция системы дымогенерации с ТЭН

Внедрение ТЭН-систем в промышленные дымогенераторы должно осуществляться поэтапно, с чётко определёнными ролями, артефактами и метриками контроля качества. Это позволяет минимизировать риски, оптимизировать затраты и обеспечить плавный переход к новой технологии.

1. Этап 1: Анализ потребностей и техническое задание (ТЗ)
   • Цель: Определение точных требований к системе дымогенерации.
   • Роли: Технический директор, главный технолог, инженер-энергетик, специалист по качеству.
   • Артефакты: Техническое задание, включающее требуемую производительность по дыму (м³/ч), температурные режимы копчения (холодное/горячее), тип и фракция используемой щепы, допустимые уровни вредных примесей, требования к автоматизации и безопасности.
   • Метрики: Полнота покрытия требований, соответствие санитарным нормам (например, СанПиН 2.3.2.1078-01 в РФ) и стандартам безопасности (ГОСТ Р МЭК 60335).
2. Этап 2: Проектирование и выбор компонентов
   • Цель: Разработка оптимальной конфигурации дымогенератора и подбор ТЭН.
   • Роли: Инженер-проектировщик, поставщик оборудования, электромонтажник.
   • Артефакты: Инженерный проект (чертежи, электрические схемы), спецификация ТЭНа (материал оболочки – AISI 304/316L, диаметр, длина, тип монтажа), выбор системы управления (ПИД-регулятор, термодатчики, таймеры, реле безопасности), подбор компрессора и эжектора.
   • Метрики: Расчетная тепловая нагрузка, удельная поверхностная мощность ТЭНа (рекомендуется не более 5-8 Вт/см² для предотвращения перегрева щепы), энергоэффективность (кВтч/кг щепы).
3. Этап 3: Закупка, монтаж и подключение
   • Цель: Приобретение оборудования, квалифицированный монтаж и подключение к инфраструктуре.
   • Роли: Отдел закупок, подрядчики по монтажу, главный инженер.
   • Артефакты: Договоры поставки, акты выполненных работ, протоколы электроизмерений. Обязательное соблюдение ПУЭ (Правила устройства электроустановок) при подключении к сети 400 В с использованием УЗО (Устройство защитного отключения) и автоматических выключателей.
   • Метрики: Срок поставки, качество монтажных работ, соответствие электроустановки нормам безопасности.
4. Этап 4: Пусконаладка и калибровка
   • Цель: Оптимизация работы системы для достижения заданных параметров дымогенерации.
   • Роли: Инженер по наладке, технолог, оператор.
   • Артефакты: Протоколы испытаний, калибровочные таблицы (зависимость температуры, потока воздуха, влажности щепы от плотности и объема дыма), инструкция по эксплуатации.
   • Метрики: Стабильность температуры тления (отклонение не более ±5 °C), равномерность дымообразования, отсутствие видимой сажи, заданная концентрация дыма в коптильной камере.
5. Этап 5: Эксплуатация, обслуживание и мониторинг
   • Цель: Поддержание работоспособности системы, оптимизация производительности и продление срока службы.
   • Роли: Операторы, служба эксплуатации, инженеры КИПиА (Контрольно-измерительные приборы и автоматика).
   • Артефакты: График планово-предупредительных ремонтов (ППР), журналы чистки (от дегтя и сажи), записи о замене элементов (ТЭНы, датчики), данные мониторинга (температура, влажность, энергопотребление).
   • Метрики: Среднее время безотказной работы (MTBF) ТЭНа, частота чисток (оптимально – после 5-10 циклов), удельные затраты на электроэнергию (кВтч/кг готовой продукции), анализ качества дыма (например, методом газовой хроматографии для определения уровня бенз(а)пирена).

Оптимизация эксплуатации и снижение TCO

Долгосрочная эксплуатация ТЭН-систем дымогенерации требует внимания к деталям, которые напрямую влияют на совокупную стоимость владения (TCO). Это включает не только прямые затраты на энергию и сырьё, но и косвенные, связанные с простоями, качеством продукции и безопасностью.

• Качество щепы: Использование стандартизированной, хорошо просушенной щепы с определенной фракцией критически важно. Щепа с высокой влажностью требует больше энергии для нагрева, производит менее качественный дым с высоким содержанием смол, что увеличивает периодичность чистки и снижает КПД.
• Регулярная чистка: Деготь и сажа, образующиеся в процессе тления, оседают на ТЭНе и стенках дымогенератора. Это снижает эффективность теплопередачи, увеличивает энергопотребление и может привести к перегреву ТЭНа. Разработка протоколов чистки с использованием специальных щеток и моющих средств (например, щелочных растворов) должна быть обязательной частью регламента.
• Автоматизация и датчики: Внедрение ПИД-регуляторов, термопар и датчиков потока воздуха позволяет не только точно поддерживать заданные параметры, но и в режиме реального времени корректировать их, реагируя на изменения. Это снижает влияние человеческого фактора, предотвращает аварийные ситуации и оптимизирует расход ресурсов.
• Энергоэффективность: Мониторинг энергопотребления ТЭНа и всей системы позволяет выявлять аномалии. Утепление корпуса дымогенератора, оптимизация длины дымохода и использование рекуператоров тепла могут существенно снизить операционные расходы.
• Системы безопасности: Помимо базовых электрических защит, рекомендуется использовать датчики уровня щепы, датчики дыма в коптильной камере (для предотвращения избыточного задымления) и автоматические системы пожаротушения для обеспечения максимальной безопасности.

Кейсы применения ТЭН 750 Вт, 400 В в дымогенерации

Рассмотрим несколько сценариев использования, демонстрирующих адаптивность и эффективность ТЭН-систем в различных промышленных условиях.
