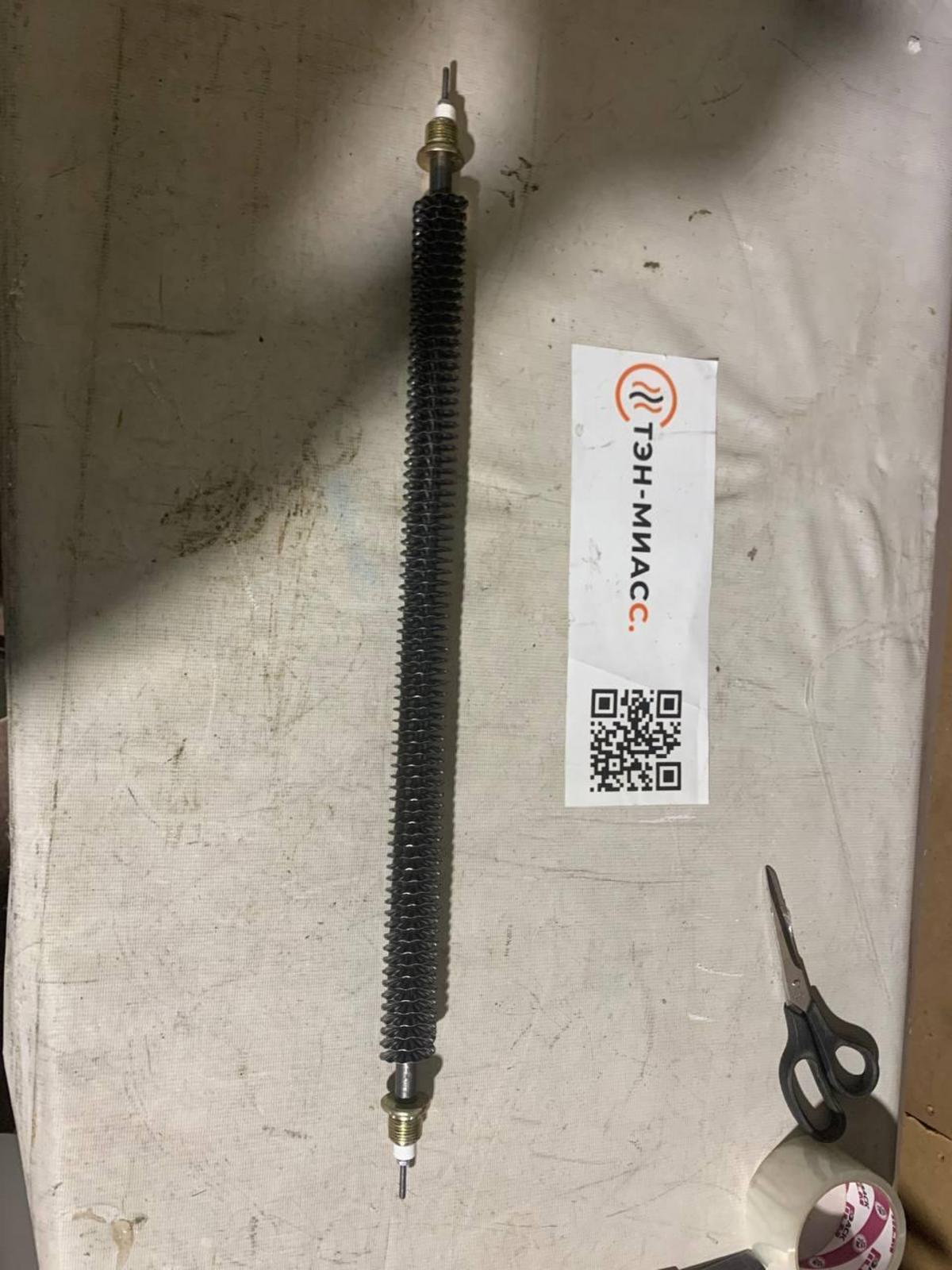

Тэн оребренный для калорифера. Tэнp80a13/2,5o220

Тэн оребренный для калорифера. Tэнp80a13/2,5o220 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Что такое оребренный ТЭН для калорифера?

Оребренный ТЭН (трубчатый электронагревательный элемент с оребрением) представляет собой трубчатый электронагреватель, оснащённый внешней металлической оребренной лентой, призванной увеличить площадь теплоотдачи. Корпус ТЭНа изготавливается из углеродистой или нержавеющей стали, а оребрение часто выполнено из того же или совместимого материала, что предотвращает деформации при нагреве.

Назначение и применение ТЭНP80A13/2,5O220 и подобных моделей

• Предназначены для нагрева воздуха в калориферах, тепловых пушках, промышленных воздухонагревательных установках и тепловых завесах.
• Рабочая среда — воздух с высокой скоростью обдува, минимум 6 м/с, обеспечивает эффективный теплообмен и предотвращает перегрев ТЭНа.
• Используются в системах с интенсивным движением горячего воздуха, где требуется высокая теплоотдача благодаря оребрению.

Основные технические характеристики модели ТЭНP80A13/2,5O220

Конструкция и особенности оребренного ТЭНа

• Трубка ТЭНа изготовлена из прочной углеродистой или нержавеющей стали, внутри которой размещён нагревательный спиральный элемент из нихрома.
• Внешнее оребрение представлено гофрированной металлической лентой, навитой и приваренной, что увеличивает площадь поверхности теплообмена и эффективность передачи тепла воздуху.
• Благодаря увеличенной поверхности оребренный ТЭН обладает большей мощностью при той же активной длине, что критично для компактных калориферов.
• Типы крепления могут варьироваться: от штуцеров до фланцев и монтажных пластин для установки в корпус устройства.

Техническая маркировка и расшифровка

Техническое обозначение ТЭНP80A13/2,5O220 можно расшифровать следующим образом:

• 80 — длина ТЭНа (развёрнутая длина в сантиметрах, 80 см).
• A — длина контактного стержня (например, 40 мм).
• 13 — диаметр трубки ТЭНа (13 мм).
• 2,5 — мощность, кВт.
• O — рабочая среда (О — воздух с минимум 6 м/с обдува).
• 220 — номинальное напряжение, В.

Преимущества оребренных ТЭНов для калориферов

• Увеличенная теплоотдача за счёт большей площади оребрения, что обеспечивает эффективный нагрев воздуха.
• Повышенная мощность на единицу длины в сравнении с гладкими трубчатыми элементами.
• Способность работать при обдуве воздуха с минимальной скоростью 6 м/с, что характерно для промышленных и бытовых калориферов.
• Высокая прочность конструкции и долговечность благодаря качественным сталям и надежным сварным соединениям.
• Универсальность моделей с разной длиной, диаметром и мощностью, что позволяет подобрать ТЭН под конкретный калорифер или тепловую пушку.

Технические рекомендации и эксплуатация

• Рекомендуется устанавливать ТЭНы при условии постоянного потока воздуха с минимальной скоростью 6 м/с для предотвращения перегрева и продления срока службы.
• Соблюдение номинального напряжения питания и мощности является обязательным для безопасной эксплуатации.
• Монтаж с крепёжом через штуцеры или фланцы обеспечивает надёжную фиксацию и простоту замены.
• Изоляционное сопротивление в холодном состоянии должно быть не менее 0,5 МОм для предотвращения электрических пробоев.

Примеры моделей и как выбрать

Выбор конкретной модели зависит от требуемой мощности, размеров калорифера, типа нагреваемого воздуха (движущегося или неподвижного), а также материала ТЭНа (нержавеющая или углеродистая сталь).

Следующий раздел статьи

Теперь рассмотрим более подробно эксплуатационные особенности, требования к монтажу и примеры применения оребренного ТЭНа в различных системах отопления и вентиляции.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатационные особенности оребренного ТЭНа

Оребренный ТЭНP80A13/2,5O220, как и подобные ему модели, предназначен для работы в сложных условиях. Успешная эксплуатация этого элемента зависит от соблюдения ряда рекомендаций, касающихся монтажа, наладки и технического обслуживания.

Монтаж ТЭНа: советы и рекомендации

• Выбор места установки: важно учитывать, что ТЭН должен быть размещён в зоне с хорошей циркуляцией воздуха. Это поможет предотвратить перегрев и повысить его эффективность.
• Крепление и изоляция: монтаж ТЭНа должен производиться с использованием специализированного крепежа (штуцеры или фланцы), что обеспечит прочную фиксацию. Кроме того, необходимо уделять внимание изоляции, чтобы минимизировать потери тепла и предотвратить случайные электрические пробои.
• Проверка состояния: перед первой эксплуатацией следует удостовериться, что все электрические соединения выполнены правильно и надежно. Рекомендуется проверить изоляционное сопротивление — оно должно быть не менее 0,5 МОм.

Наладка и использование ТЭНа

После установки ТЭНа важно провести контрольные измерения для накала и убедиться в правильности работы устройства. Стоит обратить внимание на следующие аспекты:

• Настройка температуры: большинство калориферов позволяет регулировать температуру. Оптимальная температура должна быть установлена на уровне, не превышающем допустимый предел для сопутствующего оборудования.
• Мониторинг рабочей среды: необходим регулярный контроль скорости обдува воздуха, которая не должна быть ниже 6 м/с, чтобы обеспечить эффективный теплообмен и защиту от перегрева ТЭНа.
• Устранение неисправностей: в случае возникновения проблем с нагревом или перегревом важно немедленно отключить устройство и провести диагностику. Это может включать проверку электрических соединений, состояния ТЭНа и работоспособности вентиляционного оборудования.

Техническое обслуживание

Периодическое техническое обслуживание ТЭНа является залогом его долгосрочной и надежной работы:

• Очистка поверхности: стоит регулярно очищать оребрение от накопившейся пыли и грязи, чтобы избежать перегрева и повышения воздуха в калорифере.
• Проверка изоляции: события, которые могут вызвать повреждение изоляции (например, влажность), требуют немедленной проверки состояния изоляции и, при необходимости, её замены.
• Замена компонентов: в случае выхода из строя элементов ТЭНа или вспомогательного оборудования следует немедленно заменить детали, чтобы избежать серьезных повреждений или аварий.

Применение в различных системах отопления

Оребренные ТЭНы, такие как ТЭНP80A13/2,5O220, находят широкое применение в различных системах отопления и вентиляции:

Таким образом, оребренные ТЭНы, такие как ТЭНP80A13/2,5O220, являются важным элементом систем нагрева и вентиляции, обеспечивая высокую эффективность и надежность работы.
