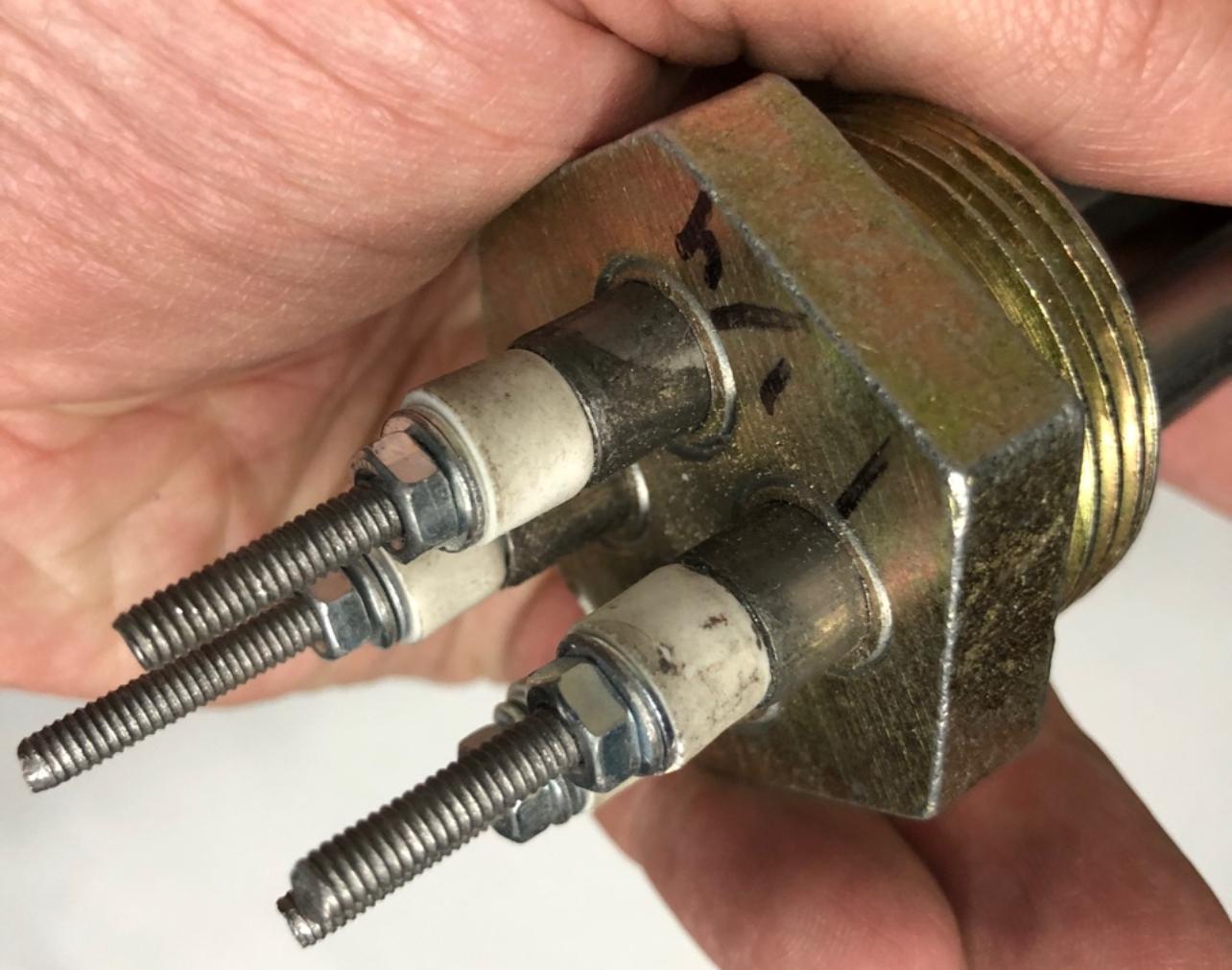

Тэн нержавейка, фланец стальной с покрытием.  Шестигранник 55 мм

Выбор и интеграция компонентов для промышленных систем нагрева: ТЭНы из нержавеющей стали, фланцы с защитным покрытием и надёжный крепёж

При проектировании, модернизации или обслуживании промышленных систем нагрева жидкостей, воздуха и других сред критически важным является выбор надёжных и долговечных компонентов. От этого напрямую зависят операционная эффективность, безопасность персонала, минимизация эксплуатационных расходов (Total Cost of Ownership, TCO) и соответствие нормативным требованиям. В данном материале мы рассмотрим комплексный подход к выбору и применению трубчатых электронагревателей (ТЭН), фланцевых соединений и крупногабаритного крепежа, акцентируя внимание на инженерных и экономических аспектах их использования.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположена нагревательная спираль с высоким электрическим сопротивлением. Пространство между спиралью и оболочкой заполняется изоляционным материалом (например, оксидом магния), который обеспечивает диэлектрическую прочность и эффективную теплопередачу.
• Фланец: Плоский металлический диск или кольцо с отверстиями для болтов/шпилек, предназначенный для герметичного соединения участков трубопроводов, арматуры, оборудования или для крепления ТЭНов к ёмкостям и резервуарам.
• ПП покрытие (Полимерное Покрытие): Защитный слой из полимерных материалов, наносимый на поверхность металлических изделий (например, фланцев) для повышения их коррозионной стойкости, химической и механической устойчивости, а также для улучшения эстетических свойств.
• Оцинковка: Процесс нанесения защитного цинкового покрытия на стальные изделия для предотвращения коррозии. Может быть горячей, холодной, термодиффузионной или гальванической.
• Шестигранник 55 мм: Условное обозначение размера крепежного элемента (болта, гайки) или инструмента (ключа) с шестигранной головкой, где «55 мм» указывает на расстояние между параллельными гранями головки (размер «под ключ»). Крупный размер обычно применяется в высоконагруженных промышленных соединениях.
• HRC (Твердость по Роквеллу, шкала C): Метод измерения твердости материалов, широко используемый для металлов. Показатели HRC 30-40+ указывают на высокую твердость, необходимую для ручных и механизированных инструментов.
• МПа (Мегапаскаль): Единица измерения давления в Международной системе единиц (СИ), эквивалентная 10 бар или примерно 10 атмосферам. Используется для обозначения рабочего давления в трубопроводах и оборудовании.

ТЭН из нержавеющей стали: Технические характеристики и стратегические преимущества

Трубчатые электронагреватели, изготовленные из нержавеющей стали, являются ключевым компонентом в системах, где требуется надёжный и долговечный нагрев различных сред. Их выбор обусловлен уникальным сочетанием механической прочности, химической и термической стойкости, что особенно ценно в промышленных условиях.

Технические аспекты и материалы

• Состав и марки стали: Для корпусов ТЭНов преимущественно используются аустенитные нержавеющие стали, такие как AISI 304 (08Х18Н10), AISI 316 (08Х17Н13М2) и AISI 321 (12Х18Н10Т).
  • AISI 304: Универсальная сталь с хорошей коррозионной стойкостью в нейтральных и слабоагрессивных средах, устойчива к окислению. Идеально подходит для нагрева воды, воздуха, масел.
  • AISI 316: Легирована молибденом, что значительно повышает её устойчивость к хлоридам, кислотам и солевым растворам. Выбор для пищевой, химической и фармацевтической промышленности.
  • AISI 321: Стабилизирована титаном, что делает её более устойчивой к межкристаллитной коррозии при высоких температурах (до 800°C), характерных для газовых и воздушных нагревателей.
• Конструкция: Внутри металлического корпуса располагается нихромовая спираль, изолированная от стенок плотно утрамбованным оксидом магния (MgO). MgO обеспечивает высокую диэлектрическую прочность и теплопроводность, предотвращая короткие замыкания и эффективно передавая тепло от спирали к оболочке.
• Формы и конфигурации: Нержавеющие ТЭНы производятся в прямом, U-образном, W-образном, спиральном (кольцевом) и блочном исполнении. Выбор формы зависит от геометрии нагреваемого объёма и требований к распределению тепловой энергии. Например, блочные ТЭНы с несколькими нагревательными элементами на одном фланце обеспечивают высокую мощность в ограниченном пространстве.

Преимущества с точки зрения TCO и эксплуатации

• Долговечность и снижение затрат на замену: Высокая коррозионная стойкость и механическая прочность нержавеющей стали значительно увеличивают срок службы ТЭНов, снижая частоту замен и связанные с этим операционные затраты и простои оборудования. Это обеспечивает снижение TCO по сравнению с более дешёвыми, но менее долговечными аналогами.
• Энергоэффективность: Стабильность характеристик нержавеющих ТЭНов на протяжении всего срока службы позволяет поддерживать высокий коэффициент полезного действия (КПД) системы нагрева, оптимизируя потребление электроэнергии.
• Безопасность и соответствие нормам: Инертность нержавеющей стали к нагреваемым средам, особенно воде, исключает выделение вредных веществ, что соответствует строгим требованиям экологических и санитарных норм (например, для систем питьевого водоснабжения и пищевой промышленности).
• Устойчивость к высоким температурам: Способность выдерживать температуры до 600-800°C позволяет применять нержавеющие ТЭНы в более жёстких условиях, чем, например, медные элементы (макс. 300°C), расширяя область их применения.
• Пример расчёта ROI: Инвестиция в ТЭН из AISI 316L вместо AISI 304 для нагрева агрессивной среды может увеличить срок службы элемента с 1 года до 3-5 лет. При стоимости ТЭНа 5000 руб. и стоимости замены (включая простой оборудования, работу персонала) 3000 руб., экономия за 4 года составит: (4 замены * 5000 руб. + 4 замены * 3000 руб.) — (1 замена * 5000 руб. + 1 замена * 3000 руб.) = 32000 — 8000 = 24000 руб. на один элемент.

Стальной фланец с покрытием: обеспечение герметичности и защиты

Фланцевые соединения являются неотъемлемой частью любой трубопроводной или аппаратурной системы. Применение стальных фланцев с защитными покрытиями позволяет достичь оптимального баланса между прочностью конструкции, коррозионной стойкостью и стоимостью.

Технологии защитных покрытий

• Полимерные покрытия (ПП):
  • Эпоксидные и полиуретановые покрытия: Обеспечивают высокую адгезию к металлу, устойчивость к механическим повреждениям, агрессивным химическим средам (кислотам, щелочам, солям) и ультрафиолетовому излучению. Могут использоваться как внутри, так и снаружи помещений, в том числе для подземных трубопроводов. Диапазон рабочих температур для большинства ПП покрытий составляет от -40°C до +80°C, но специализированные высокотемпературные полимеры могут выдерживать до +300°C.
  • Флюорополимерные покрытия (например, PTFE): Применяются в особо агрессивных средах благодаря исключительной химической инертности и широкому диапазону рабочих температур.
• Оцинковка:
  • Горячее цинкование: Самый распространённый и эффективный метод, при котором сталь погружается в расплавленный цинк. Создаёт прочное, равномерное покрытие, устойчивое к механическим воздействиям и агрессивным средам. Толщина покрытия обычно 40-100 мкм, срок службы в атмосферных условиях – до 50 лет. Идеально для использования в условиях повышенной влажности, на открытом воздухе, в морском климате.
  • Гальваническое цинкование: Создаёт более тонкое и гладкое покрытие, подходит для изделий с точными размерами и эстетическими требованиями, но менее устойчиво к агрессивным условиям, чем горячая оцинковка.
• Покрытие полимерной эмалью: Обычно используется для защиты от атмосферной коррозии и придания эстетического вида, например, для фланцев воздуховодов или систем вентиляции, где нет прямой агрессивной среды, но важен внешний вид и умеренная защита.

Функциональное значение и выбор фланцев

• Типы фланцев: Выбор конкретного типа фланца (плоский приварной, воротниковый, резьбовой, глухой, свободный на приварном кольце) определяется рабочими параметрами системы (давление, температура), типом соединения (сварка, резьба) и требованиями к монтажу/демонтажу.
  • Воротниковые (Welding Neck) фланцы: Обеспечивают прочное сварное соединение с трубой, снижают турбулентность потока, подходят для высоких давлений и температур.
  • Плоские приварные (Slip-On) фланцы: Просты в монтаже, экономичны, используются для средних давлений и температур.
  • Глухие (Blind) фланцы: Применяются для заглушения концов трубопроводов, сосудов или оборудования.
• Применение: Стальные фланцы с покрытием незаменимы в таких отраслях, как нефтегазовая, химическая, энергетическая, водоснабжение и канализация (ЖКХ), агропромышленный комплекс. Они обеспечивают герметичность и целостность трубопроводов, транспортирующих как нейтральные, так и агрессивные среды.
• Стандарты: Размеры и характеристики фланцев регламентируются международными (ISO, ANSI/ASME, DIN) и национальными (ГОСТ) стандартами, что обеспечивает их взаимозаменяемость и надёжность соединений. Например, ГОСТ 12820-80 (плоские приварные) и ГОСТ 12821-80 (воротниковые приварные).

Шестигранник 55 мм: Надёжность крепежа в крупнотоннажных системах

Размер крепежа в 55 мм указывает на использование в высоконагруженных промышленных узлах, где требуется максимальная прочность и герметичность соединения. Этот параметр напрямую влияет на выбор инструмента и методики монтажа.

Роль и характеристики

• Крепёжные элементы: Болты и гайки с размером «под ключ» 55 мм используются для соединения фланцев больших диаметров, а также для крепления тяжёлого оборудования. Такие элементы изготавливаются из высокопрочных сталей (например, класс прочности 8.8, 10.9) и часто имеют защитные покрытия (оцинковка, кадмирование) для предотвращения коррозии и прихватывания резьбы.
• Инструмент: Для работы с шестигранником 55 мм требуются специализированные ручные или гидравлические ключи.
  • Ручные накидные или рожковые ключи: Должны обладать высокой твердостью (не менее HRC 30-40) и прочностью, чтобы выдерживать значительные крутящие моменты без деформации и разрушения.
  • Гидравлические или пневматические динамометрические ключи: Применяются для точного контроля крутящего момента при затяжке, что критически важно для обеспечения герметичности и предотвращения повреждения фланцев или крепежа, особенно в соединениях, работающих под высоким давлением (например, 1.6 МПа и выше).
• Значение точности затяжки: Неравномерная или недостаточная затяжка крепежа может привести к утечкам, потере герметичности, деформации прокладки или даже к разрушению фланцевого соединения. Избыточная затяжка может повредить болты или фланец. Использование динамометрического инструмента является обязательным для соединений с шестигранником 55 мм.

Сравнительная таблица: Оптимизация выбора компонентов для промышленных систем

Для принятия обоснованных решений по выбору ТЭНов и фланцев, руководителям и техническим специалистам необходимо учитывать не только начальную стоимость, но и совокупность эксплуатационных характеристик, включая долговечность, пригодность для специфических сред и сложность монтажа.

Осознанный выбор каждого компонента — от материала нагревателя до типа фланца и класса крепежа — закладывает основу для надёжной и эффективной работы всей инженерной системы. Однако выбор это лишь первый шаг; успешное внедрение требует глубокого понимания процессов монтажа, интеграции в существующую инфраструктуру и стратегического планирования жизненного цикла оборудования. Далее мы рассмотрим продвинутые практики, пошаговую реализацию и типичные сценарии использования этих компонентов в реальных промышленных условиях, а также ключевые моменты, обеспечивающие долгосрочную экономическую выгоду.

Продвинутая практика и внедрение: комплексный подход к промышленным системам нагрева

После теоретического обоснования и выбора оптимальных материалов для ТЭНов, фланцев и крепежных элементов, следующим критическим этапом является их грамотное внедрение и интеграция в действующие или проектируемые промышленные системы. Этот раздел посвящён аспектам, выходящим за рамки базовых характеристик, и фокусируется на архитектурных решениях, процессах установки, мониторинга и долгосрочной эксплуатации, которые напрямую влияют на совокупную стоимость владения и производственную безопасность.

Архитектура системы и интеграция компонентов

Эффективность работы системы нагрева определяется не только качеством отдельных компонентов, но и их гармоничным взаимодействием. Важно рассматривать ТЭН, фланец и крепёж как единый узел, функционирующий в рамках более крупной инженерной инфраструктуры.

• Проектирование узла нагрева:
  • Тепловой расчёт: Определение необходимой мощности ТЭН (кВт) на основе объёма, типа нагреваемой среды, начальной и конечной температур, а также допустимого времени нагрева. Недооценка мощности приводит к неэффективной работе, переоценка — к излишним затратам и потенциальному перегреву среды.
  • Выбор места установки: ТЭНы должны быть расположены таким образом, чтобы обеспечивать равномерный нагрев и эффективную конвекцию (в жидкостях) или распределение тепла (в воздуховодах), избегая «мёртвых зон» и локальных перегревов.
  • Конфигурация фланцевого соединения: Определение оптимального типа фланца (например, воротниковый для высоких давлений, плоский для удобства монтажа) и прокладки (паронитовая, графитовая, фторопластовая) в зависимости от рабочих параметров и химической агрессивности среды.
• Интеграция в существующую инфраструктуру:
  • Совместимость материалов: Убедиться, что материалы ТЭНа и фланца совместимы с материалом ёмкости или трубопровода, чтобы избежать гальванической коррозии. Использование изоляционных прокладок или покрытий может минимизировать риски.
  • Подключение к электросети: Соответствие мощности ТЭНа возможностям электросети, наличие защитных автоматов, устройств защитного отключения (УЗО) и реле контроля температуры для предотвращения аварийных ситуаций. Прокладка кабелей в соответствии с ПУЭ.
  • Автоматизация и контроль: Интеграция ТЭНов с системами автоматического регулирования температуры (терморегуляторы, ПИД-регуляторы), системами мониторинга давления и уровня жидкости. Это позволяет оптимизировать энергопотребление и продлить срок службы оборудования.

Пошаговая реализация проекта внедрения

Успешное внедрение сложных промышленных компонентов требует структурированного подхода, разделённого на чёткие этапы с определёнными ролями и контролем качества.

Фаза 1: Планирование и Проектирование

1. Аудит текущей системы и определение потребностей: Анализ существующих проблем (частые отказы, низкий КПД, коррозия), определение требуемых параметров нагрева, объёмов, сред.
   • Роль: Инженер-технолог, Руководитель проекта.
   • Артефакты: Техническое задание (ТЗ), отчёт по аудиту, функциональные требования.
2. Разработка проектной документации: Детальные чертежи узлов, спецификации на ТЭНы (мощность, напряжение, материал, форма), фланцы (тип, давление, материал, покрытие, стандарт: ГОСТ/DIN/ASME), крепёж (размер, класс прочности, покрытие), прокладки.
   • Роль: Инженер-конструктор, Проектировщик.
   • Артефакты: Проектная документация, сметы, графики реализации.

Фаза 2: Закупка и Подготовка

3. Выбор поставщиков и закупка: Выбор проверенных поставщиков, гарантирующих качество и соответствие заявленным характеристикам. Проверка сертификатов соответствия (ГОСТ Р, ISO).
   • Роль: Специалист по закупкам.
   • Артефакты: Договоры поставки, сертификаты качества, паспорта на оборудование.
4. Предварительная инспекция и подготовка к монтажу: Проверка компонентов на предмет дефектов, соответствия размерам. Подготовка рабочего места, необходимых инструментов (включая динамометрические ключи для шестигранника 55 мм), монтажных материалов.
   • Роль: Мастер участка, Инженер по качеству.
   • Артефакты: Акт входного контроля, план-график монтажных работ.

Фаза 3: Монтаж и Пусконаладка

5. Монтаж компонентов: Установка ТЭНов в ёмкости, сборка фланцевых соединений. Использование рекомендованного момента затяжки для крепежа с шестигранником 55 мм. Применение правильных прокладок и герметиков.
   • Роль: Монтажная бригада, Электромонтажник.
   • Артефакты: Акты скрытых работ, протоколы затяжки фланцевых соединений.
6. Электрическое подключение и испытания: Подключение ТЭН к электросети, проверка изоляции, сопротивления нагревательных элементов. Пусконаладочные работы, проверка работоспособности системы нагрева, калибровка датчиков температуры и управляющей автоматики.
   • Роль: Инженер-электрик, Инженер КИПиА.
   • Артефакты: Протоколы электрических испытаний, акт пусконаладки, режимные карты работы.

Фаза 4: Эксплуатация и Обслуживание

7. Обучение персонала: Инструктаж операторов и обслуживающего персонала по правилам эксплуатации и базового технического обслуживания.
   • Роль: Инженер по охране труда, Технический специалист.
   • Артефакты: Журналы инструктажей.
8. Регламентное техническое обслуживание (ТО): Регулярные проверки состояния ТЭН (отсутствие накипи, механических повреждений), фланцевых соединений (отсутствие утечек, состояние покрытия), крепежа (затяжка). Замена изношенных прокладок, при необходимости — перетяжка крепежных элементов.
   • Роль: Служба эксплуатации, Технический отдел.
   • Артефакты: Журналы ТО, карты смазки, планы ППР (ППР).

Кейсы и паттерны применения

Рассмотрим несколько типовых сценариев, демонстрирующих стратегическую ценность выбора и внедрения обсуждаемых компонентов.

Кейс 1: Модернизация системы водонагрева в муниципальном ЖКХ

Задача: Снизить аварийность и эксплуатационные расходы на систему горячего водоснабжения жилых домов, оснащённую бойлерами старого образца с медными ТЭНами и обычными стальными фланцами.

• Проблема: Медные ТЭНы быстро выходят из строя из-за коррозии и накипи в жёсткой водопроводной воде. Стальные фланцы без покрытия подвержены внешней коррозии, что приводит к утечкам и частым ремонтам. Крепёж ржавеет, затрудняя обслуживание.
• Решение: Внедрение блочных ТЭНов из нержавеющей стали (AISI 304) с фланцевым подключением, оснащённых стальными фланцами с полимерным покрытием (эпоксидной эмалью) и высокопрочным оцинкованным крепежом с шестигранником 55 мм.
  • Эффект:
    • Увеличение срока службы ТЭНов в 3-5 раз, что сокращает частоту замен и снижает затраты на материалы и работы до 60%.
    • Полное устранение коррозии фланцев, что минимизирует риски утечек и аварий.
    • Облегчение обслуживания благодаря надёжному крепежу, устойчивому к коррозии.
    • Экономия на энергопотреблении за счёт стабильно высокого КПД нагревателей.

Кейс 2: Нагрев агрессивных химических растворов в фармацевтической промышленности

Задача: Обеспечить стабильный и безопасный нагрев химических реагентов в технологических резервуарах, исключив загрязнение продукции и предотвратив аварийные ситуации.

• Проблема: Традиционные нагреватели не выдерживают воздействия агрессивных кислот и щелочей, вызывая коррозию, выход из строя и потенциальное загрязнение фармацевтического сырья. Требования к герметичности фланцевых соединений чрезвычайно высоки.
• Решение: Применение ТЭНов из нержавеющей стали марки AISI 316L (с пониженным содержанием углерода для лучшей свариваемости и устойчивости к межкристаллитной коррозии) с фланцами из той же марки нержавеющей стали или стальных фланцев с флюорополимерным покрытием. Использование высокопрочного крепежа с антикоррозийным покрытием (например, кадмированием) и строгим контролем момента затяжки (шестигранник 55 мм).
  • Эффект:
    • Максимальная химическая стойкость и инертность материалов, гарантирующая чистоту продукта и безопасность процесса.
    • Долговечность оборудования в экстремальных условиях, снижение рисков дорогостоящих простоев и утилизации испорченной продукции.
    • Надёжные фланцевые соединения обеспечивают герметичность, предотвращая утечки опасных реагентов.

Кейс 3: Системы подогрева нефти на месторождениях

Задача: Поддерживать оптимальную температуру нефти в резервуарах и трубопроводах для обеспечения её текучести в условиях низких температур окружающей среды.

• Проблема: Наружные условия эксплуатации, высокие нагрузки, абразивность среды, необходимость частых инспекций. Металлоконструкции подвержены суровым климатическим воздействиям.
• Решение: Использование мощных блочных ТЭНов из нержавеющей стали (AISI 321) для нагрева масляных сред, монтируемых на фланцах больших диаметров. Фланцы — стальные, прошедшие горячее цинкование, для обеспечения максимальной устойчивости к атмосферной коррозии и механическим повреждениям. Крепёж (болты/гайки) также горячеоцинкованный, крупного размера (шестигранник 55 мм), с использованием динамометрического инструмента для гарантированной герметичности в условиях высоких вибраций и температурных перепадов.
  • Эффект:
    • Гарантированная работоспособность системы в сложных климатических условиях.
    • Высокая механическая прочность и долговечность фланцевых соединений, снижающая риски аварийных ситуаций.
    • Обеспечение требуемых технологических параметров (вязкость нефти) при минимальных эксплуатационных затратах.
    • Увеличенный межремонтный интервал оборудования, снижение TCO.
