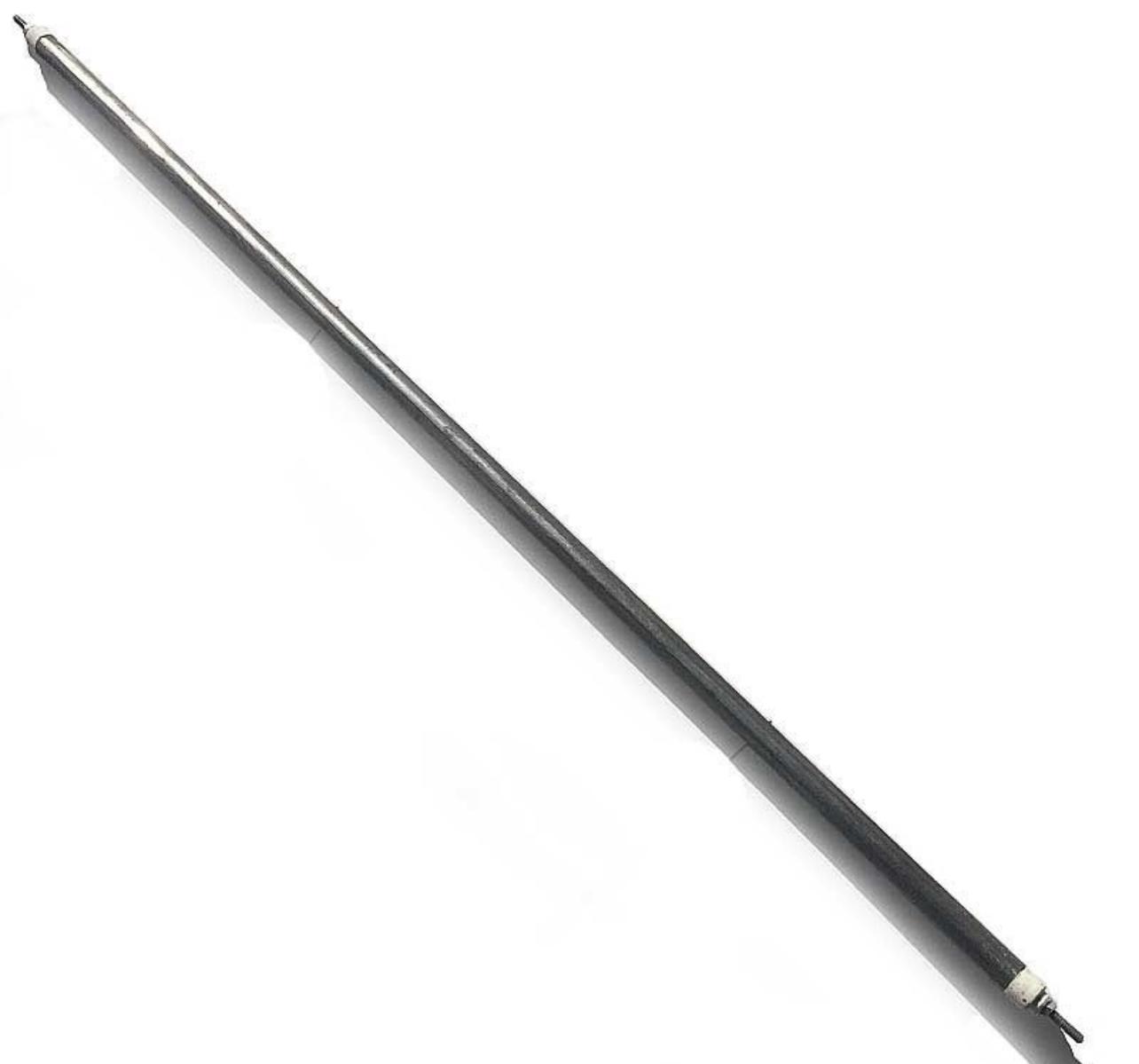

ТЭНы прямые двухконцевые нерж. для воды длинной 400-450мм, 5 кВт, штуцер G ½ нерж.

Выбор и внедрение двухконцевых ТЭНов из нержавеющей стали для высоконагруженных систем нагрева воды (5 кВт, G ½″, 400–450 мм)

В данном материале мы сфокусируемся на анализе и стратегии применения прямых двухконцевых трубчатых электронагревателей (ТЭНов) из нержавеющей стали, предназначенных для нагрева воды, с конкретными параметрами: длина 400–450 мм, мощность 5 кВт, с соединительным штуцером G ½″. Учитывая, что 5 кВт для данной конфигурации часто выходят за рамки стандартных бытовых решений, материал будет полезен руководителям инженерных служб, специалистам по закупкам, технологам и лицам, принимающим решения в секторах, требующих надежного и эффективного нагрева воды.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Устройство, преобразующее электрическую энергию в тепловую посредством нагревательного элемента (спирали), заключенного в металлическую оболочку с электроизоляционным наполнителем.
• Двухконцевой ТЭН: Разновидность ТЭНа, у которого электрические контакты для подключения питания расположены на обоих концах нагревательного элемента. Это отличает его от одноконцевых, где контакты сосредоточены на одной стороне.
• Нихром: Сплав никеля и хрома, обладающий высоким электрическим сопротивлением и жаропрочностью, используемый для изготовления нагревательных спиралей.
• Периклаз (оксид магния, MgO): Кристаллический порошок, служащий диэлектрическим изолятором и теплопроводящим наполнителем внутри ТЭНа. Обеспечивает электрическую изоляцию спирали от металлической оболочки при эффективной передаче тепла.
• Нержавеющая сталь AISI 304, 316, 321: Серии аустенитных нержавеющих сталей, устойчивых к коррозии в водных средах.
  • AISI 304: Наиболее распространенная марка, универсальная для большинства систем водонагрева.
  • AISI 316/316L: Легирована молибденом, что повышает устойчивость к хлоридам и другим агрессивным средам. Применяется в требовательных промышленных условиях.
  • AISI 321: Стабилизирована титаном, что обеспечивает лучшую устойчивость к межкристаллитной коррозии при высоких температурах.
• Штуцер G ½″: Стандартизированное резьбовое соединение с цилиндрической трубной резьбой по стандарту BSPP (British Standard Pipe Parallel), где G обозначает параллельную резьбу, а ½″ — номинальный диаметр трубы (примерно 20,9 мм). Используется для герметичного монтажа ТЭНа в емкость.
• Плотность теплового потока (Вт/см²): Отношение мощности ТЭНа к его активной площади нагрева. Критический параметр для оценки риска образования накипи и долговечности. Высокая плотность потока ускоряет образование накипи.

Конструкция и принцип действия двухконцевых ТЭНов для воды

В основе работы двухконцевого ТЭНа лежит принцип Джоулева тепла: электрический ток, проходя через высокоомную нихромовую спираль, выделяет тепловую энергию. Эта спираль, как правило, из сплава никеля и хрома (Nihrom 80/20), размещена внутри металлической оболочки. Пространство между спиралью и оболочкой плотно заполнено периклазом (оксидом магния) — диэлектрическим материалом, который обеспечивает высокую электрическую изоляцию при отличной теплопроводности. Благодаря этому тепло от спирали эффективно передается на внешнюю оболочку ТЭНа, а от нее — в нагреваемую среду.

Выбор нержавеющей стали для оболочки (преимущественно AISI 304, реже 316 или 321) обусловлен ее высокой коррозионной стойкостью в водной среде, сопротивляемостью отложениям накипи и общей долговечностью. Это критически важно для обеспечения длительного срока службы (7–10 лет и более) в бытовых и промышленных водонагревателях, бойлерах и проточных системах. Концы ТЭНа герметизированы, а контактные стержни, выведенные наружу, изолированы для предотвращения попадания влаги и обеспечения электрической безопасности.

Штуцер G ½″ — это не просто крепление, а ключевой элемент для интеграции ТЭНа в гидравлическую систему. Его стандартизированный размер обеспечивает совместимость с широким спектром оборудования, упрощая монтаж и замену.

Специфика ТЭНа по вашему техническому заданию: анализ параметров

ТЭНы с мощностью 5 кВт и длиной 400–450 мм представляют собой пограничное решение между бытовым и полупромышленным оборудованием. Рассмотрим ключевые параметры:

Резюме по ТЗ: Высокая мощность (5 кВт) при сравнительно небольшой длине требует особого внимания к качеству воды и циркуляции, чтобы избежать локального перегрева. Выбор нержавеющей стали обеспечивает базовую коррозионную стойкость, но для долговечности нужна чистая вода без агрессивных примесей.

Стратегии выбора и оценка поставщиков

Выбор подходящего ТЭНа для B2B-применения выходит за рамки технических характеристик. Важно учитывать экономические аспекты, надежность поставщика и риски.

1. Материал оболочки: Бескомпромиссно — нержавеющая сталь (AISI 304 минимум, предпочтительно 316/316L для более сложных условий). Углеродистая сталь абсолютно не подходит для постоянного контакта с водой.
2. Мощность и плотность теплового потока: Для 5 кВт критичен расчет плотности теплового потока. Если бак небольшой, или циркуляция воды недостаточна, рассмотрите вариант использования двух ТЭНов по 2,5 кВт. Это снизит удельную нагрузку на каждый элемент, продлит их ресурс и обеспечит более равномерный нагрев.
3. Длина и диаметр: Геометрия ТЭНа должна идеально соответствовать конструкции бака. Неправильная длина может привести к касанию стенок или недостаточной глубине погружения. Диаметр трубки влияет на жесткость и площадь нагрева; для 5 кВт предпочтителен больший диаметр (например, 13 мм), что снижает плотность теплового потока.
4. Электрические параметры: Подтвердите напряжение (220 В или 380 В) и обеспечьте соответствующую электроинфраструктуру (кабель, автомат, УЗО). Для 5 кВт настоятельно рекомендуется 380 В.
5. Производитель и сертификация: Выбирайте поставщиков с подтвержденным опытом. Требуйте паспорта изделия, сертификаты соответствия (ГОСТ Р, EAC), а также протоколы испытаний. Это минимизирует риски получения некачественной продукции, которая может привести к сбоям оборудования и простоям.
6. Условия гарантии и постпродажное обслуживание: Для B2B-сегмента важны четкие гарантийные обязательства и наличие технической поддержки. Оцените стоимость жизненного цикла (Total Cost of Ownership, TCO), включая стоимость самого ТЭНа, установки, энергопотребления и обслуживания.

Сравнительный анализ подходов к приобретению специализированных ТЭНов

Когда стандартные решения не подходят, возникает дилемма: искать близкие аналоги, модифицировать имеющиеся или заказывать индивидуальное производство. Каждый подход имеет свои особенности, влияющие на стоимость, сроки и риски.

Процесс заказа нестандартного ТЭНа: пошаговое руководство для закупщиков

Для приобретения ТЭНа с вашими специфическими параметрами, который, как правило, не является массовым продуктом, необходим структурированный подход к взаимодействию с производителями. 5 кВт на 400-450 мм длины при штуцере G ½″ часто попадает в категорию заказного производства или модифицированных стандартных решений.

1. Детальная спецификация электрических параметров: Уточните рабочее напряжение (220 В или 380 В) и тип подключения (одно- или трехфазное). Для 5 кВт, если возможно, всегда выбирайте 380 В, так как это значительно снижает токовую нагрузку (с ~23 А до ~7.6 А на фазу), что напрямую влияет на требования к проводке, коммутационной аппаратуре и общую безопасность системы.
2. Геометрические измерения и чертежи: Точно измерьте внутренние размеры бака или емкости, где будет установлен ТЭН. Убедитесь, что выбранная длина 400–450 мм подходит для размещения без касания стенок и других элементов. Укажите необходимый диаметр трубки (рекомендуется 10-13 мм для данного ТЭНа). Предоставьте производителю эскиз или чертеж места установки.
3. Выбор материала и покрытия: Подтвердите марку нержавеющей стали (AISI 304, 316, 321). Для особых условий (например, агрессивные примеси в воде) рассмотрите возможность нанесения дополнительных защитных покрытий, если это предлагает производитель.
4. Взаимодействие с производителями и дилерами: Обращайтесь напрямую к российским производителям, специализирующимся на промышленных нагревателях, таким как «Агни», «Элтерм», «НагревМаркет», «Электронагрев» и др. Они обладают необходимыми компетенциями для изготовления ТЭНов по индивидуальным спецификациям.
   • Перечень требуемых данных для запроса:
     • Мощность (5 кВт) и напряжение (220/380 В).
     • Длина активной части нагревателя и длина контактных стержней.
     • Диаметр трубки (например, 10 мм, 12 мм, 13 мм).
     • Материал оболочки (например, AISI 304, AISI 316).
     • Тип и размер соединительного штуцера (G ½″, материал).
     • Дополнительные опции: наличие термопредохранителя, гильзы для термодатчика, защитные колпаки.
     • Требования к сертификации (ГОСТ, EAC) и документации (паспорт изделия, гарантийный талон).
5. Коммерческое предложение и договор: Получите от нескольких поставщиков коммерческие предложения. Сравните не только цену, но и сроки изготовления (обычно 2–4 недели для заказных позиций, дольше для сложных), условия оплаты, гарантийные обязательства, а также условия доставки. Проверьте возможность изготовления тестового образца или поставки минимальной партии.
6. Верификация совместимости: Перед массовым заказом (если применимо) убедитесь в полной совместимости нового ТЭНа с вашей системой. Это может потребовать предоставления чертежей оборудования или даже тестовой установки.

Типовые коды и маркировка для заказа

Российская маркировка ТЭН стандартизирована и обычно включает основные параметры, что упрощает формулирование заказа и поиск. Примерная структура маркировки для прямого двухконцевого ТЭНа:

ТЭНП [Тип оболочки] [Длина активной части] [Диаметр] / [Мощность] [Напряжение] [Тип штуцера] [Материал оболочки]

Например, для вашего ТЗ маркировка могла бы выглядеть так:

ТЭНП 420 А13/5,0–380 G½ нерж

• ТЭНП: ТЭН прямой.
• 420: Длина активной части нагревателя в миллиметрах (в данном случае, ориентировочно 420 мм, что входит в ваш диапазон 400-450 мм).
• А13: Типовое обозначение диаметра трубки (А — тип контактных выводов, 13 — диаметр трубки в мм).
• 5,0: Номинальная мощность в киловаттах (5,0 кВт).
• 380: Номинальное напряжение в вольтах (380 В).
• G½: Тип и размер штуцера (G ½″).
• нерж: Материал оболочки — нержавеющая сталь.

При поиске или заказе используйте эту детализированную спецификацию для точной формулировки запроса поставщикам. Чем точнее ТЗ, тем выше вероятность получить продукт, полностью соответствующий вашим требованиям и минимизировать риски.

Продвинутая практика и внедрение

Эффективное функционирование высокомощных ТЭНов (5 кВт) в B2B-среде зависит не только от правильного выбора, но и от качественной реализации, системного подхода к монтажу, эксплуатации, обслуживанию и управлению рисками. Эти аспекты напрямую влияют на общую производительность системы, энергоэффективность и TCO оборудования.

Инженерные аспекты монтажа и ввода в эксплуатацию

Грамотный монтаж ТЭНа — залог его долговечности и безопасной работы. Для мощных элементов (5 кВт) требуются особые инженерные подходы, выходящие за рамки стандартных бытовых рекомендаций.

1. Подготовка электроинфраструктуры:
   • Расчет сечения кабеля: Для 5 кВт при 220 В потребуется медный кабель с сечением не менее 4 мм², а лучше 6 мм² для запаса прочности и минимизации потерь. При 380 В достаточно 2,5 мм² на фазу, но с учетом длины линии и способа прокладки может потребоваться 4 мм².
   • Защитная автоматика: Обязательна установка отдельного автоматического выключателя с номиналом не менее 25 А для 220 В (или 16 А для 380 В на каждую фазу). Дополнительно должен быть установлен дифференциальный автомат (АВДТ) или устройство защитного отключения (УЗО) с током утечки 30 мА для защиты от поражения электрическим током и предотвращения возгораний.
   • Заземление: Строго обязательное и качественное заземление корпуса водонагревателя и самого ТЭНа. Это критический элемент безопасности для мощных нагревательных элементов, работающих с водой.
2. Подготовка гидравлической системы:
   • Слив и очистка бака: Перед установкой нового ТЭНа необходимо полностью слить воду и тщательно очистить внутреннюю полость бака от накопившейся накипи, шлама и других отложений. Это повышает эффективность теплопередачи и предотвращает ускоренное образование накипи на новом элементе.
   • Проверка качества воды: Проведите анализ воды на жесткость и содержание примесей. Если вода жесткая, рассмотрите установку систем водоподготовки (умягчители, фильтры). Это одна из ключевых инвестиций в продление срока службы ТЭНа и всей системы.
3. Монтаж ТЭНа:
   • Герметизация резьбового соединения: Используйте качественную ФУМ-ленту (PTFE-лента) или специализированную герметизирующую пасту, устойчивую к высоким температурам и воде. Намотайте 3–5 витков ленты по часовой стрелке на резьбу штуцера.
   • Затяжка: Затягивайте ТЭН гаечным ключом аккуратно, но плотно, без чрезмерного усилия, чтобы не повредить резьбу или уплотнительную прокладку.
4. Электрическое подключение:
   • Схема подключения: Строго следуйте схеме, предоставленной производителем. Подключите фазные (L), нейтральные (N) провода и провод заземления (PE) к соответствующим клеммам. Убедитесь в надежности контактов.
   • Предварительная проверка: Перед подачей напряжения проведите измерения мультиметром: проверьте сопротивление нагревательного элемента (должно соответствовать номинальной мощности) и отсутствие короткого замыкания между контактами и корпусом ТЭНа (должно быть бесконечное сопротивление).
5. Ввод в эксплуатацию и тестирование:
   • Заполнение системы водой: Перед включением питания полностью заполните бак водой. Не включайте ТЭН «на сухую» – это приведет к его мгновенному перегоранию.
   • Тест на герметичность: После заполнения водой убедитесь в отсутствии протечек в месте установки ТЭНа.
   • Контрольный нагрев: Включите ТЭН и контролируйте процесс нагрева. Проверьте работу терморегулятора, если он установлен.

Операционная оптимизация и продление срока службы

Для B2B-применений критически важно максимизировать ресурс оборудования и минимизировать эксплуатационные расходы. Это достигается за счет активной стратегии управления, включающей обслуживание и мониторинг.

1. Управление накипью:
   • Регулярная очистка: Основной враг ТЭНа, особенно при высокой мощности, — это накипь, которая снижает эффективность теплопередачи и приводит к перегреву элемента. Проводите механическую или химическую очистку ТЭНа и бака не реже одного раза в год, а при очень жесткой воде — каждые 6 месяцев.
   • Системы водоподготовки: Инвестируйте в умягчители воды, системы обратного осмоса или полифосфатные дозаторы. Расчет ROI (Return on Investment) для систем водоподготовки обычно показывает быструю окупаемость за счет снижения затрат на энергопотребление, продления срока службы ТЭНов и уменьшения частоты обслуживания.
2. Контроль коррозии и использование анодов:
   • Даже нержавеющая сталь может подвергаться коррозии в агрессивных средах или при нарушении пассивного слоя. В баках, где это предусмотрено, регулярно проверяйте состояние магниевого анода и своевременно заменяйте его. Анод принимает на себя коррозионные процессы, защищая металлические поверхности бака и ТЭНа.
3. Мониторинг электрической нагрузки и эффективности:
   • Энергоаудит: Регулярно проводите аудит энергопотребления. Неожиданное увеличение потребляемой мощности может указывать на образование накипи (ТЭН работает дольше для достижения той же температуры) или на утечки тепла.
   • Терморегулирование: Убедитесь, что терморегулятор настроен оптимально для ваших производственных нужд, чтобы избежать перегрева воды и излишнего энергопотребления. Современные интеллектуальные терморегуляторы могут значительно снизить расходы.
4. Проверка контактов:
   • Периодически проверяйте качество электрических контактов на ТЭНе и в распределительном щитке. Слабые или окисленные контакты могут вызывать перегрев, искрение и привести к аварии.

Управление рисками и аварийное реагирование

Предотвращение сбоев и быстрая реакция на них минимизируют простои и финансовые потери.

• Прогнозирование отказов: Внедрение систем предиктивного обслуживания (например, мониторинг температуры поверхности ТЭНа, анализ тока) может помочь выявить потенциальные проблемы до их возникновения, позволяя планировать замену.
• Запасные части: Всегда имейте в наличии критически важные запасные части, включая ТЭНы, магниевые аноды и уплотнительные прокладки. Это значительно сокращает время простоя в случае неожиданного выхода элемента из строя.
• План действий в чрезвычайных ситуациях: Разработайте четкий протокол действий на случай отказа ТЭНа: кто отключает питание, кто сливает воду, кто производит замену, и как быстро можно восстановить работоспособность системы.
• Оценка производительности: Для систем, где используются несколько ТЭН, регулярно проверяйте производительность каждого элемента по отдельности. Неравномерный нагрев может указывать на неисправность одного из ТЭН или проблемы с циркуляцией.

Кейсы применения: адаптация под различные бизнес-сценарии

Рассмотрим, как выбранный ТЭН с мощностью 5 кВт и длиной 400–450 мм может интегрироваться в различные промышленные и коммерческие системы, и какие особенности эксплуатации возникают.

1. Сценарий 1: Гостинично-ресторанный комплекс (Horeca)

   Контекст: Высокая и непостоянная потребность в горячей воде для кухонь, душевых, прачечных. Быстрый нагрев критически важен.

   Применение ТЭНа: 5 кВт ТЭН в составе накопительного бойлера объемом 150-200 литров. Часто используются несколько таких ТЭНов (например, 2 x 5 кВт) для ускорения нагрева и обеспечения резервирования.

   Особенности:

   • Надежность: Приоритет №1. Простой в подаче горячей воды = недовольство клиентов. Выбор ТЭНов от проверенных производителей с расширенной гарантией.
   • Энергоэффективность: Мониторинг потребления, использование интеллектуальных терморегуляторов с программированием по времени суток.
   • Водоподготовка: Обязательное умягчение воды для предотвращения накипи, которая значительно увеличит расходы на энергию и сократит срок службы ТЭН. ROI на систему водоподготовки обычно составляет 6-12 месяцев.
2. Сценарий 2: Производственное предприятие (промывочные станции, пищевая промышленность)

   Контекст: Требуется большой объем воды определенной температуры для технологических процессов (мойка оборудования, дезинфекция). Работа в режиме 24/7.

   Применение ТЭНа: 5 кВт ТЭН как часть системы проточного или накопительного нагрева для подачи воды в промывочные контуры. Часто используются в группах, установленных во фланцевых нагревателях.

   Особенности:

   • Устойчивость к агрессивным средам: Если вода содержит хлориды или другие химикаты (например, моющие растворы), крайне желателен ТЭН из нержавеющей стали AISI 316L.
   • Длительная бесперебойная работа: Предиктивное обслуживание, постоянный мониторинг тока и сопротивления, автоматическая система оповещения при отклонениях.
   • Резервирование: Рекомендуется установка резервных ТЭН или модульных систем, которые позволяют оперативно менять вышедшие из строя элементы без остановки всего процесса.
3. Сценарий 3: Агропромышленный комплекс (птицефабрики, животноводческие фермы)

   Контекст: Нагрев воды для поения, санитарных нужд, систем отопления. Часто в удаленных, слабо обслуживаемых точках.

   Применение ТЭНа: 5 кВт ТЭН в составе баков для воды, работающих в автономном режиме.

   Особенности:

   • Надежность и автономность: Максимальная износостойкость и минимальные требования к обслуживанию. Возможность удаленного мониторинга состояния ТЭНа.
   • Защита от перегрева: Обязательно использование ТЭНов со встроенным термопредохранителем и внешним терморегулятором, способным отключать элемент при отсутствии воды или критическом перегреве.
   • Антивандальное исполнение: При необходимости, использование защитных кожухов для электрических соединений.

Чек-лист по техническому обслуживанию и диагностике ТЭНов

Регулярное обслуживание является ключевым фактором для продления срока службы и поддержания эффективности ТЭНов.

1. Ежемесячно (или чаще, в зависимости от интенсивности использования):
   • Визуальный осмотр ТЭНа на предмет видимых повреждений, отложений, коррозии.
   • Проверка электрических контактов на наличие окисления или ослабления.
   • Контроль показателей терморегулятора и датчиков температуры.
2. Раз в 3-6 месяцев (для жесткой воды) / Раз в 12 месяцев (для воды средней жесткости):
   • Полный слив воды из бака и демонтаж ТЭНа.
   • Механическая или химическая очистка ТЭНа от накипи.
   • Очистка внутренней поверхности бака.
   • Проверка состояния магниевого анода (при его наличии), замена при износе более 50%.
   • Проверка электрического сопротивления ТЭНа и изоляции (на корпус) мультиметром.
   • Проверка герметичности соединений после повторной установки.
3. При возникновении проблем (снижение скорости нагрева, повышенное энергопотребление, срабатывание защитной автоматики):
   • Отключение питания и слив воды.
   • Полная диагностика ТЭНа (сопротивление, целостность оболочки, отсутствие КЗ на корпус).
   • Проверка работоспособности терморегулятора и датчиков.
   • Анализ качества воды на предмет изменений.
