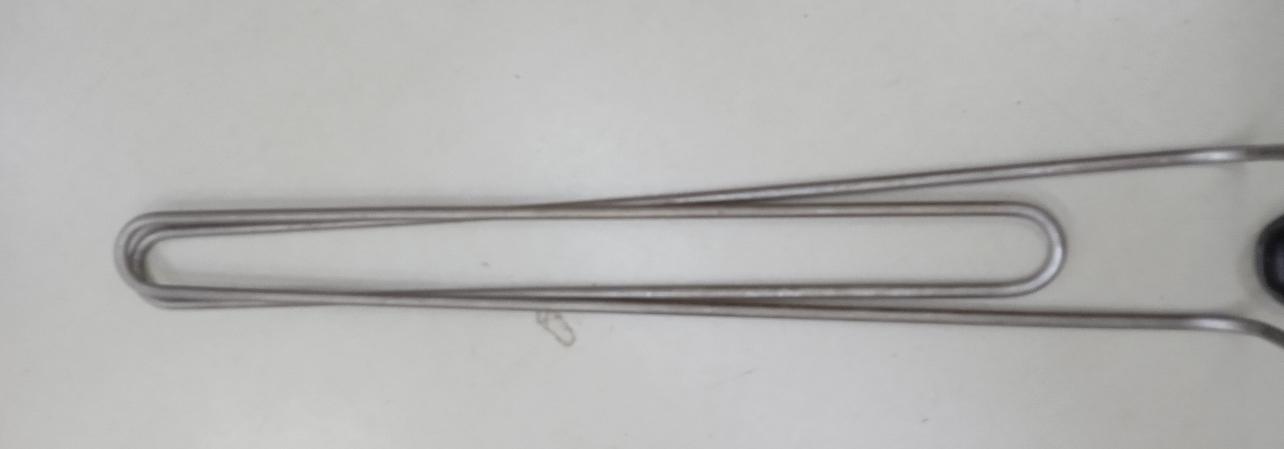

Тэн на промывочную ванную. Т512 J-380B-15кВт.

Назначение и конструкция промывочных ванн, роль и технические характеристики ТЭНа модели Т512 J-380B, особенности его применения в промышленности

Эффективная очистка деталей и компонентов является критически важным этапом в различных промышленных процессах, от машиностроения и металлообработки до электроники и оборонной промышленности. Качество финишной обработки напрямую влияет на надежность, долговечность и функциональность конечных изделий. В этом контексте промывочные ванны представляют собой высокоэффективное инженерное решение, предназначенное для удаления загрязнений, таких как масла, смазки, стружка, абразивные частицы и другие технологические остатки, с поверхности обрабатываемых изделий.

Устройство и функционал промышленных промывочных ванн

Типичная промышленная промывочная ванна — это прямоугольная емкость, сваренная из листовой стали, чаще всего малоуглеродистой, что обеспечивает достаточную прочность и химическую стойкость к большинству промышленных растворов. Основной принцип работы заключается в циркуляции промывочной жидкости (воды с добавлением специализированных чистящих средств или порошков), которая под воздействием механических мешалок и направляющих потоков омывает поверхности изделий. Это обеспечивает равномерное и тщательное удаление загрязнений.

Ключевыми узлами конструкции, помимо самой емкости, являются:

• Система подогрева жидкости: Один из наиболее важных элементов, поскольку повышение температуры промывочного раствора до 60-90 °C значительно увеличивает эффективность очистки, ускоряет химические реакции и улучшает растворение жировых и масляных отложений. Для этого используются трубчатые электронагреватели (ТЭНы).
• Механические мешалки/направляющие: Обеспечивают постоянное перемешивание раствора и создание направленных потоков для активной очистки. В некоторых системах используются ультразвуковые излучатели для более глубокой и деликатной очистки.
• Отстойное отделение: Часто интегрируется для сбора и удаления масляной пленки или других легких фракций загрязнений, которые всплывают на поверхность. Это помогает поддерживать чистоту рабочего раствора и продлевать его срок службы.
• Скиммер: Устройство для механического удаления поверхностных загрязнений (например, масла) из отстойного отделения.
• Сливная система: Кран или клапан в нижней части ванны для удобного и полного слива отработанного раствора.
• Пульт управления: Централизованный блок, содержащий регулирующую и силовую аппаратуру для контроля всех систем ванны, включая температуру, время работы, интенсивность перемешивания и безопасность.

Основные технические параметры, определяющие класс и применимость промывочных ванн:

ТЭН Т512 J-380B-15кВт: Технические особенности и назначение

В центре системы подогрева промывочной ванны находится трубчатый электронагреватель (ТЭН). Модель Т512 J-380B-15кВт является специализированным промышленным нагревательным элементом, разработанным для обеспечения эффективного и надежного нагрева больших объемов жидкости в агрессивных условиях. Расшифровка маркировки указывает на его ключевые характеристики:

• ТЭН: Трубчатый электронагреватель.
• Т512: Обозначение серии или типа исполнения, которое может указывать на конкретную конструкцию, форму или набор стандартных характеристик, принятых производителем.
• J: Индекс, часто указывающий на материал оболочки нагревателя или тип рабочей среды. Для промывочных ванн это обычно нержавеющая сталь, что критично для работы в растворах с водой и химически активными добавками.
• 380В: Номинальное напряжение питания, что означает трехфазное подключение, стандартное для промышленного оборудования. Это обеспечивает более стабильную работу и равномерную нагрузку на электрическую сеть по сравнению с однофазным подключением при высокой мощности.
• 15кВт: Номинальная электрическая мощность, которая определяет скорость нагрева жидкости и способность поддерживать заданную температуру в условиях теплопотерь.

ТЭНы такого типа обычно изготавливаются из высококачественной нержавеющей стали (например, AISI 304, AISI 316 или более стойких сплавов в зависимости от химического состава раствора), что обеспечивает их долговечность и коррозионную стойкость в агрессивных моющих средах. Внутри металлической оболочки находится спираль из нихрома или другого высокоомного сплава, заключенная в диэлектрический наполнитель (например, оксид магния), который обеспечивает изоляцию и эффективную теплопередачу к оболочке.

Ключевые требования к промышленным ТЭНам для промывочных ванн:

1. Высокая мощность: 15 кВт — это оптимальная мощность для ванн среднего объема (ориентировочно от 500 до 1500 литров), обеспечивающая быстрый выход на рабочий температурный режим и эффективное поддержание температуры даже при частичной замене раствора или охлаждении из-за испарения.
2. Надежное крепление и герметичность: Важный аспект, исключающий протечки и обеспечивающий безопасность эксплуатации. Часто используются резьбовые соединения (например, штуцер 1/2″ или 1″) с уплотнительными элементами для монтажа в стенку бака.
3. Устойчивость к агрессивным средам и температурным циклам: Материал оболочки должен выдерживать длительное воздействие химически активных растворов и частые изменения температуры.
4. Интеграция с системами управления: Возможность подключения к термостатам и датчикам для автоматического контроля и регулирования температуры, а также к системам защиты от перегрева.

Примерные параметры ТЭНов для промывочных ванн включают трубку диаметром от 8 до 16 мм. Длина нагревательной части и контактов подбирается индивидуально под конструкцию и глубину погружения в ванне.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Герметичный металлический элемент, внутри которого находится нагревательная спираль, изолированная от оболочки диэлектриком. Предназначен для нагрева жидкостей, газов и твердых тел.
• Промывочная ванна: Промышленная установка для очистки деталей и изделий от загрязнений с использованием нагретых моющих растворов.
• Трехфазное подключение (380 В): Стандартный промышленный способ электропитания, при котором используются три фазы переменного тока, что обеспечивает более эффективное распределение нагрузки и стабильность работы для высокомощных потребителей.
• Термостат: Устройство для автоматического поддержания заданной температуры путем включения/выключения нагревательного элемента.
• Скиммер: Устройство для удаления с поверхности жидкости плавающих загрязнений (масла, пены).
• Коррозионная стойкость: Способность материала сопротивляться разрушению под воздействием агрессивной среды.
• Удельная поверхностная мощность: Количество тепла, выделяемое ТЭНом на единицу площади его поверхности (Вт/см²). Влияет на срок службы ТЭНа и предотвращение перегрева жидкости.

Сравнительный анализ ТЭНов для промышленных промывочных ванн

Выбор оптимального нагревательного элемента для промывочной ванны требует учета множества факторов, включая объем жидкости, агрессивность среды, требуемую скорость нагрева, а также бюджетные ограничения. Хотя модель Т512 J-380B-15кВт является стандартным решением, существуют различные подходы к комплектации и эксплуатации, влияющие на общую эффективность и стоимость владения (TCO – Total Cost of Ownership).

Понимание базовых характеристик и возможных модификаций ТЭНов, а также их роли в общем технологическом процессе, является фундаментом для принятия обоснованных решений. Однако успешная интеграция и длительная эксплуатация промышленного оборудования требует глубокого погружения в вопросы внедрения, оптимизации и стратегического управления жизненным циклом компонентов, что мы рассмотрим далее.

Продвинутая практика и внедрение ТЭНов для промышленных промывочных ванн: от архитектуры до ROI

Переходя от базовых технических характеристик к практической реализации, становится очевидным, что выбор и внедрение ТЭНа, такого как Т512 J-380B-15кВт, в промывочную ванну — это не просто покупка компонента. Это часть сложной инженерной задачи, требующей системного подхода к проектированию, интеграции и последующей эксплуатации. Эффективность инвестиций и общая производительность зависят от множества факторов, выходящих за рамки номинальной мощности и напряжения.

Архитектура системы подогрева и ее интеграция

Современные промышленные промывочные ванны представляют собой комплексные системы, где ТЭН является лишь одним из звеньев. Для обеспечения максимальной эффективности и безопасности, система подогрева должна быть тесно интегрирована с другими подсистемами:

1. Энергоснабжение: ТЭН Т512 J-380B-15кВт требует трехфазного подключения. Важно обеспечить стабильное электропитание, соответствующее стандартам (380 В ±10%), с адекватной защитой от перегрузок и коротких замыканий (автоматические выключатели, УЗО). Правильный расчет сечения кабелей и коммутационной аппаратуры критичен для безопасности и предотвращения потерь.
2. Система контроля температуры: Современные ванны оснащаются ПИД-регуляторами (пропорционально-интегрально-дифференциальными) или программируемыми логическими контроллерами (ПЛК), которые получают данные от термопар или терморезисторов, расположенных в различных точках ванны. Это позволяет поддерживать температуру раствора с точностью до ±1-2 °C, что существенно для процессов, где стабильность температуры напрямую влияет на качество очистки. Например, для прецизионных изделий в микроэлектронике или оптике.
3. Система защиты от сухого хода: Критически важная система безопасности. Датчики уровня жидкости предотвращают включение ТЭНа при недостаточном уровне раствора, что исключает его перегрев и выход из строя, а также риск пожара.
4. Система циркуляции и фильтрации: Взаимодействие с нагревательной системой заключается в обеспечении равномерного распределения тепла по всему объему ванны. Эффективная фильтрация предотвращает накопление твердых частиц, которые могут оседать на поверхности ТЭНа, снижая теплопередачу и вызывая локальные перегревы.
5. Система управления раствором: Автоматический дозатор чистящих средств и система мониторинга pH или концентрации раствора также важны. Поддержание оптимального химического состава раствора продлевает срок службы как самого раствора, так и нагревательных элементов.

Пошаговая реализация и внедрение ТЭН

Процесс внедрения нового ТЭНа или модернизации существующей системы подогрева включает несколько ключевых этапов:

1. Анализ потребностей и проектирование (Спринт 1: 1-2 недели):
   • Определение требуемых параметров: Объем ванны, тип раствора, температурный режим, время нагрева.
   • Выбор ТЭНа: Мощность (например, 15 кВт), напряжение (380 В), материал оболочки (исходя из химического состава раствора), тип крепления (штуцер, фланец), форма и габариты.
   • Разработка электрической схемы: Подключение ТЭНа, защитная аппаратура, цепи управления.
   • Роли: Инженер-технолог, инженер-электрик, специалист по закупкам.
   • Артефакты: Техническое задание, принципиальная электрическая схема, спецификация оборудования.
2. Закупка и подготовка (Спринт 2: 2-4 недели):
   • Поиск поставщика: Выбор надежного производителя или дистрибьютора ТЭНов и сопутствующего оборудования. Учет сроков поставки и гарантийных обязательств.
   • Приемка оборудования: Визуальный осмотр, проверка соответствия спецификации.
   • Подготовка монтажной площадки: Обеспечение доступа к ванне, подготовка электросети.
   • Роли: Отдел закупок, склад, инженер по качеству.
   • Артефакты: Договоры поставки, сертификаты качества, акты приемки.
3. Монтаж и подключение (Спринт 3: 1-3 дня):
   • Механический монтаж: Установка ТЭНа в ванну с соблюдением герметичности соединений (использование термостойких уплотнителей, герметиков).
   • Электрическое подключение: Подключение ТЭНа к силовой сети через управляющие элементы (контакторы, твердотельные реле) и защитную аппаратуру. Правильное фазирование для трехфазного ТЭНа.
   • Интеграция с системой управления: Подключение датчиков температуры и термостата к ПЛК или регулятору.
   • Роли: Монтажник, квалифицированный электрик.
   • Артефакты: Протокол монтажа, схема подключения.
4. Пусконаладка и тестирование (Спринт 4: 1-2 дня):
   • Заполнение ванны раствором: Контроль уровня, проверка на утечки.
   • Первичный запуск: Постепенный нагрев, контроль потребляемой мощности, проверка работы термостата.
   • Оптимизация параметров: Настройка ПИД-регулятора для минимизации перерегулирования и поддержания стабильной температуры.
   • Проверка безопасности: Тестирование защиты от сухого хода, УЗО, аварийного отключения.
   • Роли: Инженер по наладке, оператор оборудования.
   • Артефакты: Протокол пусконаладочных работ, отчет о тестировании, инструкции для оператора.

Метрики эффективности и расчет ROI

Для руководителей и инвесторов критически важен экономический эффект от внедрения или модернизации системы подогрева. Инвестиции в качественный ТЭН и систему управления должны приводить к измеримым результатам.

Основные метрики эффективности:

• Время выхода на рабочий режим: Время, за которое раствор достигает требуемой температуры. Сокращение этого времени (например, с 3 до 1.5 часов) напрямую влияет на производительность.
• Стабильность температуры: Отклонение от заданной температуры. Высокая стабильность (±1 °C) обеспечивает лучшее качество очистки и предсказуемость процесса.
• Срок службы ТЭНа: Среднее время работы до отказа. Увеличение срока службы снижает затраты на замену и простои.
• Потребление электроэнергии: В кВт·ч на цикл очистки или за смену. Оптимизированная система с эффективным термостатом снижает энергозатраты.
• Расход чистящих средств: Поддержание оптимальной температуры способствует более полному использованию раствора, потенциально снижая его расход.
• Качество очистки: Процент изделий, прошедших контроль качества после промывки. Улучшение этого показателя снижает процент брака и необходимость повторной обработки.

Расчет ROI (Return on Investment):

ROI = ((Годовая экономия + Дополнительная прибыль) - Начальные инвестиции) / Начальные инвестиции * 100%

Где:

• Годовая экономия: Экономия на электроэнергии, снижение затрат на замену ТЭНов, снижение расхода раствора, уменьшение времени простоя оборудования.
• Дополнительная прибыль: Увеличение производительности (за счет ускорения цикла очистки), снижение процента брака, повышение качества конечной продукции.
• Начальные инвестиции: Стоимость ТЭНа, системы управления, монтажных работ, пусконаладки.

Пример: Модернизация старой системы подогрева на ТЭН Т512 J-380B-15кВт с интеллектуальным термостатом.
Если новая система снижает время нагрева на 1 час в смену (100 руб/час простоя), продлевает срок службы ТЭНа в 1.5 раза (экономия на покупке и замене), и уменьшает потребление энергии на 5% (за счет точного контроля).
Предположим, начальные инвестиции (ТЭН + контроллер + монтаж) = 70 000 руб.
Годовая экономия на простое = 250 рабочих дней * 100 руб/день = 25 000 руб.
Экономия на замене ТЭНа (вместо 2 раз в год, 1.3 раза) = 0.7 * (стоимость ТЭНа + работ) = 0.7 * 15 000 = 10 500 руб.
Экономия на энергии (при потреблении 15 кВт, 8 часов/день, 7 руб/кВтч, экономия 5%) = 15 кВт * 8 ч * 250 дн * 7 руб/кВтч * 0.05 = 10 500 руб.
Общая годовая экономия = 25 000 + 10 500 + 10 500 = 46 000 руб.
ROI = (46 000 — 70 000) / 70 000 * 100% = -34% за первый год.
Этот пример показывает, что если расчет только на экономию, то может потребоваться больше времени для окупаемости. Однако, если учесть увеличение качества продукции (снижение брака) и увеличение общей пропускной способности производства, ROI может быть значительно выше. Например, если повышение качества очистки снизило брак на 0.5% для продукции стоимостью 10 млн руб/год, это принесет 50 000 руб. дополнительной прибыли, делая ROI положительным уже в первый год.

Кейсы/паттерны применения ТЭНа Т512 J-380B-15кВт

Рассмотрим, как ТЭН Т512 J-380B-15кВт и аналогичные решения используются в различных промышленных сценариях:

1. Малое и среднее предприятие (SMB): Механическая мастерская по ремонту двигателей.
   • Задача: Эффективная очистка деталей двигателей (блоки, головки, коленвалы) от масляных отложений и нагара перед дефектовкой и сборкой. Объем ванны ~700-1000 литров.
   • Решение: Установка одной или двух промывочных ванн с ТЭН Т512 J-380B-15кВт. Использование стандартных щелочных растворов. Подключение к простой системе терморегуляции с механическим термостатом.
   • Обоснование: Относительно невысокие начальные инвестиции, достаточная мощность для быстрого нагрева, простота эксплуатации и обслуживания. Фокус на сокращении ручного труда и повышении качества предремонтной подготовки.
   • Ключевой фактор: Надежность и предсказуемость работы для обеспечения бесперебойного производственного процесса.
2. Крупное промышленное производство (Enterprise): Металлургический завод, линия финишной обработки.
   • Задача: Непрерывная очистка крупных металлических заготовок или компонентов от окалины и технологических смазок перед покраской или нанесением покрытия. Объем ванн от 2000 литров и более.
   • Решение: Каскад промывочных ванн, каждая с несколькими ТЭНами суммарной мощностью 30-60 кВт (например, 2-4 ТЭНа по 15 кВт). Применение агрессивных кислотных или сильнощелочных растворов. Интеграция с централизованной SCADA-системой (Supervisory Control and Data Acquisition) для мониторинга и управления температурой, уровнем, химическим составом раствора в реальном времени. ТЭНы из AISI 316L или титана.
   • Обоснование: Масштабируемость, высокая производительность, автоматизация процессов, минимизация человеческого фактора. Инвестиции в дорогостоящие ТЭНы из стойких материалов оправданы за счет снижения простоев и затрат на обслуживание.
   • Ключевой фактор: Высокая степень автоматизации и интеграции, отказоустойчивость, минимизация TCO в долгосрочной перспективе.
3. Регулируемая отрасль (Regulated): Предприятие по производству медицинского оборудования.
   • Задача: Очистка прецизионных хирургических инструментов и имплантатов от микроскопических загрязнений в условиях стерильности, с очень строгими требованиями к чистоте поверхности. Объем ванн относительно небольшой, до 500 литров.
   • Решение: Промывочные ванны из медицинской нержавеющей стали (например, AISI 316L) с ТЭНами из аналогичного материала или титана. Использование дистиллированной воды и специализированных, биосовместимых моющих средств. Точный контроль температуры (±0.5 °C) с помощью калиброванных ПИД-регуляторов. Обязательное протоколирование всех параметров процесса.
   • Обоснование: Высочайшие требования к чистоте, отсутствие коррозии, исключение любых рисков загрязнения. Хотя ТЭН Т512 J-380B-15кВт может быть избыточен по мощности для малых ванн, его промышленные характеристики, такие как 380В подключение и возможность использования стойких материалов, могут быть адаптированы для более мощных установок или систем, где скорость нагрева критична даже при небольших объемах.
   • Ключевой фактор: Бескомпромиссное качество, соответствие строгим отраслевым стандартам и регламентам.

Оптимизация эксплуатации и снижение TCO

Для минимизации Total Cost of Ownership (TCO) и продления срока службы оборудования необходимо применять комплексные подходы к эксплуатации и обслуживанию:

1. Регулярная очистка ТЭНов: Отложения накипи и других загрязнений на поверхности ТЭНа резко снижают его эффективность, увеличивают время нагрева и расход электроэнергии. Рекомендуется периодическая механическая или химическая очистка.
2. Контроль качества раствора: Регулярный анализ химического состава промывочной жидкости (pH, концентрация чистящих средств, наличие загрязнений) позволяет своевременно корректировать состав или производить замену раствора, что снижает коррозионную нагрузку на ТЭН.
3. Поддержание оптимального уровня жидкости: Строгое соблюдение минимального уровня погружения ТЭНов предотвращает их «сухой» нагрев, который приводит к перегоранию.
4. Проверка электрических соединений: Периодический контроль надежности контактов и изоляции электропроводки предотвращает искрение, перегрев и повышает электробезопасность.
5. Калибровка систем контроля: Регулярная поверка датчиков температуры и термостатов гарантирует точность поддержания заданных режимов.
6. Использование ТЭНов с пониженной удельной поверхностной мощностью: Для сильнозагрязненных или склонных к образованию накипи растворов, такие ТЭНы (хоть и более дорогие изначально) имеют больший срок службы и более стабильную работу.
