Тэн крученый по форме улитка

Тэн крученый по форме улитка Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Что такое ТЭН улитка?

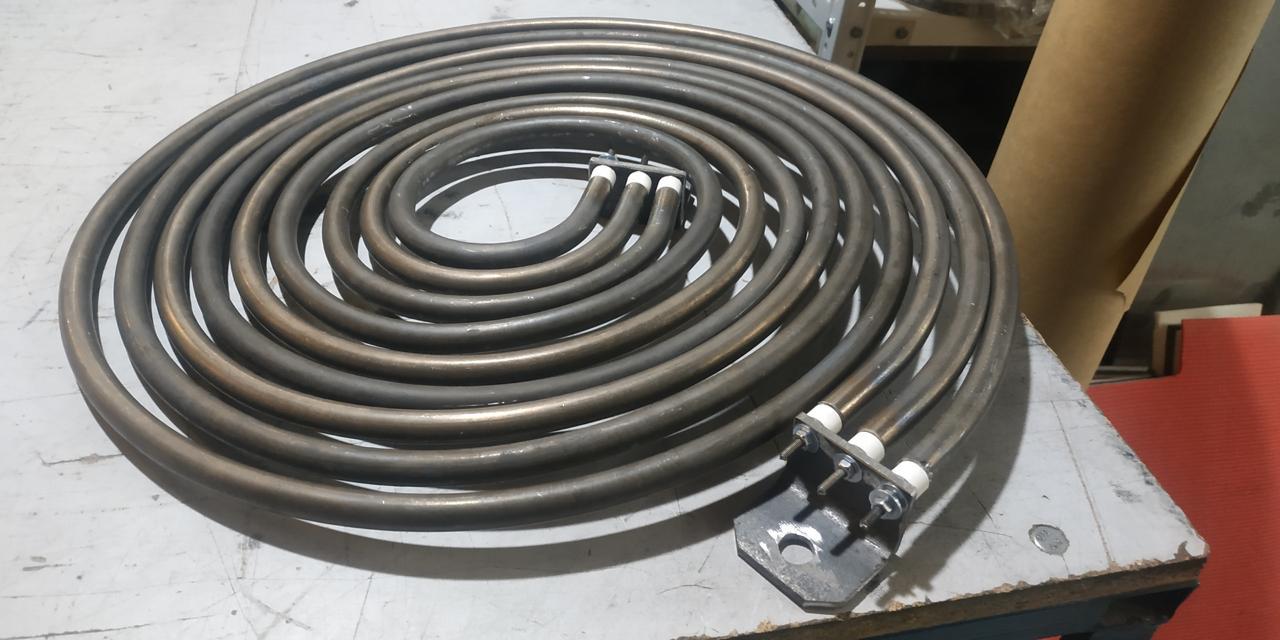

ТЭН-улитка — это разновидность трубчатого электронагревательного элемента, выполненного в форме спирали, напоминающей завиток улитки. Форма «улитки» обеспечивает компактность нагревателя и равномерное распределение тепла на небольшом пространстве, что особенно важно для устройств с ограниченной поверхностью нагрева — например, электроплит.

Конструктивно такой ТЭН представляет собой трубку из нержавеющей стали с внутри расположенной нихромовой спиралью (нагревательным сопротивлением), заполненную диэлектрическим материалом для изоляции и передачи тепла. Один конец трубки герметично запаян, второй оснащён контактной группой с керамическим изолятором и фланцем для закрепления и подключения к сети на 220-230 В.

Технические характеристики ТЭНа «улитка»

Конструкция и особенности

• Форма «улитки» — обеспечивает минимальное пространство, концентрируя тепло в компактном круге, оптимально для использования в электрических плитах.
• Нихромовая спираль — обеспечивает надёжное и долговечное нагревание с высокой устойчивостью к окислению.
• Диэлектрический наполнитель (например, периклаз) — изолирует спираль от оболочки, одновременно передавая тепло.
• Герметизация — важный элемент для предотвращения попадания влаги внутрь, что продлевает срок службы.
• Контактная группа с фланцем — облегчает установку и замену ТЭНа в бытовой технике.
• Возможна комплектация дополнительной термопарой для точного контроля температуры, что наблюдается в спиральных нагревателях в промышленности.

Применение ТЭН «улитка»

• Основное применение — замена нагревательных элементов в электрических плитах известных брендов, таких как «Россиянка», «Мечта» и «Электра».
• Также форма «улитка» используется в промышленных спиральных нагревателях, где требуется компактный и равномерный нагрев.
• Такие нагреватели применяются в многих отраслях, включая выдувное формование, горячеканальные системы, обработку и формовку металлов, полупроводниковое производство и текстильную промышленность.

Преимущества ТЭН «улитка»

• Компактность и удобство замены в бытовых плитах.
• Высокая надёжность и долговечность благодаря герметичной конструкции и использованию высококачественных материалов.
• Равномерный и эффективный нагрев благодаря спиральной форме.
• Универсальность — подобные ТЭНы подходят для разных моделей электрических плит и некоторого промышленного оборудования.
• Изготовление на заказ с индивидуальной навивкой спирали под конкретные требования.

Таблица сравнения некоторых типичных параметров ТЭНов-улиток для бытовых плит

Рекомендации по выбору и эксплуатации

• При замене ТЭНа-улитки важно подбирать элемент с аналогичными техническими характеристиками — мощностью, диаметром трубки, наружным диаметром и напряжением.
• Оценивайте качество материалов — предпочтительна нержавеющая сталь и качественная нихромовая спираль.
• Проверяйте герметичность и целостность изоляции, чтобы избежать коротких замыканий и выхода из строя.
• Учитывайте совместимость конструкции крепления (фланец с отверстиями и число контактов) с конкретной моделью плиты.
• Для промышленных применений возможно изготовление по индивидуальному заказу с нестандартной формой и встроенной термопарой для контроля температуры.

Интересный факт: почему именно форма улитки?

Форма «улитка» получила своё название благодаря спиралевидному закручиванию элемента, что обеспечивает компактность и высокую плотность размещения нагревающей поверхности. Аналогия с формой раковины моллюска-улитки подчеркивает визуальный и конструктивный принцип.

В заключение, ТЭН крученый по форме улитка — это спиральный трубчатый электронагревательный элемент, который предназначен для компактного и эффективного нагрева. Теперь стоит рассмотреть подробнее способы установки и специфику обслуживания данного оборудования, чтобы максимально использовать его потенциал.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка и замена ТЭН «улитка»

Правильная установка и замена ТЭНа улитки — ключ к его долговечности и эффективной работе. Процесс может варьироваться в зависимости от модели электроплиты или другого устройства, где используется элемент, но общие рекомендации остаются схожими.

Этапы установки ТЭНа

1. Отключите питание — прежде всего, необходимо выключить устройство и отключить его от электрической сети. Это позволит избежать риска поражения электрическим током.
2. Удалите старый ТЭН — для этого нужно открутить крепежные элементы, обычно представленные болтами или гайками, и аккуратно извлечь старый нагревательный элемент.
3. Проверьте состояние монтажного места — осмотрите фланец и место подключения на предмет коррозии или повреждений. Сильно изношенные элементы рекомендуется заменить.
4. Установите новый ТЭН — поместите ТЭН в предназначенное для него место, ставьте фланец к корпусу. Убедитесь, что все элементы установлены правильно и надежно.
5. Закрепите ТЭН — закрепите его с помощью крепежных элементов, следя за тем, чтобы они были затянуты, но не слишком сильно, чтобы не повредить материал.
6. Подключите электрические контакты — подключите провода, убедившись, что все контакты надежно заизолированы и соответствуют норме.
7. Проверьте герметичность — перед использованием устройства рекомендуется проверить герметичность соединений на наличие утечек.
8. Подключите питание и протестируйте устройство, убедившись в правильной работе нового ТЭНа.

Уход и эксплуатация ТЭНа «улитка»

Для поддержания высоких эксплуатационных свойств и продления срока службы ТЭНа улитки важно соблюдать несколько простых, но эффективных правил ухода:

• Регулярная чистка — следует периодически очищать поверхность нагревательного элемента от накипи и загрязнений, что способствует улучшению теплопередачи и предотвращает перегрев.
• Контроль состояния изоляции — визуально проверяйте изоляцию электрических проводов и соединений на наличие повреждений или окислов, чтобы избежать короткого замыкания.
• Обеспечение вентиляции — важно наладить хорошую циркуляцию воздуха, особенно в помещениях с повышенной влажностью, чтобы предотвратить коррозию.
• Регулярная проверка — хотя бы раз в год стоит проводить профилактическое обслуживание, проверяя работоспособность и состояние ТЭНа.

Использование ТЭНа в промышленности

Как упоминалось ранее, ТЭН улитка не ограничивается только бытовыми потребностями. Его широко используют в различных промышленностях благодаря универсальности и эффективности. Например, в производственных линиях, где требуется равномерный нагрев, ТЭН улитка может использоваться для:

• Нагрева жидкостей в различных диаметрах цистерн и резервуаров, обеспечивая оптимальную теплопередачу.
• Процессов литья и формовки, где необходимо поддерживать стабильные температуры в пресс-формах.
• Системах, работающих с газами или воздухом, таких как обогреватели и сушилки, которые требуют компактных и эффективных решений.

Заключение

ТЭН улитка, как компактный и эффективный нагревательный элемент, остается важным элементом как в быту, так и в промышленности. Поддержание его в рабочем состоянии и соблюдение правил эксплуатации позволяет обеспечить долговечность и надежность всех устройств, в которых он используется. К тому же, возможность индивидуального заказа делает его решение еще более универсальным для различных приложений.
