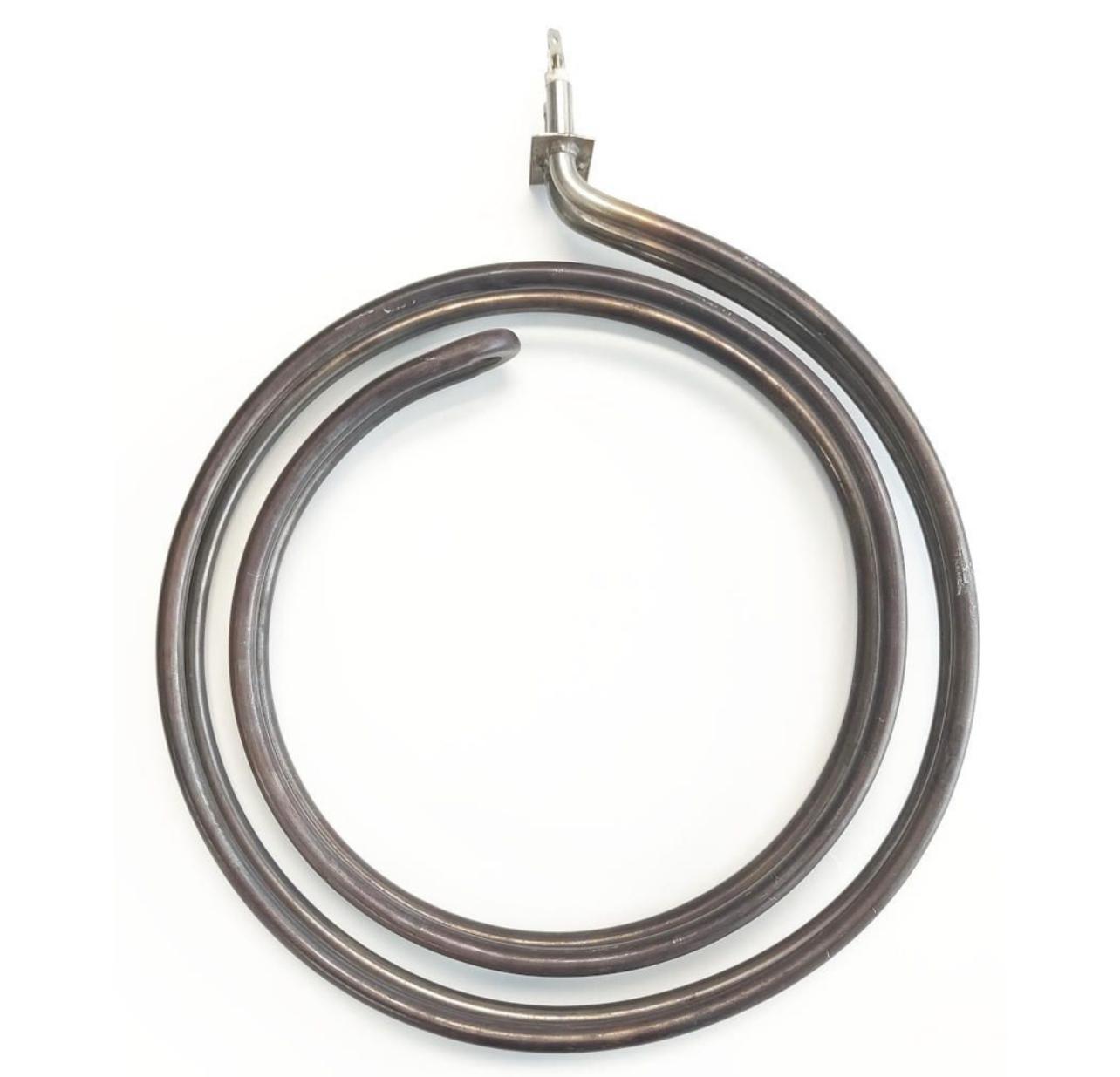

ТЭН круглый, 2-3кВт,220в,диаметр 7,5-8мм,длина 4,2 м,выходы проводов по 1м

Оптимизация нагревательных процессов: Выбор и применение круглого ТЭНа 2-3 кВт, 220 В, Ø 7,5-8 мм, длиной 4,2 м

В промышленных и специализированных бытовых системах эффективность и надежность теплообмена напрямую влияют на операционные затраты, качество продукции и безопасность процессов. Выбор трубчатого электронагревателя (ТЭН) с заданными параметрами — круглый, мощностью 2-3 кВт, напряжением 220 В, диаметром 7,5-8 мм и длиной 4,2 метра, с метровыми выводами проводов — является критически важным решением. Такие характеристики указывают на потребность в распределенном, контролируемом нагреве в специфических условиях, требующих сочетания компактности, высокой удельной мощности и долговечности. Данный материал призван предоставить структурированный обзор технических аспектов и практических рекомендаций для руководителей производств, инженеров, специалистов по закупкам и тех, кто отвечает за эксплуатацию теплового оборудования.

Ключевые понятия и терминология в контексте нагревательных элементов

Для принятия обоснованных решений необходимо четко понимать базовую терминологию, касающуюся ТЭНов и их функционирования:

• Трубчатый электронагреватель (ТЭН): Электрический нагревательный элемент, состоящий из металлической трубки (оболочки), внутри которой расположена спираль из высокоомного материала (например, нихрома или фехраля), запрессованная в диэлектрический наполнитель (чаще всего оксид магния). Ток, проходя через спираль, нагревает ее, а тепло передается через наполнитель и оболочку в рабочую среду.
• Удельная мощность (Вт/см² или Вт/см): Количество тепловой энергии, выделяемой единицей площади поверхности (или длины) ТЭНа. Для описываемого ТЭНа (2-3 кВт, 4200 мм длины, Ø 7,5-8 мм) удельная мощность составляет порядка 5 Вт/см. Это ключевой параметр, определяющий интенсивность нагрева, риск перегрева среды, а также образование накипи или пригорание нагреваемой жидкости/продукта. Низкая удельная мощность способствует увеличению срока службы ТЭНа и предотвращению деградации нагреваемой среды.
• Материал оболочки: Выбор материала (нержавеющая сталь, углеродистая сталь, медь, титан) критичен для совместимости с рабочей средой. Нержавеющая сталь (например, 12Х18Н10Т) обеспечивает коррозионную стойкость в агрессивных жидкостях, углеродистая сталь подходит для воздуха и некоторых масел, медь – для чистой воды, титан – для особо агрессивных химических сред. Этот выбор напрямую влияет на срок службы и общие эксплуатационные затраты.
• Диэлектрическая изоляция: Обеспечивает электрическую безопасность нагревателя, изолируя токоведущие части от оболочки и окружающей среды. Качество изоляции влияет на предотвращение коротких замыканий и электрических пробоев.
• Климатическое исполнение: Обозначает условия эксплуатации ТЭНа (температура, влажность, механические воздействия) согласно государственным стандартам (ГОСТ), гарантируя его надежность в различных условиях окружающей среды.

Конструктивные особенности и параметры описываемого ТЭНа

ТЭН с параметрами 2-3 кВт, 220 В, диаметром 7,5-8 мм и длиной 4,2 метра, а также метровыми выходами проводов, обладает рядом специфических характеристик, которые делают его подходящим для определенных задач:

• Форма и размеры: Круглый трубчатый ТЭН — это универсальное решение. Диаметр трубки 7,5-8 мм позволяет использовать нагреватель в ограниченных пространствах или при необходимости высокой плотности размещения. Большая длина в 4200 мм является ключевой особенностью, обеспечивая равномерное распределение тепла по значительной площади или объему, что важно для предотвращения локальных перегревов и поддержания стабильной температуры.
• Мощность и напряжение: Мощность 2-3 кВт при напряжении 220 В является стандартной для широкого спектра промышленного и полупромышленного оборудования. Такая конфигурация удобна для подключения к обычным сетям электропитания, снижая требования к специализированной инфраструктуре. Удельная мощность около 5 Вт/см для такой длины и мощности обеспечивает щадящий режим нагрева, что особенно ценно для чувствительных сред или при необходимости минимизации накипеобразования.
• Длина выходов проводов (1 м): Удлиненные выводы проводов с диэлектрической изоляцией значительно упрощают монтаж и подключение к электрической сети, особенно в условиях, где сам нагреватель расположен в труднодоступном или высокотемпературном месте. Это снижает риски повреждения изоляции и повышает общую электробезопасность системы, уменьшая потребность в промежуточных соединениях и клеммных коробках непосредственно у нагревательного элемента.
• Материал оболочки: Типовым решением является нержавеющая сталь (например, 12Х18Н10Т), которая обеспечивает превосходную коррозионную стойкость и механическую прочность, особенно в условиях контакта с жидкостями (вода, растворы, масла) или агрессивными средами. Для воздушного нагрева или сред с низкой коррозионной активностью экономически целесообразно использовать углеродистую сталь. Выбор материала напрямую влияет на долговечность ТЭНа и интервалы обслуживания.

Ключевые технические параметры и соответствие стандартам

Для обеспечения надежности и безопасности в промышленной эксплуатации ТЭНы должны соответствовать установленным государственным стандартам. Ниже приведена таблица с ключевыми параметрами и их значением для данного типа нагревателя, а также ссылки на применимые ГОСТы.

Государственные стандарты ГОСТ 13268–88 («Электронагреватели трубчатые. Общие технические условия») и ГОСТ 19108–81 («Элементы нагревательные электротермического оборудования. Общие технические условия») являются основополагающими документами, регулирующими производство и параметры ТЭНов. Они определяют требования к материалам, конструкции, электрической прочности изоляции, маркировке и климатическому исполнению, что является гарантией надежности и безопасности продукта для B2B-заказчиков.

Сравнительная таблица выбора ТЭНа по критериям применения и экономической эффективности

Выбор оптимального ТЭНа для конкретной производственной задачи требует учета не только технических характеристик, но и долгосрочных экономических показателей, включая общую стоимость владения (TCO). Представленная ниже таблица поможет систематизировать процесс принятия решения.

Понимание базовых характеристик и принципов выбора ТЭНа составляет фундамент, однако для обеспечения максимальной эффективности и надежности системы необходимо глубокое погружение в практические аспекты инсталляции, эксплуатации и дальнейшего обслуживания. Следующий раздел рассмотрит вопросы внедрения, управления рисками и оптимизации работы нагревательных элементов в условиях реальных производственных задач.

Продвинутая практика и внедрение ТЭНов в промышленные системы

После выбора оптимального ТЭНа, соответствующего требуемым параметрам и условиям среды, ключевым этапом становится его правильная интеграция и эксплуатация. Для B2B-сегмента это означает не только техническую корректность, но и достижение целевых показателей по энергоэффективности, снижению общей стоимости владения (TCO) и минимизации рисков простоев. Рассмотрим продвинутые аспекты, которые позволяют реализовать полный потенциал нагревательных элементов.

Экономическая эффективность и оптимизация TCO при эксплуатации ТЭНов

Оптимальное управление жизненным циклом ТЭНа напрямую влияет на финансовые показатели предприятия. Общая стоимость владения (TCO) включает не только прямые затраты на покупку и установку, но и долгосрочные операционные расходы и потенциальные потери от сбоев:

TCO = Цена_Приобретения + Цена_Установки + Сумма_Эксплуатационных_Расходов + Цена_Обслуживания_и_Ремонта + Цена_Простоев_Производства - Остаточная_Стоимость

Для ТЭНа с длиной 4,2 м и мощностью 2-3 кВт, работающего на 220 В, следующие факторы влияют на TCO:

• Энергопотребление: Является основной статьей эксплуатационных расходов. Важно точно рассчитывать требуемую мощность для нагрева, чтобы избежать как недогрева (потеря эффективности), так и перегрева (излишние затраты энергии, ускоренный износ ТЭНа). Использование ТЭНов с оптимальной удельной мощностью (как 5 Вт/см в нашем случае) позволяет избежать образования накипи или пригорания, что снижает теплопотери и поддерживает высокую энергоэффективность.
• Срок службы: Прямо зависит от выбора материала оболочки, качества изготовления и корректности эксплуатации. Нержавеющая сталь в агрессивных средах значительно увеличивает интервалы замены, сокращая затраты на покупку и монтаж новых элементов. Для таких длинных ТЭНов, как 4,2 м, замена может быть трудоемкой, поэтому продление срока службы имеет критическое значение.
• Обслуживание и ремонты: Затраты на профилактические мероприятия (очистка от накипи, проверка контактов) значительно ниже, чем на аварийный ремонт. Длинные выходы проводов (1 м) упрощают доступ к клеммам, снижая трудозатраты на проверку и подключение.
• Простои производства: Отказ ТЭНа может привести к остановке производственной линии. Качественный ТЭН, правильный монтаж и своевременное обслуживание минимизируют этот риск, обеспечивая высокий коэффициент готовности оборудования и, соответственно, предсказуемый ROI (Return on Investment) от непрерывности производственных процессов.

Пошаговая реализация и жизненный цикл ТЭНа в промышленной среде

Внедрение ТЭНа в существующую или новую систему требует поэтапного подхода, охватывающего все стадии от планирования до вывода из эксплуатации.

Этап 1: Проектирование и детализированный выбор

• Аудит среды: Точное определение физико-химических свойств рабочей среды (температура, вязкость, химическая агрессивность, наличие примесей). Это подтверждает правильность выбора материала оболочки (нержавеющая сталь 12Х18Н10Т или углеродистая сталь).
• Расчет тепловой нагрузки: Определение точной необходимой мощности для поддержания заданной температуры с учетом теплопотерь. Для ТЭНа 2-3 кВт и 4,2 м длины, это гарантирует эффективный и равномерный нагрев без избыточных затрат энергии.
• Форм-фактор и крепление: Проектирование монтажной схемы с учетом большой длины ТЭНа. Важно предусмотреть точки крепления для предотвращения провисания, вибраций и механических повреждений.

Этап 2: Закупка, контроль качества и логистика

• Выбор поставщика: Приоритизация производителей с подтвержденной репутацией и сертификацией продукции по ГОСТ 13268–88 и ГОСТ 19108–81.
• Входной контроль: Проверка каждой единицы ТЭНа на соответствие заявленным характеристикам: диаметр, длина, мощность, напряжение, материал оболочки, длина и качество изоляции выводов. Это предотвращает установку бракованных изделий, что критично для 4,2-метрового ТЭНа, чья замена может быть сложной.
• Транспортировка и хранение: Поскольку ТЭНы такой длины (4,2 м) могут быть подвержены деформации, необходима специализированная упаковка и осторожная транспортировка. Хранение должно исключать механические повреждения и воздействие агрессивных сред.

Этап 3: Профессиональный монтаж и ввод в эксплуатацию

1. Подготовка установочного места: Очистка, проверка на соответствие проектным размерам, обеспечение свободного доступа для крепления.
2. Аккуратная установка: ТЭН длиной 4,2 м требует нескольких точек крепления. Монтаж должен исключать перегибы и чрезмерные механические нагрузки, которые могут повредить внутреннюю спираль или оболочку.
3. Электроподключение:
   • Использование кабелей соответствующего сечения, рассчитанных на 2-3 кВт мощности при 220 В.
   • Надежное крепление выводов проводов (1 м) к клеммным колодкам, обеспечение качественной изоляции. Длинные выводы позволяют отодвинуть места соединений от зоны нагрева, снижая риск деградации изоляции.
   • Обязательное заземление корпуса ТЭНа в соответствии с правилами электробезопасности.
4. Герметизация (для жидкостных сред): Если ТЭН устанавливается в емкость с жидкостью, необходимо обеспечить герметичность мест ввода нагревателя, используя соответствующие уплотнения (штуцеры, фланцы).
5. Первое включение и тестирование: Постепенное повышение мощности, мониторинг температуры поверхности ТЭНа и рабочей среды, проверка на отсутствие утечек тока и неисправностей.

Этап 4: Эксплуатация, мониторинг и обслуживание

• Системы контроля температуры: Внедрение термодатчиков и автоматических регуляторов для поддержания оптимальной температуры и предотвращения перегрева, что продлевает срок службы ТЭНа и снижает энергопотребление.
• Мониторинг удельной мощности: Регулярная оценка эффективности теплопередачи. При снижении эффективности может потребоваться очистка ТЭНа от отложений.
• Регулярная очистка: Для жидкостных сред особенно важна периодическая очистка ТЭНа от накипи, отложений и пригоревших частиц. Для ТЭНов из нержавеющей стали это обеспечивает сохранение высокой теплоотдачи и предотвращает локальные перегревы.
• Проверка электропроводки: Периодический осмотр состояния выводов проводов, изоляции и контактных соединений для предотвращения коротких замыканий и повышения электробезопасности.
• Обеспечение полного погружения: Для жидкостных ТЭНов критично всегда обеспечивать полное покрытие нагревательной части жидкостью, чтобы избежать воздушных прослоек, которые приводят к перегреву и выходу ТЭНа из строя.

Чек-лист по выбору и внедрению высоконадежного ТЭНа

Для минимизации рисков и максимизации эффективности, рекомендуем использовать следующий чек-лист:

1. Среда эксплуатации: Определена ли агрессивность и тип рабочей среды (воздух, вода, масло, хим. раствор)?
2. Мощность и напряжение: Рассчитаны ли точные требования к мощности (2-3 кВт) и соответствует ли напряжение (220 В) сети?
3. Удельная мощность: Проверена ли удельная мощность ТЭНа на предмет предотвращения перегрева среды и образования отложений?
4. Материал оболочки: Выбран ли материал (нержавеющая/углеродистая сталь, медь, титан) в соответствии с агрессивностью среды?
5. Длина и диаметр: Соответствуют ли длина (4,2 м) и диаметр (7,5-8 мм) ТЭНа габаритам и требованиям к равномерности нагрева установки?
6. Выходы проводов: Достаточна ли длина выводов (1 м) для безопасного и удобного подключения?
7. Стандарты: Имеются ли сертификаты соответствия ГОСТам (13268–88, 19108–81) и прочие необходимые документы?
8. Монтаж: Проектирована ли система крепления, исключающая перегибы и вибрации?
9. Электробезопасность: Предусмотрено ли надежное заземление и защита от короткого замыкания?
10. Автоматизация: Внедрены ли датчики и системы контроля для мониторинга и регулирования температуры?
11. Обслуживание: Разработан ли план регулярной очистки и профилактического обслуживания?

Практические кейсы применения и оптимизация

ТЭНы с параметрами, как у описываемого нами, находят широкое применение в различных отраслях, демонстрируя эффективность при правильном подходе.

Кейс 1: Котлы отопления и промышленные водонагреватели (Enterprise-уровень)

Задача: Эффективный нагрев больших объемов воды в промышленных котельных и бойлерах для систем отопления или горячего водоснабжения на крупном предприятии.

Решение: Использование нескольких круглых ТЭНов 2-3 кВт, 220 В, длиной 4,2 м из нержавеющей стали (для обеспечения долговечности в жесткой воде). Длинные ТЭНы обеспечивают распределенный и равномерный нагрев по всему объему бака, предотвращая локальные перегревы и связанные с ними проблемы (накипь, образование пузырьков). Интеграция с автоматизированной системой управления температурой и контроля уровня воды. Метровые выводы позволяют удобно подключить ТЭНы к внешней распределительной коробке, расположенной в безопасной зоне.

Результат: Снижение энергопотребления за счет равномерного нагрева и точного поддержания температуры. Увеличение срока службы ТЭНов на 30-40% по сравнению с элементами из углеродистой стали за счет устойчивости к коррозии и снижения накипеобразования. Снижение затрат на обслуживание и минимизация простоев благодаря надежности системы.

Кейс 2: Нагрев в пищевой промышленности (Regulated-сегмент)

Задача: Поддержание точной температуры ферментации или пастеризации в технологических емкостях пивоваренного или молочного производства.

Решение: Применение ТЭНов из пищевой нержавеющей стали (например, AISI 316) с диаметром 7,5-8 мм и длиной 4,2 м. Низкая удельная мощность (порядка 5 Вт/см) предотвращает пригорание продукта к поверхности ТЭНа, что критично для поддержания качества и чистоты. Удлиненные ТЭНы равномерно нагревают вязкие жидкости, предотвращая образование «холодных» зон. Системы контроля и регулирования температуры с высокой точностью поддерживают заданный режим.

Результат: Соответствие строгим санитарным нормам и стандартам пищевой безопасности. Сокращение потерь продукта за счет предотвращения пригорания и деградации. Долговечность оборудования и снижение риска контаминации, что обеспечивает высокий ROI через сохранение репутации бренда и отсутствие штрафных санкций.

Кейс 3: Промышленные сушильные камеры (SMB/Индустриальный сегмент)

Задача: Обеспечение равномерного и контролируемого нагрева воздуха в сушильной камере для пиломатериалов или сельскохозяйственной продукции.

Решение: Установка нескольких ТЭНов 2-3 кВт, 220 В, 4,2 м из углеродистой стали (для экономии, поскольку среда неагрессивная). Длинные ТЭНы, расположенные по периметру камеры или в воздушных каналах, обеспечивают гомогенное распределение теплого воздуха. Длинные выводы проводов позволяют удобно подключать ТЭНы к централизованному блоку управления, избегая прокладки лишних кабелей внутри высокотемпературной зоны. Внедрение точных систем контроля влажности и температуры.

Результат: Оптимизация процесса сушки, сокращение времени цикла и снижение брака продукции за счет равномерного теплового воздействия. Экономия на первоначальных инвестициях благодаря выбору углеродистой стали. Повышение производительности и снижение энергозатрат на единицу продукции.
