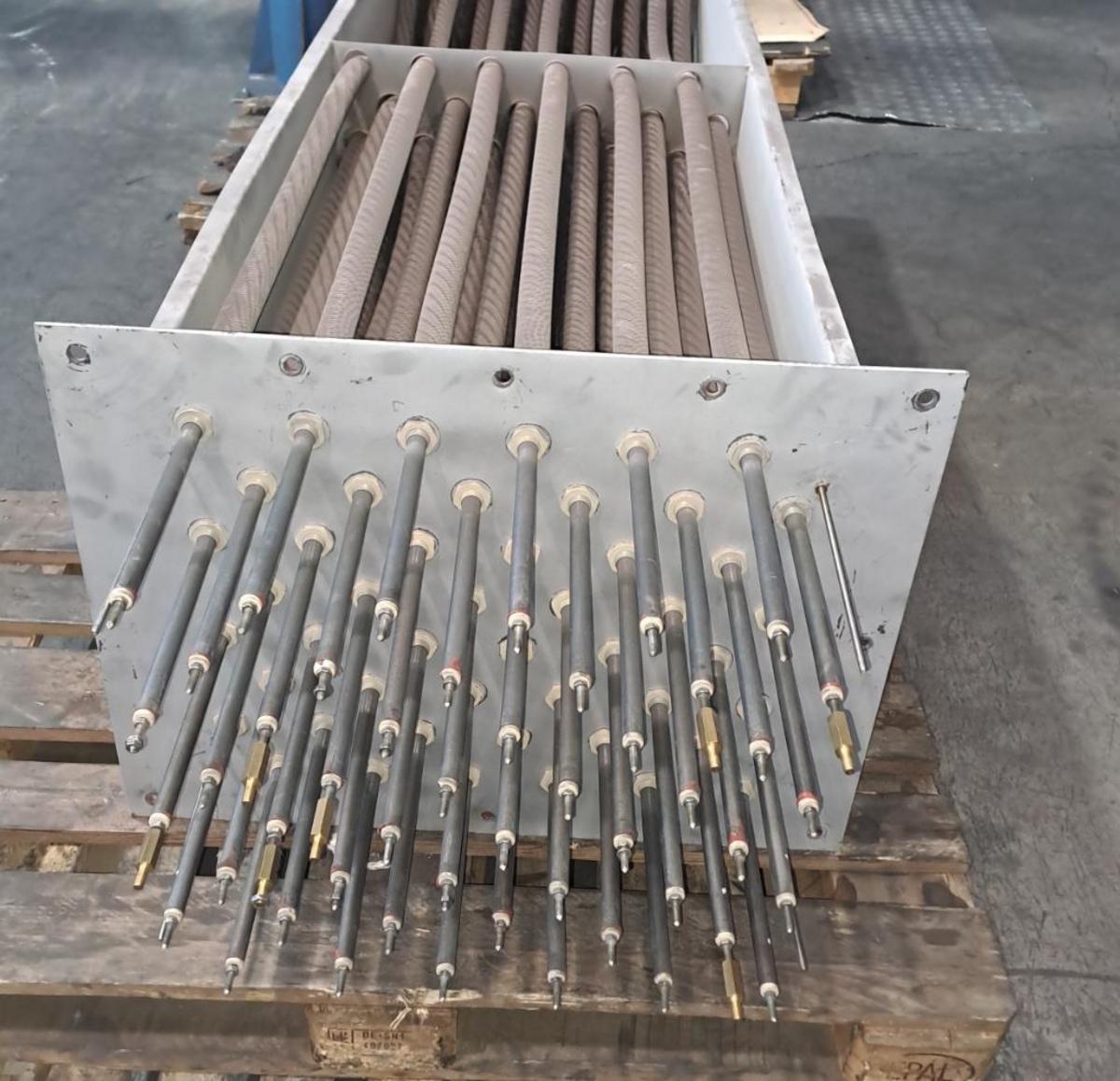

Тэн использующийся для нагрева изделий перед покраской. Мощность 160 кВт

ТЭНы мощностью 160 кВт для предварительного нагрева изделий перед покраской: конструкция, применение и особенности

ТЭНы (трубчатые электронагреватели) мощностью 160 кВт в контексте предварительного нагрева изделий перед покраской представляют собой специализированные системы, часто используемые в промышленных процессах подготовки металлических деталей к нанесению защитных покрытий, включая порошковую покраску. Хотя прямых упоминаний именно 160 кВт ТЭНов для этого применения в доступных источниках может быть недостаточно, такие мощности обычно реализуются через комплекты из множества элементов (например, для водонагревателей или крупных печей), адаптированные для воздушного нагрева в покрасочных камерах или зонах предварительного прогрева. Это позволяет равномерно подогревать изделия до целевых температур в диапазоне 150–250°C, существенно улучшая адгезию (сцепление) краски, что особенно критично при нанесении толстых слоев или работе с непроводящими материалами, такими как дерево, стекло или пластик.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки с нагревательной спиралью внутри, изолированной диэлектриком. Предназначен для нагрева различных сред — воздуха, воды, масел.
• Полимеризация: Процесс отверждения порошковой краски под воздействием высокой температуры, в результате которого порошок превращается в прочную и однородную полимерную пленку.
• Электростатическая порошковая покраска: Метод нанесения краски, при котором заряженные частицы порошка притягиваются к заземленному изделию, обеспечивая равномерное и эффективное покрытие.
• Оребрение: Специальные металлические пластины (ребра), приваренные к поверхности ТЭНа для увеличения площади теплообмена с воздушной средой, повышая эффективность нагрева.
• Конвективный нагрев: Передача тепла за счет движения нагретой среды (в данном случае — воздуха), обеспечивающая равномерное распределение температуры в объеме камеры.
• Адгезия: Сцепление поверхностей разнородных тел. В контексте покраски — способность краски прочно удерживаться на поверхности изделия.

Роль предварительного нагрева в процессе покраски

Предварительный нагрев изделий перед покраской является критически важным этапом в технологическом цикле, обеспечивающим не только повышение качества конечного покрытия, но и оптимизацию производственных затрат. Этот процесс необходим для:

• Повышения проводимости поверхности: Для электростатической порошковой покраски крайне важна достаточная электропроводность поверхности. Предварительный нагрев способствует этому, особенно для материалов с низкой собственной проводимостью (древесина, пластики, стекло), где дополнительно могут применяться антистатические средства.
• Обеспечения равномерного нанесения краски: Холодная поверхность может привести к неравномерному распределению электростатического заряда и, как следствие, к некачественному или неполному покрытию, особенно при попытке нанести толстые слои. Прогретая поверхность способствует более ровному осаждению порошка.
• Предотвращения конденсации влаги: На металлических деталях, поступающих из холодных зон, может образовываться конденсат, который негативно влияет на адгезию краски и может вызвать дефекты покрытия. Нагрев изделий до температур выше точки росы полностью исключает эту проблему.

После нанесения порошковой краски следует этап полимеризации в специальных печах, работающих при температурах 180–250°C. В этих печах ТЭНы играют ключевую роль, обеспечивая равномерное и контролируемое тепловое воздействие. Это приводит к отверждению порошка и его превращению в прочную полимерную пленку, которая обладает высокой адгезией, твердостью, устойчивостью к механическим повреждениям и отличной защитой от коррозии. Кроме того, нагрев до оптимальных температур помогает минимизировать образование воздушных пор в покрытии, что придает изделиям желаемый глянцевый вид и повышает их механическую прочность.

Практический аспект: Исследования показывают, что без адекватного предварительного нагрева на электростатически заряженной поверхности толстый слой краски может не прилипнуть равномерно, что в серийном производстве может привести к браку до 20–30% изделий, существенно увеличивая издержки.

Конструктивные особенности ТЭНов для нагрева перед покраской

ТЭНы, применяемые в системах предварительного нагрева и полимеризации перед покраской, спроектированы для работы в воздушной среде (конвективный нагрев). Это обуславливает их конструктивные особенности, направленные на максимальную теплоотдачу и устойчивость к высоким температурам и возможным перегревам. Ключевые параметры, на которые обращают внимание промышленные потребители:

Оребрение является ключевым элементом для систем воздушного нагрева в покрасочных камерах, поскольку оно увеличивает площадь теплообмена на 30–50%. Это позволяет не только быстрее достигать заданной температуры, но и обеспечивать значительно более равномерный нагрев по всему объему камеры, исключая образование «холодных зон», которые могут негативно сказаться на качестве покрытия.

В крупных производственных системах, таких как промышленные бойлеры (например, «Невский»), используются блоки ТЭНов высокой мощности. Эти принципы модульной конструкции применимы и к 160 кВт системам для покрасочных зон, где несколько элементов могут быть объединены и адаптированы для воздушного нагрева.

Пример практического расчета: Для покрасочной камеры размером 4,5×2,5×2,5 метра (объем около 28 м³) для нагрева воздуха до 200°C за 20–40 минут требуется около 12 нагревательных элементов мощностью приблизительно 13 кВт каждый (или эквивалент, например, 24 элемента по 6,7 кВт). Такой подход обеспечивает необходимую скорость и равномерность нагрева.

Применение в покрасочных линиях и печах полимеризации

Системы ТЭНов мощностью 160 кВт идеально подходят для оснащения крупных производственных линий и комплексов, где требуется высокая производительность и стабильное качество покрытия. Их основное применение включает:

• Зоны предварительного нагрева: Отдельные камеры или участки конвейерных линий, где изделия прогреваются перед непосредственным нанесением краски. Цель – удаление поверхностной влаги, обезжиривание и активация поверхности для улучшения адгезии электростатически наносимых порошков.
• Печи полимеризации: Основное и наиболее ответственное применение. Это камеры с высокоэффективной теплоизоляцией, часто с зеркальными внутренними поверхностями для минимизации теплопотерь. ТЭНы обычно монтируются на боковых стенах, обеспечивая равномерный нагрев. Принудительная циркуляция воздуха с помощью вентиляторов и точный контроль температуры терморегуляторами критичны для процесса отверждения порошковой краски.

Установка ТЭНов в печах полимеризации может осуществляться различными способами: под фальшполом, на стенах или даже в потолочных нишах. Важно, чтобы расположение элементов и система вентиляции обеспечивали гомогенное (однородное) температурное поле по всему объему камеры, предотвращая локальные перегревы или недогревы. Применение длинных (до 4 метров) оребренных ТЭНов особенно актуально для крупных объектов, таких как металлоконструкции или элементы судового ремонта, где требуется обогрев больших объемов.

Сравнительная таблица нагревательных систем для покрасочных линий

Выбор оптимального типа нагревателя для покрасочных камер является стратегическим решением, влияющим на качество продукции, энергопотребление и общую операционную эффективность. Рассмотрим основные альтернативы ТЭНам:

Из анализа видно, что ТЭНы остаются наиболее универсальным и экономически эффективным решением для большинства задач предварительного нагрева и полимеризации в промышленных покрасочных линиях, предлагая оптимальный баланс между равномерностью нагрева, стоимостью и эксплуатационными характеристиками.

Преимущества и экономика использования систем ТЭНов 160 кВт

Внедрение и эксплуатация систем ТЭНов мощностью 160 кВт для предварительного нагрева изделий перед покраской обеспечивает ряд ключевых преимуществ, которые напрямую влияют на экономические показатели производства:

• Повышение эффективности производства: За счет стабилизации процесса предварительного нагрева и полимеризации, процент брака изделий, вызванного некачественным покрытием, значительно снижается. Это напрямую влияет на снижение издержек на переработку или утилизацию дефектной продукции. Ожидаемый ресурс до 10 000 часов работы обеспечивает долгосрочную стабильность производственного цикла.
• Экономическая выгода: Современные ТЭНы производятся с применением оптимизированных технологий, позволяющих минимизировать расход материалов без ущерба для рабочих характеристик. Это снижает себестоимость самих нагревателей и, как следствие, инвестиции в оборудование. Комплексные поставки систем на 160 кВт часто включают НДС-вычеты и оптимизированную логистику, что дополнительно снижает общие затраты.
• Высокая адаптивность и надежность: ТЭНы спроектированы выдерживать интенсивный обдув воздухом и кратковременные перегревы, что критично в условиях промышленных покрасочных цехов. Они легко интегрируются в существующие и новые производственные линии, обеспечивая гибкость в масштабировании.
• Безопасность и контроль: Использование терморегуляторов и высококачественных уплотнителей обеспечивает точный контроль температуры и безопасность эксплуатации. Системы ТЭНов позволяют быстро (в пределах 25–50 минут) достигать рабочих температур на изделиях, что сокращает время цикла производства.

Практические кейсы:

• Крупная производственная компания «Марион» успешно внедрила комплект из 12 ТЭНов для модернизации печи полимеризации размером 4,5×2,5 метра на заводе металлоконструкций. Это позволило значительно сократить время цикла и повысить качество покрытия крупногабаритных изделий.
• Гатчинский завод ТЭН, специализирующийся на производстве нагревательного оборудования, разработал и поставил системы для печей полимеризации, работающих как от 220 В, так и от 380 В, демонстрируя гибкость в решениях для различных производственных нужд.

Переходя от общих принципов и конструктивных особенностей систем ТЭНов к практической реализации, рассмотрим комплексный подход к внедрению, оптимизации и управлению такими мощными нагревательными решениями в условиях современного промышленного производства.

Продвинутая практика и внедрение систем ТЭНов мощностью 160 кВт

Эффективное использование систем ТЭНов мощностью 160 кВт в промышленных покрасочных линиях выходит за рамки простого монтажа нагревательных элементов. Оно требует комплексного подхода к проектированию, интеграции с существующими технологическими процессами, тонкой настройке и регулярному обслуживанию. Цель — не только обеспечить необходимый температурный режим, но и максимизировать экономическую отдачу, минимизировать риски и гарантировать долгосрочную стабильность работы.

Проектирование и архитектура систем нагрева

Разработка системы нагрева на 160 кВт начинается с детального проектирования, учитывающего специфику производственного процесса и особенности камеры. Ключевые аспекты архитектуры:

• Геометрия камеры и изоляция: Оптимальная форма камеры и выбор высококачественных изоляционных материалов (например, базальтовая вата, керамическое волокно) минимизируют теплопотери и обеспечивают быстрое достижение рабочих температур. Расчеты теплопотерь критически важны для определения необходимой мощности.
• Системы циркуляции воздуха: Вентиляторы и воздуховоды должны быть спроектированы таким образом, чтобы создавать равномерный ламинарный или турбулентный поток воздуха, который эффективно переносит тепло от ТЭНов к изделиям. Это исключает зоны застоя и обеспечивает однородность температуры.
• Интеграция с АСУ ТП (Автоматизированная Система Управления Технологическими Процессами): Современные системы ТЭНов должны быть интегрированы с PLC (Программируемыми Логическими Контроллерами) и SCADA (Supervisory Control and Data Acquisition) системами. Это позволяет автоматизировать контроль температуры, времени нагрева, работы вентиляторов и аварийных систем, а также собирать данные для последующего анализа и оптимизации.
• Материаловедение: Выбор материалов для ТЭНов (нержавеющая сталь, сплавы) должен основываться на анализе потенциальных химических воздействий (пары краски, растворители), влажности и абразивных частиц в воздухе. Это обеспечивает долгий срок службы и устойчивость к коррозии.
• Системы безопасности: Включение аварийных термостатов, датчиков перегрева, систем отключения при открытии дверей камеры и средств противопожарной защиты является обязательным.

Пошаговая реализация проекта внедрения ТЭН-системы

Внедрение мощной нагревательной системы — это проект, требующий поэтапного подхода и междисциплинарной команды:

1. Этап 1: Анализ потребностей и техническое задание (ТЗ)
   • Определение объема камеры, диапазона рабочих температур, требуемого времени нагрева.
   • Анализ типов изделий, их материалов и размеров.
   • Расчет необходимой мощности системы и выбор типа ТЭНов (оребренные, прямые, U-образные).
   • Формирование бюджета проекта и оценка сроков.
   • Роли: Руководитель проекта, технолог, инженер-теплотехник.
   • Артефакты: ТЗ, предварительная смета, график проекта.
2. Этап 2: Детальное проектирование и закупка оборудования
   • Разработка электрических схем подключения, схем расположения ТЭНов и системы циркуляции воздуха.
   • Подготовка спецификаций для закупки нагревательных элементов, вентиляторов, терморегуляторов, силовых кабелей и шкафов управления.
   • Выбор надежных поставщиков оборудования с учетом сроков поставки и гарантий.
   • Роли: Инженер-конструктор, инженер-электрик, специалист по закупкам.
   • Артефакты: Проектная документация, спецификации оборудования, договора поставки.
3. Этап 3: Монтаж и пусконаладочные работы
   • Подготовка монтажной площадки, установка несущих конструкций.
   • Непосредственный монтаж ТЭНов (крепление на шпильки М6), подключение к силовой сети через щиты управления.
   • Установка и подключение вентиляционных систем, датчиков температуры.
   • Первичный запуск и тестирование системы на различных режимах (например, тест на 450°C для ТЭНов) с контролем равномерности нагрева.
   • Роли: Монтажная бригада, инженер-электрик, инженер по автоматизации.
   • Артефакты: Акты монтажа, протоколы пусконаладочных испытаний.
4. Этап 4: Оптимизация и обучение персонала
   • Точная настройка параметров работы системы (алгоритмы терморегуляции, скорости вентиляторов) для достижения оптимальной равномерности и энергоэффективности.
   • Обучение операторов и обслуживающего персонала правилам эксплуатации, мониторинга и устранения типовых неисправностей.
   • Разработка инструкций по эксплуатации и обслуживанию.
   • Роли: Инженер по автоматизации, технолог, руководитель производства.
   • Артефакты: Инструкции по эксплуатации, программа обучения, отчет по оптимизации.

Экономическая эффективность и метрики ROI

Инвестиции в системы предварительного нагрева на ТЭНах окупаются за счет повышения качества продукции и оптимизации производственных процессов. Для оценки экономической эффективности используется показатель ROI (Return on Investment):

ROI = ((Выгода от инвестиций – Стоимость инвестиций) / Стоимость инвестиций) × 100%

Ключевые метрики, влияющие на ROI:

• Снижение процента брака: Предварительный нагрев сокращает брак на 20–30% (по сравнению с отсутствием нагрева), что приводит к прямой экономии на материалах, переработке и отходах.
• Экономия энергопотребления: Хотя ТЭНы потребляют электроэнергию, их высокая эффективность, возможность точного регулирования и длительный срок службы (до 10 000 часов) делают их экономически выгоднее газовых систем в некоторых случаях. Оребренные ТЭНы, например, на 30–50% эффективнее неоребренных в воздушной среде.
• Увеличение пропускной способности: Быстрый и контролируемый нагрев сокращает время цикла, увеличивая производительность покрасочной линии.
• Повышение долговечности покрытия: Улучшенная адгезия и равномерная полимеризация обеспечивают более прочное и стойкое покрытие, что повышает ценность конечного продукта и удовлетворенность клиентов.

Total Cost of Ownership (TCO) — это еще один важный показатель, включающий не только первоначальные инвестиции, но и все затраты на протяжении жизненного цикла системы:

• Капитальные затраты (CAPEX): Стоимость ТЭНов, вентиляторов, систем управления, монтажа.
• Операционные затраты (OPEX): Энергопотребление, регулярное техническое обслуживание, замена изнашиваемых элементов (фильтров, вентиляторов, датчиков), зарплата обслуживающего персонала.
• Затраты на простои: Потери от незапланированных остановок производства из-за поломок оборудования.

Детальный расчет TCO позволяет выбрать наиболее выгодное решение в долгосрочной перспективе.

Типовые сценарии внедрения и кейсы

1. Сценарий 1: Модернизация существующей покрасочной линии на малом и среднем предприятии (SMB)
   • Задача: Улучшить качество покрытия, снизить брак, сократить время цикла на устаревшей линии.
   • Решение: Интеграция модульного комплекта ТЭНов на 50–80 кВт (с возможностью расширения до 160 кВт) в существующую камеру предварительного нагрева. Установка дополнительных вентиляторов и простых терморегуляторов.
   • Результат: Снижение брака на 15–20%, ускорение прогрева на 10–15%, повышение конкурентоспособности продукции.
2. Сценарий 2: Строительство новой крупной покрасочной камеры на предприятии федерального масштаба (Enterprise)
   • Задача: Создание высокопроизводительной линии с максимальной автоматизацией и минимальным процентом брака для крупногабаритных металлоконструкций.
   • Решение: Проектирование и внедрение полной системы ТЭНов мощностью 160 кВт с оребрением, интегрированной в АСУ ТП. Применение 4-метровых ТЭНов, многозонного контроля температуры, прецизионных систем циркуляции воздуха.
   • Результат: Стабильно высокий уровень качества покрытия (брак менее 5%), оптимальное энергопотребление, высокая пропускная способность, полный контроль над процессом.
3. Сценарий 3: Производство изделий для регулируемых отраслей (например, аэрокосмическая или медицинская)
   • Задача: Обеспечение строжайших требований к однородности покрытия, минимизации дефектов и долговечности для критически важных компонентов.
   • Решение: Использование ТЭНов из специальных марок нержавеющей стали (например, 10Х17Н13М2Т) для обеспечения химической и термической стабильности. Внедрение гибридных систем (ТЭН + ИК) для достижения максимальной точности. Двойной контур контроля температуры, предиктивная аналитика.
   • Результат: Соответствие отраслевым стандартам, высокая надежность компонентов, минимальный риск отказа, прослеживаемость всех параметров процесса.

Операционное обслуживание и предотвращение сбоев: Чек-лист

Регулярное обслуживание критически важно для продления срока службы ТЭН-системы и предотвращения дорогостоящих простоев. Ниже представлен чек-лист для персонала:

Ежедневный осмотр

• Проверка показаний терморегуляторов и датчиков температуры на соответствие заданным параметрам.
• Визуальный осмотр вентиляторов: отсутствие посторонних шумов, вибраций.
• Контроль чистоты воздухозаборных решеток.

Еженедельное обслуживание

• Очистка оребренных поверхностей ТЭНов от пыли и мелких частиц (сжатым воздухом или мягкой щеткой) для поддержания эффективности теплообмена.
• Проверка электрических соединений в шкафах управления на предмет ослабления или перегрева.
• Контроль состояния изоляции кабелей.

Ежемесячное обслуживание

• Измерение сопротивления изоляции ТЭНов (мегаомметром) для выявления потенциальных проблем.
• Проверка работы всех защитных устройств (аварийные термостаты, реле).
• Контроль износа подшипников вентиляторов.

Ежегодное/плановое обслуживание

• Полная ревизия электрической части, проверка контакторов и реле.
• Калибровка датчиков температуры.
• Оценка состояния материалов трубок ТЭНов на предмет коррозии или деформации.
• Плановая замена элементов с ограниченным ресурсом (при необходимости, например, каждые 7000–10000 часов).

Типичные ошибки, которых следует избегать:

• Отсутствие оребрения или его загрязнение: Приводит к низкой теплоотдаче, неравномерному нагреву и перерасходу энергии.
• Недостаточная вентиляция: Вызывает локальный перегрев ТЭНов, сокращает их ресурс и ведет к неравномерному прогреву изделий.
• Неправильное напряжение или подключение: Приводит к быстрому выходу ТЭНов из строя (например, сгорание за 1000 часов вместо 10 000).

Инновации и перспективы развития систем нагрева

Индустрия нагревательного оборудования не стоит на месте, предлагая новые решения для повышения эффективности и экологичности. В контексте систем 160 кВт для покрасочных линий актуальны следующие направления:

• Гибридные системы нагрева: Интеграция ТЭНов с инфракрасными (ИК) излучателями позволяет сочетать преимущества конвективного и радиационного нагрева. Это ускоряет процесс предварительного нагрева на 15–20% и улучшает качество адгезии.
• «Умная» автоматика и IoT: Внедрение датчиков температуры, влажности, скорости воздушных потоков, а также систем искусственного интеллекта (ИИ) и машинного обучения (МО) для прогнозирования потребностей в нагреве и оптимизации энергопотребления. Это позволяет в реальном времени корректировать параметры нагрева в соответствии с технической документацией краски и минимизировать издержки.
• Экологичность и энергоэффективность: Разработка ТЭНов с еще более высоким КПД, применение рекуперации тепла, а также использование материалов с меньшим углеродным следом становятся приоритетом для производителей, таких как «Электротени» и Гатчинский завод ТЭН.
• Предиктивное обслуживание: Системы мониторинга состояния ТЭНов и других компонентов позволяют заранее выявлять потенциальные неисправности и планировать обслуживание, минимизируя незапланированные простои.
