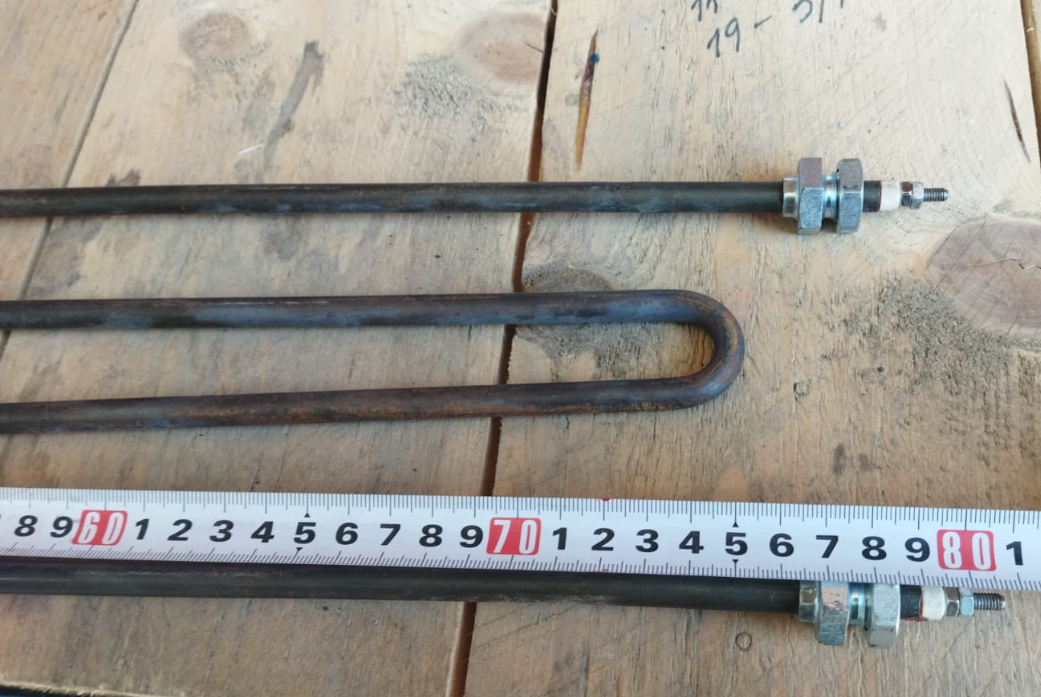

Тэн доя канальной канализации. Мощность 2.5кВт

Обеспечение бесперебойной работы канализационных систем: применение канальных ТЭНов мощностью 2.5 кВт

Эффективное функционирование систем водоотведения и канализации, особенно в условиях низких температур, является критически важным для промышленных, муниципальных и коммерческих объектов. Замерзание сточных вод в коллекторах и трубопроводах приводит к аварийным ситуациям, значительным финансовым потерям и экологическим рискам. Канальные трубчатые электрические нагреватели (ТЭНы) мощностью 2.5 кВт представляют собой специализированное решение для поддержания стабильной положительной температуры в каналах вентиляционных систем, воздуховодах или непосредственно в коммуникациях, предотвращая образование льда.

Их применение позволяет обеспечить бесперебойную работу инфраструктуры даже в самые суровые морозы, минимизируя эксплуатационные риски и затраты на устранение последствий аварий, гарантируя стабильность бизнес-процессов и соответствие экологическим нормам.

Ключевые понятия и терминология

• ТЭН (трубчатый электрический нагреватель): Герметичный электрический нагревательный элемент, состоящий из резистивной спирали, помещенной в металлическую оболочку и изолированной от нее диэлектриком (обычно периклазом). Предназначен для прямого или косвенного нагрева различных сред.
• Канальный ТЭН: Специализированный ТЭН, разработанный для установки в воздуховоды, вентиляционные каналы или коллекторы с целью подогрева проходящего потока воздуха или газов. В контексте канализационных систем, он нагревает воздух, циркулирующий в каналах или вокруг трубопроводов, предотвращая замерзание стоков.
• Периклаз (оксид магния): Высокотемпературный, инертный диэлектрический наполнитель, используемый в конструкции ТЭНов. Обеспечивает эффективную электрическую изоляцию нагревательной спирали от внешней металлической оболочки, одновременно обладая высокой теплопроводностью для передачи тепла.
• Нихромовая спираль: Нагревательный элемент, изготовленный из сплава никеля и хрома. Отличается высоким электрическим сопротивлением, что позволяет ей нагреваться до высоких температур при прохождении электрического тока, а также устойчивостью к окислению и деформации при эксплуатации.
• IP-рейтинг (Ingress Protection Rating): Международный стандарт классификации степеней защиты оболочки электротехнического оборудования от проникновения твердых предметов (пыли) и воды. Например, IP43 обозначает защиту от твердых частиц размером более 1 мм и от брызг воды, падающих под углом до 60°.

Технические параметры и конструкция канальных ТЭНов 2.5 кВт

Канальные ТЭНы мощностью 2.5 кВт представляют собой оптимальное решение для широкого спектра задач по предотвращению замерзания в канализационной инфраструктуре. Эти нагреватели относятся к сегменту среднего класса, обеспечивая баланс между производительностью и энергопотреблением. Рассмотрим их ключевые технические характеристики и конструктивные особенности более детально:

• Номинальная мощность: 2.5 кВт. Это значение мощности является достаточным для эффективного поддержания положительной температуры в локальных участках канализационных каналов, вентиляционных шахтах или в малых и средних коллекторах. Мощность тщательно подбирается с учетом теплопотерь, объема обогреваемого пространства и требуемой скорости нагрева.
• Рабочее напряжение: Для ТЭНов мощностью до 3 кВт стандартным является однофазное подключение к сети 220 В. Это обеспечивает простоту интеграции в большинство промышленных и коммунальных электросетей без необходимости сложного трехфазного оборудования. Для более мощных систем обычно используются трехфазные нагреватели на 380 В.
• Материал нагревательного элемента (оболочки): Основным материалом для оболочки ТЭНов, применяемых в канализационных системах, является нержавеющая сталь (как правило, марки AISI 304 или AISI 316). Выбор нержавеющей стали обусловлен её выдающейся коррозионной стойкостью к влажности, агрессивным химическим средам (например, аммиак, сероводород, содержащиеся в сточных водах), а также способностью выдерживать значительные перепады температур и механические нагрузки. В некоторых специализированных применениях встречаются керамические корпуса, но для условий канализации нержавеющая сталь обеспечивает максимальную надежность.
• Внутреннее устройство: Внутри герметичной металлической трубки из нержавеющей стали располагается нихромовая нагревательная спираль. Пространство между спиралью и оболочкой заполняется мелкодисперсным периклазом (оксидом магния). Эта сложная конструкция обеспечивает:
  • Высокую теплопроводность: Периклаз эффективно передает тепло от нагретой спирали к внешней оболочке ТЭНа.
  • Надежную электрическую изоляцию: Предотвращает контакт спирали с металлической оболочкой, исключая риск короткого замыкания и обеспечивая электробезопасность.
  • Равномерный нагрев: Обеспечивает однородное распределение тепла по всей длине нагревательного элемента, что повышает его КПД (коэффициент полезного действия) и срок службы.
• Рабочая температура оболочки: Современные ТЭНы способны выдерживать рабочую температуру оболочки до 800°C. В реальных условиях эксплуатации для предотвращения замерзания стоков требуется поддержание температуры воздуха в диапазоне от +5°C до +10°C. Такой температурный режим значительно ниже максимальных возможностей ТЭНа, что гарантирует его работу в щадящем режиме, увеличивая ресурс и долговечность.
• Форм-фактор: Для канальных систем наиболее эффективны трубчатые, блочные или кольцевые ТЭНы.
  • Трубчатые ТЭНы: Могут иметь прямую, U-образную или спиральную форму, оптимизированную для максимальной площади теплообмена.
  • Блочные ТЭНы: Представляют собой модули, состоящие из нескольких трубчатых элементов, объединенных в единый корпус. Это обеспечивает более высокую общую мощность и равномерное распределение тепла по сечению канала.
  • Кольцевые ТЭНы: Используются для нагрева воздуха, проходящего через круглые каналы, обеспечивая концентрический нагрев.
• Системы защиты: Безопасность и надежность эксплуатации канальных ТЭНов критически важны. Поэтому они, как правило, оснащены встроенной автоматической защитой от перегрева, которая включает:
  • Температурные выключатели (термостаты): Автоматически отключают питание при превышении заданной пороговой температуры.
  • Плавкие предохранители: Предотвращают критический перегрев и повреждение ТЭНа в случае сбоя термостата.

  Дополнительно, конструкция предусматривает защитный корпус из оцинкованной или алюминизированной стали с резиновыми уплотнителями, обеспечивающими герметичность соединения с воздуховодом и минимизацию утечек воздуха.

Сравнительный анализ вариантов канальных ТЭНов для систем канализации

Выбор оптимального типа канального ТЭНа для конкретного применения в канализационной инфраструктуре — это стратегическое решение, которое должно учитывать условия эксплуатации, требуемый уровень надежности, энергоэффективность и совокупную стоимость владения (TCO). Ниже представлена сравнительная таблица наиболее распространенных типов канальных ТЭНов, подходящих для номинальной мощности 2.5 кВт, с учетом их применимости в агрессивных средах.

Исходя из специфики применения в канализационных системах, где главными факторами являются устойчивость к коррозии, влажности и долговечность, трубчатые ТЭНы из нержавеющей стали (как отдельные, так и в составе блочных систем) являются наиболее сбалансированным и надежным решением. Их конструкция с полностью защищенной спиралью и герметичной оболочкой обеспечивает максимальную безопасность эксплуатации и минимальные риски выхода из строя, что критически важно для предотвращения аварийных ситуаций.

Определив основные типы и технические аспекты канальных ТЭНов мощностью 2.5 кВт, перейдем к более глубокому анализу их стратегического внедрения, практической реализации и экономической эффективности в реальных эксплуатационных условиях.

Продвинутая практика и внедрение канальных ТЭНов 2.5 кВт: от планирования до оптимизации

Выбор подходящего канального ТЭНа мощностью 2.5 кВт – это лишь первый шаг в комплексной стратегии по обеспечению бесперебойной работы канализационной инфраструктуры. Эффективное внедрение требует детального планирования, тщательной реализации, а также понимания экономических выгод и операционных преимуществ. Этот раздел посвящен архитектуре решений, пошаговым процессам, интеграциям и практическим сценариям использования, которые помогут C-level менеджерам, техническим директорам и специалистам принять обоснованные решения.

Оптимизация применения и стратегическое значение в канализационных системах

Применение канальных ТЭНов мощностью 2.5 кВт в канализационных системах выходит за рамки простого обогрева. Оно является частью комплексной стратегии по минимизации рисков, снижению эксплуатационных затрат и обеспечению устойчивости инфраструктуры. Основные направления оптимизации включают:

1. Минимизация аварийных ситуаций: Замерзание сточных вод ведет к разрушению трубопроводов, переполнению коллекторов и серьезным экологическим нарушениям. Внедрение ТЭНов позволяет полностью исключить риски, связанные с температурным воздействием, предотвращая дорогостоящие ремонты, простои объектов и штрафы. Это прямо влияет на финансовую устойчивость предприятия и его репутацию.
2. Обеспечение непрерывности технологических процессов: Для промышленных предприятий с непрерывными или чувствительными к температуре производственными циклами, стабильное функционирование канализации является залогом бесперебойной работы. Канальные ТЭНы гарантируют поддержание необходимых условий, исключая влияние внешних климатических факторов.
3. Сокращение операционных издержек (OpEx): Затраты на экстренный вызов аварийных служб, использование специализированной отопительной техники (парогенераторы, тепловые пушки) и ручной труд для устранения замерзаний многократно превосходят стоимость плановой эксплуатации систем электрообогрева. Автоматизированные системы с ТЭНами позволяют прогнозировать и контролировать расходы.
4. Продление срока службы инфраструктуры: Циклы замерзания и оттаивания вызывают механические напряжения в материалах труб и уплотнений, ускоряя их износ и деградацию. Поддержание стабильной положительной температуры значительно продлевает ресурс канализационных коммуникаций, откладывая капитальный ремонт и замену.
5. Интеграция с системами автоматизации: Современные канальные ТЭНы могут быть интегрированы с централизованными системами управления зданием (BMS) или промышленными системами SCADA (Supervisory Control and Data Acquisition). Это позволяет осуществлять точное регулирование температуры, удаленный мониторинг состояния нагревателей и автоматическое управление на основе данных от термодатчиков, оптимизируя энергопотребление.

Пошаговая реализация проекта по внедрению канального ТЭНа 2.5 кВт

Внедрение системы электрообогрева на базе канальных ТЭНов мощностью 2.5 кВт требует структурированного подхода. Ниже представлены ключевые этапы реализации, включая распределение ролей, необходимые артефакты и механизмы контроля качества:

1. Этап 1: Аудит, анализ и проектирование
   • Задача: Детальная оценка существующей канализационной системы, идентификация участков, наиболее подверженных риску замерзания. Расчет теплопотерь, определение требуемой мощности нагревателей, выбор оптимального места установки и схемы подключения.
   • Роли: Инженер-проектировщик, теплотехник, специалист по промышленной автоматизации, архитектор систем (для интеграции).
   • Артефакты: Техническое задание (ТЗ) на проектирование, проектная документация (схемы, разрезы, спецификации оборудования), расчеты теплового баланса, смета расходов (CapEx).
   • Контроль качества: Соответствие проектных решений действующим строительным нормам и правилам (СНиП), ГОСТам (например, ГОСТ 13268-88 для ТЭНов), а также внутренним стандартам безопасности и надежности объекта. Проверка экономической целесообразности предложенных решений.
2. Этап 2: Выбор и закупка оборудования
   • Задача: Подбор конкретных моделей ТЭНов 2.5 кВт с учетом проектных требований (материал оболочки — нержавеющая сталь AISI 304/316, требуемый IP-рейтинг от IP43 и выше, наличие встроенных систем защиты). Выбор сопутствующего оборудования: термостаты, датчики температуры, контроллеры, силовые кабели (с термостойкой изоляцией), защитная коммутационная аппаратура (УЗО, автоматические выключатели).
   • Роли: Специалист по закупкам, инженер-комплектовщик, юрист (для проверки договоров).
   • Артефакты: Коммерческие предложения от поставщиков, сравнительные таблицы технических характеристик, сертификаты соответствия (ГОСТ, ISO), гарантийные обязательства производителей, протоколы входного контроля качества.
   • Контроль качества: Проверка подлинности сертификатов, соответствие выбранного оборудования спецификациям проекта. Анализ надежности поставщика и производителя, доступность сервисного обслуживания.
3. Этап 3: Монтаж и электрическое подключение
   • Задача: Установка ТЭНа или блочного нагревателя в предусмотренный канал, обеспечение герметичности соединений с воздуховодами. Прокладка электрических кабелей в соответствии с проектной документацией и нормами электробезопасности. Подключение ТЭНа к электросети через управляющие и защитные устройства. Монтаж термодатчиков в контрольных точках.
   • Роли: Монтажная бригада (сертифицированные электрики, слесари), инженер по электромонтажу, специалист по КИПиА (контрольно-измерительные приборы и автоматика).
   • Артефакты: Акт скрытых работ (при необходимости), протоколы электроизмерений (сопротивление изоляции), акты приемки-передачи монтажных работ.
   • Контроль качества: Проверка качества изоляции электропроводки, надежности креплений ТЭНа, герметичности воздуховодов, корректности всех электрических и сигнальных подключений. Тестирование работы защитных устройств.
4. Этап 4: Пусконаладка, калибровка и тестирование
   • Задача: Проверка общей работоспособности системы, калибровка датчиков температуры и термостатов. Настройка алгоритмов управления нагревом (например, включение при +3°C, отключение при +8°C). Тестирование системы в различных режимах, включая имитацию аварийных ситуаций (например, перегрев).
   • Роли: Инженер-наладчик, специалист по автоматизации, представитель заказчика.
   • Артефакты: Акт пусконаладочных работ, отчет о тестировании системы, инструкции по эксплуатации и аварийным ситуациям.
   • Контроль качества: Достижение заданных температурных параметров, стабильность работы автоматики, отсутствие сбоев и ложных срабатываний. Проверка соответствия фактического энергопотребления расчетному.
5. Этап 5: Эксплуатация и техническое обслуживание
   • Задача: Регулярный мониторинг состояния ТЭНа и всей системы обогрева. Планово-предупредительное обслуживание (ППР): очистка от пыли и отложений, проверка целостности электрических соединений, периодическая калибровка термодатчиков, проверка срабатывания защитных устройств.
   • Роли: Технический персонал объекта, инженер по эксплуатации.
   • Артефакты: Журнал технического обслуживания, регламент ППР, отчеты о выявленных неисправностях и проведенных ремонтах.
   • Контроль качества: Отсутствие незапланированных простоев, стабильное поддержание требуемой температуры, своевременное выявление и устранение потенциальных проблем. Мониторинг фактических затрат на электроэнергию (OpEx).

Экономическая целесообразность и расчет ROI

Инвестиции в канальные ТЭНы 2.5 кВт для предотвращения замерзания канализационных систем демонстрируют высокую экономическую эффективность и быстрый возврат инвестиций (ROI), главным образом за счет минимизации потенциальных убытков от аварийных ситуаций и оптимизации операционных расходов.

• Предотвращенные потери от аварий: Разрыв канализационных труб, затопление территории или остановка производственных процессов из-за замерзания может привести к прямым убыткам от 500 000 до нескольких миллионов рублей. Эти убытки включают стоимость ремонта инфраструктуры, затраты на ликвидацию последствий (очистка, дезинфекция), экологические штрафы, компенсации третьим лицам и потери от простоя бизнеса. Средний срок службы качественного ТЭНа 2.5 кВт составляет 5-7 лет, а его первоначальная стоимость (CapEx) обычно находится в диапазоне от 10 000 до 30 000 рублей за единицу, плюс расходы на профессиональный монтаж (ориентировочно 5 000-15 000 рублей).
• Снижение эксплуатационных расходов (OpEx): Регулярные вызовы аварийных бригад, использование дорогостоящего оборудования (тепловые пушки, парогенераторы) для устранения замерзаний, а также ручной труд по разморозке – это значительные и часто непредсказуемые OpEx. Энергопотребление ТЭНа 2.5 кВт, работающего под управлением термостата, является контролируемым и предсказуемым. Например, при активной работе 8 часов в сутки (что является типичным для поддержания температуры в холодный период), ТЭН потребляет около 20 кВт*ч в сутки или 600 кВт*ч в месяц. При средней стоимости электроэнергии для бизнеса 6-8 руб./кВт*ч, ежемесячные затраты на электроэнергию составят 3600-4800 руб. Эти затраты значительно ниже непредсказуемых аварийных издержек.
• Увеличение срока службы инфраструктуры: Постоянные циклы замерзания/оттаивания создают внутренние напряжения в материалах труб и соединений, приводя к их преждевременному износу и разрушению. Поддержание стабильной положительной температуры снижает механические нагрузки на систему, тем самым продлевая срок службы всей канализационной инфраструктуры и отсрочивая капитальные инвестиции в её замену.

Формула расчета ROI (Return on Investment):

ROI = ((Выгода от предотвращенных аварий + Экономия на операционных расходах) – Общая стоимость внедрения и эксплуатации ТЭНа) / Общая стоимость внедрения и эксплуатации ТЭНа × 100%

Пример экономического эффекта:
Рассмотрим гипотетический сценарий для промышленного объекта в регионе с длительными морозами (5 месяцев в году).

• Средняя стоимость предотвращенной крупной аварии за сезон: 850 000 руб.
• Общая стоимость установки одного ТЭНа 2.5 кВт (CapEx): 25 000 руб. (ТЭН) + 10 000 руб. (монтаж) = 35 000 руб.
• Эксплуатационные расходы за сезон (OpEx): 5 месяцев * 4000 руб./месяц (электроэнергия) = 20 000 руб.
• Общие затраты на ТЭН за сезон = 35 000 руб. + 20 000 руб. = 55 000 руб.

ROI = (850 000 руб. – 55 000 руб.) / 55 000 руб. × 100% ≈ 1445%

Такой высокий ROI свидетельствует о критической важности и быстрой окупаемости инвестиций в превентивные меры по обогреву канализационных систем. Даже при более консервативных оценках, экономический эффект остается значительным.

Кейсы и паттерны применения канальных ТЭНов 2.5 кВт

Применение канальных ТЭНов мощностью 2.5 кВт может быть адаптировано к различным масштабам и требованиям предприятий, демонстрируя свою эффективность в разнообразных условиях.

• Кейс 1: Объект малого и среднего бизнеса (SMB) – Автосервис.
  • Проблема: Зимой регулярно замерзала сливная труба от моечного отделения до основного коллектора длиной около 20 метров, проложенная в неотапливаемом подсобном помещении и на улице. Это приводило к простоям моечной зоны, потере клиентов и необходимости экстренного вызова сантехников.
  • Решение: Установка двух трубчатых ТЭНов 2.5 кВт из нержавеющей стали (AISI 304) в специально смонтированный изолированный канал вокруг проблемного участка трубы. ТЭНы были подключены через программируемый термостат, активирующий нагрев при температуре воздуха в канале ниже +3°C и отключающий при +8°C.
  • Результат: За три последующих отопительных сезона не было зафиксировано ни одного случая замерзания. Ежемесячные затраты на электроэнергию составили в среднем 3500-4000 руб. в холодные месяцы, что значительно ниже стоимости одного аварийного вызова и потери прибыли от простоя. ROI составил порядка 1200% за первый сезон.
• Кейс 2: Крупное предприятие (Enterprise) – Металлургический комбинат.
  • Проблема: В системе ливневой канализации, отводящей стоки с большой площади цехов, возникали ледяные пробки в основных коллекторах диаметром до 800 мм, расположенных в подземных проходных каналах. Это приводило к переполнению системы, задержке отвода технологических вод и риску повреждения оборудования.
  • Решение: Интеграция нескольких блочных канальных ТЭНов мощностью 2.5 кВт каждый (общая мощность участка составила 10 кВт) в ключевые секции вентиляционных каналов, связанных с коллекторами. Система была подключена к центральной АСУТП (автоматизированная система управления технологическим процессом) комбината, обеспечивающей автоматическое управление и мониторинг температуры по сети датчиков.
  • Результат: Полная стабилизация температурного режима в критических участках коллекторов, исключение образования наледи. Повышена общая надежность системы водоотведения, снижены риски производственных простоев. Система позволяет осуществлять предиктивное обслуживание на основе данных мониторинга.
• Кейс 3: Объект с регулируемыми требованиями (Regulated) – Фармацевтическое производство.
  • Проблема: Необходимость поддержания строго определенного температурного режима (не ниже +5°C) в дренажной системе для стоков, содержащих высокоактивные реагенты, чувствительные к низким температурам. Высокие требования к герметичности, безопасности и предотвращению любого загрязнения.
  • Решение: Применение специализированных трубчатых ТЭНов 2.5 кВт из нержавеющей стали AISI 316L (повышенной химической стойкости) с усиленной степенью защиты IP65. Каждый ТЭН оснащен двойной системой контроля перегрева и резервирования, а также подключен к автономным контроллерам с возможностью дублирования сигналов в центральную систему безопасности. Монтаж осуществлялся в герметичных, легкодоступных каналах, полностью изолированных от производственных помещений.
  • Результат: Обеспечена непрерывность технологического процесса производства, строгое соответствие всем санитарным, экологическим и производственным нормам. Минимизированы риски выхода из строя дорогостоящего оборудования и загрязнения окружающей среды.

Ориентиры по выбору и эксплуатации: чек-лист для принятия решений

Для принятия обоснованного решения о выборе и внедрении канального ТЭНа мощностью 2.5 кВт, руководителям и специалистам рекомендуется использовать следующий чек-лист:

1. Оценка среды эксплуатации:
   • Какова степень влажности в канале?
   • Присутствуют ли агрессивные химические вещества или газы (аммиак, сероводород, кислоты)?
   • Каковы минимальные температуры воздуха в канале и окружающей среды?
   • Решение: Для влажных и агрессивных сред обязательна нержавеющая сталь (AISI 304/316).
2. Требуемая степень защиты IP:
   • Необходима ли защита от пыли, брызг, струй воды, временного или постоянного погружения?
   • Решение: Для большинства канализационных каналов минимум IP43; для прямого контакта с брызгами или водой – IP54/IP65.
3. Тип и форма ТЭНа:
   • Какова геометрия канала (круглая, прямоугольная, узкая)?
   • Требуется ли равномерный нагрев больших объемов или точечный обогрев?
   • Решение: Трубчатые ТЭНы универсальны. Блочные/кольцевые для объемного нагрева. Плоские для ограниченных, узких пространств.
4. Наличие и тип встроенных систем защиты:
   • Есть ли термостаты, предохранители, защита от короткого замыкания?
   • Решение: Обязательное наличие автоматической защиты от перегрева – это критический фактор безопасности и долговечности.
5. Возможность интеграции с системами автоматизации:
   • Планируется ли подключение к BMS/SCADA, внешним термостатам, контроллерам?
   • Решение: Предпочтительны модели, предусматривающие внешнее управление для точного регулирования и энергосбережения.
6. Сертификация и соответствие стандартам:
   • Соответствует ли продукция национальным (ГОСТ, ТР ТС) и международным стандартам?
   • Имеются ли необходимые сертификаты качества и безопасности?
   • Решение: Выбирайте сертифицированные продукты, например, по ГОСТ 13268-88.
7. Репутация производителя, гарантия и поддержка:
   • Какова репутация поставщика и производителя на рынке?
   • Какой срок гарантии предоставляется на оборудование? Доступна ли техническая поддержка и сервисное обслуживание?
   • Решение: Выбирайте надежных поставщиков с хорошей репутацией и адекватной гарантийной и постгарантийной поддержкой для снижения TCO.
8. Энергоэффективность и стоимость владения (TCO):
   • Каково ожидаемое энергопотребление в различных режимах работы?
   • Какова совокупная стоимость владения, включая CapEx, OpEx и расходы на обслуживание?
   • Решение: Применяйте термостаты и умные контроллеры для оптимизации режимов работы и снижения эксплуатационных расходов. Рассчитайте TCO и ROI.
