Тэн для электрокотла: как выбрать идеальный вариант?

Ключевые критерии выбора ТЭНа

1. Мощность

Мощность — один из самых важных параметров при выборе ТЭНа. Расчет мощности производится по формуле: 1 кВт на 10 м² площади помещения плюс 15-20% запаса для обеспечения комфортного обогрева.

Типовые варианты мощности для жилых помещений:

• 6 кВт — подходит для котлов в домах площадью до 60 м²;
• 9 кВт — оптимален для помещений 80-100 м²;
• 12 кВт — для больших домов и коммерческих объектов;
• 15 кВт — для промышленного применения.

Бытовые ТЭНы имеют мощность от 0,3 до 2,5 кВт для отдельных устройств и до 3,5-4 кВт для стандартных котлов, в то время как промышленные модели могут достигать 100 кВт и более.

2. Напряжение питания

Напряжение должно соответствовать возможностям вашей электросети. Стандартные параметры:

• 220 В — для бытовых электросетей однофазного подключения;
• 380 В — для трёхфазного подключения промышленных объектов.

Для трёхфазной сети с напряжением 220 В ТЭНы подключаются по схеме «звезда», а для более высоких напряжений — по схеме «треугольник».

3. Материал трубки и корпуса

Материал изготовления влияет на долговечность, теплопроводность и устойчивость к коррозии:

Важно: Корпус должен иметь маркировку «Р» перед обозначением напряжения, что указывает на защиту от коррозии, особенно если используются слабощелочные составы в качестве теплоносителя.

4. Тип крепления и конструкция

ТЭНы для электрокотлов различаются по способу установки:

• Фланцевые — предназначены для больших промышленных котлов, обеспечивают надёжное крепление на резьбовом соединении размерами G½, G1¼, G1½ или G2½;
• Резьбовые — распространены в бытовых моделях, проще в монтаже.

Конструктивные особенности важны для оптимальной работы:

• Длина нагревательного элемента должна быть такой, чтобы не упираться в противоположную стенку котла. Оптимальное расстояние — 6-10 см;
• Более длинные модификации быстрее прогревают теплоноситель и реже включаются, что увеличивает срок их эксплуатации;
• Диаметр трубки варьируется от 5 до 18 мм;
• Длина может составлять от 200 до 6000 мм.

5. Типы конструкции ТЭНов

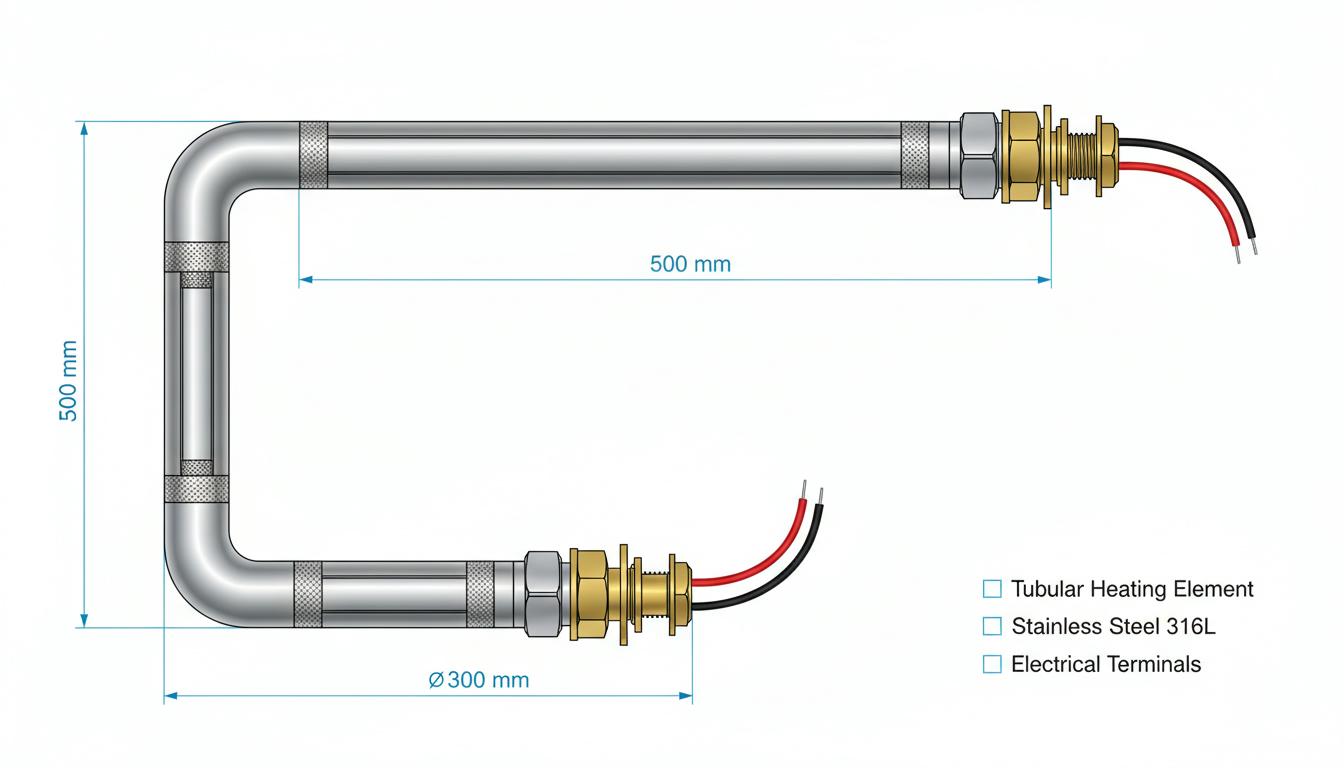

Трубчатые — стандартные модели для котлов отопления, длина не превышает 6 метров, диаметр — до 18 мм.

Оребренные — имеют множество ребер высотой не более 10 мм на внешней поверхности. Это сокращает время прогрева теплоносителя и увеличивает теплоотдачу в 2,5-3 раза. Используются в основном в отопительных котлах без водяной рубашки и воздушных завесах.

Блок-ТЭНы — состоят из нескольких нагревательных элементов на одном фланце. Например, блок из трёх ТЭНов по 4 кВт составляет общую мощность 12 кВт. Это позволяет:

• Повысить мощность прибора;
• Обеспечить более равномерный нагрев;
• Гибче регулировать мощность подключением/отключением отдельных элементов.

«Сухие» ТЭНы — нагревательный элемент помещён в специальную колбу и не контактирует напрямую с теплоносителем. Их нагрев обычно ограничен 65-70°С из-за возможного плавления пластиковых втулок при более высоких температурах.

6. Изоляция и безопасность

Концы нагревательного элемента выходят за пределы колбы и закрываются изолирующими втулками из электроизолирующего вещества. Это:

• Исключает электрические пробои на корпус котла;
• Защищает пользователя от электротравм;
• Обеспечивает влагозащиту устройства.

Изолятором служит оксид магния (MgO) с высокой теплопроводностью и диэлектрической прочностью до 1000°С.

Рекомендации по выбору для разных ситуаций

Для домашних систем отопления

Выбирайте ТЭНы мощностью 1,5-2 кВт из нержавейки или меди, которые обеспечивают быстрое и безопасное нагревание воды и подходят для стандартных бытовых электросетей на 220 В.

Для бойлеров и водонагревателей

Используйте медные ТЭНы мощностью 1,2-1,5 кВт от проверенных брендов (Thermex, Ariston, Isea). В комплекте обычно идут терморегулятор, контргайка, прокладка и диэлектрический кожух.

Для мощных промышленных объектов

Применяйте блочные варианты из нержавеющей стали мощностью 7,5-15 кВт, подключаемые к трёхфазной сети 380 В. Они обеспечивают высокую производительность и устойчивость к коррозии.

Для пищевой и химической промышленности

Выбирайте ТЭНы из нержавеющей стали или титана с соответствующей маркировкой по ГОСТ, которые имеют сертификаты для работы с пищевыми жидкостями и агрессивными средами.

Процесс выбора: пошаговый алгоритм

1. Определите площадь помещения и рассчитайте требуемую мощность (1 кВт на 10 м² + 15-20% запаса).
2. Проверьте параметры электросети (однофазная 220 В или трёхфазная 380 В).
3. Уточните характеристики существующего котла:
   • размер резьбы фланца (G½, G1¼, G1½, G2½);
   • максимально допустимую мощность;
   • материал корпуса и требования к теплоносителю.
4. Выберите материал трубки:
   • медь для мягкой воды (дороже, но эффективнее);
   • нержавейка для жёсткой воды (бюджетнее);
   • титан для агрессивных сред.
5. Определитесь с типом конструкции:
   • отдельный ТЭН для замены существующего;
   • блок-ТЭН для повышения мощности;
   • оребренный для быстрого прогрева.
6. Проверьте совместимость с моделью вашего котла (указывается в техдокументации).
7. Убедитесь в наличии прокладки и дополнительных деталей в комплекте.

Эксплуатация и обслуживание

Для продления срока службы ТЭНа необходимо соблюдать простые правила:

• Регулярно удаляйте накипь каждые 2-3 месяца, особенно если используется жёсткая вода;
• Проверяйте целостность изоляции и отсутствие трещин на трубке;
• Не включайте котел без воды — это приведёт к выходу ТЭНА из строя;
• Поддерживайте нормальное напряжение в сети — скачки напряжения сокращают срок службы.

Средняя продолжительность работы ТЭНа составляет около 4-5 тыс. часов, однако это зависит от условий эксплуатации и качества теплоносителя.

Практические совет при покупке

Правильно подобранный ТЭН обеспечит:

• Продление срока службы котла;
• Снижение расходов электроэнергии;
• Стабильную работу системы отопления без сбоев.

При выборе учитывайте мощность, материал, совместимость с вашей моделью котла и параметры электросети. Если вы сомневаетесь, проконсультируйтесь с техническим специалистом, изучив техпаспорт вашего котла и доступные альтернативные варианты ТЭНов для той же модели оборудования.

Теперь, когда мы рассмотрели основные параметры и рекомендации по выбору ТЭНа, перейдём к его эксплуатации и обслуживанию, чтобы гарантировать долгий срок службы и эффективную работу вашего оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эксплуатация и обслуживание ТЭНа

Правильная эксплуатация и регулярное обслуживание ТЭНа играют ключевую роль в продлении его срока службы и повышении эффективности работы всего электрокотла. На этом этапе важно акцентировать внимание на нескольких аспектах, которые непосредственно влияют на надежность и производительность устройства.

1. Регулярная очистка от накипи

Накипь является одной из главных причин снижения эффективности работы ТЭНа. Регулярное удаление накипи каждые 2-3 месяца поможет поддерживать его в хорошем состоянии, особенно если используется жесткая вода. Для этого можно использовать специальные химические средства, предназначенные для этих целей, или уксусные растворы. Важно тщательно следовать инструкциям и рекомендациям производителей.

2. Проверка изоляции

Перед началом отопительного сезона обязательно проводите проверку целостности изоляции ТЭНа. Это поможет предотвратить короткие замыкания и гарантирует безопасность эксплуатации. Трещины или повреждения на изоляции могут привести к серьезным последствиям, включая угрозу электротравмы или выхода из строя всего оборудования.

3. Контроль состояния теплоносителя

Качество и состояние теплоносителя имеют значительное влияние на работу ТЭНа. Следите за pH теплоносителя и, если необходимо, проводите его замену или дополнение. Использование специальных добавок для предотвращения коррозии может значительно продлить срок службы ТЭНа.

4. Поддержание нормального давления и температуры

Наконец, необходимо поддерживать нормальные параметры работы котла. Избыточное давление или перегрев могут привести к аварийным ситуациям и повреждениям. Регулярно проверяйте манометры и термометры, чтобы убедиться, что все показатели находятся в пределах нормы.

5. Использование автоматизации

Для повышения комфорта и минимизации человеческого фактора можно использовать системы автоматизации, которые помогут контролировать работу ТЭНа в режиме реального времени. Интеллектуальные датчики могут сигнализировать о любых отклонениях в работе, позволяя предотвратить возможные проблемы.

Меры предосторожности

При работе с ТЭНами следует соблюдать некоторые меры предосторожности:

• Перед проведением любых работ отключите электропитание котла.
• Работайте аккуратно с химическими средствами для очистки накипи, соблюдая рекомендации относительно их использования.
• Используйте защитные средства, такие как перчатки и очки, при необходимости.
• Регулярно проводите проверку подключения электропроводки на предмет возможного износа или повреждений.

Проблемы и их диагностика

Понимание возможных проблем и их диагностика поможет своевременно принимать меры по устранению неисправностей:

1. Перегрев ТЭНа

Если ТЭН перегревается, это может быть вызвано множеством факторов, включая недостаточное количество теплоносителя или загрязнение. Важно сразу же прекратить использование котла и провести диагностику.

2. Низкая эффективность нагрева

Если вода нагревается медленно или не достигает заданной температуры, это может быть признаком образования накипи или неисправности самого ТЭНа. В данном случае необходима его проверка и, при необходимости, замена.

3. Появление запаха горелого

Запах горелого может указывать на перегревание изоляции или повреждение нагревательного элемента. Необходимо немедленно отключить котел и вызвать специалиста для осмотра.

Вывод

Правильное обращение с ТЭНами и регулярное обслуживание являются существенными факторами для обеспечения долговечности и надежности электрокотлов. Придерживаясь рекомендаций по эксплуатации и профилактическим мерам, вы избежите большинства распространённых проблем и обеспечите эффективное функционирование вашей системы отопления.

В следующей части статьи мы подробнее обсудим, как выбрать оптимальный тип ТЭНа для разных категорий потребителей, учитывая точки зрения специалистов и успешные примеры применения различных типов ТЭНов в различных сферах.
