Трубчатый тэн: как выбрать идеальный для вашего проекта

Что такое трубчатый ТЭН: конструкция и принцип работы

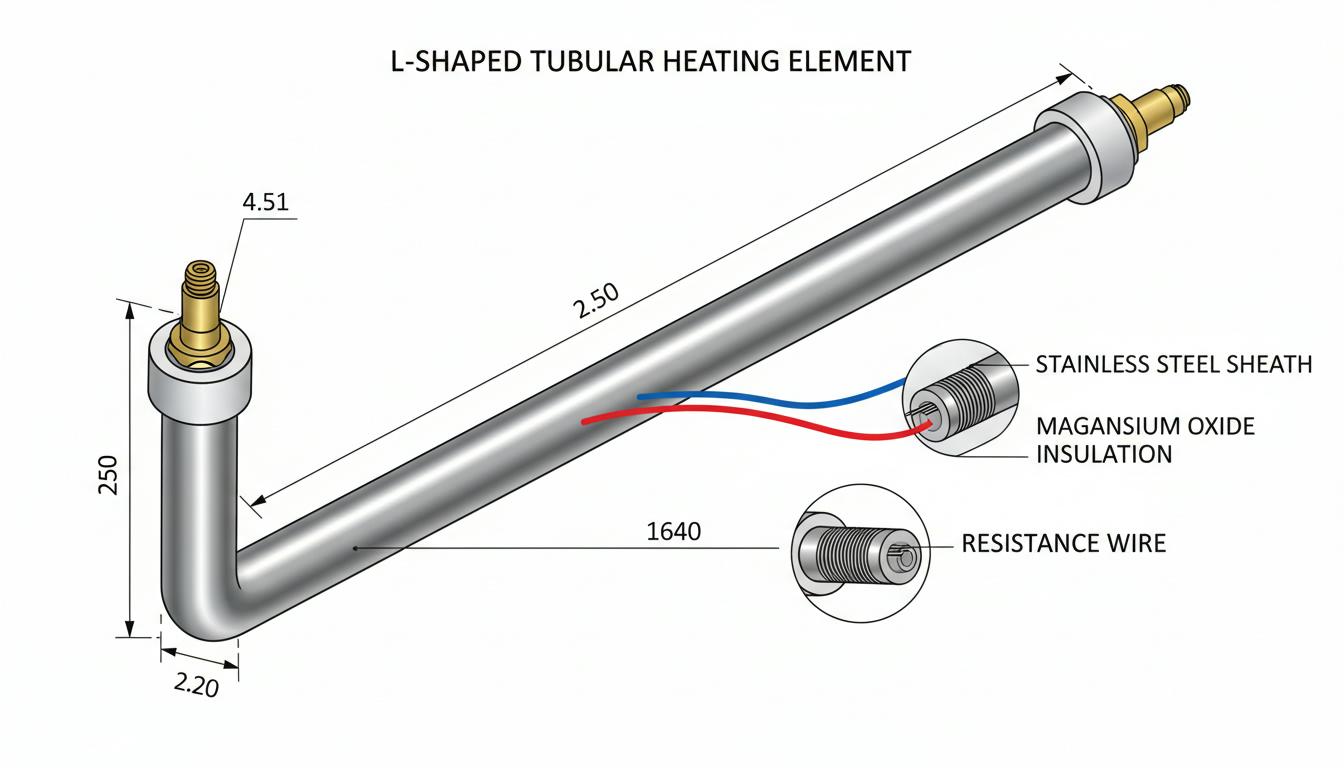

Трубчатый электрический нагреватель (ТЭН) — это металлическая трубка с внутренней токопроводящей спиралью, которая отвечает за преобразование электроэнергии в тепло. Обычные размеры трубки варьируются от 6 мм до 18 мм в диаметре и могут достигать длины до 6 м. Стенки трубки обычно имеют тонкую толщину — до 1,2 мм.

Внутри трубки размещена нагревательная спираль, выполненная из нихрома или фехраля, которая изолирована оксидом магния (MgO). Этот материал обеспечивает высокую термостойкость и эффективную теплоотдачу.

Ключевые элементы конструкции

• Трубка (оболочка): Изготавливается из нержавеющей стали (AISI 304/321/316), углеродной стали или меди (для подогрева воды). В редких случаях используются стекло или керамика для работы в агрессивной среде.
• Нагревательный элемент: Спираль из нихрома или фехраля может выдерживать температуры до 800–1000°C и имеет удельное сопротивление в диапазоне 20–40 Ом.
• Изолятор: Оксид магния обеспечивает эффективное теплоотведение.
• Выводы: Одно- или двухсторонние для подключения к электрической сети (напряжение от 12 до 600 В).

Трубчатые ТЭНы имеют множество преимуществ, включая универсальность форм (прямые, U-образные, спиральные), длительный срок службы до 10 000 часов и стабильную работу в сложных условиях. Однако стоит отметить и недостатки, такие как высокая стоимость материалов и невозможность ремонта при перегорании спирали.

Принцип работы: Процесс начинается с подачи тока на спираль, которая нагревается, и тепло передается через стенки трубки в окружающую среду: жидкость или газ, благодаря конвекции, излучению или теплопроводности. Например, в стиральных машинах или бойлерах встроенный термостат контролирует температуру и автоматически отключает ТЭН при достижении заданного уровня.

Сферы применения: от быта к промышленности

Трубчатые ТЭНы используются в различных областях, включая обогрев жидкостей (вода, масло), газов (воздух) и твердых тел, что делает их незаменимыми в 90% нагревательных систем.

Бытовые применения

• Водонагреватели, бойлеры, чайники, стиральные машины.
• Обогреватели, тепловентиляторы, спа и джакузи.

Промышленные применения

• Печи (технологические, пищевые, хлебопекарные).
• Гальванические ванны, термоформовщики, ламинаторы.
• Сушильные камеры, калориферы, тепловые завесы.
• Подогрев нефти и масла в цистернах, картерах.
• Горячеканальные пресс-формы, отверждение смол, стретч-пленка.

Тип нагревателя (воздушные, водяные, для масел и кислот) следует выбирать в зависимости от среды.

Ключевые технические характеристики для выбора

Выбор трубчатого ТЭНа начинается с анализа проекта, где важными факторами являются мощность, напряжение и размеры, которые в свою очередь определяют теплоотдачу (Вт/м²). Вот ключевые параметры, которые следует учитывать:

Расчет мощности: Для определения необходимой мощности ТЭНа можно использовать формулу: Q = m × c × ΔT / t, где m — масса, c — теплоемкость, ΔT — желаемый подъем температуры, а t — время нагрева.

Критерии выбора идеального ТЭНа для проекта

Шаг 1: Определите среду нагрева

• Вода/жидкости: Лучше использовать медь или нержавеющую сталь, выбирать погружные ТЭНы с мощностью 5–10 Вт/см².
• Воздух: Ребристые нагреватели из стали с теплопередающими ребрами, сконструированные для конвекции.
• Масло/нефть: Нержавейка, предпочтительна низкая мощность (до 2 Вт/см²), использование фланцевых конструкций.
• Агрессивные среды: Подходят титан или стекло для коррозионостойкости.

Шаг 2: Учитывайте условия эксплуатации

• Температура: Стандартные ТЭНы работают до 450°C, для высоких температур выбирайте фехраль.
• Монтаж: Рассмотрите резьбовые, штуцерные или фланцевые соединения в зависимости от проекта.
• Безопасность: Обеспечьте защиту от влаги (IP-защита), настройте защиту от перегрузок.

Шаг 3: Сравните типы ТЭНов

Шаг 4: Проверьте совместимость

• Сеть: 220 В для бытовых нужд, 380 В — для промышленных установок.
• Долговечность: Нержавеющая сталь более устойчива к коррозии, чем углеродная сталь.
• Цена/качество: Стандартные модели дешевле кастомизированных, однако нержавеющая сталь, как правило, обеспечивает более длительный срок службы.

Частые ошибки при выборе ТЭНа связаны с неправильной оценкой необходимой мощности, игнорированием среды работы и отсутствием оребрения для воздушных моделей.

Практические советы по выбору и установке

Для достижения максимальной эффективности использования ТЭНа обратите внимание на следующие рекомендации:

• Расчет нагрузки: Используйте формулы для определения нагрузки на поверхность. Рекомендуемые параметры: для воды — 8–12 Вт/дм², для воздуха — 2–4 Вт/дм².
• Кастомизация: При необходимости заказывайте индивидуальные формы и диаметры для проекта.
• Тестирование: Проверяйте сопротивление ТЭНа (обычно от 20 до 40 Ом) и отсутствие коротких замыканий.
• Безопасность: Установите термодатчики и системы заземления; для использования в помещениях с повышенной влажностью выбирайте устройства с защитой IP65 и выше.
• Производители: Исследуйте компании по стандартам, например, ГОСТ 13268-88; выбирайте нержавеющую сталь AISI 304 для универсальности.

Как пример, для бытового бойлера объемом 50 литров подойдет медный ТЭН мощностью 2–3 кВт на напряжение 220 В и длиной 40–60 см. Для промышленной сушилки можно использовать ребристый нагреватель на нержавеющей стали мощностью 5–10 кВт и 380 В, U-образной формы. Для обогрева масла в цистерне выбирают ТЭН на 1,5 кВт с фланцевым соединением и диаметром 16 мм.

Следуя данным критериям при выборе ТЭНа, вы обеспечите стабильную работу оборудования и продлите срок его службы. Далее мы рассмотрим более детально частные случаи применения и дополнительные аспекты, которые важно учесть при выборе конкретных моделей ТЭНа.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Требования к установке трубчатых ТЭНов

При выборе трубчатого электрического нагревателя важным аспектом является правильная установка, которая гарантирует безопасное и эффективное функционирование устройства. Каждый проект уникален, и для достижения лучших результатов следует учитывать следующие требования и рекомендации.

Параметры установки

Расстояние между ТЭНом и стенками прибора играет важную роль в общем процессе нагрева. Избегайте установки ТЭНов близко к другим элементам или материалам, которые могут мешать теплоотдаче. Рассмотрите параметры, упомянутые в предыдущем разделе, чтобы правильно установить ТЭН желаемой длины и диаметра.

Система безопасности

Для обеспечения безопасной эксплуатации ТЭНа важно правильно организовать защитные системы:

• Термостаты: Устанавливайте термостаты для отслеживания температуры и отключения нагревателя при достижении максимальной температуры.
• Заземление: Обеспечьте надежное заземление для предотвращения электрических замыканий и возможных аварий.
• IP-защита: Если оборудование будет эксплуатироваться в помещениях с повышенной влажностью, выбирайте устройства с защитой IP65 или выше.

Монтаж и подключение ТЭНа

Правильный монтаж трубчатого ТЭНа включает в себя несколько ключевых этапов:

1. Подготовка места установки

Убедитесь, что место, выбранное для установки ТЭНа, чистое и свободное от лишних предметов. Проверьте, что поверхность достаточно прочная для поддержки устройства и не будет подвергаться коррозии или механическим повреждениям.

2. Подключение электрических выводов

Подключение ТЭНа к электросети должно быть выполнено в соответствии с нормами электрической безопасности. Для этого:

• Проверьте соответствие напряжения сети с рабочим напряжением ТЭНа.
• Используйте качественные провода и разъемы для подключения.
• При необходимости примените автоматические выключатели для защиты от перегрузок.

3. Изоляция соединений

После подключения всех проводов рекомендуется изолировать соединения с использованием термоусадочных трубок или специальной изоляционной ленты для защиты от влаги и механических повреждений.

Поддержка и обслуживание ТЭНов

Регулярное обслуживание и проверки ТЭНа являются неотъемлемой частью продления его срока службы. Следующие действия помогут поддерживать оптимальное состояние устройства:

Проверка состояния

• Регулярно осматривайте ТЭН на предмет коррозии, механических повреждений или накипи.
• Состояние изоляции проводов также должно подвергаться регулярному контролю.

Очистка

Если ТЭН используется для нагрева жесткой воды, необходимо периодически очищать его от накипи. Для этого можно использовать уксус или специальные химические средства, предназначенные для очистки. Процедура очистки включает:

• Выключение устройства и его отключение от сети.
• Погружение ТЭНа в раствор для удаления накипи.
• Чистка с помощью мягкой губки или щетки.

Советы по замене ТЭНа

Замена трубчатого ТЭНа должна выполняться при обнаружении его неисправности. Вот что следует учесть:

• Отключение питания: Перед заменой обязательно отключите электропитание устройства.
• Совпадение характеристик: При замене ТЭНа убедитесь, что новый элемент соответствует всем параметрам (мощность, напряжение, диаметр) старого нагревателя.
• Правильная установка: Следуйте рекомендациям по установке, чтобы избежать возможных проблем с работой нового ТЭНа.

Следуя данным рекомендациям, вы сможете обеспечить надежную и безопасную эксплуатацию трубчатых ТЭНов в ваших проектах. Помните, что правильная установка и регулярное обслуживание являются ключевыми к факторам долгого срока службы и стабильности работы нагревателей.

Перспективы применения трубчатых ТЭНов в новых технологиях

С каждым днем технологии развиваются, и трубчатые ТЭНы находят свое место в новых областях, требующих эффективного и экономичного нагрева. Например, интеллектуальные системы управления могут значительно улучшить их эффективность, позволяя осуществлять точный контроль температуры и снизить энергозатраты.

Также стоит отметить, что анализ данных о работе ТЭНов поможет в выявлении паттернов и потенциальных проблем, позволяя проводить профилактическое обслуживание и повышать надежность систем.
