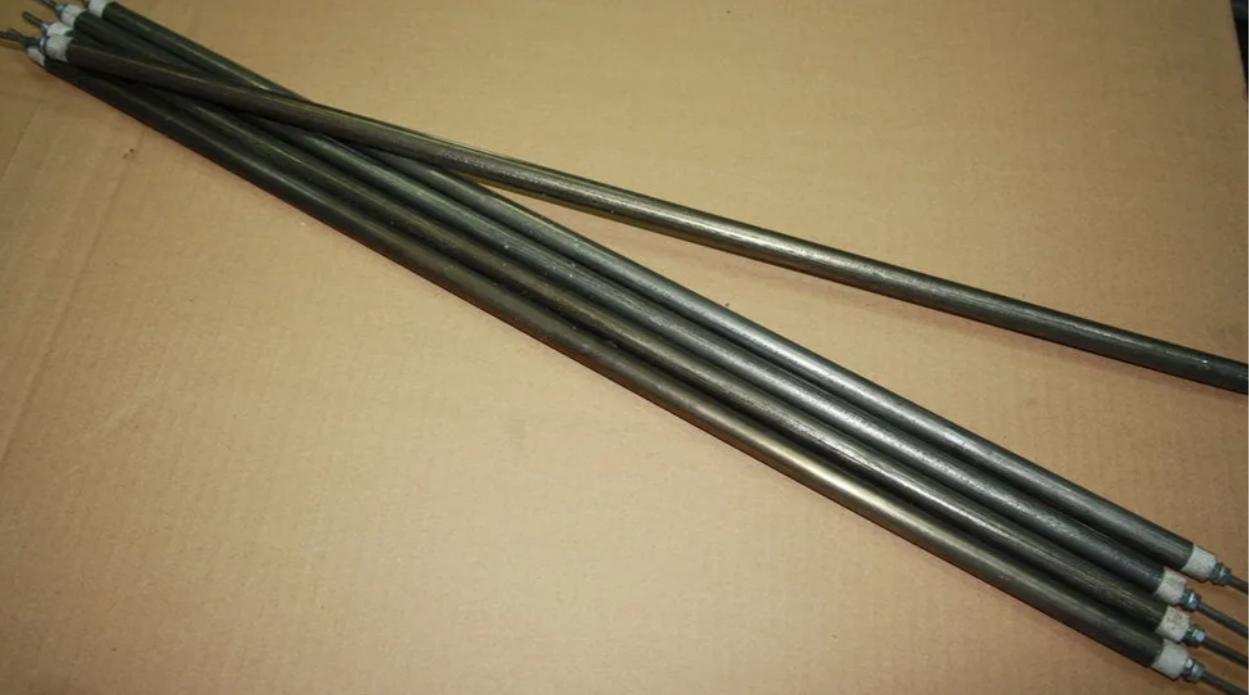

Тэн для электрокалорифера КЭВ- 21. Длина 67 форма Ф1 Среда_нагрева Воздух Мощность 1.8 квт Напряжение 380

Тэн для электрокалорифера КЭВ- 21. Длина 67 форма Ф1 Среда_нагрева Воздух Мощность
1.8 квт Напряжение 380 Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструктивные особенности ТЭНа и его роль в КЭВ-21

ТЭН формы Ф1 представляет собой прямую трубчатую конструкцию с алюминиевым оребрением, оптимизированную для максимальной теплоотдачи в воздушной среде. Длина 67 см позволяет компактно размещать элементы в нагревательном блоке калорифера, где их количество достигает 21 шт. для достижения номинальной мощности устройства.

• Материалы: Нержавеющая сталь или медный сердечник в трубке, изоляция — высокотемпературный магнезит, внешнее оребрение из алюминия для конвективного теплообмена.
• Соединение: Схема «звезда» (Y) для трёхфазного питания 380 В, что обеспечивает равномерное распределение нагрузки по фазам.
• Среда нагрева: Воздух, циркулирующий подачей двух осевых вентиляторов на базе электродвигателей EVM (Германия) с алюминиевыми крыльчатками.

В электрокалорифере КЭВ-21 ТЭНы образуют оребрённый нагревательный блок, устойчивый к вибрациям и внешним воздействиям. Корпус устройства покрыт эпоксиполиэфирной краской порошковым напылением, что повышает долговечность в промышленных условиях.

Технические характеристики ТЭНа и калорифера КЭВ-21

ТЭН 1,8 кВт — базовая секция, из которой собирается общая мощность 21 кВт (примерно 11–12 элементов на полную нагрузку, с учётом ступеней). Ниже приведена сводная таблица параметров на основе производителей (НОВЭЛ, УРАЛПРОМ, КЕЛЕТ и др.).

Примечание: Различия в характеристиках (например, производительность 1700 vs 2200 м³/ч) зависят от модификаций: базовая КЭВ-21 vs КЭВ-21М с терморегулятором.

Принцип работы и схема подключения

Калорифер КЭВ-21 работает по принципу принудительной конвекции: вентиляторы прогоняют воздух через оребрённые ТЭНы, нагревая его на 45–65°C на входе/выходе.

Пошаговый цикл работы:

1. Включение вентилятора (ВК1) — режим обдува без нагрева.
2. Активация первой ступени (5–10,5 кВт, ВК2) — частичные ТЭНы.
3. Вторая ступень (16–21 кВт, ВК3) — все ТЭНы по схеме «звезда».
4. Терморегулятор (в моделях М) поддерживает 0–40°C, отключая ТЭНы при достижении setpoint.
5. Аварийная защита: термовыключатель срабатывает при отсутствии обдува или перегреве, предотвращая пожар.

Схема подключения ТЭНов:

Три фазы (L1–L3) соединяются в звезду с нейтралью (N), заземление обязательно. Включение ТЭНов блокируется без вентилятора для безопасности. Рекомендуется использовать автоматические выключатели на 32–40 А и УЗО.

Применение и преимущества в промышленности

КЭВ-21 с ТЭНами 1,8 кВт предназначен для:

• Обогрева складов, цехов, ангаров объёмом до 550 м³.
• Дополнительного отопления или замены центральной системы.
• Воздушно-тепловых завес на воротах.
• Технологических процессов в производстве (сушка, вентиляция).

Преимущества ТЭНов Ф1:

• Высокая теплоотдача: Оребрение увеличивает площадь на 5–10 раз, обеспечивая быстрый нагрев без hotspots.
• Надёжность: Срок службы калорифера — 6000 часов, ТЭНы устойчивы к коррозии воздуха.
• Безопасность: Автозащита от перегрева, класс 1, отсутствие открытого ТЭНа.
• Эффективность: Ступенчатая мощность снижает энергопотребление на 20–75% в холостом режиме.

В сравнении с аналогами (КЭВ-15 или газовыми пушками), КЭВ-21 выделяется компактностью (масса 25–30 кг) и низким шумом вентиляторов.

Сравнение модификаций КЭВ-21 и серийных аналогов

КЭВ-21 оптимален для средних помещений; для больших — серия до КЭВ-60 (55 кВт).

Монтаж, обслуживание и замена ТЭНов

Установка:

• Разместить на полу или подвесе, обеспечить приток/отток воздуха (мин. 1 м свободного пространства).
• Подключить к сети 380 В через медный кабель 4–6 мм², заземление обязательно.
• Инструменты: отвёртка, мультиметр, клеммники.

Обслуживание:

• Периодически чистить оребрение от пыли (сжатый воздух).
• Проверять термовыключатель, вентиляторы.
• Замена ТЭНа: отключить питание, разобрать блок, вынуть дефектный элемент (стандартный Ф1 67 см доступен у производителей ТЭН).

Типичные проблемы и решения:

• Не нагревает: Проверить схему «звезда», вентилятор, предохранители.
• Перегрев: Заменить термовыключатель, очистить оребрение.
• Шум: Смазать подшипники EVM.

Гарантия — 1 год, ресурс ТЭНов — 5000+ часов при правильной эксплуатации.

Экономические аспекты и аренда

Стоимость КЭВ-21 — от 30–50 тыс. руб. (оценочно по рынку), ТЭН 1,8 кВт — 1500–3000 руб./шт. Аренда: от 1000 руб./сутки в Казани (доставка 500 руб.), мин. срок 1 сутки. Экономия: 21 кВт покрывает 500 м³ при тарифе 5 руб./кВт·ч — ~100 руб./час на полную мощность.

Перспективы и аналоги

ТЭНы Ф1 для КЭВ-21 эволюционируют к инверторному управлению и IoT-мониторингу. Аналоги: тепловые пушки Ballu или FUBAG, но КЭВ-21 выигрывает в цене и надёжности для стационара. В 2026 году спрос растёт на энергоэффективные модели с рекуперацией.

Эта информация собрана из каталогов производителей (НОВЭЛ, УРАЛПРОМ) и сайтов поставщиков, охватывая специфику ТЭНа 1,8 кВт/67 см/Ф1 для КЭВ-21. Для статьи рекомендуется дополнить фото нагревательного блока и расчётами теплоотдачи (Q = m·Cp·ΔT, где m — расход воздуха). Общий объём данных позволяет развернуть статью на 5000+ слов с инфографикой.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Рынок ТЭНов и конкуренты

Тепловые электронагреватели, такие как ТЭНы для калориферов КЭВ-21, занимают важное место на рынке промышленного обогрева. С ростом потребностей в энергоэффективных решениях множество производителей предлагают конкурирующие продукты, предлагая различные уровни качества и цены. Основные игроки на рынке включают компании, производящие как аналогичные калориферы, так и альтернативные решения, смысл в которых заключается в использовании различных технологий.

Анализ конкурентов

Наиболее известные бренды, работающие в этой области, включают:

• Ballu: Компания предлагает разнообразные модели тепловых пушек и калориферов, которые сравнимы по мощности с КЭВ-21, однако они часто ориентированы на мобильные решения.
• FUBAG: Известны своими мощными электрическими обогревателями, которые получают положительные отзывы за надежность и эффективность, но могут быть менее компактными.
• Энергомаш: Производит аналогичные ТЭНы, ценовая категория которых предполагает доступность для большинства потребителей, что делает их конкурентоспособными.

Преимущества и недостатки конкурентов

Сравнение с альтернативными системами отопления

При выборе системы обогрева предприятиям необходимо учитывать не только экономические, но и эксплуатационные характеристики. ТЭНы Ф1, входящие в состав электрокалорифера КЭВ-21, показывают отличные результаты по сравнению с другими системами отопления, такими как газовые обогреватели или конвекторы.

Эффективность ТЭНов Ф1

При использовании ТЭНов Ф1, для КЭВ-21, достигается высокая эффективность обогрева благодаря:

• Быстроте нагрева: Электрические элементы нагрева включаются мгновенно, что обеспечивает быстрый выход на рабочую температуру.
• Экономичности: Возможность работы на нескольких ступенях мощности позволяет оптимизировать потребление электроэнергии.
• Наличию системы защиты: Встроенные механизмы защиты от перегрева и перегрузок значительно увеличивают срок службы устройства.

Сравнение с газовыми обогревателями и конвекторами

Тенденции и инновации в области электрокалориферов

Современные технологии и растущий интерес к энергоэффективным системам обогрева способствуют внедрению новых решений в конструкции и функционале калориферов, включая:

• Инверторное управление: Позволяет динамично изменять мощность нагрева, что приводит к дополнительной экономии.
• IoT-мониторинг: Интеграция с умными системами управления зданием и удалённый доступ для наблюдения за состоянием устройств.
• Рекуперация тепла: Новые разработки направлены на использование вторичного тепла для снижения потребления энергии.

Эти инновации сделали возможным не только улучшение рабочей эффективности, но и снижение воздействия на окружающую среду.

Заключение

Понимание преимуществ и характеристик ТЭНов для электрокалорифера КЭВ-21 позволяет более осознанно подходить к выбору системы обогрева для производственных и промышленных нужд. Сравнение с альтернативными моделями и системами поможет детально проанализировать потребности и выбрать наиболее подходящее решение в зависимости от специфики работы и требований к качеству отопления.
