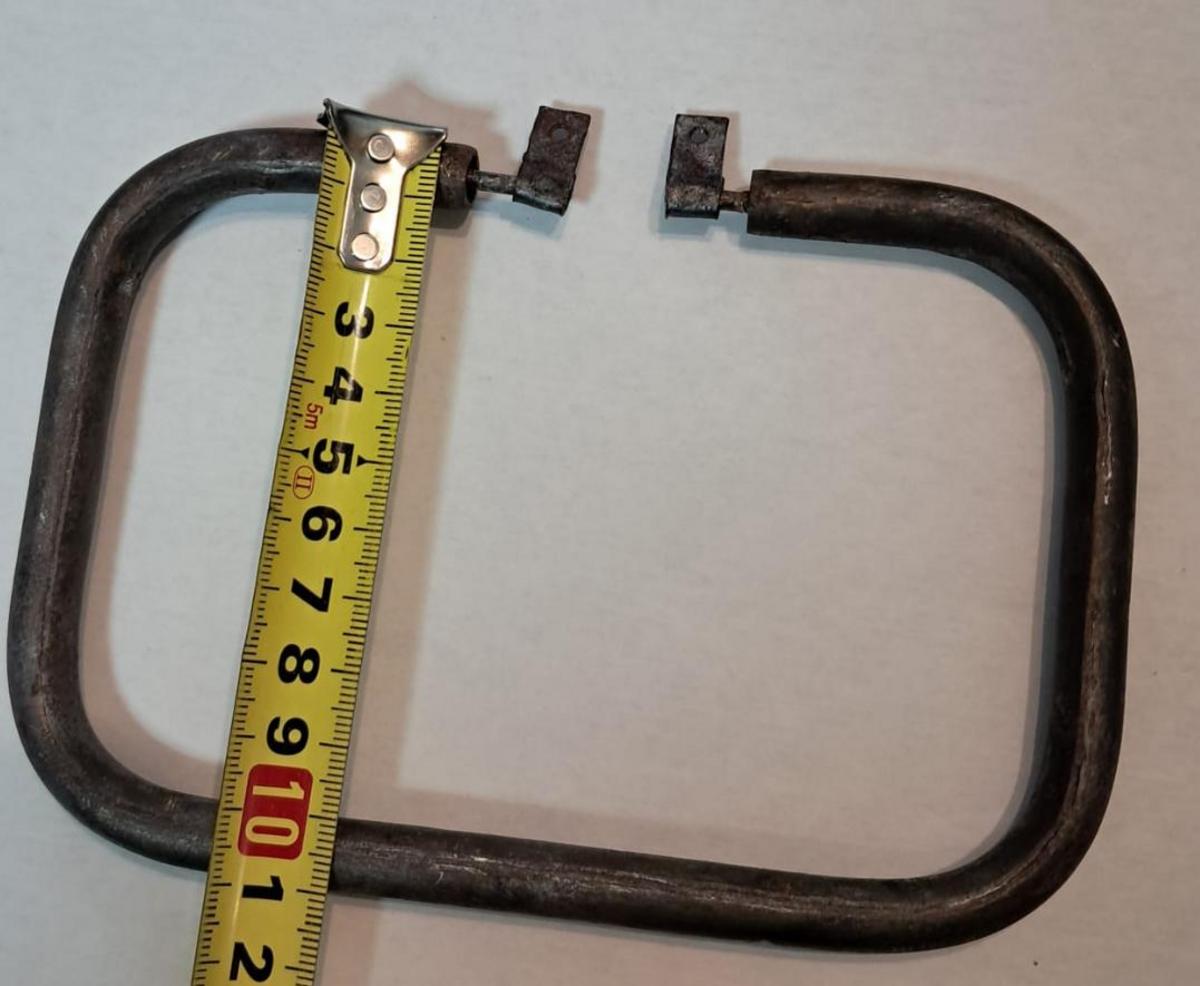

Тэн для электровафельницы. Мощность одного тена 400В, напряжение 110В, диаметр 10 мм.

Тэн для электровафельницы. Мощность одного тена 400В, напряжение 110В, диаметр 10 мм. Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики ТЭНа для электровафельницы

Основные параметры:

• Мощность: 400 Вт
• Напряжение: 110 В
• Диаметр трубки: 10 мм
• Материал трубки: чаще всего нержавеющая сталь (AISI 304, AISI 321)
• Тип монтажа: встраиваемый, крепление — штуцер или фланец
• Форма: прямая, U-образная, изогнутая (зависит от конструкции вафельницы)
• Длина: от 100 мм до 300 мм (зависит от модели аппарата)
• Температурный режим: до 300–350 °C

Расчеты и особенности

1. Сила тока и сопротивление

Для ТЭНа с мощностью 400 Вт и напряжением 110 В можно рассчитать следующие параметры:

• Сила тока (I):
  I = P / U = 400 / 110 ≈ 3,64 А
• Сопротивление (R):
  R = U / I = 110 / 3,64 ≈ 30,2 Ом

Эти расчеты важны для проверки исправности ТЭНа с помощью мультиметра и подбора автоматов защиты.

2. Тепловая мощность и эффективность

• Коэффициент полезного действия (КПД) ТЭНа близок к 100%, так как почти вся энергия расходуется на нагрев.
• При 400 Вт ТЭН обеспечивает быстрый нагрев пластины до рабочей температуры (обычно 180–220 °C за 1–2 минуты).

Применение ТЭНа 400 Вт, 110 В, 10 мм

Где используется?

• В бытовых и профессиональных электровафельницах.
• В моделях, ориентированных на работу в сетях с пониженным напряжением (например, в США, Японии, нескольких странах Азии).
• В устройствах для приготовления вафель, блинчиков, сэндвичей.

Особенности конструкции

• Диаметр 10 мм — стандартный для большинства бытовых и полупрофессиональных вафельниц.
• Нержавеющая сталь обеспечивает устойчивость к коррозии и механическим повреждениям.
• ТЭНы могут быть прямыми, U-образными или изогнутыми под форму пластины.

Маркировка и классификация ТЭНов

Как расшифровать маркировку?

На корпусе ТЭНа обычно указывается:

• Мощность (например, 400 Вт)
• Напряжение (110 В)
• Диаметр трубки (10 мм)
• Материал (нерж. сталь)
• Год выпуска
• Производитель

Пример маркировки: 400 Вт 110 В 10 мм AISI 304

Типы ТЭНов по конструкции:

• Прямые
• U-образные
• Изогнутые
• Плоские (для тонких пластин)

Безопасность и эксплуатация

Меры предосторожности:

• Перед установкой убедитесь, что ТЭН плотно прилегает к пластине вафельницы.
• Не используйте ТЭН без термостата или датчика перегрева.
• Проверяйте сопротивление перед подключением.
• Не допускайте попадания влаги на контакты.

Срок службы:

• При правильной эксплуатации — 3–5 лет.
• Зависит от качества материала, частоты использования и условий эксплуатации.

Как выбрать ТЭН для электровафельницы?

Критерии выбора:

1. Соответствие мощности и напряжения: обязательно проверьте, подходит ли ТЭН по параметрам к вашей модели.
2. Диаметр трубки: должен соответствовать посадочному месту.
3. Материал: нержавеющая сталь предпочтительнее для долговечности.
4. Форма и длина: должны соответствовать конструкции пластины.
5. Наличие термостата: желательно, чтобы ТЭН был с термозащитой.

Где купить и сколько стоит?

ТЭНы 400 Вт, 110 В, 10 мм можно приобрести в специализированных магазинах запчастей для бытовой техники, на маркетплейсах (OZON, Яндекс.Маркет), а также у производителей нагревательных элементов. Средняя цена: от 800 до 2000 рублей за один ТЭН, в зависимости от производителя и региона.

Интересные факты

• ТЭНы для вафельниц часто изготавливаются под заказ для конкретных моделей.
• В профессиональных аппаратах могут использоваться ТЭНы с повышенной мощностью (до 800–1000 Вт).
• Некоторые производители применяют керамические ТЭНы для повышения безопасности и долговечности.

Заключение

ТЭН для электровафельницы с мощностью 400 Вт, напряжением 110 В и диаметром 10 мм — это надежный и эффективный нагревательный элемент, который обеспечивает быстрый и равномерный нагрев пластины. При правильном выборе и эксплуатации такой ТЭН прослужит долго и обеспечит качественное приготовление вафель.

В следующей части статьи мы рассмотрим способы установки ТЭНа, дадим советы по его замене и предлагаем рекомендации по обслуживанию.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Установка ТЭНа для электровафельницы

Подготовка к установке

Перед установкой нового ТЭНа важно выполнить ряд подготовительных шагов:

• Отключите электровафельницу от сети, чтобы избежать короткого замыкания или поражения электрическим током.
• Удалите старый ТЭН, внимательно следя за тем, чтобы не повредить другие элементы прибора.
• Очистите поверхность крепления от остатков старого герметика или нагар.

Порядок установки

1. Аккуратно вставьте новый ТЭН в соответствующее отверстие электрической вафельницы.
2. Проверьте, что ТЭН плотно прилегает и установлен правильно, учитывая его форму и тип крепления (фланец или штуцер).
3. Закрепите ТЭН с помощью имеющихся крепежей. Убедитесь, что все элементы надежно закручены.
4. Подсоедините электрические контакты, следуя маркировке, чтобы избежать ошибок при подключении.
5. Проверьте герметичность соединений — используйте специальные уплотнители или герметики для защиты от влаги.

Настройка и проверка перед запуском

После установки ТЭНа рекомендуется провести проверку его работоспособности:

• Подключите прибор к сети, но не включайте его сразу. Сначала проверьте состояние соединений и кабелей.
• Используйте мультиметр для измерения сопротивления нового ТЭНа, убедившись, что оно соответствует норме.
• Включите вафельницу и следите за тем, как быстро она нагревается. Первые несколько минут можно установить тестовый режим без теста для минимизации риска.

Замена ТЭНа: советы и рекомендации

Когда менять ТЭН?

Основными признаками, указывающими на необходимость замены старого ТЭНа, являются:

• Замедленный нагрев или его отсутствие.
• Постоянные перебои в работе устройства.
• Появление запаха гари или видимые следы повреждений на трубке.
• Неравномерный нагрев вафель, что может указывать на неисправность элемента.

Процесс замены ТЭНа

Замена ТЭНа — это несложная задача, однако следует следовать инструкциям:

1. Отключите устройство от сети.
2. Снимите панели, чтобы получить доступ к ТЭНу.
3. Отсоедините старый элемент и проверьте фиксирующие механизмы на предмет износа.
4. Установите новый ТЭН в соответствии с инструкциями, описанными выше.

Обслуживание ТЭНа и советы по продлению срока службы

Регулярное обслуживание

Чтобы продлить срок службы ТЭНа, необходимо следовать нескольким простым правилам:

• Регулярно проверяйте состояние электровафельницы, особенно электрических соединений.
• При первых признаках коррозии или повреждений следует обратить внимание на состояние ТЭНа.
• Чистите агрегат от нагаров и остатков теста, чтобы избежать перегрева и снижения эффективности.

Советы по эксплуатации

1. Не допускайте работы устройства при пустой вафельнице. Это может привести к перегреву ТЭНа.
2. Используйте только рекомендованные производителем температурные режимы и режимы использования.
3. Старайтесь минимизировать механические удары или падения устройства, что может повредить внутренние компоненты.

Схема подключения ТЭНа

Правильное подключение ТЭНа — ключевое условие для его функционирования. Ниже представлена обобщенная схема подключения:

При подключении соблюдайте полярность и проверяйте все соединения на надежность.

Инструкция по проверке исправности ТЭНа

Необходимые инструменты

• Мультиметр.
• Отвертка (если требуется разборка).
• Чистящие средства для удаления загрязнений.

Этапы проверки

1. Отключите прибор от сети и обеспечьте доступ к ТЭНу.
2. Измерьте сопротивление на клеммах ТЭНа с помощью мультиметра.
3. При невозможности измерения или его несоответствии норме потребуется замена устройства.

Следуя данной инструкции и рекомендациям, вы сможете самостоятельно поддерживать вашу электровафельницу в рабочем состоянии, продлевая срок службы ТЭНа и всей конструкции в целом.
