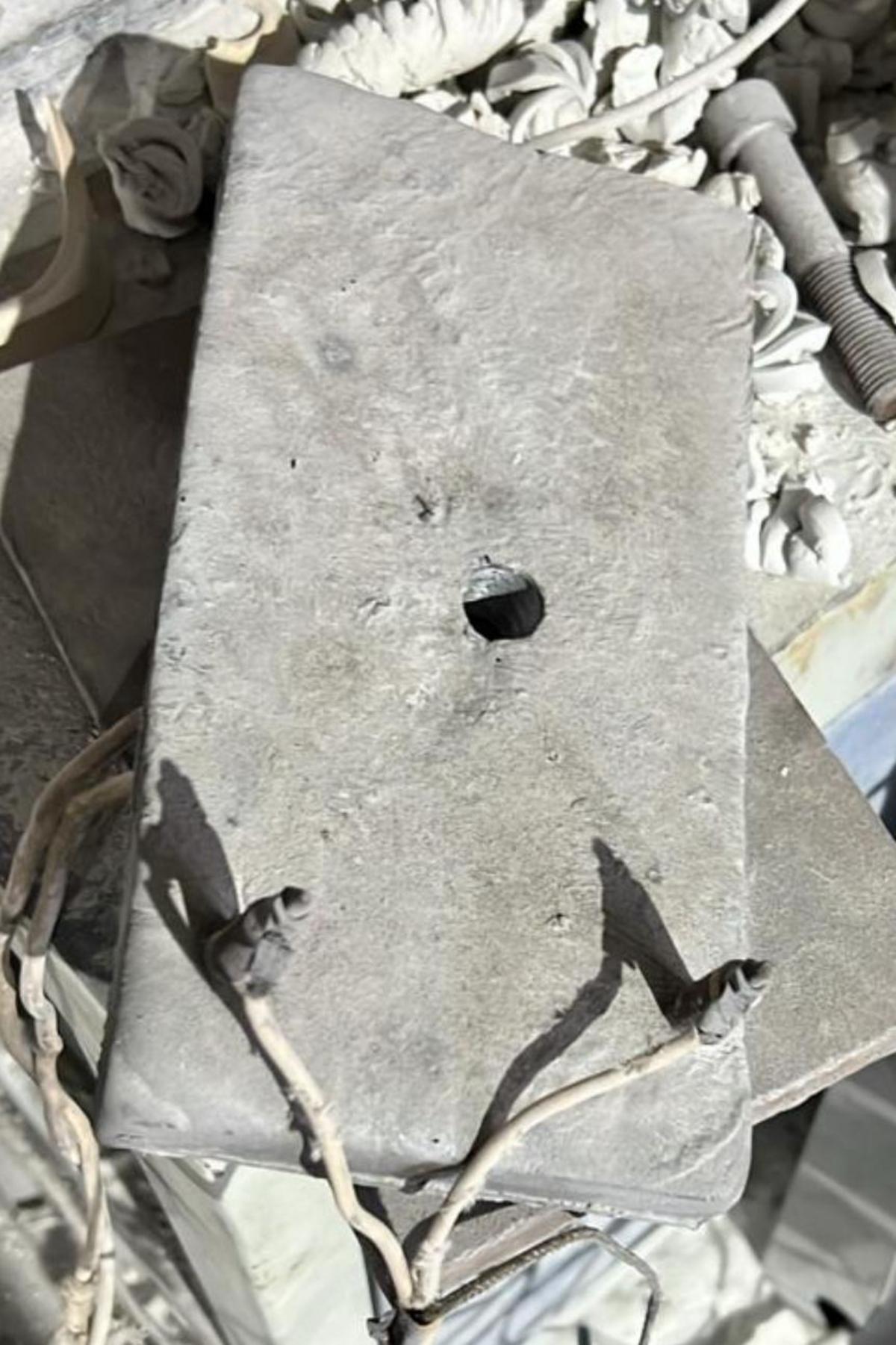

Тэн для экструдера 200*400мм

Плоские ТЭНы для экструдеров 200×400 мм: Технические аспекты и выбор для оптимальной производительности

В условиях высококонкурентного рынка полимерной продукции, точность температурного контроля в экструзионных линиях является критическим фактором, напрямую влияющим на качество конечного продукта и операционные издержки. Плоские трубчатые электронагреватели (ТЭНы) с габаритами 200×400 мм представляют собой специализированное решение для таких ключевых элементов экструдеров, как фильеры (формующие головки) и плоскощелевые матрицы, где требуется равномерное распределение тепла по значительной площади. Понимание их конструкции, характеристик и особенностей эксплуатации позволяет лицам, принимающим решения, и техническим специалистам оптимизировать производственные процессы, сократить брак и повысить энергоэффективность.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Электрический нагревательный элемент, преобразующий электрическую энергию в тепловую за счёт прохождения тока через резистивный элемент, заключённый в металлическую оболочку с изолятором.
• Экструдер: Машина, используемая в полимерной, пищевой и других отраслях для непрерывного производства изделий путём продавливания расплавленного материала через формующую головку (фильеру).
• Фильера / Формующая головка: Часть экструдера, формирующая расплавленный полимер в изделие требуемого профиля (плёнка, лист, труба и т.д.). Требует точного и равномерного нагрева.
• Удельная мощность (Вт/см²): Количество тепловой энергии, выделяемой нагревателем с единицы площади его рабочей поверхности. Высокая удельная мощность обеспечивает быстрый нагрев, но может сократить срок службы ТЭНа при неправильной эксплуатации.
• Термопара: Датчик температуры, состоящий из двух проводников из разных металлов, соединённых на одном конце. Используется для точного измерения и контроля температуры нагревательной поверхности.
• Миканит: Электроизоляционный материал на основе слюды, отличающийся высокой гибкостью и хорошей теплопроводностью. Применяется в плоских ТЭНах для температур до 350-400°C.
• Керамика: Жаропрочный электроизоляционный материал, позволяющий работать при более высоких температурах (до 600°C и выше), но более хрупкий, чем миканит.
• Нихром / Фехраль: Сплавы на основе никеля и хрома (нихром) или железа, хрома и алюминия (фехраль), используемые в качестве резистивных элементов благодаря их высокому удельному сопротивлению и устойчивости к окислению при высоких температурах.

Общие сведения и конструкция плоских ТЭНов для экструдеров

Плоские ТЭНы являются одним из ключевых компонентов систем терморегулирования экструзионных линий. Их основное назначение — обеспечить равномерный и стабильный нагрев крупных плоских поверхностей, таких как фильеры плоскощелевых экструдеров, нагревательные плиты пресс-форм и другие элементы, где критически важен гомогенный температурный профиль. Габариты 200×400 мм указывают на существенную площадь нагрева, что требует особой тщательности при проектировании и выборе ТЭНа.

Типовая конструкция плоского ТЭНа включает несколько основных слоёв:

• Резистивный элемент: Обычно это спираль или волнообразный элемент из нихромовой или фехралевой проволоки. Выбор сплава зависит от требуемой рабочей температуры и удельной мощности. Нихром обеспечивает большую стабильность сопротивления при изменении температуры.
• Электроизоляция: Располагается непосредственно вокруг резистивного элемента, отделяя его от металлической оболочки. Наиболее распространены миканит (слюдопласт) и керамические материалы.
  • Миканит: Обладает хорошей гибкостью и отличной теплопередачей. Подходит для рабочих температур до 350–400°C. Часто используется в нагревателях, которые могут быть слегка изогнуты или которым требуется адаптация к неидеально ровным поверхностям.
  • Керамика: Применяется в случаях, когда требуются более высокие температуры (до 600°C и выше). Отличается высокой жаропрочностью, но менее гибка и более хрупка по сравнению с миканитом.
• Металлическая оправа (корпус): Внешняя оболочка, чаще всего из нержавеющей или конструкционной стали. Она обеспечивает механическую защиту внутренних элементов, участвует в равномерном распределении тепла по поверхности и служит для плотного контакта с нагреваемым объектом. Материал оправы должен быть устойчив к коррозии и высоким температурам.
• Выводы для подключения питания: Могут быть выполнены в виде гибких термостойких кабелей или клеммных колодок. Тип выводов выбирается исходя из условий монтажа, требований к электробезопасности и удобства подключения к системе управления.
• Дополнительные элементы: Интегрированные термопары (типов J или K) для прецизионного контроля температуры, крепёжные отверстия или зажимы для надёжной фиксации, а также различные виды заглушек и уплотнений для защиты от влаги и загрязнений.

Технические параметры плоских ТЭНов 200×400 мм

Для эффективной работы экструдера с плоским ТЭНом размером 200×400 мм необходимо тщательно подходить к выбору его технических характеристик. Эти параметры определяют как производительность, так и долговечность нагревателя.

Сравнительная таблица материалов и конфигураций плоских ТЭНов

Выбор оптимального плоского ТЭНа для экструдера 200×400 мм зависит от множества факторов, включая требуемую температуру, агрессивность среды, бюджет и срок службы. Ниже представлена сравнительная таблица, которая поможет принять обоснованное решение.

Принцип работы и особенности теплопередачи

Принцип работы плоского ТЭНа основан на законе Джоуля-Ленца: при прохождении электрического тока через резистивный элемент (нихромовая или фехралевая проволока) выделяется тепловая энергия. Это тепло передаётся от резистивного элемента через слой электроизоляции к металлической оправе, а затем — методом теплопроводности — на нагреваемую поверхность экструдера.

Особое значение для плоских ТЭНов размером 200×400 мм имеет равномерность нагрева. На столь значительной площади даже незначительные температурные градиенты могут привести к:

• Дефектам экструдата: Неравномерная вязкость расплава, локальные напряжения, изменение оптических свойств, появление полос или непроплавов.
• Износу оборудования: Перегретые зоны могут вызывать деградацию полимера, образование нагара и ускоренный износ металлических частей фильеры.
• Энергетическим потерям: Попытки компенсировать холодные зоны увеличением общей мощности приводят к перерасходу электроэнергии.

Для обеспечения равномерности нагрева используются следующие подходы:

• Оптимизация распределения резистивного элемента: Плотность намотки или ширина ленты резистивного элемента может быть скорректирована для компенсации теплопотерь по краям или в местах крепления.
• Множественные термопары: Установка нескольких термопар по площади ТЭНа позволяет осуществлять зональный контроль температуры и корректировать нагрев в разных точках.
• Плотный контакт: Идеальное прилегание ТЭНа к нагреваемой поверхности критично. Любые воздушные зазоры резко снижают эффективность теплопередачи и могут вызвать локальный перегрев ТЭНа.

Область применения плоских ТЭНов 200×400 мм

Конкретные габариты 200×400 мм делают такие плоские ТЭНы идеальными для определённых задач в экструзионной промышленности:

• Фильеры плоскощелевых экструдеров: Основное применение – нагрев головок, используемых для производства листов, плёнок (включая многослойные), геомембран, покрытий. Равномерность температуры по ширине 400 мм является залогом однородности толщины и свойств получаемого полотна.
• Нагревательные плиты для ламинирования: В процессах, где требуется приклеивание плёнок или других материалов к подложке под воздействием тепла и давления.
• Формующие матрицы: Для нагрева определённых зон при производстве сложных профилей, где требуется точно заданный температурный режим.
• Пресс-формы для термоформования: При изготовлении лотков, контейнеров и других изделий из листовых пластиков.
• Оборудование для пищевой промышленности: В экструдерах для производства снеков, макаронных изделий или кормов, где также важен контролируемый нагрев рабочих зон.

Применение таких ТЭНов обеспечивает высокий уровень контроля над процессом, что является ключевым преимуществом в производстве с повышенными требованиями к качеству продукции.

После детального рассмотрения конструктивных особенностей и базовых принципов выбора плоских ТЭНов для экструдеров, следующим этапом становится углубление в практические аспекты их интеграции и оптимизации. Это включает не только монтаж и эксплуатацию, но и стратегическое планирование жизненного цикла нагревательных элементов, методы мониторинга и способы решения возникающих проблем, что позволяет максимизировать экономическую эффективность и надёжность производственной линии.

Продвинутая практика и внедрение плоских ТЭНов в экструзионные системы

Эффективность и долговечность плоских ТЭНов размером 200×400 мм в экструзионных линиях достигаются не только за счёт правильного подбора, но и благодаря грамотному внедрению и управлению на протяжении всего жизненного цикла. Этот раздел посвящён углубленным аспектам, которые позволят оптимизировать работу оборудования и минимизировать эксплуатационные риски, ориентируясь на стратегические цели бизнеса.

Оптимизация выбора и экономический эффект

Выбор плоского ТЭНа — это не только техническое, но и экономическое решение. Оптимальный подход позволяет сократить затраты на электроэнергию, минимизировать брак и продлить срок службы оборудования.

1. Расчёт удельной мощности и теплопотерь:
   • Теплопотери: Для фильеры 200×400 мм необходимо учитывать не только площадь нагрева, но и площадь поверхности, через которую происходят теплопотери (боковые стенки, открытые торцы). Эффективная теплоизоляция внешних поверхностей фильеры может снизить требуемую мощность ТЭНа на 10-20%, что напрямую влияет на энергопотребление.
   • Оптимальная удельная мощность: Превышение оптимальной удельной мощности (как правило, 4-7 Вт/см²) приводит к перегреву резистивного элемента, что сокращает срок службы ТЭНа, даже если общая температура поверхности остаётся в норме. Снижение удельной мощности в пределах допустимого диапазона на 1-2 Вт/см² может увеличить ресурс ТЭНа на 30-50%.
2. Расчёт окупаемости инвестиций (ROI):

   Для оценки экономической целесообразности инвестиций в более дорогие, но энергоэффективные или долговечные ТЭНы, можно использовать упрощенную формулу ROI:

   ROI = ((Экономия от снижения брака + Экономия от снижения энергопотребления + Экономия от увеличения срока службы) - Затраты на новый ТЭН) / Затраты на новый ТЭН * 100%

   • Экономия от снижения брака: Например, если замена старых ТЭНов с неравномерным нагревом снижает процент брака с 2% до 1%, и стоимость брака составляет $1000/день, то экономия составит $10/день.
   • Экономия от снижения энергопотребления: Если новый ТЭН или система управления снижает потребление на 500 Вт/час (0.5 кВт) при 24/7 работе и стоимости электроэнергии $0.1/кВт*ч, то годовая экономия составит 0.5 * 24 * 365 * 0.1 = $438.
   • Экономия от увеличения срока службы: Если новый ТЭН служит 3 года вместо 1 года (стоимость ТЭНа $200), то годовая экономия на замене составит $200/год.

Пошаговая реализация и внедрение плоских ТЭНов

Внедрение новых или замена существующих плоских ТЭНов в экструдере требует систематического подхода, чтобы минимизировать риски и обеспечить максимальную производительность. Этапы реализации охватывают как технические, так и организационные аспекты.

1. Этап 1: Анализ потребностей и детальная спецификация (Спринт 1: 1-2 недели)
   • Роли: Инженер-технолог, главный инженер, закупщик.
   • Действия:
     • Определение точных требований к температурному профилю фильеры, типу обрабатываемого полимера, максимальной и минимальной рабочей температуре, времени выхода на режим.
     • Измерение посадочных мест для ТЭНов, уточнение геометрии, наличия отверстий под термопары и крепёж.
     • Оценка текущей системы управления температурой (ПИД-регуляторы, количество контуров).
     • Составление подробного технического задания (ТЗ) с указанием габаритов (200×400 мм), мощности, напряжения, типа изоляции, наличия термопары, длины выводов и типа крепления.
   • Артефакты: Техническое задание (ТЗ), чертежи посадочных мест, отчёт об анализе текущей системы.
   • Контроль качества: Согласование ТЗ со всеми заинтересованными сторонами.
2. Этап 2: Выбор поставщика и заказ (Спринт 2: 2-4 недели)
   • Роли: Закупщик, главный инженер.
   • Действия:
     • Поиск производителей, способных изготовить ТЭНы по индивидуальным параметрам (200×400 мм).
     • Запрос коммерческих предложений от 2-3 поставщиков, сравнение не только цен, но и сроков изготовления, гарантийных условий, репутации производителя.
     • Обсуждение с поставщиком возможности интеграции дополнительных опций (например, защитные кожухи, усиленные кабели).
     • Размещение заказа и контроль сроков изготовления.
   • Артефакты: Коммерческие предложения, договор поставки, график производства.
   • Контроль качества: Выбор поставщика с подтверждённым опытом и положительными отзывами, согласование всех условий договора.
3. Этап 3: Приёмочный контроль и тестовый запуск (Спринт 3: 1 неделя)
   • Роли: Инженер по наладке, электрик.
   • Действия:
     • Визуальный осмотр ТЭНов на предмет механических повреждений.
     • Измерение электрического сопротивления ТЭНа мультиметром для проверки целостности резистивного элемента и соответствия заявленной мощности (R = U²/P).
     • Проверка сопротивления изоляции мегаомметром для исключения пробоя (норма > 2 МОм).
     • Тестовая установка ТЭНа на стенде (при возможности) для проверки равномерности нагрева и отклика термопары.
   • Артефакты: Протокол приёмочного контроля, результаты измерений.
   • Контроль качества: Отбраковка ТЭНов, не соответствующих ТЗ или имеющих дефекты.
4. Этап 4: Монтаж и интеграция в экструдер (Спринт 4: 1-2 дня)
   • Роли: Механик, электрик.
   • Действия:
     • Отключение и обесточивание экструдера, соблюдение всех мер безопасности.
     • Тщательная очистка поверхности фильеры от остатков полимера и загрязнений для обеспечения максимального теплового контакта.
     • Установка ТЭНа, обеспечение плотного прилегания и равномерного затягивания крепёжных элементов.
     • Подключение выводов ТЭНа к системе управления, корректное подключение термопары.
     • Проверка целостности и надёжности всех электрических соединений.
   • Артефакты: Фотоотчёт монтажа, акт ввода в эксплуатацию.
   • Контроль качества: Визуальный осмотр, проверка отсутствия люфтов, правильности подключения.
5. Этап 5: Оптимизация и калибровка (Спринт 5: 1-3 дня)
   • Роли: Инженер-технолог, оператор экструдера.
   • Действия:
     • Первоначальный запуск экструдера, постепенный нагрев до рабочей температуры.
     • Использование тепловизора для визуализации температурного поля на поверхности ТЭНа и фильеры, выявление холодных/горячих зон.
     • Тонкая настройка параметров ПИД-регуляторов для минимизации перерегулирования и стабилизации температуры.
     • Проведение пробной экструзии, анализ качества продукции.
   • Артефакты: Тепловизионные снимки, отчёт о калибровке ПИД-регуляторов, результаты анализа качества продукции.
   • Контроль качества: Достижение стабильного температурного режима с минимальными отклонениями, соответствие качества продукции стандартам.

Кейсы применения плоских ТЭНов 200×400 мм

Рассмотрим несколько сценариев использования плоских ТЭНов в различных промышленных условиях, демонстрирующих особенности подхода к их выбору и эксплуатации.

1. Кейс 1: Высокоскоростное производство полиэтиленовой плёнки (Enterprise сегмент)

   Задача: Обеспечить равномерный нагрев широкой плоскощелевой фильеры (шириной до 1200 мм, с несколькими зонами 200×400 мм) для производства высококачественной полиэтиленовой плёнки со скоростью до 150 м/мин. Требуется минимальный процент брака, высокая энергоэффективность и долговечность.

   • Выбор ТЭНов: Использование плоских ТЭНов 200×400 мм с миканитовой изоляцией и интегрированными термопарами типа J. Удельная мощность подобрана на уровне 5.0-6.0 Вт/см² для обеспечения быстрого выхода на режим и стабильности при длительной работе. Приоритет отдавался поставщикам, способным предоставить ТЭНы с оптимизированной внутренней намоткой для компенсации краевых теплопотерь.
   • Реализация: Фильера разделена на 6-8 зон нагрева, каждая с независимым ПИД-регулятором. Внедрена система активного воздушного охлаждения для точного контроля температуры и предотвращения перегрева. Регулярный тепловизионный мониторинг и калибровка температурного профиля.
   • Результат: Достигнут стабильный температурный профиль с отклонением не более ±1°C по всей ширине фильеры. Процент брака снижен на 0.5%, что при объёмах производства приносит экономию в десятки тысяч долларов в год. Срок службы ТЭНов увеличен в среднем на 20% за счёт оптимизированного контроля и охлаждения.

2. Кейс 2: Производство специализированных профилей из ПВХ (SMB сегмент)

   Задача: Нагрев формующей головки для экструзии оконных профилей из ПВХ. Требуется стабильная температура в диапазоне 180-200°C для предотвращения деградации материала и получения точных геометрических размеров. Бюджет ограничен.

   • Выбор ТЭНов: Плоские ТЭНы 200×400 мм с миканитовой изоляцией, без сложных дополнительных опций, с удельной мощностью 4.0-4.5 Вт/см². Выбор сделан в пользу надёжного местного производителя с хорошим соотношением цена/качество и возможностью оперативной замены.
   • Реализация: Установлены две зоны нагрева на фильере. Для каждой зоны используется отдельный ПИД-регулятор. В качестве контроля качества после установки проводился ручной замер температуры контактным термометром в нескольких точках.
   • Результат: Обеспечена достаточная стабильность температуры для производства профилей требуемого качества. Снижены затраты на приобретение ТЭНов по сравнению с более дорогими аналогами. Процент брака по температурным причинам оставался на приемлемом уровне.

3. Кейс 3: Экструзия биоразлагаемых полимеров для медицины (Regulated сегмент)

   Задача: Высокоточный и стерильный процесс экструзии биоразлагаемых полимеров (например, полилактида) для производства медицинских нитей. Требуется сверхточный температурный контроль (отклонение не более ±0.5°C), высокая надёжность, возможность валидации процесса и соответствие строгим стандартам.

   • Выбор ТЭНов: Индивидуально разработанные плоские ТЭНы 200×400 мм с керамической изоляцией и защитным корпусом из нержавеющей стали класса 316L. В каждый ТЭН интегрировано несколько термопар типа K, расположенных в критических точках. Подбиралась пониженная удельная мощность (до 3.5 Вт/см²) для увеличения срока службы и стабильности.
   • Реализация: Внедрена многоканальная система ПИД-регулирования с возможностью удалённого мониторинга и протоколирования всех температурных данных. Перед началом производства проводилась полная валидация температурного профиля с использованием специализированного оборудования и создание карты температур для каждой партии материала.
   • Результат: Обеспечена высочайшая точность температурного контроля, что критически важно для свойств биоразлагаемого полимера. Система соответствует регуляторным требованиям к валидации. Минимальный процент брака, обусловленного температурными флуктуациями, и максимальная воспроизводимость процесса.

Чек-лист по мониторингу и обслуживанию плоских ТЭНов 200×400 мм

Регулярный мониторинг и своевременное обслуживание являются залогом долговечности и эффективной работы плоских ТЭНов.

• Еженедельно:
  • Визуальный осмотр ТЭНов и крепёжных элементов на предмет повреждений, ослабления, следов перегрева или нагара.
  • Проверка надёжности электрических соединений (отсутствие искрения, перегрева клемм).
  • Контроль чистоты поверхности нагревателей и фильеры.
• Ежемесячно:
  • Измерение сопротивления изоляции мегаомметром (при отключённом питании) для каждого ТЭНа. Показатель должен быть > 2 МОм.
  • Проверка сопротивления резистивного элемента (мультиметром) на соответствие паспортным данным.
  • Сверка показаний термопар с эталонным термометром.
• Ежеквартально/При смене партии материала:
  • Проведение тепловизионного контроля равномерности нагрева фильеры для выявления потенциальных проблемных зон до их критического развития.
  • Проверка эффективности работы системы охлаждения (если интегрирована).
  • Очистка контактов и клемм от окисления и загрязнений.
• При возникновении проблем:
  • Локализация неисправности путём последовательной проверки электрических параметров (напряжение, ток, сопротивление).
  • Использование диагностического оборудования для выявления обрыва спирали или пробоя изоляции.
  • Консультация с производителем ТЭНа или сервисным инженером.
