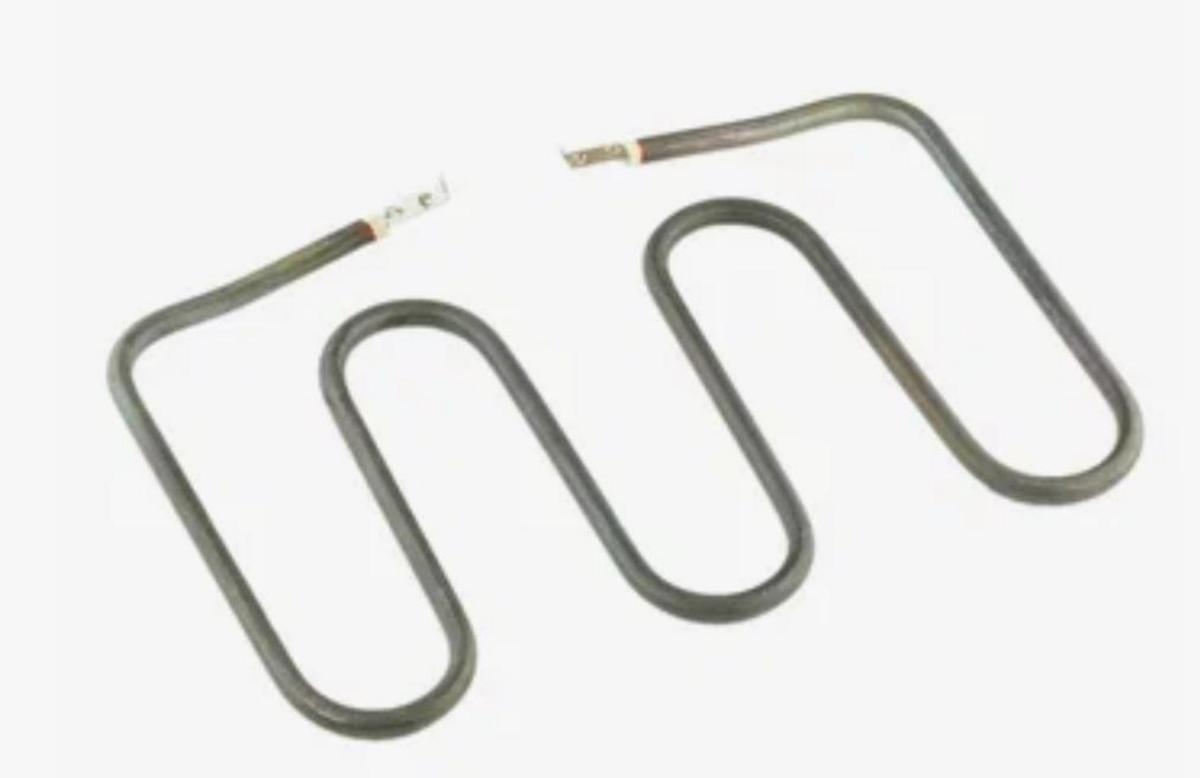

Тэн для пресса мощностью 46 кВт
Тэн для пресса мощностью 46 кВт
Конструктивные особенности и типы ТЭНов для прессов
В прессовом оборудовании, таком как гидропрессы, вакуум-формовочные станки или экструдеры, ТЭНы мощностью 46 кВт используются для подогрева пластин, форм, масла или воздуха. Это обеспечивает равномерный нагрев до 800°C. Основные типы, подходящие для такой мощности, включают:
- Керамические цилиндрические ТЭНы (диаметр 46 мм): Общая длина достигает 1500 мм, рабочая зона — 920 мм. Каждое устройство имеет мощность 5,4 кВт при напряжении 380 В. Для полной мощности 46 кВт требуется около 8–10 таких элементов в блоке. Удельная мощность составляет 4,2 Вт/см², соединение осуществляется с использованием клемм М4. Эти ТЭНы идеальны для прямого нагрева в пресс-формах благодаря своей высокой термостойкости.
- Сухие керамические ТЭНы в колбе (ЭНПК): Имеют диаметр 46 мм и длину 60–1000 мм (возможны более длинные варианты под заказ) с колбой диаметром 52 мм. Максимальная мощность составляет 1,3 кВт на 100 мм греющей поверхности, что соответствует 9 Вт/см². Для достижения 46 кВт потребуется блок из 35–40 элементов. Эти ТЭНы подходят для нагрева масел или воды в гидравлических прессах, позволяя минимизировать образование накипи.
| Характеристика | Керамический цилиндрический (46 мм) | Сухой керамический ЭНПК (46 мм) |
|---|---|---|
| Диаметр | 46 мм | 46 мм (колба 52 мм) |
| Длина | 1500 мм общая (920 мм рабочая) | 60–1000 мм (холодная зона мин. 10 мм) |
| Мощность единицы | 5,4 кВт | До 1,3 кВт/100 мм (2,4 кВт на 400 мм) |
| Элементы для 46 кВт | ~8–9 шт. | ~35–40 шт. |
| Удельная мощность | 4,2 Вт/см² | До 9 Вт/см² |
| Температура max | Не указана (аналогично 800°C) | 800°C (воздух), 400°C (масло) |
| Напряжение | 380 В | 230/380/3х380 В |
Существуют и другие варианты, такие как трубчатые ТЭНы из нержавеющей стали (диаметр 10–13 мм), которые применяются для конфорок или автоклавов. Однако их мощность ограничена (0,46–3 кВт), и они чаще используются в маломощных комплектах. Для прессов предпочтительнее использование керамических элементов благодаря их открытой спирали и высокой плотности мощности.
Применение в прессах: Технические аспекты
В гидравлических и термоформовочных прессах ТЭН 46 кВт отвечает за нагрев рабочей среды (масло, воздух, пластик), что критично для процессов формовки, ламинирования или вулканизации. Основные преимущества данного оборудования таковы:
- Быстрый прогрев: Температуры до 800°C достигаются всего за несколько минут, обеспечивая равномерный поток тепла.
- Энергоэффективность: Благодаря хорошей изоляции потери тепла сводятся к минимуму, а керамика способна выдерживать перегрев.
- Срок службы: При правильной эксплуатации ТЭНы могут служить от 5000 до 10000 часов, оставаясь устойчивыми к вибрациям прессов.
Расчет блока для 46 кВт
При удельной мощности 4,2 Вт/см² необходимо учитывать, что площадь поверхности блока составляет приблизительно 11 м². Подключение ТЭНов осуществляется в схемах звезда/треугольник на 3х380 В, при этом ток составляет около 70–80 А на фазу. Для эффективного монтажа обязательно наличие реле, термозащиты и регулятора температуры.
Монтажные требования: Фланцы, штуцеры или патронные гильзы должны устанавливаться в корпусе пресса. Минимальная холодная зона для дифференциации между рабочими и нерабочими участками составляет от 10 до 55 мм.
В следующей части статьи рассмотрим достоинства и недостатки использования ТЭНов для прессового оборудования, а также аспекты их установки и эксплуатации.
Преимущества и недостатки для прессового оборудования
При выборе ТЭНов мощностью 46 кВт для прессового оборудования необходимо учитывать не только технические характеристики, но и преимущества и недостатки, которые могут влиять на производительность и эксплуатацию. Рассмотрим детали, которые стоит учитывать:
Преимущества
- Высокая температура без контакта с жидкостью: Сухой тип ТЭНов позволяет достичь высокой температуры без риска взаимодействия с теплоносителями, что обеспечивает чистоту производственного процесса.
- Компактность: С диаметром 46 мм эти ТЭНы идеально подходят для установки в ограниченных пространствах и узких каналах пресс-форм.
- Надежность: Конструкция с открытой спиралью и наличием 12 каналов в изоляторе снижает вероятность короткого замыкания, что увеличивает срок службы оборудования.
- Универсальность: ТЭНы могут использоваться для нагрева как воздуха при температуре до 800°C, так и масла (в пределах 400°C), добавляя к их функциональности возможность работы с различными средами.
Недостатки
- Необходимость точного контроля температуры: Для предотвращения перегрева требуется установка термопар и регуляторов, что может увеличить стоимость системы.
- Высокая стоимость блока: Комплекты ТЭНов могут варьироваться по цене от 50 до 200 тыс. рублей, что необходимо учитывать при планировании бюджета.
- Чувствительность к загрязнениям: Для достижения оптимальной работы требуется фильтрация воздуха, поскольку пыль и грязь могут отрицательно сказаться на функционировании нагревательных элементов.
| Сравнение с другими мощностями | 46 кВт (блок) | 5,4 кВт (единица) | 2,4 кВт (ЕНПК) |
|---|---|---|---|
| Применение в прессе | Полный нагрев формы | Зона подогрева | Локальный нагрев масла |
| Количество элементов | 8–40 шт. | 1 | 19 шт. |
| Стоимость (примерно) | Высокая (комплект) | Средняя | Низкая за единицу |
| Эффективность | Максимальная | Средняя | Высокая на см² |
Монтаж, эксплуатация и безопасность
Правильный монтаж и эксплуатация ТЭНов критично важны для обеспечения их долгосрочной работы и безопасности. Рассмотрим пошаговый процесс монтажа и ключевые меры безопасности.
Пошаговый монтаж в прессе
- Подготовка: Отключить питание и очистить посадочное место, обеспечив размеры от 46 до 52 мм для нормального ввода ТЭНа.
- Установка: Вставить ТЭН в гильзу или колбу, зафиксировав его фланцем или резьбой (М4–1/2″).
- Подключение: Подключить клеммы (1–4 вывода) и использовать схему подключения звезда для 3х380 В. Рекомендуется применять кабель сечением от 16 до 25 мм².
- Тестирование: Проверить омметром удельное сопротивление спирали, выполнять первичное прогрев без нагрузки на протяжении 30 минут.
- Интеграция: Установить термопары и предохранители, адаптированные под диапазон температур от 90 до 800°C.
Меры безопасности
- Защита от перегрева: Установить автоматические системы контроля, срабатывающие при достижении температуры 850°C.
- Вентиляция: Обеспечить поток воздуха более 1 м/с, чтобы предотвратить перегрев.
- Обслуживание: Регулярная проверка на каждые 1000 часов работы, замена компонентов при потере более 10% мощности.
Типичные проблемы и их решения
- Перегрев: Рекомендуется снижать удельную мощность до 6 Вт/см², чтобы избежать повреждений.
- Неравномерный нагрев: Увеличение холодных зон может помочь в стабилизации температурного поля.
- Поломка: В случае неисправности следует заменить блок, используя инструмент с ключом шириной 10–13 мм, такой как в конфорках.
Рыночные аспекты и производство
В России на рынке нагревательных элементов представлены несколько производителей, среди которых Mirnagrev, ElemaG-TPK, Promnagrev и Electro-nagrev. Эти компании предлагают ТЭНы на заказ (например, с длиной более 1000 мм), что позволяет адаптировать решения под специфические требования клиентов.
В ценовом диапазоне на ТЭНы можно встретить следующие предложения: устройства с мощностью 5 кВт стоят примерно 5–10 тыс. рублей, а блок ТЭНов мощностью 46 кВт — от 100 до 300 тыс. рублей, включая услуги по доставке по России.
Современные ТЭНы также отличаются по высоким показателям мощности, достигающим до 100 кВт в одном блоке для крупных прессов, что открывает новые перспективы в обработке материалов на промышленных производствах.
Седельные системы, которые ранее использовались, сформировали основу для развития современных керамических блоков, продолжают эволюционировать с использованием высококачественных сплавов, таких как нихром и нержавеющая сталь для агрессивных сред.
Интересно, что за рубежом аналогичные устройства, такие как патронные обогреватели, широко используются в производстве инжекционных прессов, что подчеркивает универсальность и востребованность данного типа нагревательных элементов в разных регионах.
