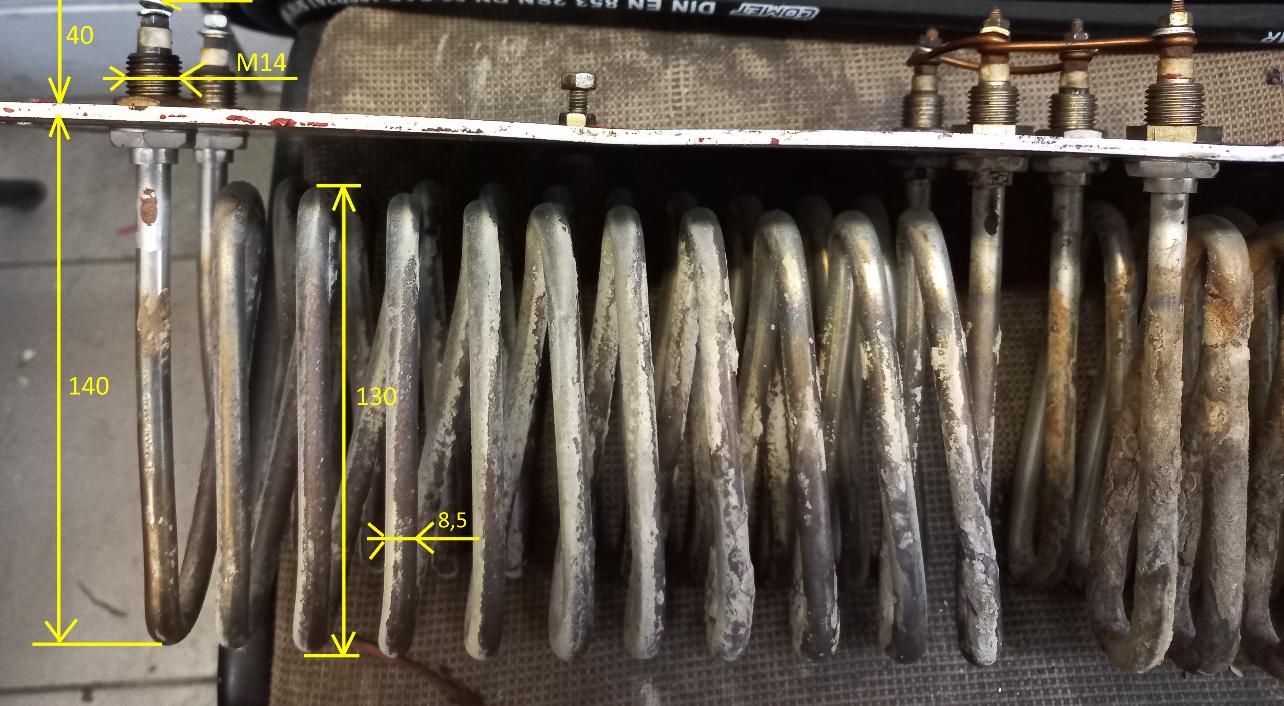

Тэн для получения пара путем орошения тэн водой. 3000W 230V нержавеющее исполнение, среда воздух-вода

### ТЭН для получения пара путем орошения тэн водой. 3000W 230V, нержавеющее исполнение, среда воздух-вода

В промышленных и коммерческих системах генерации пара, где требуется высокая эффективность, надежность и управляемость, трубчатые электронагреватели (ТЭНы) являются ключевым компонентом. Метод получения пара путем орошения нагревательного элемента водой представляет собой оптимизированный подход, особенно востребованный для систем средней и малой производительности, а также в приложениях, где критичны быстрый старт, точность регулирования и безопасность. Данный материал ориентирован на технических руководителей, инженеров, специалистов по закупкам и эксплуатации, которым предстоит выбор, внедрение или модернизация таких систем.

Ключевые понятия и терминология

Для эффективного диалога и принятия решений в области систем парообразования на ТЭНах, важно оперировать единой терминологией.

• ТЭН (Трубчатый ЭлектроНагреватель): Герметичный металлический корпус с расположенной внутри токопроводящей спиралью из высокоомного материала (например, нихрома), изолированной от корпуса диэлектриком (обычно оксидом магния). При прохождении тока спираль нагревается, передавая тепло через диэлектрик и оболочку окружающей среде.
• Система оросительного парообразования: Технологический комплекс, в котором пар генерируется путем распыления (орошения) воды непосредственно на поверхность высокотемпературного ТЭНа. Это обеспечивает быстрый и эффективный переход воды в парообразное состояние.
• Удельная поверхностная мощность (УПМ): Мощность, приходящаяся на единицу площади поверхности нагревательного элемента (Вт/см²). Является критически важным параметром для долговечности ТЭНа. В средах с водой или паром рекомендуется использовать ТЭНы с низкой УПМ для минимизации образования накипи и предотвращения перегрева.
• Коррозионная стойкость: Способность материала ТЭНа сопротивляться разрушению под воздействием химически активных сред (вода, пар, растворенные в воде газы и соли). Для работы в среде «воздух-вода» нержавеющая сталь является стандартом благодаря ее пассивной пленке оксида хрома.
• Деминерализованная вода (деми-вода): Вода, из которой удалены большинство ионов минеральных солей. Использование деми-воды существенно снижает образование накипи на ТЭНах и продлевает их срок службы, а также поддерживает чистоту генерируемого пара.
• Паропроизводительность: Количество пара, генерируемого системой за единицу времени (например, кг/час). Определяет пригодность системы для конкретного технологического процесса.
• Температурный градиент: Разница температур между поверхностью ТЭНа и окружающей средой. Высокие градиенты могут приводить к термическим напряжениям и ускоренному износу.

Технические и эксплуатационные характеристики ТЭНов 3000 Вт, 230 В, нержавеющая сталь

Рассмотрим типовой ТЭН с заданными параметрами: мощность 3000 Вт, напряжение 230 В, материал – нержавеющая сталь, рабочая среда – «воздух-вода». Эти характеристики являются стандартом для многих промышленных и бытовых применений, но требуют глубокого понимания контекста для B2B-заказчика.

• Мощность 3000 Вт: Определяет скорость нагрева и объем генерируемого пара. Для ориентира, нагрев 1 литра воды от 20°C до 100°C требует ~335 кДж (примерно 93 Вт·ч). Генерация 1 кг пара из воды 100°C требует ~2257 кДж (примерно 627 Вт·ч). Таким образом, ТЭН мощностью 3 кВт может теоретически генерировать около 4,7 кг пара в час при 100% эффективности. В реальных условиях эффективность ниже.
• Напряжение 230 В: Стандартное однофазное напряжение для многих регионов. Важно убедиться в совместимости с существующей электрической инфраструктурой объекта. Для систем с большей мощностью или в промышленных условиях часто используются трехфазные ТЭНы (380/400 В), обеспечивающие более равномерную нагрузку на сеть.
• Материал — нержавеющая сталь: Выбор нержавеющей стали (чаще всего AISI 304 или AISI 316L) обусловлен ее превосходной коррозионной стойкостью.
  • AISI 304: Подходит для большинства сред с чистой водой и воздухом. Оптимален по соотношению цена/качество.
  • AISI 316L: Содержит молибден, что значительно повышает устойчивость к хлоридам и агрессивным средам. Рекомендуется для применения с водой, содержащей соли, или в условиях, где требуется повышенная химическая стойкость. Длительный срок службы ТЭНа из AISI 316L в таких условиях часто оправдывает его более высокую начальную стоимость.
• Среда «воздух-вода»: Указывает на то, что ТЭН может быть частично или полностью погружен в воду, а также работать в паровоздушной смеси или при орошении. Этот режим требует тщательного контроля УПМ, чтобы избежать локального перегрева и образования накипи, особенно на тех участках, которые могут временно оказаться без контакта с водой.

Сравнительный анализ материалов ТЭНов для систем парообразования

Выбор материала нагревательного элемента является стратегическим решением, напрямую влияющим на надежность, срок службы и общую стоимость владения (TCO) системы.

*Ориентировочные сроки службы могут значительно варьироваться в зависимости от качества воды, интенсивности эксплуатации, наличия водоподготовки и соблюдения режимов.

Критерии выбора ТЭНа для систем оросительного парообразования

Принятие решения о выборе ТЭНа выходит за рамки базовых технических параметров и должно учитывать комплекс факторов, влияющих на операционную эффективность и долгосрочную экономику проекта.

1. Требуемая паропроизводительность: Определите пиковые и средние потребности в паре (кг/час) для вашего технологического процесса. Это прямо влияет на общую мощность ТЭН-блока и их количество.
2. Качество исходной воды: Проведите анализ воды. Жесткость, содержание хлоридов, силикатов и других примесей напрямую влияют на выбор материала ТЭНа (например, AISI 316L для жесткой воды), необходимость системы водоподготовки (обратный осмос, умягчение) и УПМ. Использование деминерализованной воды значительно продлевает срок службы ТЭНов.
3. Удельная поверхностная мощность (УПМ): Для систем парообразования и нагрева воды рекомендуется УПМ в диапазоне 5-9 Вт/см². Более низкие значения УПМ минимизируют образование накипи, перегрев и продлевают срок службы элемента, но требуют большей площади нагрева.
4. Габариты и форм-фактор: Убедитесь, что выбранный ТЭН (или группа ТЭНов) физически впишется в существующее или проектируемое оборудование. Рассмотрите трубчатые, блочные или фланцевые исполнения.
5. Ресурс и ремонтопригодность: Оцените ожидаемый срок службы ТЭНа в ваших условиях. Учитывайте стоимость замены, простои оборудования. Системы, предусматривающие быструю замену ТЭНа (например, на фланцевом соединении), могут снизить TCO.
6. Энергоэффективность и TCO: Помимо начальной стоимости, рассчитайте затраты на электроэнергию (основной фактор), водоподготовку, обслуживание и замену. Высококачественные ТЭНы с оптимальной УПМ, хотя и дороже, могут обеспечить значительную экономию на эксплуатации.
7. Системы безопасности: Наличие встроенных термостатов, датчиков сухого хода, УЗО и другого защитного оборудования критически важно для предотвращения аварий, перегрева и пожаров. Соответствие стандартам (например, IP-защита от влаги).
8. Производитель и сертификация: Отдавайте предпочтение проверенным производителям с соответствующими сертификатами качества (ISO, CE, UL и др.). Это гарантирует соответствие заявленным характеристикам и безопасность.

Моделирование и расчет экономической эффективности (ROI)

Внедрение или модернизация системы парообразования на ТЭНах является инвестицией, требующей четкого экономического обоснования. Расчет окупаемости инвестиций (ROI) и общей стоимости владения (TCO) позволяет принимать взвешенные решения.

Формула ROI:
ROI = ((Выгоды от инвестиций - Затраты на инвестиции) / Затраты на инвестиции) * 100%

Ключевые факторы затрат:

• Первоначальные инвестиции (CAPEX): Стоимость ТЭНов, сопутствующего оборудования (насосы, форсунки, баки, контроллеры, водоподготовка), монтаж, пусконаладка.
• Операционные расходы (OPEX):
  • Энергопотребление: Основная статья. Рассчитывается на основе мощности ТЭНа, времени работы и тарифа на электроэнергию.
  • Водопотребление: Стоимость воды и водоотведения.
  • Водоподготовка: Расходы на реагенты, фильтры, обслуживание систем умягчения/деминерализации.
  • Обслуживание: Регулярная очистка, диагностика, замена изношенных частей.
  • Замена ТЭНов: Стоимость новых ТЭНов и работы по их замене.

Ключевые факторы выгод:

• Снижение затрат на энергоресурсы: Если ТЭН-система заменяет менее эффективную.
• Увеличение срока службы оборудования: За счет оптимального выбора ТЭНов и водоподготовки.
• Снижение простоев: Повышение надежности системы, минимизация аварий.
• Улучшение качества продукта/процесса: Стабильность и чистота пара.
• Экономия на пространстве: Компактность ТЭН-систем по сравнению с классическими котлами.
• Экологические преимущества: Отсутствие выбросов при электрическом нагреве.

Пример: Предприятие пищевой промышленности рассматривает замену устаревшего парогенератора на ТЭН-систему для нужд стерилизации.

• Исходные данные: Мощность 3 кВт, работа 8 часов в день, 250 дней в году. Стоимость электроэнергии 0.1 USD/кВт·ч. Срок службы ТЭНа – 3 года.
• Годовое энергопотребление: 3 кВт * 8 ч/день * 250 дней/год = 6000 кВт·ч.
• Годовые затраты на энергию: 6000 кВт·ч * 0.1 USD/кВт·ч = 600 USD.
• Дополнительные расходы: Водоподготовка, обслуживание, амортизация.
• Выгоды: Снижение времени простоя на 20% (оценка), что эквивалентно 500 USD/год в производстве, улучшение качества пара.

Такой расчет позволяет сравнить различные варианты и выбрать наиболее экономически целесообразный в долгосрочной перспективе.

Типовые архитектуры систем оросительного парообразования

Конфигурация системы может значительно варьироваться в зависимости от масштаба и требований к процессу.

• Базовая система: Включает емкость для воды, ТЭН(ы), насос для подачи воды, форсунки для распыления воды на ТЭН и простейшую автоматику (датчик уровня воды, термостат для регулирования нагрева). Подходит для небольших объемов пара и некритичных процессов.
• Модульная система средней производительности: Дополняется более сложной системой водоподготовки (например, установкой обратного осмоса), прецизионными форсунками, датчиками давления и температуры пара, программируемым логическим контроллером (ПЛК) для автоматического управления и мониторинга, а также системами безопасности (защита от сухого хода, перегрева). Обеспечивает высокую надежность и управляемость.
• Высокопроизводительный блок: Представляет собой комплексное решение с несколькими ТЭН-блоками, централизованной системой водоподготовки, автоматической системой очистки ТЭНов от накипи (CIP-система), возможностью интеграции в общую АСУ ТП предприятия (АСУ ТП — Автоматизированная Система Управления Технологическим Процессом), и развитой системой диагностики. Такие системы способны работать 24/7 в самых требовательных условиях.

Основываясь на стратегических и экономических аспектах выбора ТЭН-систем, важно перейти к практическим шагам по их проектированию, внедрению и оптимизации. Следующая часть статьи углубится в архитектурные решения, этапы реализации и ключевые аспекты операционной эффективности, позволяя избежать типичных ошибок и максимизировать отдачу от инвестиций.

Продвинутая практика и внедрение систем парообразования на ТЭНах

После выбора оптимальных ТЭНов и оценки экономической целесообразности, следующим критическим этапом является квалифицированное проектирование, монтаж и интеграция системы парообразования в существующие технологические процессы. Данный раздел детализирует архитектурные подходы, последовательность реализации и аспекты, влияющие на долгосрочную эксплуатационную надежность и снижение общей стоимости владения.

Проектирование и интеграция: ключевые этапы

Успешное внедрение системы парообразования на ТЭНах требует системного подхода, начиная от детального технического задания и заканчивая пусконаладочными работами.

1. Детальное техническое задание (ТЗ):
   • Требуемая паропроизводительность: Точные значения (кг/час) для пиковых и постоянных нагрузок.
   • Качество пара: Требования к сухости, отсутствию примесей, особенно для пищевой, фармацевтической и медицинской отраслей.
   • Рабочие параметры: Температура, давление пара.
   • Характеристики исходной воды: Полный химический анализ для определения необходимой степени водоподготовки.
   • Доступная инфраструктура: Электроснабжение (фазность, мощность), водопровод, канализация, вентиляция.
   • Интеграция с АСУ ТП: Требования к протоколам связи, типам сигналов, интерфейсам.
   • Нормативные требования: Соответствие отраслевым стандартам, СНиПам, ГОСТам, CE/UL.
2. Выбор и комплектация оборудования:
   • ТЭНы: Окончательный выбор материала, форм-фактора (прямой, U-образный, блочный, фланцевый), удельной поверхностной мощности. Для оросительных систем важен диаметр трубки и длина для равномерного распределения тепла.
   • Система орошения: Выбор форсунок (факельные, плоскоструйные, полноконусные) по производительности, углу распыления и материалу (нержавеющая сталь, керамика). Обеспечение равномерного орошения всей поверхности ТЭНа.
   • Насосное оборудование: Подбор насосов с учетом требуемого напора, расхода и устойчивости к температуре воды. Рекомендуются насосы из нержавеющей стали.
   • Система водоподготовки: В зависимости от анализа воды, это может быть умягчитель, установка обратного осмоса (РО), деионизационная установка (EDI/MBR). Для парогенераторов высокого качества воды – РО или деионизация обязательны.
   • Датчики и КИП (Контрольно-Измерительные Приборы): Датчики температуры (поверхности ТЭНа, воды, пара), датчики давления, датчики уровня воды (верхний/нижний аварийный, рабочий), датчики качества воды (кондуктометры).
   • Контроллеры и автоматика: ПЛК для комплексного управления, терморегуляторы, регуляторы давления, счетчики импульсов для контроля расхода.
   • Исполнительные механизмы: Электромагнитные клапаны, регулирующие клапаны.
3. Расчет гидравлики и теплообмена:
   • Гидравлический расчет: Определение диаметров трубопроводов, потерь давления, оптимизация потоков воды к форсункам.
   • Расчет теплообмена: Моделирование распределения температуры на поверхности ТЭНа и в паровом объеме для предотвращения локальных перегревов и обеспечения оптимального парообразования.
4. Электроснабжение и безопасность:
   • Расчет электрических нагрузок: Подбор сечения кабелей, защитных автоматов, устройств защитного отключения (УЗО).
   • Система заземления: Обязательное и качественное заземление всех металлических частей системы.
   • Автоматика безопасности: Аварийное отключение при низком уровне воды, превышении температуры, избыточном давлении. Системы блокировки от неправильных действий персонала.

Пошаговая реализация проекта

Разработка и внедрение системы парообразования на ТЭНах обычно разбиваются на несколько логических этапов, что позволяет эффективно управлять ресурсами, сроками и качеством.

1. Этап 1: Анализ и планирование (Срок: 1-3 недели)
   • Деятельность: Детальный аудит существующих систем и инфраструктуры, разработка/уточнение ТЗ, выбор ключевых поставщиков оборудования и интеграторов. Предварительный расчет ROI и TCO.
   • Роли: Руководитель проекта, главный инженер, инженер по закупкам.
   • Артефакты: Утвержденное ТЗ, предварительные коммерческие предложения, план проекта.
   • Контроль качества: Соответствие ТЗ требованиям производства, финансовое обоснование.
2. Этап 2: Проектирование и закупка (Срок: 4-10 недель)
   • Деятельность: Разработка рабочей проектной документации (электрические схемы, гидравлические схемы, чертежи размещения), заказ оборудования и материалов, контроль сроков поставки.
   • Роли: Инженер-проектировщик, инженер по КИПиА, менеджер по закупкам.
   • Артефакты: Комплект проектной документации, спецификации оборудования, договора поставки.
   • Контроль качества: Верификация проектных решений на соответствие ТЗ и нормативам, проверка комплектации поставки.
3. Этап 3: Монтаж и пусконаладка (Срок: 2-6 недель)
   • Деятельность: Установка оборудования (ТЭН-блоки, трубопроводы, насосы, баки, системы водоподготовки), электромонтажные работы, подключение КИП и автоматики. Проведение индивидуальных испытаний оборудования.
   • Роли: Монтажная бригада, инженер по автоматизации, инженер по пусконаладке.
   • Артефакты: Акты скрытых работ, протоколы индивидуальных испытаний, акты электроизмерений.
   • Контроль качества: Соблюдение требований ПУЭ (Правила Устройства Электроустановок), строительных норм, проверка работоспособности всех узлов, испытания под давлением.
4. Этап 4: Опытная эксплуатация и обучение (Срок: 1-2 недели)
   • Деятельность: Комплексное опробование системы в рабочих режимах, настройка параметров контроллеров, калибровка датчиков. Выявление и устранение возможных дефектов. Обучение операционного и обслуживающего персонала.
   • Роли: Операторы, инженеры по эксплуатации, представители поставщика/интегратора.
   • Артефакты: Протоколы комплексного опробования, инструкции по эксплуатации, журналы обучения.
   • Контроль качества: Достижение заявленных параметров паропроизводительности и качества пара, готовность персонала к работе с системой.

Операционная эффективность и снижение TCO

После ввода системы в эксплуатацию, ключевой задачей становится поддержание ее эффективности и минимизация операционных расходов.

Кейсы применения

Различные отрасли используют ТЭН-системы парообразования с орошением, адаптируя их под свои специфические нужды.

1. Кейс 1: Агропромышленный комплекс (стерилизация тары и оборудования)

   Задача: Дезинфекция оборотной тары и линии розлива паром для исключения бактериального загрязнения при производстве молочных продуктов. Требовалась стабильная подача насыщенного пара высокого качества.

   Решение: Внедрена модульная система на основе ТЭНов 230В/3000Вт из нержавеющей стали AISI 316L с фланцевым креплением. Система оснащена кондуктометрическим датчиком качества воды и автоматическим узлом водоподготовки на базе обратного осмоса. Использовались высокоточные форсунки для равномерного орошения. ПЛК Siemens S7-1200 управлял всем циклом: от подачи деминерализованной воды до регулирования мощности ТЭНов и контроля давления пара.

   Результат: Обеспечена стабильная подача пара с чистотой, соответствующей санитарным нормам. Снижение частоты очистки ТЭНов от накипи на 70% (с ежемесячной до ежеквартальной) и увеличение срока службы элементов на 50% по сравнению с предыдущей системой. Затраты на энергоносители сократились на 12% за счет оптимизации режима работы.

2. Кейс 2: Фармацевтическая промышленность (увлажнение чистого воздуха в «чистых комнатах»)

   Задача: Поддержание строгих параметров влажности в классах чистоты B и C для производства инъекционных препаратов. Критически важно было отсутствие любых примесей в паре.

   Решение: Разработана прецизионная система парообразования с ТЭНами из сплава Incoloy 840, что гарантировало максимальную коррозионную стойкость в условиях постоянного контакта с ультрачистой деминерализованной водой (после EDI-установки). Каждый ТЭН снабжен индивидуальным термодатчиком для контроля поверхностной температуры. Система интегрирована в SCADA-систему (Supervisory Control And Data Acquisition — Диспетчерское Управление и Сбор Данных) цеха, что позволило осуществлять дистанционный мониторинг и регулирование с точностью до 0.1% относительной влажности. Особое внимание было уделено системам безопасности и дублированию.

   Результат: Достигнуто строгое соответствие требованиям GMP (Good Manufacturing Practice — Надлежащая Производственная Практика) к качеству пара. Отсутствие любых микропримесей в паре обеспечило поддержание класса чистоты воздуха. Срок службы ТЭНов превысил 8 лет, минимизируя простои и затраты на обслуживание в критически важном производстве.

Чек-лист по внедрению и эксплуатации ТЭН-систем парообразования

Для руководителей проектов и технических специалистов, следующий чек-лист поможет убедиться в полноте и качестве процесса внедрения:

1. ✓ Сформировано и утверждено детальное Техническое Задание с учетом всех производственных требований.
2. ✓ Проведен полный химический анализ исходной воды, определены параметры необходимой водоподготовки.
3. ✓ Выбран материал ТЭНов (AISI 304, AISI 316L, Incoloy и т.д.) с учетом качества воды и агрессивности среды.
4. ✓ Удельная поверхностная мощность ТЭНов соответствует рекомендуемым значениям (5-9 Вт/см²) для водных сред.
5. ✓ Разработана и реализована адекватная система водоподготовки (умягчение, обратный осмос, деионизация).
6. ✓ Система орошения обеспечивает равномерное и полное покрытие рабочей поверхности ТЭНа водой.
7. ✓ Предусмотрены все необходимые системы безопасности: датчики сухого хода, термостаты перегрева, датчики уровня, УЗО, заземление.
8. ✓ Электрическая инфраструктура объекта соответствует мощности и напряжению ТЭН-системы.
9. ✓ Система управления (ПЛК) обеспечивает точное регулирование, мониторинг и возможность интеграции с АСУ ТП.
10. ✓ Разработан план регулярного технического обслуживания, включая график очистки ТЭНов и проверки водоподготовки.
11. ✓ Персонал, ответственный за эксплуатацию и обслуживание, прошел необходимое обучение.
12. ✓ Проведен расчет ROI и TCO, подтверждающий экономическую целесообразность проекта.
13. ✓ Выбран надежный поставщик ТЭНов и интегратор системы с опытом работы в вашей отрасли.
