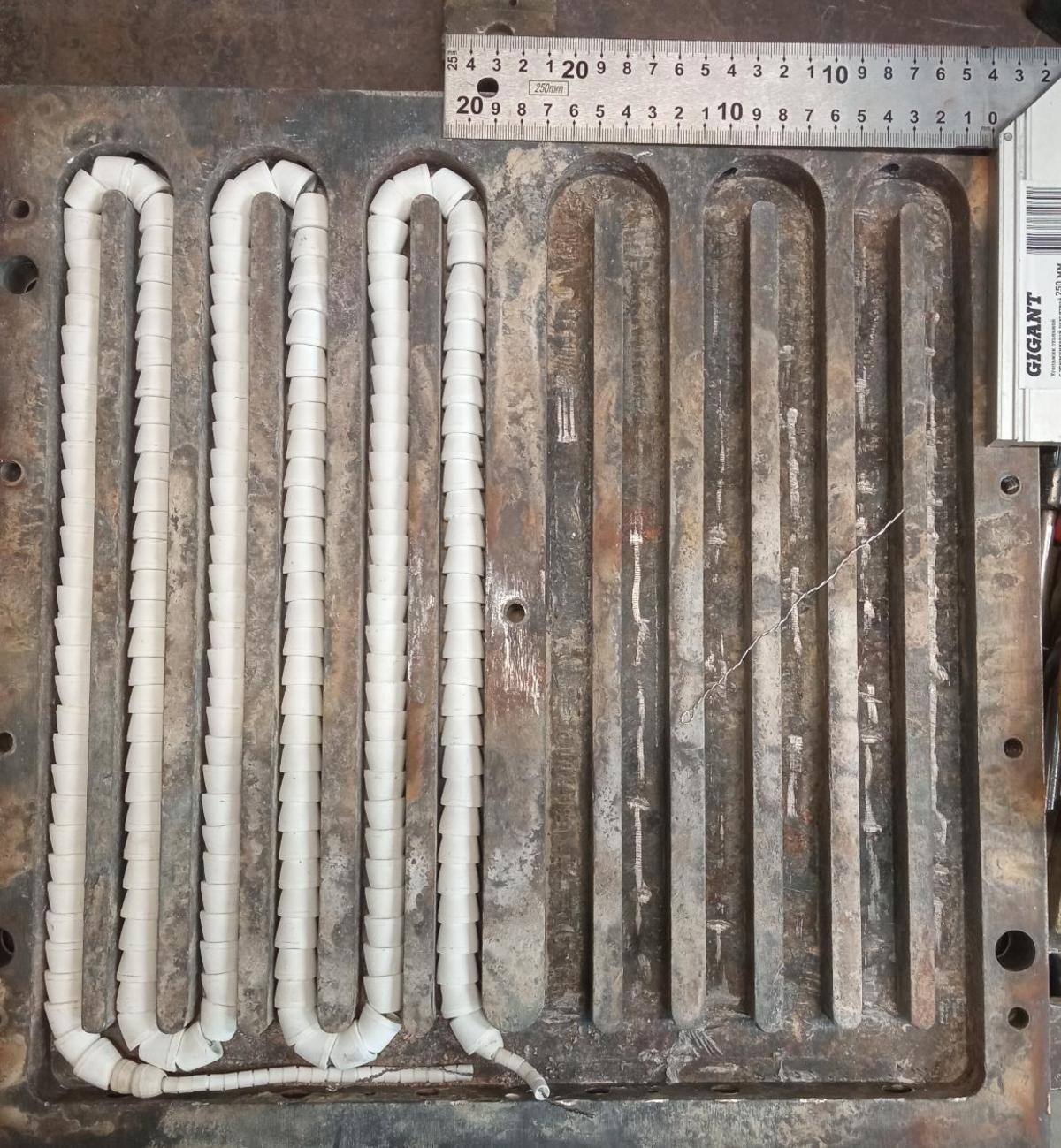

Тэн для плиты вулканизатора. Длина 2500 мм
Тэн для плиты вулканизатора. Длина 2500 мм
Конструктивные особенности ТЭНов для вулканизаторов
ТЭНы для плит вулканизаторов представляют собой специализированные герметичные трубчатые элементы, обеспечивающие равномерный нагрев. Конструкция этих устройств включает элементы, жизненно важные для промышленности вулканизации, предназначенные для нагрева металлических и композитных плит.
- Длина: Обычно достигает 2500 мм, что позволяет интегрировать их в крупногабаритные плиты (от 600×600 мм).
- Диаметр трубки: Вариант колеблется от 8 до 18,5 мм, что обеспечивает необходимую эффективность распределения тепла.
- Материалы оболочки: Используются нержавеющая сталь, медь или титаны, что обеспечит надежную работу в агрессивных средах.
- Удельная мощность: Варьируется от 8 до 15 Вт/см² для предотвращения местного перегрева при общей мощности 2–4 кВт.
При установке ТЭНа длиной 2500 мм следует учитывать холодные зоны на концах (400–500 мм), которые защищают соединения и предохраняют от коротких замыканий. Это особенно актуально в условиях высокой температуры, где ТЭНы могут работать до 250°C.
Таблица типичных характеристик ТЭНов длиной ~2500 мм для вулканизаторов
| Параметр | Значение для 2500 мм | Примечание / Применение |
|---|---|---|
| Мощность | 2–4 кВт (один элемент); до 10 кВт (комплект) | Для плит 600×600 мм |
| Напряжение | 220 В (однофазное); 380 В (3-фазное) | Промышленные прессы |
| Макс. температура | 250–400°C (в воздухе/масле) | Вулканизация резины |
| Удельная мощность | 8–15 Вт/см² | Герметичные ТЭНы |
| Диаметр | 12–18 мм | Стандарт для плит |
| Изоляция | MgO (оксид магния) | Высокая теплопроводность |
| Срок службы | 5000–10000 ч (при качественном покрытии) | Регулярная проверка изоляции |
| Точность нагрева | ±1–3°C | С ПИД-регуляторами |
Применение в вулканизаторах: От шинного ремонта до промышленной вулканизации
Вулканизаторы представляют собой мощные инструменты для промышленного применения, отвечающие за процессы, связанные с нагреванием пористых материалов. ТЭНы длиной 2500 мм находят свое применение в различных областях:
- Шинный сервис: ТЭНы используются для вулканизации протекторов, требуя мощность 1400 Вт и давление 4–10 бар.
- Промышленные прессы: Их внедрение позволяет улучшить автоматизацию процессов на машинах, работающих с плитами размером от 250×250 до 600×600 мм.
- Кабельные вулканизаторы: В этих устройствах применяются саморегулирующиеся ТЭНы для достижения равномерного прогрева.
Использование нескольких ТЭНов с переменным шагом обеспечивает не только равномерное распределение температуры, но и высокую степень автоматизации производственных процессов, что позволяет значительно сократить время на нагрев и повысить качество конечного продукта.
Таблица применения ТЭНов в различных областях
| Применение | Спецификации | Особенности |
|---|---|---|
| Шинный сервис | 140–180°C, 2–2,5 бар | Износостойкие плиты, мощность 1400 Вт |
| Промышленные прессы | Двусторонний нагрев | Сенсорная автоматизация |
| Кабельные вулканизаторы | Саморегулирующиеся ТЭНы | Равномерный прогрев |
Монтаж, подключение и меры безопасности
Для установки ТЭНа длиной 2500 мм в плиту вулканизатора следует придерживаться специальной инструкции, чтобы обеспечить его долгую и безопасную эксплуатацию. Процесс включает следующие этапы:
- Подготовка: Отключите питание, слейте масло. Проверьте плиту на деформации.
- Извлечение старого ТЭНа: Аккуратно разрежьте герметизацию и извлеките элемент.
- Установка нового ТЭНа: Нанесите термопасту, укладывайте зигзагом и закрепите.
- Подключение: Соедините холодные зоны к клеммам и используйте термостойкие провода.
- Тестирование: Проведите проверку на нагрев до 250°C без нагрузки.
Важно учитывать меры безопасности, включая регулярную проверку изоляции и правильную установку, что предотвратит возможные короткие замыкания и повреждения.
Продолжаем далее с рассмотрением сравнительных характеристик разных типов ТЭНов для вулканизаторов, а также их преимуществ и недостатков.
Сравнение типов ТЭНов для вулканизаторов
В процессе выбора ТЭНов для вулканизаторов важно учитывать, какие типы нагревателей доступны на рынке и какие из них наиболее эффективны для конкретных задач. Ниже представлено сравнение различных типов ТЭНов, включая их характеристики, применения и особенности. Это позволяет понимать, какой именно ТЭН оптимален для конкретного процесса.
Таблица сравнения типов ТЭНов
| Тип ТЭНа | Длина (мм) | Мощность (кВт) | Температура (°C) | Применение |
|---|---|---|---|---|
| Для плит пресса | 2500 | 2–4 | 250 | Конвейерные ленты |
| Герметичный трубчатый | До 6000 | 0,1–10 | 250 (масло) | Жидкости/воздух |
| Гальванический | 1600–2500 | 25 | 100–250 | Ванны без слива |
| Гибкий элемент | 200×300 | 0,45–1,5 | 140–180 | Шины (V-105) |
| Патронный | 25–1800 | До 5 | До 100+ | Вкручиваемый |
Жесткие ТЭНы длиной 2500 мм предпочитаются для промышленных плит из-за своей долговечности и способности быстро выходить на рабочий температурный режим. Гибкие ТЭНы часто используются в шинной промышленности, обеспечивая более высокую гибкость в установке и использовании.
Преимущества и недостатки длинных ТЭНов (2500 мм)
При выборе ТЭНов длиной 2500 мм важно учитывать как их положительные, так и отрицательные стороны. Ниже представлены основные преимущества и недостатки, которые помогут сделать обоснованный выбор.
Преимущества
- Покрытие больших плит: Позволяют нагревать большие поверхности без соединений, что способствует равномерному распределению тепла.
- Высокая мощность: Способны быстро выходить на рабочие температуры (140–180°C за 10–20 минут).
- Ремонтопригодность: Замена возможна без демонтажа всего пресса, что экономит время и ресурсы.
- Качество материалов: Высокая теплопроводность и механическая прочность, что увеличивает срок службы.
Недостатки
- Срок службы: Может быть сокращен при низком качестве изоляции. Регулярная проверка состояния важна для предупреждения разрушений.
- Цена: Высокая стоимость (от 5000 до 20000 руб. за элемент) может стать преградой для некоторых предприятий.
- Требовательность к монтажу: Необходимы точные измерения при установке, так как ошибки могут привести к значительным отклонениям в температуре ±5–10°C.
Технологические аспекты и инновации
Современные технологии улучшают эффективность и надежность ТЭНов. Начиная от автоматизации процессов и заканчивая новыми материалами, инновации открывают новые горизонты для применения ТЭНов в вулканизаторах.
Автоматизация процессов
- Электронные терморегуляторы: Позволяют значительно улучшить контроль над процессами нагрева, снижая вероятность перегрева и улучшая качество конечного продукта.
- Сенсорные панели: Упрощают взаимодействие с системой, обеспечивая возможность быстрой настройки температурных режимов в зависимости от используемого материала.
- Программное обеспечение: Разработано для создания профилей вулканизации, учитывающих конкретные требования различных процессов.
Материалы и технологии
- Новые материалы: Латунь и нержавеющая сталь для сопловых ТЭНов, которые могут работать при температурах до 400°C, и кварц для гальванических аппаратов.
- Устойчивость к агрессивным средам: Разработка новых оболочек, способных выдерживать экстремальные условия эксплуатации.
Развитие технологий приводит к улучшению характеристик ТЭНов, делая их все более подходящими для требовательных условий работы. Продолжаем рассматривать практические рекомендации и нюансы выбора ТЭНов для конкретных условий эксплуатации.
