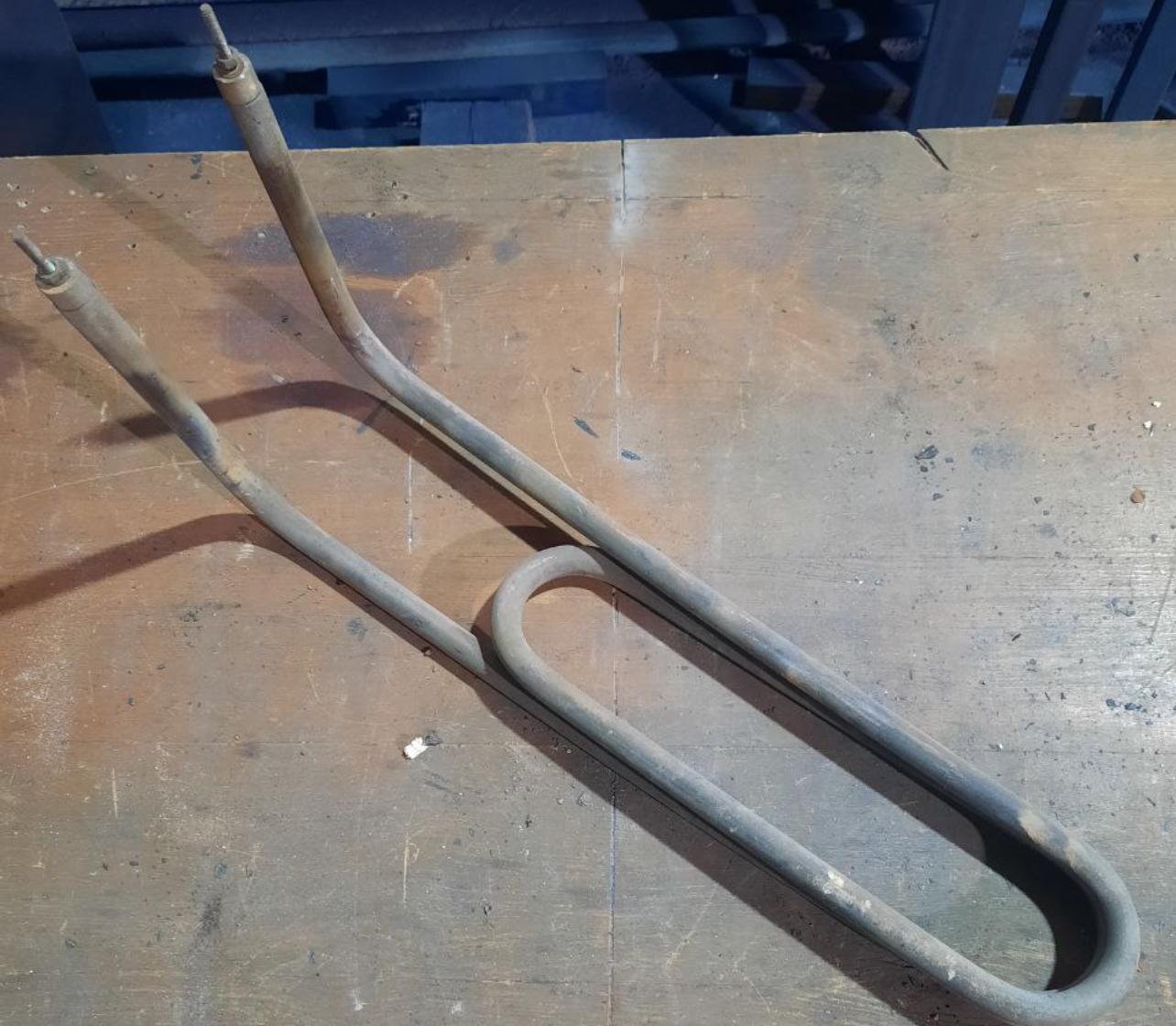

Тэн для печи порошковой окраски. Нерж. сталь, Ф13мм. Мощность 1,5 кВт/шт. Напряжение 220 Вольт.

Оптимизация нагревательных систем: выбор ТЭН для печей порошковой окраски

В промышленных процессах порошковой окраски ключевое значение имеет точность и равномерность термической обработки, которая напрямую влияет на адгезию, прочность и внешний вид финишного покрытия. Центральным элементом, обеспечивающим эти параметры, являются трубчатые электронагреватели (ТЭНы). Выбор ТЭН с оптимальными характеристиками, такими как материал (нержавеющая сталь), диаметр трубки (Ф13 мм), мощность (1,5 кВт) и напряжение (220 В), является стратегическим решением, определяющим не только эффективность производственного цикла, но и общие эксплуатационные расходы, а также качество конечной продукции.

Ключевые понятия и терминология в контексте нагревательных систем

• ТЭН (Трубчатый Электронагреватель): Устройство, преобразующее электрическую энергию в тепловую посредством прохождения тока через нагревательную спираль с высоким сопротивлением, заключённую в металлическую трубку с электроизоляционным наполнителем. В печах порошковой окраски используется для конвективного нагрева воздуха.
• Порошковая окраска (Полимеризация): Технологический процесс формирования полимерного покрытия на изделии путём нагрева нанесённого порошкового материала до температуры его плавления и последующей полимеризации (затвердевания). Для большинства современных порошковых красок этот процесс происходит в диапазоне температур 160-220 °C.
• Нержавеющая сталь (например, AISI 304, аналог 12Х18Н9): Легированный сплав железа, содержащий хром (не менее 10,5%), обеспечивающий высокую коррозионную стойкость, механическую прочность и жаропрочность. Для ТЭН этот материал является стандартом де-факто из-за агрессивности среды в камерах полимеризации.
• Диаметр трубки (оболочки): Внешний размер металлической трубки ТЭН, который влияет на механическую прочность, площадь теплообмена и плотность мощности. Оптимальный диаметр Ф13 мм обеспечивает баланс между этими параметрами для воздушных ТЭН.
• Мощность (кВт): Электрическая мощность нагревательного элемента, измеряемая в киловаттах, определяет объём тепловой энергии, генерируемой ТЭН в единицу времени. Мощность 1,5 кВт является типовой для сегмента воздушных ТЭН, используемых в модульных системах.
• Напряжение питания (В): Электрическое напряжение, при котором работает ТЭН. Стандартные 220 В (однофазная сеть) или 380 В (трёхфазная сеть) используются в зависимости от общей мощности нагревательной установки и инфраструктуры предприятия.
• Жаропрочность: Способность материала сохранять свои механические свойства и сопротивление деформации при высоких температурах. Критичный параметр для материалов ТЭН, работающих при 400-650 °C.
• Коррозионная стойкость: Способность материала сопротивляться химическому разрушению под воздействием агрессивных сред (влажность, пары растворителей, кислоты, щелочи). В печах порошковой окраски это особенно важно из-за выделения продуктов полимеризации.
• Ненагревающаяся зона: Участок трубки ТЭН вблизи контактных выводов, который не содержит нагревательной спирали. Предназначен для предотвращения перегрева контактной группы и обеспечения безопасного монтажа. Типичная длина составляет около 100 мм.

Требования к нагревательным элементам в условиях печей порошковой окраски

Специфика процесса порошковой окраски предъявляет повышенные требования к надёжности и характеристикам ТЭН. Основные аспекты включают:

• Температурный режим: Рабочие температуры в камерах полимеризации достигают 160-220 °C, однако сами ТЭНы, особенно их оболочка, могут нагреваться до 400-650 °C. Это требует материалов с высокой жаропрочностью, способных выдерживать длительное воздействие таких температур без деградации.
• Химическая стойкость среды: В процессе полимеризации могут выделяться летучие органические соединения и продукты разложения полимеров. Нержавеющая сталь, особенно марки AISI 304, демонстрирует высокую устойчивость к таким агрессивным воздействиям, предотвращая коррозию и разрушение оболочки ТЭН. Это минимизирует риски преждевременного выхода из строя и загрязнения камеры.
• Механическая прочность: Конструкция печей, необходимость обслуживания и возможные температурные деформации требуют от ТЭН значительной механической прочности. Диаметр Ф13 мм обеспечивает адекватную жёсткость для монтажа и эксплуатации в условиях вибрации и термического расширения.
• Энергоэффективность и равномерность нагрева: Для достижения однородного полимерного покрытия критически важен равномерный прогрев всего объёма камеры. Это достигается за счёт оптимального размещения ТЭН, их конфигурации (U-образные, прямые) и, при необходимости, оребрения для увеличения площади теплообмена с воздухом. Принудительная циркуляция воздуха вентиляторами также играет ключевую роль.
• Долговечность и минимальные простои: В промышленном производстве каждый час простоя оборудования обходится дорого. Выбор ТЭН из высококачественной нержавеющей стали с расчётным сроком службы обеспечивает снижение частоты замен, минимизацию затрат на обслуживание и поддержание непрерывности производственного процесса.

Технические параметры и их влияние на эксплуатационную экономику

Выбор конкретных параметров ТЭН не случаен и обусловлен рядом инженерных и экономических соображений. Рассмотрим подробнее заявленные характеристики:

• Материал: нержавеющая сталь (AISI 304)

  Нержавеющая сталь является стандартом для воздушных ТЭН, работающих в агрессивных и высокотемпературных средах. Её применение обеспечивает:

  • Увеличенный ресурс: Способность выдерживать температуры до 650°C и сопротивление коррозии значительно продлевает срок службы, что снижает частоту замены и расходы на запчасти.
  • Стабильность процесса: Отсутствие деградации материала исключает попадание посторонних частиц или изменение химического состава воздуха в камере, что критично для качества окраски.
  • Снижение TCO (Total Cost of Ownership — Общая Стоимость Владения): Несмотря на возможно более высокую начальную стоимость по сравнению с углеродистой сталью, нержавеющая сталь обеспечивает меньшие затраты на ремонт, обслуживание и предотвращение простоев в долгосрочной перспективе.
• Диаметр трубки: Ф13 мм

  Этот диаметр является оптимальным для воздушных ТЭН средней мощности и длины:

  • Механическая устойчивость: Достаточная жёсткость трубки предотвращает её деформацию при нагреве и вибрации, что важно для надёжного крепления и долговечности.
  • Эффективность теплоотдачи: Оптимальная площадь поверхности при заданной мощности обеспечивает эффективный теплообмен с воздушным потоком, особенно в системах с принудительной конвекцией.
  • Унификация: Ф13 мм является распространённым стандартом, что упрощает подбор комплектующих и замену элементов.
• Мощность: 1,5 кВт

  Данная мощность ТЭН является базовой единицей для модульных систем нагрева:

  • Гибкость конфигурации: Позволяет формировать нагревательные блоки необходимой общей мощности путём параллельного подключения нескольких таких ТЭН. Например, для камеры объёмом 3 м³ при потребности 4 кВт/м³ потребуется ~12 кВт, что составит 8 ТЭН по 1,5 кВт.
  • Энергетический баланс: Обеспечивает эффективный прогрев камеры без избыточных нагрузок на каждый отдельный элемент, что способствует увеличению их ресурса.
  • Типичное применение: Используется как для небольших лабораторных, так и для средних промышленных печей в качестве типового элемента.
• Напряжение питания: 220 В

  Выбор напряжения 220 В для отдельного ТЭН мощностью 1,5 кВт обусловлен следующими факторами:

  • Доступность: 220 В является стандартным однофазным напряжением, что упрощает подключение в большинстве промышленных и даже некоторых бытовых условиях (для малых печей).
  • Безопасность: В рамках данной мощности и напряжения достигается баланс между эффективностью и соблюдением электротехнических норм безопасности. Для систем с высокой суммарной мощностью (свыше 10-15 кВт) часто используются ТЭНы и схемы подключения на 380 В для снижения токовых нагрузок и оптимизации проводки.

Экономическое обоснование выбора: ROI и TCO нагревательных элементов

При принятии решений о закупке и модернизации оборудования, особенно для элементов с критическим влиянием на производство, таких как ТЭНы, важно оперировать не только начальной стоимостью, но и показателями Return on Investment (ROI) и Total Cost of Ownership (TCO).

• ROI (Return on Investment — Возврат инвестиций): Для ТЭН из нержавеющей стали с оптимальными характеристиками, ROI проявляется через:
  • Сокращение простоев: Увеличенный срок службы и надёжность снижают количество незапланированных остановок производства для замены вышедших из строя элементов. Если час простоя предприятия обходится в X рублей, то каждый дополнительный месяц работы без сбоев генерирует значительную экономию.
  • Повышение качества продукции: Стабильный и равномерный нагрев, обеспечиваемый качественными ТЭН, снижает процент брака из-за некачественной полимеризации. Улучшенное качество продукции может привести к повышению удовлетворённости клиентов и увеличению заказов.
  • Энергоэффективность: Оребрённые ТЭНы (если применимо) и правильное распределение мощности обеспечивают более быстрый и экономичный выход на рабочий режим, а также поддержание температуры с меньшими затратами энергии.

  Формула ROI: ROI = (Прибыль от инвестиции - Стоимость инвестиции) / Стоимость инвестиции * 100%. В данном контексте «Прибыль от инвестиции» — это совокупная экономия на обслуживании, снижении брака и предотвращении простоев за период эксплуатации.

• TCO (Total Cost of Ownership — Общая Стоимость Владения): TCO для нагревательной системы включает не только стоимость самих ТЭН, но и затраты на их установку, электроэнергию, регулярное обслуживание, стоимость простоев из-за поломок, замену элементов, утилизацию.

  Выбор ТЭН из нержавеющей стали диаметром 13 мм и мощностью 1,5 кВт способствует снижению TCO за счёт:

  • Минимальные затраты на обслуживание: Высокая устойчивость к коррозии и жаропрочность уменьшают потребность в частой диагностике и замене.
  • Низкие эксплуатационные риски: Снижение вероятности аварийных ситуаций, связанных с выходом ТЭН из строя, что может повлечь повреждение другого оборудования или срыв производственных графиков.
  • Предсказуемость бюджета: Длительный срок службы позволяет более точно планировать бюджет на обслуживание и закупку запчастей.

Сравнительная таблица материалов для ТЭН в печах порошковой окраски

Для принятия информированного решения рассмотрим ключевые различия между наиболее распространёнными материалами оболочки ТЭН, используемыми в промышленном оборудовании, с акцентом на их применимость в условиях печей порошковой окраски.

Осознанный выбор ТЭН на основе детального анализа технических характеристик и экономического обоснования закладывает фундамент для стабильной и эффективной работы печи порошковой окраски. Однако, теоретический выбор — лишь первый шаг. Для достижения максимальной производительности и минимизации рисков необходимо глубокое понимание процессов внедрения, тонкой настройки и последующей эксплуатации нагревательных систем.

Продвинутая практика и внедрение ТЭН для печей порошковой окраски

После обоснованного выбора ТЭН из нержавеющей стали с определёнными параметрами (Ф13 мм, 1,5 кВт, 220 В) для печи порошковой окраски, критически важными становятся этапы его интеграции, настройки и эксплуатации. Эффективность системы зависит не только от качества самих элементов, но и от грамотной архитектуры нагрева, выбора методов управления и стратегий обслуживания.

Оптимальное размещение и система управления нагревательными элементами

Достижение однородной температуры внутри камеры полимеризации — залог качественного покрытия. Это требует комплексного подхода к размещению ТЭН и их управлению:

• Конфигурация размещения:
  • Равномерное распределение: ТЭНы должны быть равномерно распределены по периметру камеры или в специальных теплообменных блоках для предотвращения «холодных» и «горячих» зон. Для U-образных элементов часто используют расположение в нижней или боковых частях камеры, а для прямых — в верхней части или по потоку воздуха.
  • Принудительная конвекция: Вентиляторы с жаропрочными лопастями и двигателями критически важны для активной циркуляции горячего воздуха. Они обеспечивают не только равномерное распределение тепла от ТЭН, но и быстрый выход на рабочий температурный режим, а также минимизируют градиенты температуры внутри камеры. Скорость воздушного потока и его направление должны быть оптимизированы для геометрии камеры и размеров обрабатываемых изделий.
  • Использование оребрённых ТЭН: Для значительного увеличения площади теплообмена и, как следствие, повышения эффективности нагрева воздуха, рекомендуется применять ТЭН с оребрением. Это позволяет сократить количество требуемых элементов для достижения той же мощности или ускорить процесс нагрева при той же мощности.
• Система температурного управления:
  • PID-регуляторы (Proportional-Integral-Derivative — Пропорционально-интегрально-дифференциальный): Современные промышленные печи используют PID-регуляторы для точного и стабильного поддержания заданной температуры. Они анализируют текущее значение температуры (полученное от термодатчиков), сравнивают его с уставкой и корректируют мощность нагревательных элементов, минимизируя перерегулирование и колебания.
  • Многозонный нагрев: Для крупных печей или камер со сложной геометрией целесообразно использовать многозонные системы нагрева, где каждый блок ТЭН управляется отдельным PID-регулятором и имеет свой датчик температуры. Это позволяет компенсировать локальные теплопотери и обеспечить ещё более высокую однородность поля температуры.
  • Датчики температуры: Для контроля температуры используются термопары (например, тип K) или терморезисторы (например, Pt100), расположенные в различных точках камеры. Их расположение должно быть репрезентативным для объёма и обеспечивать быстрый отклик на изменения.
  • Системы безопасности: Включение аварийных термостатов и реле защиты от перегрева, которые автоматически отключают нагрев при достижении критических температур, является обязательным элементом безопасности.

Пошаговая реализация проекта по внедрению или модернизации нагревательной системы печи

Эффективное внедрение или модернизация нагревательной системы — это поэтапный процесс, требующий внимательного планирования и контроля:

1. Этап 1: Аудит и анализ требований (2-4 недели)
   • Цель: Определение текущего состояния, узких мест и формулировка целевых показателей.
   • Действия:
     • Оценка объёма камеры, типа и качества теплоизоляции.
     • Анализ существующей нагревательной системы (если есть): тип ТЭН, их состояние, равномерность нагрева, энергопотребление.
     • Определение целевой температуры полимеризации, времени выхода на режим, максимальной производительности.
     • Сбор данных о теплопотерях камеры (путём расчётов или измерений).
   • Артефакты: Техническое задание (ТЗ) на модернизацию/внедрение, акт обследования.
2. Этап 2: Проектирование и расчёт (2-3 недели)
   • Цель: Разработка оптимальной конфигурации системы нагрева.
   • Действия:
     • Расчёт требуемой суммарной мощности ТЭН: P_общ = V_камеры * (3-5 кВт/м³) + P_теплопотерь (где 3-5 кВт/м³ — ориентировочная плотность мощности для воздушных печей).
     • Выбор количества ТЭН мощностью 1,5 кВт и их конфигурации (длина, форма, оребрение, тип крепления).
     • Разработка схемы размещения ТЭН и циркуляции воздуха.
     • Подбор терморегуляторов, датчиков, вентиляторов и силового оборудования (контакторы, автоматы).
   • Артефакты: Проектная документация, электрические схемы, спецификация оборудования.
3. Этап 3: Закупка и поставка оборудования (4-8 недель)
   • Цель: Приобретение всех необходимых компонентов.
   • Действия:
     • Выбор поставщиков ТЭН из нержавеющей стали Ф13 мм, 1,5 кВт, 220 В с учётом репутации, сертификатов и гарантий.
     • Закупка остальных компонентов (автоматика, вентиляторы, проводка).
     • Контроль сроков поставки и качества продукции.
   • Артефакты: Договоры поставки, накладные, сертификаты соответствия.
4. Этап 4: Монтаж и пусконаладка (2-4 недели)
   • Цель: Установка оборудования и его ввод в эксплуатацию.
   • Действия:
     • Монтаж ТЭН в соответствии с разработанной схемой, обеспечение надёжного электрического подключения и заземления.
     • Установка вентиляторов, датчиков температуры, терморегуляторов и силовых компонентов.
     • Проверка работоспособности всей системы, калибровка датчиков и настройка PID-регуляторов.
     • Проведение тестовых циклов полимеризации с контролем температуры и качества покрытия.
   • Артефакты: Акты монтажа, протоколы пусконаладочных работ, инструкции по эксплуатации.
5. Этап 5: Обучение и регламентация (1 неделя)
   • Цель: Передача знаний и документов для дальнейшей самостоятельной эксплуатации.
   • Действия:
     • Обучение операторов и обслуживающего персонала правилам эксплуатации и базовому обслуживанию.
     • Разработка регламента планово-предупредительного ремонта (ППР) и журнала технического обслуживания.
   • Артефакты: Руководства пользователя, регламент ППР, журналы ТО.

Кейсы применения: от малого производства до промышленного комплекса

Рассмотрим, как выбранные ТЭНы (нержавеющая сталь, Ф13 мм, 1,5 кВт, 220 В) могут быть интегрированы в различные масштабы производств.

Сценарий 1: Модернизация печи в малом производственном цехе (SMB)

Контекст: Небольшой цех по производству металлоизделий (например, мебельная фурнитура) с объёмом камеры полимеризации 2,5 м³. Изначально использовалась печь с устаревшими инфракрасными лампами, которые давали неравномерный нагрев и высокий процент брака. Требуется повышение качества покрытия и снижение энергозатрат при ограниченном бюджете.

• Решение: Замена ИК-ламп на систему конвективного нагрева с использованием 8 ТЭН из нержавеющей стали Ф13 мм, 1,5 кВт, 220 В. Общая мощность системы составила 12 кВт (4,8 кВт/м³). Установлен один мощный радиальный вентилятор и однозонный PID-регулятор.
• Экономический эффект:
  • Сокращение брака: С 15% до 2%, что привело к снижению потерь сырья и времени на переделку.
  • Снижение энергопотребления: За счёт более быстрого выхода на режим и эффективной конвекции — на 10-15%.
  • Увеличение срока службы нагревателей: Ожидаемый срок службы ТЭН — 5 лет, против 1 года у ИК-ламп. Это сократило затраты на замену и обслуживание на 70% в год.
  • ROI: Окупилось за 18 месяцев за счёт снижения брака и операционных расходов.

Сценарий 2: Расширение производственной линии на крупном предприятии

Контекст: Крупный машиностроительный завод, запускающий новую линию по окраске крупногабаритных деталей (например, корпусов промышленного оборудования). Объём новой печи — 15 м³. Требуется высокая производительность, энергоэффективность и интеграция в общую систему автоматизации.

• Решение: Разработка системы нагрева на основе 50 ТЭН из нержавеющей стали Ф13 мм, 1,5 кВт, 220 В (общая мощность 75 кВт, или 5 кВт/м³). Использованы оребрённые ТЭНы для максимальной теплоотдачи. Система разделена на 4 зоны нагрева, каждая с индивидуальным PID-регулятором и набором термодатчиков. Интеграция с SCADA-системой завода для централизованного мониторинга и управления.
• Экономический эффект:
  • Высокая производительность: Быстрый и стабильный нагрев позволил сократить время цикла полимеризации на 20%.
  • Энергоэффективность: Оребрённые ТЭНы и многозонное управление обеспечили минимизацию энергопотребления при сохранении высокой скорости и качества. Достигнута экономия до 12% электроэнергии по сравнению с аналогами.
  • Минимальный риск простоя: Система мониторинга ТЭН позволяет прогнозировать их ресурс и проводить плановую замену, исключая внезапные отказы.
  • TCO: Ожидаемое снижение TCO за 7-летний период на 25% благодаря долговечности элементов и оптимизированному обслуживанию.

Чек-лист для оценки поставщика и выбора ТЭН

При выборе поставщика ТЭН для печей порошковой окраски, особенно для ответственных производств, рекомендуется использовать следующий чек-лист:

• Технические характеристики и качество:
  • Соответствие заявленным параметрам (мощность, напряжение, диаметр, длина).
  • Марка нержавеющей стали (AISI 304 или выше), подтверждённая сертификатами.
  • Качество изоляционного наполнителя (магнезитовый порошок высокой чистоты) и нихромовой спирали.
  • Наличие ненагревающейся зоны и её корректные размеры.
  • Возможность производства ТЭН с оребрением для воздушного нагрева.
  • Качество крепёжных элементов (штуцеров, фланцев).
• Документация и сертификация:
  • Наличие паспорта изделия и инструкции по эксплуатации.
  • Сертификаты соответствия ГОСТ Р (для РФ), ISO 9001.
  • Протоколы испытаний продукции.
• Условия поставки и гарантии:
  • Гарантийные обязательства производителя (срок, условия).
  • Сроки изготовления и поставки (возможность выполнения срочных заказов).
  • Условия возврата/замены бракованной продукции.
• Сервис и поддержка:
  • Наличие технической поддержки и консультаций по подбору и эксплуатации.
  • Возможность кастомизации (изготовление ТЭН нестандартных форм и размеров).
  • Послепродажное обслуживание, наличие сервисных центров.
• Репутация и опыт:
  • Опыт работы поставщика в отрасли (особенно с печами порошковой окраски).
  • Отзывы клиентов и наличие референсных проектов.
  • Стабильность работы на рынке.
• Экономические аспекты:
  • Конкурентоспособность цены с учётом TCO и ROI, а не только начальной стоимости.
  • Гибкая система ценообразования для оптовых заказов или долгосрочного сотрудничества.
