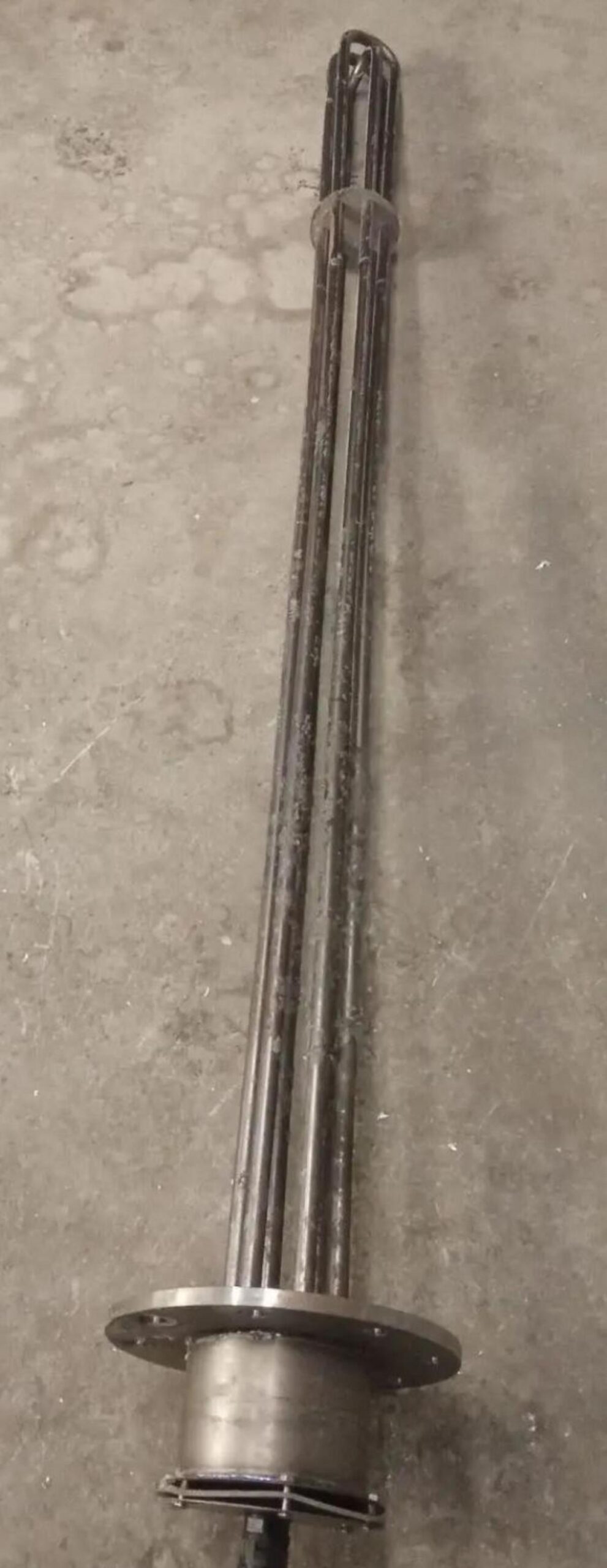

ТЭН для нагрева раствора флюса. Мощность 25 квт, напряжение 380 В.

ТЭН для нагрева раствора флюса: мощность 25 кВт, напряжение 380 В

Трубчатые электронагреватели (ТЭНы) мощностью 25 кВт, рассчитанные на трёхфазное напряжение 380 В, представляют собой специализированные промышленные компоненты, критически важные для обеспечения стабильных технологических процессов в условиях агрессивных химических сред. В частности, речь идёт о растворах флюса, используемых в гальванических линиях и травильных установках при обработке металлов.

Применение таких ТЭНов напрямую влияет на качество конечной продукции, энергоэффективность производства и операционные затраты. Выбор оптимального нагревательного элемента требует глубокого понимания как технических характеристик самого ТЭНа, так и специфики рабочей среды.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Электрический нагревательный элемент, состоящий из металлической оболочки, внутри которой расположен резистивный проводник (спираль), изолированный от оболочки уплотнённым диэлектриком (обычно оксидом магния).
• ТЭНБ (Блок ТЭНов): Нагревательный блок, объединяющий один или несколько ТЭНов, смонтированных на общем фланце. Такие блоки удобны для мощных промышленных установок.
• Флюс: Специализированное химическое соединение или раствор, используемое в металлургии, пайке, сварке, гальванике и травлении для удаления оксидов и других загрязнений с поверхности металлов, а также для защиты от повторного окисления. Растворы флюса часто имеют высокую кислотность или щелочность.
• Гальванизация: Процесс электрохимического осаждения металлического покрытия на поверхность другого металла для придания ему определенных свойств (коррозионная стойкость, декоративные качества, твердость).
• AISI316L: Марка нержавеющей стали (Austenitic Stainless Steel International Standard), отличающаяся низким содержанием углерода (‘L’ — low carbon) и наличием молибдена, что обеспечивает значительно повышенную коррозионную стойкость к хлоридам и другим агрессивным средам по сравнению с AISI304.
• ПТФЭ (Политетрафторэтилен, Тефлон): Высокоустойчивый к химическим воздействиям полимер, используемый для защитных покрытий нагревательных элементов, работающих в особо агрессивных средах.
• Удельная поверхностная нагрузка: Мощность, приходящаяся на единицу площади поверхности нагревательного элемента (Вт/см²). Критический параметр для определения ресурса ТЭНа и предотвращения перегрева среды.
• IP54 (Ingress Protection): Международный стандарт защиты оболочек электрооборудования от проникновения твёрдых предметов и воды. Первая цифра (5) означает защиту от пыли, вторая (4) – от брызг воды со всех направлений.

Применение ТЭНов для растворов флюса в промышленных циклах

Растворы флюса, представляющие собой сложные химические соединения, являются неотъемлемой частью технологических процессов гальванизации, травления, химической полировки и других видов обработки металлов. Поддержание оптимальной температуры этих растворов является ключевым фактором для обеспечения стабильности реакций, эффективности процесса и качества финишного покрытия.

В этой области, где среды могут быть высококислотными, щелочными или содержать агрессивные соли, выбор нагревательного элемента должен основываться на максимальной химической стойкости и надежности. Погружные нагреватели с кварцевой или титановой колбой, а также ТЭНы с оболочкой из нержавеющей стали специальных марок (например, AISI316L) или с ПТФЭ-покрытием, являются оптимальным решением. Они обеспечивают долгосрочную эксплуатацию без риска деградации самого нагревателя или загрязнения рабочего раствора продуктами коррозии.

Применение неподходящих материалов или конструкций ТЭНов в агрессивных средах приводит к:

• Преждевременному выходу оборудования из строя, что влечет за собой внеплановые остановки производства.
• Потенциальному загрязнению технологического раствора, ухудшению качества обработки и браку продукции.
• Повышенным затратам на обслуживание и замену оборудования, а также на утилизацию испорченных растворов.

Эффективное и безопасное применение ТЭНов для флюсовых растворов требует тщательного анализа химического состава среды и адекватного подбора материалов.

Технические параметры промышленных ТЭНов 25 кВт на 380 В

Выбор ТЭНа для промышленных задач — это баланс между требуемой мощностью, напряжением, материальной совместимостью и конструктивными особенностями. Для нагрева флюсовых растворов с мощностью 25 кВт и напряжением 380 В существуют специфические требования.

Основные параметры

Напряжение питания: Промышленные ТЭНы мощностью свыше 3,5 кВт, включая 25 кВт, как правило, подключаются к трёхфазной сети напряжением 380 В или 400 В (3×380 В или 3×400 В). Такое подключение обеспечивает равномерное распределение нагрузки по фазам, снижает токовую нагрузку на одну фазу и повышает общую стабильность электросети предприятия. Это критично для крупных производственных комплексов, где стабильность энергоснабжения является приоритетом.

Мощность: Мощность 25 кВт является типичной для промышленных нагревательных блоков (ТЭНБ), применяемых в различных высокопроизводительных установках: водонагревателях, парогенераторах, промышленных котлах, а также в ваннах для химической обработки. Эта мощность позволяет быстро достигать и поддерживать заданную температуру в значительных объёмах растворов, что особенно важно для поддержания производительности гальванических линий.

Материал оболочки: Основополагающий фактор для работы в агрессивных средах. В большинстве случаев это нержавеющая сталь. Однако для растворов флюса с высокой коррозионной активностью рекомендуется использовать:

• Нержавеющая сталь AISI316L: Обладает улучшенной стойкостью к широкому спектру кислот, щелочей и хлоридов благодаря низкому содержанию углерода и добавлению молибдена. Это существенно увеличивает срок службы ТЭНБ в особо агрессивных средах.
• Кварцевая или титановая колба: Для крайне агрессивных кислотных растворов, где даже AISI316L может быть недостаточно. Титан, например, чрезвычайно устойчив к большинству кислот, включая соляную и серную, при определённых концентрациях и температурах.
• ПТФЭ (фторопласт) покрытие: Наносится на внешнюю оболочку ТЭНа слоем 0,5–1 мм, обеспечивая абсолютную химическую инертность в средах, где другие металлы подвержены разрушению. Это решение является одним из самых дорогих, но часто оправданным для сохранения целостности нагревателя и чистоты раствора.

Конструктивные особенности блоков ТЭНов (ТЭНБ)

ТЭНБ мощностью 25 кВт представляют собой инженерные решения, оптимизированные для промышленного использования:

• Состав блока: Обычно это один или несколько двухконцевых трубчатых электронагревателей, надёжно зафиксированных на общем фланце. Такая конструкция позволяет равномерно распределить тепловую мощность и увеличить площадь теплообмена, снижая удельную поверхностную нагрузку.
• Электрические соединения: Контактные стержни ТЭНов внутри блока соединены перемычками, что даёт возможность подключать блок как к трёхфазной (380/400 В), так и, в некоторых случаях, к однофазной сети (220/230 В), хотя для 25 кВт однофазное подключение крайне неэффективно и небезопасно из-за чрезмерно высоких токов.
• Фланцевое исполнение: Фланцы обеспечивают герметичное крепление блока в стенке или крышке резервуара. Они могут быть изготовлены из углеродистой стали, нержавеющей стали, латуни, что подбирается в зависимости от требований к среде, в которой находится сам фланец, и способа крепления (резьба, шпильки, болты, прижимные пластины). Размеры головки фланца (например, Ø60×44 мм) стандартизированы для удобства монтажа.

Температурные параметры

Точное регулирование температуры раствора флюса критично для химических процессов:

• Максимальная рабочая температура нагревательного элемента: Варьируется от 150 до 180 °C, в зависимости от материала оболочки и колбы. Важно понимать, что это температура поверхности самого ТЭНа, а не жидкости.
• Температура нагревания жидкости: Для водяных и большинства жидкостных систем в гальванике она обычно не превышает 100 °C. Превышение рекомендуемых температур для раствора флюса может привести к его термической деградации, изменению химического состава или даже испарению летучих компонентов, что негативно скажется на эффективности процесса.

Материалы и химическая стойкость: фундамент долговечности

Выбор материала оболочки ТЭНа для раствора флюса является одним из наиболее критичных решений, напрямую влияющим на срок службы оборудования, безопасность эксплуатации и качество технологического процесса.

Типы материалов оболочки

• Нержавеющая сталь: Стандартный и наиболее распространённый материал. Подходит для умеренно агрессивных сред. Тем не менее, для многих флюсовых растворов её может быть недостаточно.
• Нержавеющая сталь AISI316L: Признанный лидер по коррозионной стойкости среди нержавеющих сталей для большинства агрессивных кислотных сред (за исключением некоторых очень сильных кислот). Её применение существенно продлевает интервалы между заменами и снижает эксплуатационные риски.
• ПТФЭ (фторопласт) покрытие: Если раствор флюса содержит особо агрессивные компоненты, к которым нержавеющая сталь недостаточно устойчива (например, некоторые сильные кислоты или их смеси, при высоких температурах), ПТФЭ-покрытие толщиной 0,5–1 мм является практически инертным и обеспечивает надёжную защиту. Это высокоэффективное, но и более дорогостоящее решение.
• Кварцевые и титановые колбы: Эти материалы используются для погружных нагревателей, когда требуется экстремальная химическая стойкость к определённым типам кислот (например, соляной, серной, фосфорной) или их комбинациям, которые могут повредить даже AISI316L. Выбор между кварцем и титаном зависит от конкретного химического состава и температурного режима.

Химическая стойкость и её ограничения

Каждый материал имеет свои ограничения. Например, погружные нагреватели из нержавеющей стали не предназначены для использования в растворах, содержащих гидроксид калия (KOH) и гидроксид натрия (NaOH), а также некоторые другие сильные щелочи. Это ключевое ограничение, которое необходимо учитывать при анализе химического состава флюса.

Для растворов флюса, не содержащих сильных щелочей или высококонцентрированной соляной кислоты при повышенных температурах, часто оптимальным решением является использование ТЭНов с кварцевой или титановой колбой. Тщательная проверка совместимости химического состава флюса с выбранным материалом оболочки ТЭНа перед установкой является обязательным условием для предотвращения дорогостоящих сбоев и обеспечения безопасности.

Расчет удельной поверхностной нагрузки и производительности

Удельная поверхностная нагрузка (УПН) ТЭНа является критически важным параметром, определяющим его ресурс и надёжность. Это отношение общей электрической мощности ТЭНа к площади его активной нагреваемой поверхности. Для различных нагреваемых сред существуют строго нормативные допустимые значения УПН, превышение которых неизбежно приводит к преждевременному выходу элемента из строя.

Для агрессивных растворов, таких как флюс, допустимая УПН существенно ниже, чем для воды или масел. Это обусловлено необходимостью минимизации локального перегрева поверхности ТЭНа, который может ускорить коррозию материала оболочки или привести к деградации химического состава раствора. Для обеспечения высокой надёжности и долговечности в таких условиях рекомендуется:

• Использовать ТЭНы с увеличенной площадью поверхности теплообмена, что позволяет достичь требуемой мощности при более низкой УПН.
• Применять блоки ТЭНов (ТЭНБ), где мощность распределяется между несколькими элементами, снижая нагрузку на каждый из них.
• Обеспечивать достаточную циркуляцию раствора вокруг ТЭНа для эффективного отвода тепла.

Игнорирование требований к УПН приводит не только к выходу ТЭНа из строя, но и к накоплению отложений на его поверхности, снижению эффективности теплопередачи и увеличению энергопотребления.

Требования к монтажу и эксплуатации: гарантия безопасности и эффективности

Корректный монтаж и соблюдение правил эксплуатации ТЭНов в агрессивных средах — это не только вопрос безопасности персонала, но и условие для достижения заявленного ресурса оборудования и стабильности технологического процесса.

Правила установки

• Полное погружение: Активная (нагреваемая) часть ТЭНа должна быть полностью погружена в нагреваемую жидкость. Неполное погружение ведет к перегреву непогруженной части, быстрому выходу из строя и риску возгорания. При этом соединительная головка (электрический вывод) ни в коем случае не должна находиться в жидкости или подвергаться воздействию паров, дыма или брызг агрессивной среды.
• Защита соединений: Соединительная головка ТЭНа для работы в агрессивных средах обычно изготавливается из химически стойких эпоксидных компаундов. Это обеспечивает полную герметичную защиту электрических соединений и кабеля от воздействия агрессивных паров, влаги и химических реагентов, предотвращая короткие замыкания и коррозию контактов.
• Герметичность: Блоки ТЭНов часто имеют степень герметичности до уровня IP54 (или выше, в зависимости от модели и выбранного защитного колпака). Это означает защиту от попадания пыли в количестве, способном нарушить работу, и от брызг воды со всех направлений. В условиях промышленных цехов с высокой влажностью и наличием агрессивных паров, обеспечение такой степени защиты критически важно.

Эксплуатационные рекомендации

• Неразъемная конструкция: Конструкция большинства промышленных блоков ТЭНБ является неразъемной и предназначена для работы только в той среде, для которой она была изначально спроектирована. Попытки использовать ТЭНБ в других средах или для других целей могут привести к непредсказуемым последствиям, быстрому выходу из строя и аннулированию гарантии.
• Постоянное нахождение активной части в рабочей среде: Важно, чтобы активная часть корпуса электронагревателей постоянно находилась в рабочей среде. Это обеспечивает эффективную теплопередачу, предотвращает локальные перегревы и гарантирует равномерный нагрев раствора. При снижении уровня жидкости ниже критического автоматика должна отключать нагреватель, чтобы избежать «сухого хода».

Стандартные диапазоны и производство промышленных ТЭНов

Промышленные ТЭНы выпускаются в широком спектре конфигураций, чтобы удовлетворять разнообразные потребности производственных процессов. Для ТЭНов мощностью 25 кВт, предназначенных для агрессивных сред, помимо материалов, важны и другие параметры.

Стандартные диапазоны характеристик

• Напряжение: от 12 В (для низковольтных применений) до 660 В (для мощных промышленных систем). 380 В является наиболее распространенным напряжением для высокомощных установок в России и СНГ.
• Номинальная мощность: от 100 Вт до 100 000 Вт (100 кВт) и более, что позволяет решать задачи от поддержания температуры небольших объемов до нагрева крупнотоннажных резервуаров.
• Длина: от 200 мм до 6000 мм. Для ТЭНов мощностью 25 кВт, предназначенных для ванн с растворами флюса, типичная длина может составлять около 2500 мм. Это позволяет равномерно распределить тепло в объеме резервуара и обеспечить стабильный, контролируемый нагрев.
• Конфигурация: ТЭНы могут быть прямыми, согнутыми в различные пространственные конфигурации (U-образные, W-образные, спиральные, компактные блоки), а также иметь оребрение для увеличения площади теплоотдачи в воздушных средах. Для жидкостных ванн обычно используются прямые или U/W-образные формы.

Производство и стандартизация

• Минимальный заказ: Производство специализированных химстойких ТЭНов часто осуществляется под заказ, с минимальными партиями от 10 штук. Это обусловлено необходимостью оптимизации производственных процессов и использования специфических материалов. Такой подход позволяет как крупным, так и средним предприятиям получать кастомизированные решения.
• Допустимое отклонение мощности: Стандартизированное отклонение от номинальной мощности составляет ±5%. Это гарантирует предсказуемость работы оборудования и точность тепловых расчетов в технологическом процессе.
• Диэлектрическая прочность: Типовое значение составляет 1250 В. Этот параметр указывает на способность изоляции ТЭНа выдерживать высокое напряжение без пробоя, обеспечивая электробезопасность оборудования в промышленных условиях.

Тщательный подход к выбору и внедрению ТЭНБ для агрессивных растворов флюса в гальванических и травильных процессах является не просто технической задачей, но и стратегическим решением, влияющим на экономическую эффективность и конкурентоспособность предприятия. Особое внимание следует уделять материалу оболочки, обеспечивая её химическую инертность к компонентам раствора, а также корректному расчету удельной поверхностной нагрузки для максимального срока службы.

Сравнительная таблица материалов оболочки ТЭН для агрессивных сред

Понимание фундаментальных технических характеристик и материаловедения является отправной точкой, но для принятия по-настоящему эффективных решений в промышленном секторе необходимо углубиться в аспекты внедрения, экономической целесообразности и долгосрочной оптимизации. Далее мы рассмотрим продвинутые стратегии выбора, установки и эксплуатации ТЭН мощностью 25 кВт для растворов флюса, а также экономическое обоснование инвестиций и типовые сценарии применения, которые помогут минимизировать риски и максимизировать отдачу от вложений.

Продвинутая практика и внедрение ТЭН для агрессивных сред

Эффективное применение мощных промышленных ТЭНБ (трубчатых электронагревателей блочных) в агрессивных средах, таких как растворы флюса, выходит за рамки простого выбора по базовым характеристикам. Оно требует комплексного подхода, охватывающего анализ общей стоимости владения, стратегическое планирование внедрения и строгий контроль эксплуатации. Цель — не только обеспечить функциональность, но и гарантировать максимальную операционную эффективность, безопасность и экономическую целесообразность на протяжении всего жизненного цикла оборудования.

Ключевые факторы выбора и обоснование инвестиций

При выборе ТЭНа мощностью 25 кВт для растворов флюса важно учитывать не только первоначальную стоимость, но и долгосрочные экономические показатели. Руководители и инженеры должны ориентироваться на следующие метрики и подходы:

1. Энергоэффективность и операционные затраты (OpEx)

• КПД (Коэффициент полезного действия): Современные ТЭНы имеют КПД, близкий к 100%, поскольку практически вся электрическая энергия преобразуется в тепло. Однако реальная энергоэффективность системы зависит от конструкции ванны, изоляции, расположения ТЭНа и управления температурой. Неправильное расположение или недостаточная изоляция могут привести к значительным потерям тепла в окружающую среду, увеличивая OpEx.
• Автоматизация и управление: Интеграция ТЭНа с точными датчиками температуры, PID-регуляторами (пропорционально-интегрально-дифференциальными) и системами SCADA (Supervisory Control and Data Acquisition) позволяет поддерживать оптимальный температурный режим с минимальными колебаниями, исключая перерасход энергии.
• ROI (Return on Investment): Расчет ROI для инвестиций в более дорогие, но энергоэффективные и долговечные ТЭНы должен учитывать экономию на электроэнергии, снижение затрат на обслуживание и уменьшение производственных потерь из-за простоев.

Пример расчета ROI: Если более дорогой ТЭН (например, с ПТФЭ-покрытием) стоит на 50% дороже, но служит в 3 раза дольше (например, 3 года вместо 1 года для стандартной нержавеющей стали) и снижает затраты на ремонт/замену в 2 раза, то его общий ROI будет значительно выше за счет сокращения TCO.

2. Общая стоимость владения (TCO)

TCO включает в себя не только прямые затраты на покупку, но и:

• Стоимость установки: Включая работы по монтажу, подключению, пусконаладке.
• Эксплуатационные расходы: Электроэнергия, обслуживание (чистка, калибровка датчиков), ремонт.
• Затраты на замену: Стоимость нового ТЭНа, работы по демонтажу старого и установке нового, а также связанные с этим простои оборудования.
• Затраты на утилизацию: Для химически загрязненных или вышедших из строя компонентов.
• Потери от простоев: Наиболее значительная составляющая TCO в промышленности. Каждый час простоя гальванической линии может обходиться в десятки или сотни тысяч рублей упущенной прибыли и штрафов за срыв сроков. Выбор ТЭНа с увеличенным ресурсом напрямую минимизирует эти риски.

Формула TCO (упрощенная):
TCO = (Стоимость покупки + Стоимость установки) + Сумма(Эксплуатационные расходы + Расходы на обслуживание + Расходы на ремонт + Потери от простоя) за период владения + Стоимость утилизации.

3. Безопасность и соответствие нормативам

Выбор ТЭНа должен соответствовать отраслевым стандартам безопасности и экологическим нормам. Это включает в себя диэлектрическую прочность, степень защиты IP, наличие защитных систем от перегрева и сухого хода, а также сертификацию материалов для работы с конкретными химикатами.

Пошаговая реализация проекта внедрения или замены ТЭНов

Внедрение или замена ТЭНБ в промышленных условиях – это проект, требующий поэтапного подхода:

1. Анализ текущего состояния и потребностей (Этап 1: Планирование):
   • Роли: Руководитель проекта, технолог, инженер-химик, инженер-электрик.
   • Действия: Полный анализ состава флюсового раствора (pH, концентрация кислот/щелочей, наличие хлоридов, рабочая температура), определение объема ванны, требуемой скорости нагрева, текущих проблем с нагревом, а также доступного электрического подключения. Оценка существующего оборудования и его износа.
   • Артефакты: Техническое задание (ТЗ), смета затрат, график проекта, анализ рисков.
2. Выбор и проектирование (Этап 2: Проектирование):
   • Роли: Инженер-конструктор, инженер-технолог, поставщик ТЭНов.
   • Действия: На основе ТЗ подбор материала оболочки ТЭНа (AISI316L, титан, кварц, ПТФЭ-покрытие), расчет удельной поверхностной нагрузки, выбор конструкции ТЭНБ (фланец, количество элементов, длина) и системы управления (терморегуляторы, датчики уровня).
   • Артефакты: Спецификация оборудования, чертежи размещения, принципиальная электрическая схема, коммерческие предложения от поставщиков.
3. Закупка и изготовление (Этап 3: Снабжение):
   • Роли: Отдел снабжения, поставщик ТЭНов.
   • Действия: Размещение заказа на производство ТЭНов согласно спецификации. Контроль сроков изготовления и качества поставляемой продукции. Для химстойких ТЭНов важен опыт производителя.
   • Артефакты: Договоры поставки, сертификаты качества.
4. Монтаж и подключение (Этап 4: Внедрение):
   • Роли: Монтажная бригада, инженер-электрик, инженер по охране труда.
   • Действия: Установка ТЭНБ в ванну с соблюдением требований к полному погружению, герметизации фланцевого соединения. Электрическое подключение к трехфазной сети 380 В в соответствии со схемой, проверка защитных систем (УЗО, автоматы, датчики уровня).
   • Артефакты: Акты выполненных работ, протоколы испытаний электрических систем.
5. Пусконаладка и тестирование (Этап 5: Эксплуатация):
   • Роли: Технолог, инженер КИПиА, операторы.
   • Действия: Заполнение ванны раствором флюса, пошаговое включение ТЭНов, контроль достижения и поддержания заданной температуры, проверка работы автоматики. Выявление и устранение возможных неисправностей.
   • Артефакты: Протоколы пусконаладочных работ, инструкции по эксплуатации.
6. Мониторинг и оптимизация (Этап 6: Поддержка):
   • Роли: Технический персонал, операторы.
   • Действия: Регулярный контроль параметров работы ТЭНа (потребление тока, температура раствора, отсутствие отложений), периодическая очистка, калибровка датчиков. Анализ данных для выявления возможностей оптимизации энергопотребления и продления срока службы.
   • Артефакты: Журналы эксплуатации, отчеты по обслуживанию, рекомендации по оптимизации.

Оптимизация эксплуатации и продление срока службы

Для максимизации ресурса и эффективности ТЭНБ в агрессивных средах необходимо внедрить следующие практики:

• Регулярный контроль химического состава раствора: Изменения в концентрации агрессивных компонентов или накопление примесей могут ускорить коррозию даже самых стойких материалов.
• Мониторинг удельной поверхностной нагрузки: Любые отложения на поверхности ТЭНа снижают теплопередачу и увеличивают фактическую УПН, что ведет к перегреву. Своевременная очистка критически важна.
• Предотвращение сухого хода: Система датчиков уровня жидкости должна быть надежной и регулярно проверяться. «Сухой ход» – мгновенная гибель ТЭНа.
• Системы защиты: Установка дополнительных термостатов безопасности, аварийных выключателей и систем УЗО (Устройство защитного отключения) обязательна для предотвращения аварийных ситуаций.
• Периодический осмотр: Визуальный контроль ТЭНов на предмет отложений, коррозии, механических повреждений.
• Запасные части: Формирование склада критически важных запасных частей, включая ТЭНы, для оперативной замены и минимизации простоев.

Кейсы и типовые сценарии применения

Кейс 1: Малое гальваническое производство (SMB)

Проблема: Небольшой цех по хромированию столкнулся с частым выходом из строя ТЭНов из обычной нержавеющей стали (каждые 6-9 месяцев) из-за агрессивности хромового электролита (тип флюса). Простой линии на 1-2 дня для замены обходился в значительные потери.

Решение: Переход на ТЭНБ мощностью 25 кВт с оболочкой из нержавеющей стали AISI316L, дополнительно оснащенные датчиками сухого хода и интегрированные с более точным PID-регулятором. Первоначальные инвестиции выросли на 40%.

Результат: Срок службы ТЭНов увеличился до 2-2.5 лет. Количество простоев сократилось в 3 раза. Экономия на затратах на замену и снижении потерь от простоя окупила дополнительные инвестиции за 14 месяцев.

Кейс 2: Крупное предприятие по производству автокомпонентов (Enterprise)

Проблема: Крупная автоматизированная линия фосфатирования перед покраской (раствор флюса на основе фосфорной кислоты) требовала нагрева до 90°C. Простой линии из-за отказа ТЭН был неприемлем, так как он останавливал весь производственный цикл, ведущий к автосборочному конвейеру. Использовались ТЭНы из AISI316L, но их срок службы был ограничен (около 1.5 лет) из-за высокой температуры и концентрации кислоты.

Решение: Внедрение погружных ТЭНБ мощностью 25 кВт с ПТФЭ-покрытием. Также была установлена система непрерывного мониторинга состояния нагревателей (ток, изоляция, температура поверхности) с предиктивным анализом отказов.

Результат: Срок службы ТЭН увеличился до 4-5 лет. Количество незапланированных остановок по причине отказа нагревателей сведено к нулю. Хотя стоимость ТЭН с ПТФЭ-покрытием была в 3-4 раза выше, экономия от предотвращения простоев линии (оценочно 5-7 млн рублей/год) и снижение затрат на обслуживание оправдала инвестиции менее чем за год.

Кейс 3: Высокоточное производство (Regulated Industry)

Проблема: Производство прецизионных компонентов для аэрокосмической отрасли использовало ванны для травления с высококонцентрированной соляной кислотой. Любые частицы коррозии от нагревателей могли привести к дефектам на микроуровне. Стандартные ТЭНы из нержавеющей стали не могли обеспечить требуемую чистоту процесса.

Решение: Применение нагревательных элементов с титановой оболочкой и герметичными кварцевыми колбами. Система контроля качества раствора была дополнена анализаторами на предмет следов металлов.

Результат: Достигнута абсолютная химическая чистота раствора, исключены дефекты, связанные с загрязнением от нагревателя. Высокая начальная стоимость оборудования оправдана сверхнизким процентом брака и соответствием строжайшим отраслевым стандартам.

Чек-лист для выбора, внедрения и обслуживания ТЭНБ в агрессивных средах

1. На этапе выбора:
   • Произведен полный химический анализ раствора флюса (pH, компоненты, концентрации, рабочая температура)?
   • Сопоставлены химическая стойкость материала оболочки ТЭНа с составом раствора (AISI316L, титан, кварц, ПТФЭ)?
   • Рассчитана и соблюдена допустимая удельная поверхностная нагрузка для данной среды?
   • Учтены требования к напряжению (380 В трехфазное) и мощности (25 кВт) с запасом?
   • Выбрана оптимальная конструкция ТЭНБ (фланец, длина, форма) для объема и формы ванны?
   • Определена требуемая степень защиты IP для электрических соединений?
   • Проанализированы TCO и ROI для выбранного решения?
2. На этапе внедрения:
   • Обеспечено полное погружение активной части ТЭНа в жидкость?
   • Соединительная головка и электрические соединения надежно защищены от агрессивной среды, паров и влаги?
   • Установлены системы защиты от сухого хода и перегрева?
   • Электрическое подключение выполнено квалифицированным персоналом в соответствии с нормами?
   • Проведены пусконаладочные работы и тестирование системы в реальных условиях?
3. На этапе эксплуатации и обслуживания:
   • Разработан регламент регулярной проверки химического состава раствора?
   • Установлены процедуры для своевременной очистки ТЭНов от отложений?
   • Проводится регулярная калибровка датчиков температуры и уровня?
   • Внедрена система мониторинга состояния ТЭНа (токовая нагрузка, температура)?
   • Обучен персонал правилам безопасной эксплуатации и обслуживания ТЭНБ?
   • Сформирован резерв запасных ТЭН для оперативной замены?
