Керамический трубчатый электронагреватель ТЭН ЭНПк 46*1000, 5*380, 3 (5кВт).

Внедрение керамического трубчатого электронагревателя ТЭН ЭНПк 46*1000, 5*380, 3 (5 кВт) для оптимизации промышленных процессов

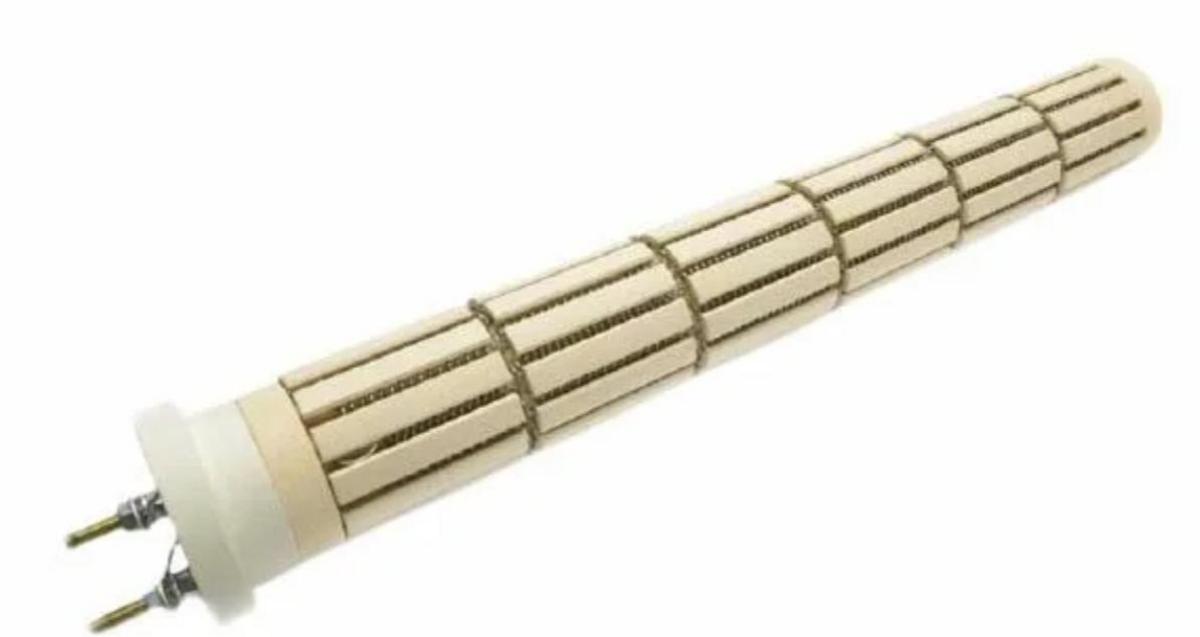

Керамический сухой ТЭН ЭНПк 46*1000, 5*380, 3 — это высокотемпературный нагревательный элемент патронного типа, специально разработанный для применения в условиях интенсивных промышленных нагрузок. С его номинальной мощностью в 5 киловатт (кВт) и способностью функционировать при температурах до 800 °C, данный нагреватель представляет собой эффективное решение для задач, требующих точного и надежного контроля температурных режимов. Аббревиатура ЭНПк расшифровывается как ЭлектроНагреватель Патронный керамический, что подчеркивает его конструктивные особенности и сферу применения как элемента, устанавливаемого в специальные посадочные места.

Технические параметры и конструктивные особенности для промышленных задач

Глубокое понимание технических параметров и конструктивных решений ТЭНа ЭНПк является фундаментом для его корректного подбора, проектирования интеграции и эффективной эксплуатации в производственных циклах. Каждый параметр определяет ключевые аспекты производительности и совместимости с оборудованием.

В основе конструкции ТЭНа ЭНПк лежит нагревательная спираль из высокочастотной резистивной проволоки от французской фирмы «Rescal». Использование такого материала гарантирует высокую надежность и продолжительный срок эксплуатации в агрессивных термических режимах. Спираль заключена в керамические изоляторы цилиндрического типа, которые формируют модульную структуру, соединенную по оси и закрепленную на фланце. Это обеспечивает не только превосходную электрическую изоляцию, но и механическую прочность всей конструкции, что критически важно в условиях промышленной вибрации и термических расширений.

Уникальной особенностью является возможность создания холодных зон — участков с пониженным или отсутствующим нагревом — не только по краям, но и в любой части нагревателя. Это предоставляет инженерам беспрецедентную гибкость для формирования неравномерного распределения мощности по длине. Например, можно спроектировать нагреватель, где центральная часть достигает 500 °C, а концевые участки – 200 °C. Такая функция позволяет оптимизировать тепловые поля в оборудовании, снижая энергопотребление в зонах, не требующих интенсивного нагрева, и предотвращая локальный перегрев чувствительных элементов.

Сферы применения и экономическая эффективность

Универсальность и высокие эксплуатационные характеристики керамических сухих ТЭНов типа ЭНПк 46 делают их незаменимыми во множестве промышленных приложений, где требуется надежный и управляемый нагрев. Инвестиции в эти элементы обеспечивают не только технологические преимущества, но и ощутимый экономический эффект через снижение операционных затрат и повышение качества продукции.

• Нагрев воздуха и газов: Применяются в сушильных камерах, промышленных печах, термошкафах и системах вентиляции для поддержания точных температурных режимов. Это важно для процессов сушки лакокрасочных материалов, пищевой продукции, полимеров и выполнения различных видов термообработки.
• Нагрев жидкостей: Эффективно используются для нагрева воды, масла и других технологических жидкостей в емкостях, бочках и промышленных ваннах. Особенно ценны для предварительного нагрева масел в гидравлических системах, что обеспечивает стабильность их вязкости и улучшает работу оборудования.
• Промышленные ванны: Обеспечивают равномерный нагрев растворов для гальванизации, химической обработки и других процессов, где точность температуры критична для качества продукта.
• Производство резины и стеклопластика: Необходимы для нагрева пресс-форм в процессах вулканизации, формования и полимеризации. Высокая температурная стойкость и равномерность нагрева предотвращают деформации и улучшают механические свойства готовых изделий.
• Гидравлические и термоформовочные прессы: Применяются для точного и быстрого нагрева рабочих плит, что напрямую влияет на скорость производственного цикла, точность размеров и качество поверхности формованных деталей.
• Электрооборудование и электробойлеры: Используются в крупногабаритных системах водонагрева, обеспечивая высокую производительность и минимизируя эксплуатационные риски.

Экономическая целесообразность внедрения ТЭНов ЭНПк обусловлена несколькими факторами. Во-первых, их долговечность (в среднем на 20-30% выше, чем у стандартных металлических ТЭНов в аналогичных условиях) значительно сокращает частоту замен и связанные с этим расходы на материалы и рабочее время. Во-вторых, точный контроль температуры и возможность создания зон с различной мощностью позволяют оптимизировать энергопотребление, что может привести к сокращению затрат на электроэнергию до 15-20% в зависимости от специфики процесса. Быстрая замена элемента без полного слива жидкости (при использовании защитной колбы) сокращает время простоя оборудования, что для непрерывных производств может означать экономию от сотен до тысяч долларов в день.

Ключевые понятия и терминология в контексте ТЭН ЭНПк

Для эффективного взаимодействия с техническими специалистами, поставщиками и оптимизации процессов выбора и эксплуатации крайне важно оперировать точной и унифицированной терминологией:

• ТЭН (Трубчатый ЭлектроНагреватель): Обобщенное название для электронагревательных устройств, выполненных в виде металлической трубки с расположенной внутри нее резистивной спиралью и теплопроводящим электроизоляционным наполнителем.
• ЭНПк (ЭлектроНагреватель Патронный керамический): Конкретный тип ТЭНа цилиндрической формы, предназначенный для установки в посадочные отверстия. Отличается тем, что нагревательная спираль изолирована керамическими элементами, а не магнезиальным порошком, и является «сухим» – не имеет прямого контакта с нагреваемой средой (если используется с защитной колбой).
• Патронный нагреватель: Нагревательный элемент, имеющий форму цилиндра, разработанный для установки в заранее подготовленные отверстия в нагреваемом оборудовании (например, в пресс-формах, плитах). Характеризуется высокой удельной мощностью и компактностью.
• Высокочастотная резистивная проволока «Rescal»: Специализированный сплав (как правило, на основе никеля и хрома), обладающий высоким удельным электрическим сопротивлением и способностью выдерживать высокие температуры без деградации. Используется для изготовления нагревательных спиралей, обеспечивающих долговечность и стабильность.
• Керамический изолятор (модульный): Элемент, изготовленный из высокотемпературной керамики (например, стеатита или оксида алюминия), который служит для электрической изоляции нагревательной спирали от внешней оболочки и обеспечения ее центрирования. Модульная конструкция облегчает сборку и повышает ремонтопригодность.
• Холодная зона: Участок нагревательного элемента, где активный нагрев отсутствует или существенно снижен. Размещается для защиты клеммных соединений от перегрева или для создания заданного температурного профиля по длине элемента, что позволяет регулировать тепловую нагрузку на различных участках объекта.
• Удельная мощность (Вт/см²): Показатель, характеризующий количество тепловой мощности, выделяемой единицей площади поверхности нагревателя. Высокая удельная мощность обеспечивает быстрый и интенсивный нагрев.
• Трехфазное питание (380 В): Стандартная система электроснабжения в промышленности, использующая три переменные фазы тока для передачи большей мощности с меньшими потерями. Обеспечивает высокую стабильность и эффективность работы мощных нагревательных элементов.
• Схема подключения «Треугольник» (Δ): Схема, при которой концы фазных обмоток нагревателя последовательно соединяются, образуя треугольник. Применяется для получения максимальной мощности от элемента при заданном линейном напряжении. Ток в обмотках равен линейному току, деленному на √3.
• Схема подключения «Звезда» (Y): Схема, при которой все концы фазных обмоток нагревателя соединяются в общей нейтральной точке. Используется для более равномерного распределения нагрузки, снижения тока в каждой фазе и предотвращения перегрузок, особенно при асимметрии фаз.
• Металлическая колба (защитная гильза): Герметичный металлический кожух, обычно из нержавеющей стали (например, AISI 304 или AISI 316), в который помещается сухой ТЭН при нагреве жидкостей. Обеспечивает косвенный нагрев, предотвращая контакт ТЭНа с агрессивной средой, упрощает очистку и замену.
• AISI 304 (08Х18Н10): Наиболее распространенная марка аустенитной нержавеющей стали (08Х18Н10 – российский аналог), характеризующаяся высокой коррозионной стойкостью в большинстве сред, хорошими механическими свойствами и устойчивостью к высоким температурам. Идеальна для изготовления защитных колб в пищевой и химической промышленности.

Сравнительный анализ промышленных нагревательных элементов: стратегический выбор

Выбор оптимального нагревательного элемента является стратегическим решением, напрямую влияющим на производительность, энергоэффективность и общую стоимость владения (Total Cost of Ownership, TCO) промышленного оборудования. Сравнительный анализ ТЭН ЭНПк с другими распространенными типами нагревателей позволяет выделить его преимущества и определить наиболее целесообразные области применения.

Приведенный сравнительный анализ демонстрирует, что керамические сухие ТЭНы ЭНПк представляют собой оптимальный выбор для промышленных предприятий, приоритетами которых являются долговечность, высокая температурная стойкость, оперативность обслуживания и возможность точного управления температурным профилем. Несмотря на потенциально более высокую начальную стоимость, их преимущества в виде снижения эксплуатационных расходов и минимизации простоев обеспечивают более низкую TCO в долгосрочной перспективе.

Продвинутая практика и внедрение керамических ТЭН ЭНПк в промышленные системы

Эффективное использование высокотемпературных нагревательных элементов, таких как керамические ТЭН ЭНПк, требует не только детального понимания их технических возможностей, но и стратегического подхода к их интеграции в производственные процессы. Это включает тщательное планирование системной архитектуры, разработку пошаговых планов реализации и применение проверенных практик для обеспечения максимальной производительности, безопасности и экономической эффективности.

Архитектура промышленных систем нагрева с ТЭН ЭНПк и принципы интеграции

Интеграция ТЭН ЭНПк в комплексные промышленные системы не сводится к простой замене существующих элементов. Она подразумевает разработку архитектуры, учитывающей особенности производства, энергоснабжения, требований к автоматизации и безопасности. Грамотный подход к архитектуре позволяет раскрыть полный потенциал этих нагревателей.

• Интеллектуальные системы контроля и управления: Для точного использования функции неравномерного распределения мощности по длине ТЭНа, а также для поддержания заданных температурных режимов до 800 °C, необходимы продвинутые системы контроля. Это включает многоканальные PID-регуляторы (пропорционально-интегрально-дифференцирующие), способные работать с несколькими температурными датчиками (термопарами типа K, J или N), расположенными вдоль ТЭНа или нагреваемой поверхности. Интеграция с централизованными SCADA-системами (Supervisory Control and Data Acquisition) или MES-системами (Manufacturing Execution System) позволяет осуществлять удаленный мониторинг, архивацию данных и адаптивное управление процессами.
• Оптимизация электротехнической инфраструктуры: При масштабировании мощности, например, при использовании блоков из 35-40 ТЭН ЭНПк для достижения общей мощности в 46 кВт, критически важен детальный расчет нагрузки. Это подразумевает выбор соответствующих силовых кабелей с учетом пусковых токов и длительности работы, установку автоматических выключателей с термомагнитными расцепителями, устройств защитного отключения (УЗО) и реле контроля фаз. Для ТЭНа мощностью 5 кВт при напряжении 380 В расчетный ток на фазу составляет приблизительно 8-10 А, что является базой для проектирования. Использование схем «треугольник» или «звезда» (обе допустимы для диаметра 46 мм) позволяет балансировать нагрузку и минимизировать потери.
• Термический дизайн и изоляция: Проектирование системы нагрева должно включать тщательный анализ тепловых потерь и выбор адекватной теплоизоляции. Для высокотемпературных приложений (до 800 °C) рекомендуется использование многослойной изоляции из высокотемпературных волокон, керамических материалов или вакуумных панелей. Это не только снижает энергопотребление, но и обеспечивает безопасность персонала, предотвращая касание горячих поверхностей.
• Механическая интеграция с защитными оболочками: При нагреве агрессивных жидкостей (щелочи, кислоты) или сред, требующих стерильности (пищевая промышленность), ТЭНы ЭНПк помещаются в защитные металлические колбы из нержавеющей стали AISI 304 или AISI 316. Конструкция колбы должна обеспечивать эффективную теплопередачу, стойкость к коррозии, удобство монтажа (фланцевые или резьбовые соединения) и быстрой замены ТЭНа без опорожнения емкости. Это также упрощает процедуры очистки от накипи и отложений, что снижает операционные расходы и продлевает срок службы системы.
• Предиктивная аналитика и удаленный мониторинг: Внедрение датчиков вибрации, контроля сопротивления изоляции и анализа температурных аномалий позволяет формировать предиктивные модели отказов. Удаленный мониторинг через облачные платформы или локальные серверы дает возможность оперативно реагировать на отклонения, планировать профилактическое обслуживание и минимизировать риск аварийных простоев. По оценкам, предиктивное обслуживание может сократить незапланированные простои оборудования на 20-30% и увеличить срок службы компонентов на 10-15%.

Инвестиции в продуманную архитектуру окупаются не только за счет повышения энергоэффективности (потенциальная экономия до 15-25% на электроэнергии), но и благодаря значительному сокращению времени простоя оборудования. Для крупных производств каждый час простоя может обходиться в десятки тысяч долларов, что делает надежность и ремонтопригодность критическими факторами.

Пошаговая реализация проекта по внедрению систем нагрева с ТЭН ЭНПк

Успешное внедрение высокотехнологичных нагревательных решений, таких как керамические ТЭН ЭНПк, требует структурированного проектного подхода. Ниже представлен детализированный план реализации, который поможет руководителям и техническим специалистам эффективно управлять процессом.

1. Этап 1: Инициализация и концептуальное проектирование (Продолжительность: 1-2 недели)
   • Цель: Определить бизнес-потребности, сформулировать цели проекта и разработать предварительную концепцию системы.
   • Действия: Аудит существующих процессов нагрева, выявление узких мест и потенциальных зон для оптимизации. Определение требуемых параметров (температура, мощность, тип среды). Формулирование ожидаемых результатов (сокращение издержек, повышение качества).
   • Роли: Руководитель проекта, главный инженер, технолог.
   • Артефакты: Документ «Цели и задачи проекта», предварительное технико-экономическое обоснование (ТЭО), концептуальная схема системы.
   • Контроль качества: Согласование концепции со всеми заинтересованными сторонами (производство, финансы).
2. Этап 2: Детальное проектирование и выбор оборудования (Продолжительность: 2-4 недели)
   • Цель: Разработка полной проектной документации и окончательный выбор компонентов.
   • Действия: Точный расчет необходимой мощности и количества ТЭНов. Выбор оптимальной длины, диаметра, конфигурации холодных зон. Проектирование электрических схем, систем управления (контроллеры, датчики), защитных колб (если применимо). Выбор поставщиков на основе технических требований, качества, цен и сроков.
   • Роли: Инженер-проектировщик, инженер-электрик, специалист по закупкам.
   • Артефакты: Полный комплект проектной документации (чертежи, схемы, спецификации), тендерная документация, коммерческие предложения.
   • Контроль качества: Экспертиза проекта независимыми специалистами, проверка соответствия нормам безопасности и отраслевым стандартам.
3. Этап 3: Закупка, поставка и подготовка к монтажу (Продолжительность: 4-8 недель)
   • Цель: Приобретение и доставка всего необходимого оборудования, подготовка площадки.
   • Действия: Заключение контрактов с поставщиками. Контроль производственных сроков и логистики. Приемка оборудования, проверка комплектности и качества. Подготовка монтажных площадок, прокладка кабельных трасс, обустройство фундаментов или креплений.
   • Роли: Специалист по закупкам, логист, начальник цеха, инженер по качеству.
   • Артефакты: Контракты, графики поставок, акты приемки оборудования, план-график монтажных работ.
   • Контроль качества: Входной контроль качества оборудования, проверка соответствия проектной документации.
4. Этап 4: Монтаж, сборка и подключение (Продолжительность: 1-3 недели)
   • Цель: Физическая установка, сборка и электрическое подключение системы.
   • Действия: Монтаж ТЭНов в посадочные места или защитные колбы. Сборка всех механических узлов. Прокладка и подключение электропроводки в соответствии со схемами (схемы «треугольник» или «звезда»). Монтаж систем управления и безопасности.
   • Роли: Монтажная бригада, электромонтажники, инженер-наладчик.
   • Артефакты: Акты скрытых работ, протоколы электромонтажных работ, исполнительная документация.
   • Контроль качества: Поэтапный контроль качества монтажных работ, проверка затяжки контактов, сопротивления изоляции, правильности фазировки.
5. Этап 5: Пусконаладочные работы и ввод в эксплуатацию (Продолжительность: 1-2 недели)
   • Цель: Тестирование системы в рабочих режимах, настройка параметров, обучение персонала.
   • Действия: Последовательное включение ТЭНов, проверка достижения и поддержания заданных температурных режимов. Отладка PID-регуляторов, калибровка датчиков. Тестирование аварийных и защитных систем. Обучение операторов, инженеров и обслуживающего персонала правилам эксплуатации, мониторинга и базового обслуживания.
   • Роли: Инженер-наладчик, операторы оборудования, инструктор по обучению.
   • Артефакты: Протоколы пусконаладочных работ, инструкции по эксплуатации, журналы обучения и допусков.
   • Контроль качества: Достижение всех целевых показателей производительности и безопасности, подтвержденное протоколами испытаний.
6. Этап 6: Эксплуатация, мониторинг и оптимизация (Постоянно)
   • Цель: Поддержание высокой операционной готовности, постоянное улучшение эффективности.
   • Действия: Регулярный мониторинг работы ТЭНов, энергопотребления и температурных режимов. Плановое превентивное обслуживание (ППО): очистка колб от накипи (если используются), проверка контактов, замена изношенных элементов по графику. Анализ данных для выявления возможностей дальнейшей оптимизации процессов и снижения затрат.
   • Роли: Обслуживающий персонал, инженер по эксплуатации, специалист по энергоменеджменту.
   • Артефакты: Журналы обслуживания, отчеты по энергопотреблению, аналитические сводки о работе оборудования.
   • Контроль качества: Показатели MTBF (Mean Time Between Failures) и MTTR (Mean Time To Repair), соответствие ключевым показателям эффективности (KPI).

Кейсы и паттерны успешного внедрения ТЭН ЭНПк в промышленности

Практический опыт внедрения керамических ТЭН ЭНПк демонстрирует их адаптивность и эффективность в различных производственных условиях, подчеркивая конкретные преимущества для разных масштабов бизнеса.

Кейс 1: Повышение стабильности в высокоточной термоформовке (Малый и средний бизнес, SMB)

Небольшое предприятие по производству упаковки методом термоформовки столкнулось с проблемой нестабильного качества продукции из-за неравномерного нагрева и короткого срока службы штатных металлических нагревателей в пресс-формах. После анализа было принято решение о замене 12 стандартных элементов на керамические сухие ТЭНы ЭНПк 46*700 с зонированным распределением мощности. Это позволило создать точный температурный профиль в пресс-форме, снизив процент брака с 8% до 2%. Одновременно, благодаря высокой температурной стабильности керамических ТЭНов, интервал между заменами увеличился в 2,5 раза, сократив ежегодные затраты на обслуживание на 30% и обеспечив стабильный выпуск продукции высокого качества. Быстрая замена элемента (до 20 минут) позволила минимизировать простои, которые ранее достигали 2-3 часов.

Кейс 2: Модернизация нагревательных баков на крупном металлургическом комбинате (Крупный бизнес, Enterprise)

Крупный металлургический комбинат эксплуатировал массивные баки с травильными растворами объемом 50 м³ каждый, где погружные ТЭНы часто выходили из строя из-за агрессивной среды и образования отложений. Процедура замены требовала полного слива раствора, что приводило к простоям до 24 часов. В рамках модернизации было внедрено 5 блоков, каждый из которых содержал по 20 ТЭН ЭНПк 46*1000, установленных в защитные колбы из нержавеющей стали AISI 316. Это позволило полностью исключить контакт нагревательных элементов с агрессивной средой. В результате, время замены одного ТЭНа сократилось до 45 минут, а общая надежность системы значительно возросла. Ежегодные потери от простоев сократились на 40%, а энергопотребление на нагрев снизилось на 10% за счет более эффективного теплообмена и отсутствия накипи на элементах.

Кейс 3: Соответствие строгим санитарным нормам в фармацевтической промышленности (Регулируемые отрасли)

Фармацевтическое предприятие нуждалось в системе высокотемпературного нагрева очищенной воды для стерилизации оборудования, где требования к чистоте среды и отсутствию коррозии были максимально строгими. Стандартные трубчатые ТЭНы не обеспечивали достаточной гигиены и требовали частой химической очистки. Решение было найдено во внедрении 15 ТЭН ЭНПк 36*800, размещенных в колбах из полированной нержавеющей стали AISI 304L (с низким содержанием углерода для лучшей свариваемости и коррозионной стойкости), интегрированных в систему циркуляции. Эта конфигурация гарантировала отсутствие прямого контакта нагревателя с водой, исключила образование коррозии и позволила проводить быструю санитарную очистку внешних поверхностей колб без демонтажа нагревательных элементов. Система полностью соответствовала стандартам GMP (Good Manufacturing Practice), обеспечивая высокую степень чистоты и надежности процессов.

Чек-лист для принятия решения о внедрении керамических ТЭН ЭНПк

Для обеспечения обоснованного выбора и успешной реализации проекта внедрения керамических трубчатых электронагревателей ЭНПк, рекомендуется пройти по следующему чек-листу:

1. Анализ технологического процесса:
   • Какова требуемая максимальная рабочая температура (°C)?
   • Какой тип среды подлежит нагреву (воздух, газы, вода, масло, агрессивные химикаты, твердые материалы)?
   • Критична ли равномерность нагрева или требуется зонированный температурный профиль?
   • Насколько частыми являются циклы нагрева/охлаждения (термические нагрузки)?
2. Оценка существующих систем и оборудования:
   • Каковы текущие проблемы с нагревом (недостаточная температура, неравномерность, частые поломки, высокие затраты на обслуживание)?
   • Имеются ли посадочные места или гильзы для патронных нагревателей (диаметр, длина)?
   • Насколько высоки требования к времени простоя оборудования при замене элементов?
3. Требования к мощности и электропитанию:
   • Какова необходимая общая тепловая мощность (кВт) для процесса?
   • Каково доступное напряжение питания (например, 230В, 380В, 3х400В)?
   • Готова ли существующая электросеть выдерживать дополнительную нагрузку?
   • Предполагается ли использование блоков из нескольких ТЭНов?
4. Расчет экономической эффективности (ROI и TCO):
   • Каковы оценочные затраты на покупку ТЭНов ЭНПк и сопутствующего оборудования (колбы, контроллеры)?
   • Какой потенциал экономии электроэнергии за счет повышения КПД и точного управления?
   • Насколько сократится время простоя и связанные с этим потери за счет увеличенного срока службы и быстрой замены?
   • Каков ожидаемый срок окупаемости инвестиций?
5. Выбор поставщика и кастомизация:
   • Есть ли у поставщика опыт производства ТЭН ЭНПк с требуемыми характеристиками?
   • Предоставляет ли производитель возможность изготовления элементов нестандартной длины, мощности, с определенным расположением холодных зон?
   • Каковы условия гарантии, технической поддержки и сервисного обслуживания?
   • Предоставляет ли поставщик консультации по интеграции и пусконаладке?
