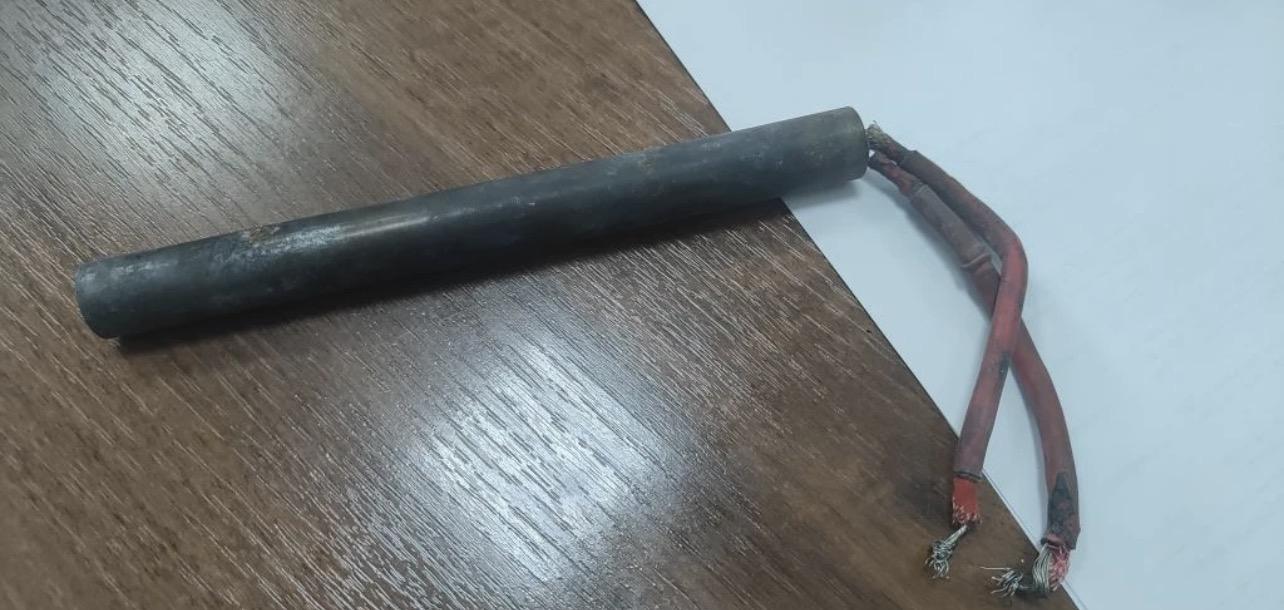

Тэн для нагрева металла. 20ммх200мм Мощность 2кВт, 220в Пальчиковые ТЭНы
Тэн для нагрева металла. 20ммх200мм
Мощность 2кВт, 220в
Пальчиковые ТЭНы
Конструкция и принцип работы пальчиковых ТЭНов
Пальчиковый ТЭН представляет собой трубчатый нагреватель с нихромовой спиралью (80/20), изолированной гранулированным оксидом магния внутри металлической оболочки из нержавеющей стали (SUS316 или аналог).
- Один конец герметично запаян (сварной наконечник).
- Другой — с контактным выводом (провода или штыри).
Ключевые элементы конструкции
| Компонент | Описание | Преимущества |
|---|---|---|
| Корпус | Калиброванная нержавеющая сталь, диаметр 6–50 мм | Высокая прочность, коррозионная стойкость |
| Наполнитель | Чистый оксид магния | Отличная теплоотдача, изоляция до 750°C |
| Нагревательный элемент | Никель-хромовая проволока | Равномерный нагрев, разделенные витки для стабильной температуры |
| Вывод | Термостойкие провода (200–250 мм) или штыри | Простота подключения, защита от перегрева |
Процесс производства включает обжимку для герметичности, исключая влагу и продлевая срок службы. Удельная мощность достигает 9–50 Вт/см², что позволяет компактным моделям (например, 20×200 мм, 2 кВт) быстро нагревать массивные металлические детали.
Технические характеристики целевого ТЭНа (20 мм × 200 мм, 2 кВт, 220 В)
Хотя точная модель 20×200 мм не найдена в результатах, близкие аналоги (20×270 мм, 2,2 кВт и 20×400 мм, 2 кВт) подтверждают feasibility для нагрева металла. Интерполяция параметров на основе типовых данных:
| Параметр | Значение | Примечание |
|---|---|---|
| Диаметр | 20 мм | Стандарт для патронных ТЭНов средней мощности |
| Длина | 200 мм | Компактная для локального нагрева металла (до 1300 мм max) |
| Мощность | 2 кВт (2000 Вт) | Высокая для быстрого разогрева массивов металла |
| Напряжение | 220 В | Стандарт бытовой/промышленной сети |
| Материал | Нержавеющая сталь SUS316 | Для агрессивных сред, нагрев металла |
| Макс. температура | 500–750°C | Рабочая 250–750°C, подходит для термообработки |
| Провод | 200–250 мм | Термостойкий |
| Удельная мощность | ~16–25 Вт/см² | Баланс для долговечности |
Цены аналогов варьируются от 3450 до 5776 руб. за похожие модели (20×270 мм — 5776 руб., 20×400 мм — 3450 руб.).
Применение для нагрева металла
Основные сценарии
- Литье и пресс-формы: Нагрев гильз для плавки металлов, поддержание 300–500°C.
- Металлообработка: Локальный нагрев массивных деталей, пресс-форм в автомобилестроении, аэрокосмике.
- Промышленное оборудование: Литейные машины, робототехника, мебельное производство — где нужен герметичный, виброустойчивый нагрев.
- Другие: Тепловые пушки, вентиляция (косвенно для металлоконструкций).
Преимущества для нагрева металла включают в себя высокую теплоотдачу, обеспечивающую быстрый нагрев, равномерность без горячих точек и компактность для вставки в патроны. В ограниченном пространстве (диаметр 20 мм) мощность 2 кВт позволяет разогревать сталь и чугун без перегрева.
Преимущества и недостатки пальчиковых ТЭНов
Преимущества
- Постоянная температура, безопасность (низкое напряжение опции до 48 В).
- Долговечность в условиях вибрации и агрессивных сред.
- Кастомизация: диаметр 3–50 мм, длина 50–1300 мм, мощность 0,2–10 кВт и более.
- Герметичность, высокая мощность в малом объеме.
Недостатки
- Требует точной установки в гильзу (диаметр ±0,1 мм).
- Ограничение по температуре (max 750°C).
- Чувствителен к сухому ходу без контакта с металлом.
Монтаж, подключение и безопасность
Пошаговая инструкция установки
- Подготовка: Проверьте гильзу в прессе (диаметр на 0,1–0,2 мм больше ТЭНа). Очистите от загрязнений.
- Вставка: Смажьте ТЭН термопастой, вставьте в патрон на полную длину (200 мм).
- Подключение: Подайте 220 В на провода (сечение 1,5 мм²). Используйте терморегулятор для 300–500°C.
- Пуск: Нагрев gradual, мониторьте температуру с помощью термопары.
- Проверка: Измерьте сопротивление (около 24 Ом для 2 кВт/220 В).
Инструменты
Мультиметр, термопаста, ключ для фиксации, термометр.
Безопасность
- Изоляция >1 МОм.
- Защита от перегрева (реле).
- Вентиляция, перчатки — температура до 750°C.
- Избегайте: сухого хода, механических ударов.
Типичные ошибки включают в себя неправильный радиус изгиба (для гибких моделей — R30), а также плохой контакт, что приводит к локальному перегреву.
Сравнение с другими ТЭНами для нагрева металла
| Тип ТЭНа | Диаметр/Длина | Мощность (2 кВт экв.) | Макс. T (°C) | Применение для металла | Цена (руб.) |
|---|---|---|---|---|---|
| Пальчиковый 20×200 | 20 мм / 200 мм | 2 кВт, 220 В | 750 | Локальный, пресс-формы | 3000–6000 |
| Резьбовой (водонагрев) | D42 мм / изогнутый | 2 кВт, 220 В | 250–400 | Жидкости, не для сухого металла | — |
| Воздушный U-образный | 13 мм / 420 мм | 1,5–2 кВт | 500 | Вентиляция металлоконструкций | — |
| Малый пальчиковый | 6–8 мм / 100–130 мм | 0,2–0,3 кВт | 600 | Точечный нагрев мелких деталей | — |
Пальчиковые ТЭНы лидируют по компактности и мощности для нагрева металла.
Производители, цены и кастомизация
- Производители: Thermowatt (Италия), а также российские производители (ten-88.ru, promnagrev.ru, polymernagrev.ru).
- Цены: 1200–6000 руб. за 2 кВт (Ozon/Yandex — дешевле для бытовых).
- Кастомизация: Диаметр, длина и мощность под заказ, от 24 В до 600 В.
Экспертные советы рекомендуют для нагрева металла выбирать включение SUS316 и удельную мощность менее 20 Вт/см² для долговечности. Опытные пользователи советуют тестировать на специальном стенде.
Далее мы рассмотрим более подробно применение пальчиковых ТЭНов в различных отраслях промышленности, а также представим примеры успешного использования в реальных условиях.
Промышленные кейсы применения пальчиковых ТЭНов
Пальчиковые ТЭНы, такие как модель 20 мм × 200 мм с мощностью 2 кВт, находят широкое применение в различных промышленных областях благодаря своей эффективности и надежности. Рассмотрим несколько конкретных случаев, где эти нагреватели достигают выдающихся результатов.
1. Литье под давлением
В процессе литья под давлением водорастворимые пластиковые и металлические смеси требуют поддержания определенной температуры для обеспечения качественной заливки и минимизации дефектов. Использование пальчиковых ТЭНов позволяет:
- Быстро разогревать формы до заданной температуры (300–500°C), что сокращает время цикла на 20% по сравнению с традиционными нагревательными системами.
- Методом установки в гильзы формах добиться равномерного распределения тепла, что предотвращает появление трещин и значительно улучшает качество готовых изделий.
2. Обработка металлических деталей
В автомобилестроении и аэрокосмической отрасли локальный нагрев массивных металлических компонентов является критически важным для формирования и термообработки. Применение пальчиковых ТЭНов обеспечивает:
- Точный локальный нагрев в точках, подверженных высокому напряжению, сводя к минимуму риск деформации заготовок.
- Бесперебойное воздействие тепла на металлическую деталь, что позволяет избежать горячих точек и гарантирует равномерное распределение температуры.
3. Робототехника и автоматизация
Современные системы автоматизации нуждаются в надежных решениях для сварки и других термических процессов. Здесь пальчиковые ТЭНы также показывают высокую эффективность:
- Способность выдерживать большие нагрузки (до 10^5 циклов работы) делает их идеальными для непрерывной эксплуатации в роботизированных линиях.
- Компактность служит важным фактором при внедрении в механизмы, где пространство ограничено.
4. Мебельное производство и деревянная промышленность
В мебельной индустрии пальчиковые ТЭНы также находят применение в процессах нагрева клея и шпонки, что позволяет существенно увеличить скорость сборки и повысить качество конечного изделия:
- Локальный нагрев высокоэффективен при склеивании деталей, предотвращая размягчение и повреждение материала.
- Преимущества использования герметичных и устойчивых к вибрациям нагревателей делают их великолепным решением для обеспечения надежности производственных линий.
Выбор и кастомизация ТЭНов
Подбор пальчиковых ТЭНов под конкретные условия эксплуатации становится важной задачей для успешного применения. Реальные условия работы могут требовать особых характеристик, которые могут быть адаптированы:
- Материалы: Для работы в агрессивных средах или при высокой влажности рекомендуется выбирать модели из нержавеющей стали SUS316, что гарантирует долговечность.
- Мощность и размеры: Возможности кастомизации позволяют создавать нагреватели с индивидуальными параметрами, которые могут варьироваться от 20 до 50 мм в диаметре и от 50 до 1300 мм в длину.
- Температурные диапазоны: В зависимости от технологий теплообработки, можно выбрать модели с рабочей температурой до 750°C.
Техническое обслуживание и долговечность
Несмотря на свою долговечность, пальчиковые ТЭНы требуют регулярного технического обслуживания и контроля за работой. Рекомендуется:
- Регулярная проверка целостности изоляции: Это важно для предотвращения короткого замыкания и перегрева.
- Обслуживание системы подключения: Подключения и соединения должны быть надежными, чтобы избежать риска перегрева.
- Мониторинг температуры: Использование терморегуляторов и датчиков температуры способствует поддержанию стабильного процесса в пределах заданного диапазона.
Фокусировка на этих аспектах поможет продлить срок службы пальчиковых ТЭНов и сохранить их эффективность на протяжении многих циклов эксплуатации.
Далее рассмотрим, как внедрение таких технологий может улучшить процессы на производствах и приведет к экономии ресурсов и повышению качества продукции.
