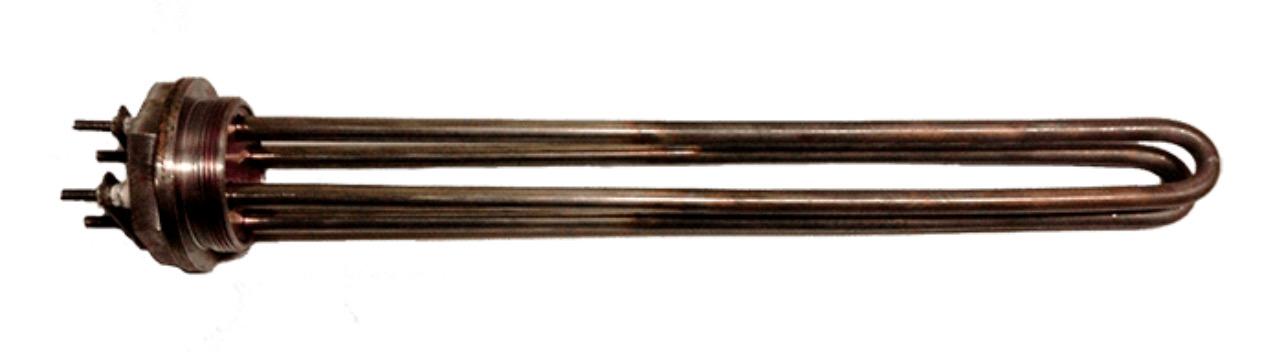

Тэн для нагрева масла на фланце. Мощность 3 квт, длина 410 мм, диаметр 13 мм
Тэн для нагрева масла на фланце. Мощность 3 квт, длина 410 мм, диаметр 13 мм
Описание и конструкция ТЭНа для нагрева масла на фланце
Общее устройство: ТЭН для масла — это герметичный нагревательный элемент, состоящий из металлической трубки и внутреннего нагревательного спирала. Он монтируется на резьбовом или прижимном фланце, что обеспечивает надежное крепление и предотвращает протечки, облегчающее монтаж.
Длина и диаметр: Стандартные диаметры трубок ТЭНов чаще всего составляют 13 мм, что соответствует популярным промышленным стандартам. Длина рабочего нагревающего участка в 410 мм позволяет достичь оптимального баланса между плотностью теплового потока и безопасной эксплуатацией без перегрева.
Мощность 3 кВт: Мощность 3 кВт является стандартом для нагревателей средней мощности, что позволяет эффективно разогревать масло без риска его локального перегрева. Для предотвращения перегрева масла с температурой корпуса ТЭНа выше 250 °C важно обеспечить достаточную длину нагревателя.
Материалы: Обычно используются углеродистая и нержавеющая сталь, которые имеют хорошую теплопроводность и коррозионную стойкость в масляной среде. Фланцы чаще всего изготавливаются из латуни, что обеспечивает надежное соединение и долговечность.
Крепление и монтаж: Фланец препятствует протечкам и обеспечивает прочное соединение ТЭНа с емкостью. Широко используется резьбовой фланец с размерами G1/2, G2 или G2 1/2, что позволяет легко монтировать элемент с использованием стандартных сантехнических инструментов.
Особенности работы и эксплуатации
Температурные ограничения: Корпус ТЭНа в масляной среде должен оставаться ниже 250 °C, чтобы исключить возможное возгорание теплоносителя. Безопасной рабочей температурой масла при нагреве считается диапазон 100–150 °C.
Плотность теплового потока: Рекомендуется длина около 400–410 мм для равномерного распределения тепла и предотвращения локальных перегревов. Короткие ТЭНы (например, 41 мм) с одинаковой мощностью создают высокую плотность теплового потока, что ведет к перегреву и быстрому износу.
Безопасность: Для контроля температуры масла рекомендуется использовать терморегуляторы и защитные устройства от перегрева. В некоторых масляных блоках реализуется возможность установки съемных нагревательных элементов, что упрощает ремонт без необходимости слива масла.
Конфигурации: Нередко ТЭНы объединяют в блоки (например, три трубчатых элемента на одном фланце), позволяя пользователю регулировать мощность и достигать равномерного нагрева. Блоки ТЭНов с мощностью до 3 кВт и длиной 410–500 мм и диаметром 13 мм находят широкое применение в фритюрницах, масляных ваннах и техническом оборудовании.
Применение ТЭНов для нагрева масла
- Нагрев пищевых масел во фритюрницах и кухонном оборудовании.
- Нагрев технических минеральных и синтетических масел в гидравлических системах, промышленных ваннах и резервуарах.
- Поддержание температуры при переработке и транспортировке масел.
- Использование в климатическом и технологическом оборудовании на предприятиях машиностроения и металлургии.
Технические параметры примеров
| Параметр | Значение | Комментарий |
|---|---|---|
| Мощность | 3 кВт | Эффективный нагрев при средней длине |
| Длина рабочего участка | 410 мм | Оптимальна для снижения теплового потока |
| Диаметр трубки | 13 мм | Стандартный промышленный диаметр |
| Материал корпуса | Углеродистая/нержавеющая сталь | Коррозионная стойкость и теплопроводность |
| Тип фланца | Резьбовой, например G1/2 | Надежное герметичное крепление |
| Максимальная температура | Не выше 250 °C | Безопасность работы с маслом |
| Напряжение | 220/380 В | Однофазное/трехфазное подключение |
| Конструкция | Однотрубчатый или блочный на фланце | Удобство обслуживания и масштабирования |
Советы по выбору и эксплуатации
- Подбирайте длину элемента исходя из мощности: для 3 кВт рекомендуется длина не менее 280–410 мм, чтобы исключить перегрев.
- Используйте коррозионно-стойкие материалы корпуса; нержавеющая сталь предпочтительнее для агрессивных сред.
- Обязательно устанавливайте системы контроля температуры и защиты от перегрева.
- При необходимости частой замены ТЭНов выбирайте конструкции с прижимным фланцем и съемными элементами.
- Подбирайте фланец, соответствующий типоразмеру и резьбе емкости для масла.
Следующий раздел статьи охватит более детально механизмы работы и аспекты выбора ТЭНов, что позволит глубже понять их функциональность и эксплуатацию в различных сферах промышленности.
Механизмы работы ТЭНа и аспекты выбора
Принцип работы: ТЭНы для нагрева масла функционируют по принципу преобразования электрической энергии в тепловую. Когда электрический ток проходит через спираль внутри ТЭНа, она нагревается, передавая тепло через стенку трубки в масло. Данная передача тепла обеспечивает эффективный нагрев теплоносителя, а благодаря правильному выбору мощности и длины нагревателя предотвращается перегрев масла.
Выбор оптимальной конфигурации: Подбор конструкции ТЭНа зависит от назначения и условий эксплуатации. Например, для использования в фритюрницах целесообразно устанавливать нагреватели с блочной конструкцией, которая позволяет быстро нагревать большие объемы масла. Для менее требовательных применений можно использовать однотрубчатые ТЭНы, что снижает затраты на оборудование и установку.
Устойчивость к агрессивным условиям
Коррозионная стойкость: При выборе ТЭНа необходимо учитывать агрессивные свойства масла и окружающей среды. Нержавеющая сталь обладает превосходной коррозионной стойкостью, что особенно важно при эксплуатации в условиях химической активности масел, а также предотвращает образование накипи и деградацию материала.
Терморегуляция: Установка терморегуляторов и термопар охватывает не только контроль рабочей температуры, но и обеспечивает возможность автоматического отключения нагревателя в случае выявления перегрева. Это критически важно для предотвращения аварийных ситуаций и обеспечения безопасности эксплуатации оборудования.
Преимущества специализированных нагревателей
Энергоэффективность: Использование ТЭНов с оптимизированным теплообменом позволяет значительно экономить электроэнергию. Современные разработки направлены на снижение теплопотерь, а применение температурных датчиков оптимизирует режимы работы, что приводит к снижению потребления энергии.
Легкость в обслуживании: Современные конструкции ТЭНа, в том числе наличие съемных элементов, значительно упрощают процесс диагностики и ремонта. Это позволяет проводить техническое обслуживание без необходимости слива масла из емкости, что существенно экономит время и ресурсы производственного процесса.
Технические решения для повышения надежности
Защита от перегрева: Для повышения надежности нагревателей в конструкциях используются системы защиты от перегрева. Включение автоматических выключателей и предохранителей обеспечивает безопасность эксплуатации, особенно в условиях непрерывной работы.
Изоляция и теплоизоляция: Дополнительные меры по теплоизоляции корпуса нагревателя помогут снизить теплопотери и повысить эффективность работы. Это особенно важно в условиях высокой производственной нагрузки или при применении ТЭНов в открытых или плохо изолированных помещениях.
Направления использования и новые технологии
Развитие технологий: Новые технологии в производстве ТЭНов приводят к созданию нагревателей, которые могут работать в условиях повышенной влажности и воздействия агрессивных веществ. Такие решения создают возможности для применения ТЭНов в новых сферах, включая переработку отходов и их утилизацию.
Инновационные промышленные решения: Некоторые компании внедряют решения на базе IoT (Интернет вещей) для контроля работы ТЭНов в режиме реального времени. Это позволяет не только оптимизировать производственные процессы, но и существенно повысить безопасность и эффективность эксплуатации оборудования.
Таким образом, тщательный выбор и грамотно организованная эксплуатация ТЭНов для нагрева масла позволяют достигать высокой эффективности, надежности и безопасности при работе с различными техническими системами. Важно следовать рекомендациям по установке и контролю, чтобы максимально использовать все преимущества этих нагревателей.
