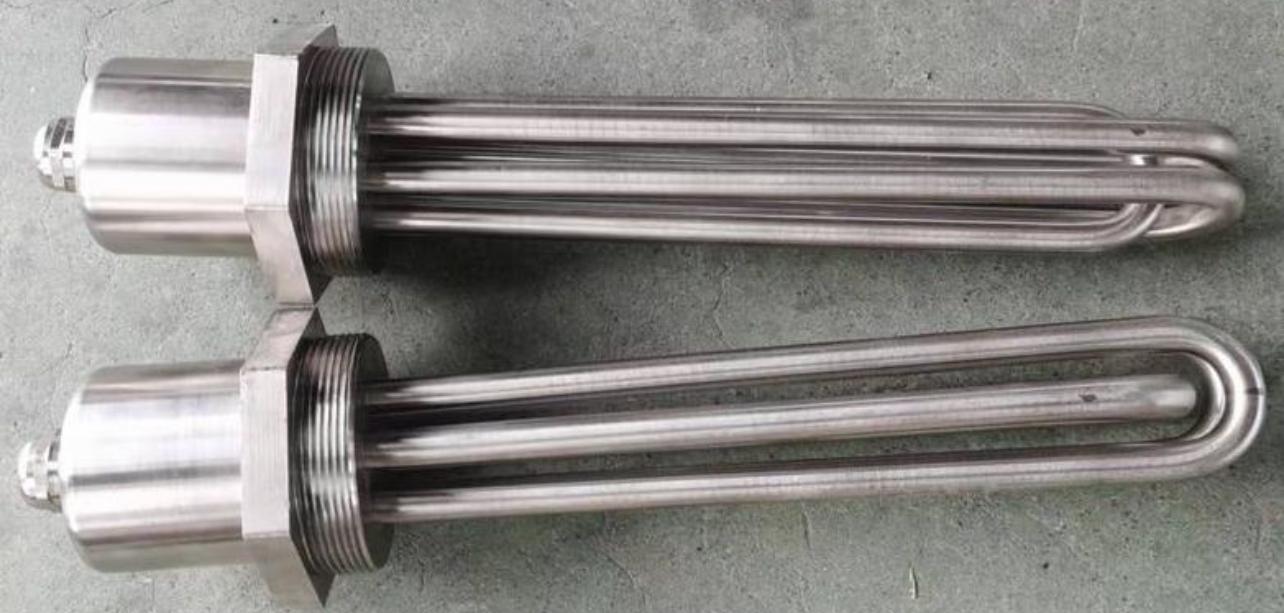

Конструкция и принцип работы масляных ТЭНов 1 кВт

Масляные ТЭНы представляют собой герметичные трубчатые элементы с внутренним нагревательным спиральным элементом (нихром или фехраль), изолятором (перламутровый или стеатит) и металлической оболочкой. Основные компоненты:

• Металлический корпус (трубка диаметром 10–13 мм, развернутая длина 100–500 см).
• Наполнитель и спираль для равномерного распределения тепла.
• Контактные стержни в заделке (длина А) для подключения.
• Герметик и изолятор для защиты от влаги и коррозии.

Принцип работы: Электрический ток нагревает спираль, тепло передается через изолятор на оболочку, которая контактирует с маслом. Максимальная температура оболочки — 250°C, чтобы избежать разложения или воспламенения масла (температура вспышки большинства масел 200–300°C). Удельная мощность ниже, чем у водяных ТЭНов: для масла — до 2–3 Вт/см², против 10–15 Вт/см² для воды.

Разметка типичного ТЭНа: 240А131Z220 — 240 см развернутой длины, А (длина стержня), 13 мм диаметр, 1 кВт мощность, Z (масло), 220 В.

Материалы и их выбор для нагрева масла

Материал оболочки критически важен из-за агрессивной среды масла (жиры, минеральные масла, высокотемпературные смазки).

Рекомендуемые материалы:

• Углеродистая сталь (Ст.3, 09Г2С): Дешевая, для неагрессивных масел, до 250°C.
• Нержавеющая сталь (08Х18Н10/AISI 304, 08Х17Н13М2/AISI 316, 12Х18Н10Т/AISI 321): Коррозионностойкая, для пищевых и промышленных масел, устойчива к окислению.
• Медь или титан: Под заказ для специальных масел (пищевые жиры).

Фланцы и муфты — аналогичные материалы, резьба М12х1,5–М22х1,5 или штуцеры 1/2″. Защита подключения: металлическая коробка IP31–IP68.

Сухие керамические варианты: Стеатитовая колба (диаметр 42–60 мм), для косвенного нагрева масла через стенку емкости, мощность 1–1,1 кВт, длина 500 мм. Преимущество: нет прямого контакта, снижен риск накипи/коагуляции.

Применения ТЭНов 1 кВт для нагрева масла

Промышленность:

• Нагрев ванн с трансформаторным и машинным маслом в гидравлике, редукторах.
• Перегонка и ректификация масел: комбинации ТЭНов (последовательно 2×1,25 кВт = 625 Вт; параллельно = 2,5 кВт).
• Литейные формы, плавка легкоплавких сплавов в масляной среде (до 450°C).

Быт и мелкая техника:

• Масляные обогреватели (DeLonghi): блок ТЭН 1 кВт, длина 190 мм, 1075/925 Вт в двухрежимном исполнении.
• Электрочайники, фритюрницы с жиром (стандарт 1–1,25 кВт).

Специальные случаи:

• Взрывоопасные среды: модели с защитой.
• Высокотемпературные масла: удельная мощность выше стандарта.

Монтаж, подключение и безопасность

Монтаж: Горизонтально или vertically в емкость, штуцер/фланец/резьба. Размещение: погружное, с радиусом изгиба R30 мм.

Инструменты: Ключ для резьбы, мультиметр, термоизоляция.

Подключение: Штырьковые выводы, болты М4–М5, сопротивление ~24,2 Ом для 1 кВт/220 В (R = U²/P).

Пошаговая инструкция установки:

1. Отключить питание, слить масло.
2. Просверлить отверстие под штуцер (М16–М20).
3. Вставить ТЭН, затянуть фланец (момент 20–30 Нм).
4. Подключить провода (сечение 1,5 мм²), изолировать IP54+.
5. Заполнить маслом, проверить герметичность.
6. Тестировать на холостом ходу (температура <250°C).

Безопасность:

• Термостат/реле (отсечка при 240°C).
• Избегать сухого хода (перегорание за 5–10 мин).
• Вентиляция: масло выделяет пары выше 200°C.
• Взрывозащита для горючих масел.

Типичные ошибки: Перегрев (слишком высокая мощность или короткая длина), коррозия (неподходящий материал).

Сравнение с другими мощностями и типами

Преимущества ТЭНа 1 кВт:

• Баланс мощности и надежности: нагрев 50–100 л масла за 1–2 часа.
• Доступность: серийные модели (DeLonghi) или под заказ.
• Энергоэффективность: низкие потери в быту.

Недостатки: Медленный нагрев больших объемов (>200 л).

Сравнение сухих и погружных ТЭНов: Сухие (керамика) — для воздуха или косвенного нагрева, долговечнее в масле; погружные — прямой нагрев, быстрее.

Производители, цены и заказ

Популярные производители:

• Electro-nagrev (1,1 кВт/500 мм, от 3000 руб.)
• Polymernagrev (сухой стеатит 1 кВт)
• Ten74
• Krasluch

Доставка по РФ: Москва, СПб, регионы (Новосибирск, Екатеринбург).

Расчет мощности: Для объема V л масла (плотность 0,9 кг/л, теплоемкость 2 кДж/кг°C) время нагрева t = (V × 0,9 × 2 × ΔT) / (P × 3,6) часов. Для 100 л на 100°C: ~5–6 часов при 1 кВт.

Далее мы рассмотрим интересные факты и инновации в сфере масляных ТЭНов 1 кВт, а также перспективы их применения в различных отраслях…

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Интересные факты и инновации в области масляных ТЭНов 1 кВт

Масляные ТЭНы мощностью 1 кВт не только эффективны, но и охватывают множество аспектов, вызывающих интерес у профессионалов и пользователей. Рассмотрим некоторые из ярких новинок и любопытных фактов, касающихся этих устройств.

Комбинации подключения и их преимущества

Мастера и инженеры иногда используют последовательное и параллельное соединение ТЭНов для достижения желаемой мощности и скорости нагрева. Например, комбинация из нескольких ТЭНов может давать более высокую производительность. Использование такой схемы позволяет:

• Регулировать общий уровень температуры и мощность в зависимости от особенностей конкретной задачи.
• Минимизировать электросети: несколько ТЭНов, работающих одновременно, могут включаться и отключаться по мере необходимости, распределяя нагрузку.

Взрывозащищенные модели

Для работы в потенциально опасных зонах, таких как нефтехимические предприятия, разработаны специальные взрывозащищенные модели ТЭНов. Эти устройства имеют защитные маркировки Z, что позволяет им безопасно функционировать в средах с высокими рисками, обеспечивая защиту от воспламенения.

Экологические разработки

Современные технологии и требования к экологии приводят к созданию ТЭНов, самих конструкций и материалов, которые минимизируют негативное воздействие на окружающую среду. Например, использования AISI 316 для пищевых масел позволят минимизировать примеси и токсичные следы в готовых продуктах, что особенно важно в пищевой промышленности.

Историческое развитие и внедрение IoT технологий

Первоначально масляные ТЭНы начали использоваться в 1930-х годах для трансформаторов. С тех пор технологии значительно продвинулись. Сегодняшние модели интегрируются с IoT-терморегуляторами, что позволяет пользователям контролировать и управлять процессом нагрева с помощью мобильных приложений, улучшая удобство и эффективность.

Обзор производителей и цен

Рынок предлагает широкий выбор производителей и моделей ТЭНов, что позволяет пользователям диктовать свои предпочтения на основе бюджета и требований к качеству.

Доставка доступна по всей России, включая крупные города, такие как Москва, Санкт-Петербург и регионы (например, Новосибирск, Екатеринбург).

Расчет времени нагрева масла

Грамотный расчет мощности позволяет пользователям оптимально подбирать ТЭНы для работы. Для объема V литров масла с плотностью 0,9 кг/л и теплоемкостью 2 кДж/кг°C, можно использовать следующую формулу:

t = (V × 0,9 × 2 × ΔT) / (P × 3,6)

Так, для 100 литров масла, нагреваемого до 100°C при использовании ТЭНа мощностью 1 кВт, время нагрева составит около 5–6 часов.

Эти моменты подчеркивают разнообразие применения и способности масляных ТЭНов, что создаёт значительные преимущества в многочисленных отраслях и бытовой эксплуатации. При их использовании необходимо также учитывать и актуальные тенденции, связанные с безопасностью и экологией. В следующей части мы обсудим перспективы развития данного оборудования и их влияние на рынок.
