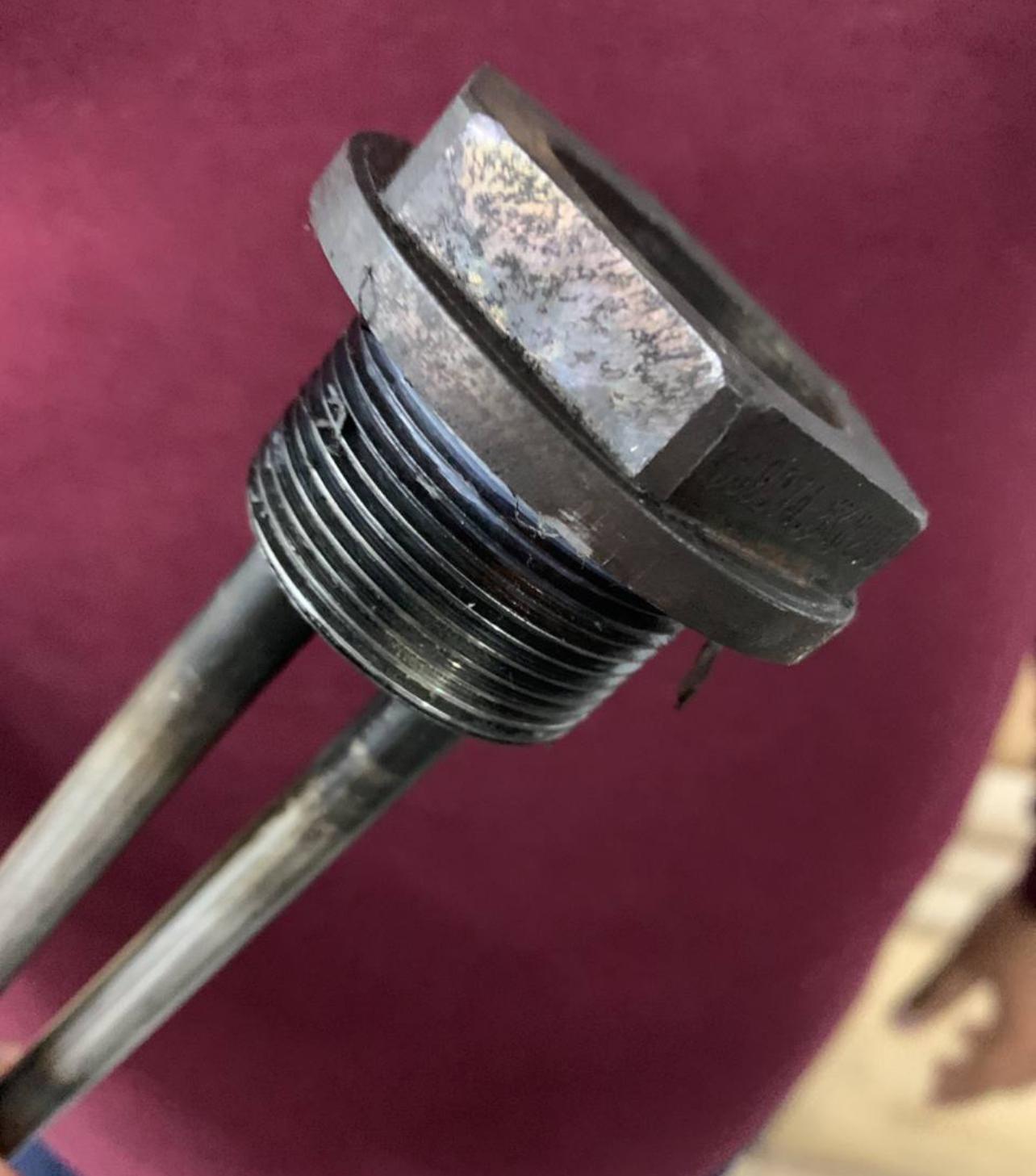

Тэн для нагрева масла. Длина 170 форма Ф2 с фланцем Среда_нагрева масло Мощность 4,5 Напряжение 380

Оптимизация Процессов Нагрева Масла: Комплексный Подход к Выбору и Эксплуатации ТЭНов

В условиях современного промышленного производства, где процессы нагрева масляных сред играют критически важную роль, грамотный выбор и последующая эксплуатация трубчатых электронагревателей (ТЭНов) напрямую определяют операционную эффективность, безопасность технологических циклов, долговечность оборудования и, как следствие, рентабельность предприятия. Для руководителей проектов, инженеров-технологов и специалистов по закупкам понимание всех нюансов таких систем становится ключевым фактором успеха. В данном материале мы глубоко проанализируем параметры специализированного ТЭНа для нагрева масла длиной 170 см, формы Ф2 с фланцем, мощностью 4,5 кВт и напряжением 380 В, а также рассмотрим стратегические аспекты его применения и потенциал для оптимизации производственных процессов.

Конструктивные Особенности и Стратегические Технические Параметры Масляного ТЭНа

Эффективность, надежность и безопасность любого масляного ТЭНа заложены в его базовой конструкции и тщательно выверенных технических характеристиках. В основе такого нагревателя лежит прочная металлическая оболочка (корпус), внутри которой герметично размещена резистивная спираль, изготовленная, как правило, из нихрома (сплава никеля и хрома), обладающего высоким электрическим сопротивлением и жаростойкостью. Пространство между спиралью и внешней оболочкой плотно заполнено высококачественным изоляционным и одновременно теплопроводящим материалом – чаще всего это периклаз (оксид магния, MgO) в порошкообразном состоянии. Такая архитектура обеспечивает не только максимально эффективную и равномерную передачу тепла от спирали к корпусу, но и надежную электрическую изоляцию токоведущего элемента от агрессивной внешней среды, а также его защиту от механических повреждений и вибраций.

• Форма Ф2 с фланцем: Выбор фланцевого исполнения, обозначаемого как форма Ф2, является стандартом для многих промышленных нагревателей и предлагает ряд значимых преимуществ для B2B-сегмента:
  • Исключительная надежность крепления: Фланец обеспечивает прочную и стабильную фиксацию ТЭНа на стенке резервуара или емкости. Это критично в условиях промышленных вибраций, температурных расширений и механических нагрузок, гарантируя долгосрочную эксплуатацию без риска расшатывания или смещения нагревателя.
  • Гарантированная герметичность соединения: Фланцевое соединение с соответствующими уплотнительными элементами создает абсолютно герметичный барьер между внутренней частью емкости с маслом и внешней средой. Это предотвращает утечки масла, которые могут привести не только к потерям ценного продукта и загрязнению рабочей зоны, но и к серьезным нарушениям требований промышленной безопасности, экологическим штрафам и риску возгорания.
  • Упрощенный монтаж и оперативное обслуживание: Несмотря на кажущуюся массивность, фланцевое соединение значительно облегчает процедуры установки, демонтажа и замены нагревательного элемента. Это минимизирует время простоя оборудования (даунТайм) при проведении регламентных работ или ремонте, что напрямую влияет на общую производительность и экономику предприятия.
• Длина 170 см: Данная длина ТЭНа, находящаяся в рамках типичного диапазона для масляных нагревателей (максимальная длина может достигать 300 см и более), является не просто геометрическим параметром, а инженерным решением. Она позволяет эффективно и равномерно распределить тепловую энергию по значительному объему нагреваемой масляной среды. Преимущества такой длины заключаются в следующем:
  • Предотвращение локального перегрева: Ключевой аспект для масляных сред. Большая площадь поверхности нагревателя снижает удельную поверхностную мощность (Вт/см²), предотвращая возникновение зон экстремально высоких температур. Локальный перегрев может привести к коксованию масла (образованию твердых углеродистых отложений) на поверхности ТЭНа, что снижает теплопередачу, увеличивает энергопотребление и приводит к преждевременному выходу элемента из строя, а также к деградации самого масла.
  • Оптимизация теплопередачи: Расширенная зона контакта с маслом способствует более быстрому и эффективному нагреву всего объема, сокращая время выхода на рабочую температуру и повышая общую энергоэффективность системы.
• Мощность 4,5 кВт: Выбор мощности в 4,5 кВт для масляных нагревателей является результатом компромисса между требуемой скоростью нагрева и строжайшими требованиями безопасности. Важно отметить, что удельная поверхностная мощность ТЭНа для масла всегда ниже, чем для водных сред, из-за низкой теплопроводности и высокой чувствительности масла к перегреву. Данный показатель мощности для длины 170 см обеспечивает адекватный нагрев при соблюдении следующих критических условий:
  • Предотвращение возгорания: Критическая температура поверхности ТЭНа для большинства масел не должна превышать ~250°C. Превышение этой температуры значительно увеличивает риск самовоспламенения масла, что влечет за собой катастрофические последствия для производства и безопасности персонала.
  • Исключение коксования: Поддержание оптимальной удельной мощности гарантирует, что температура поверхности нагревателя остается в безопасных пределах, предотвращая образование кокса. Коксовые отложения действуют как теплоизолятор, заставляя ТЭН работать в более жестких условиях, ускоряя его износ и увеличивая риск перегрева уже под слоем кокса.
  • Сохранение свойств масла: Перегрев разрушает химические связи в масле, приводя к изменению его вязкости, кислотного числа и других эксплуатационных характеристик, что сокращает срок его службы и может негативно сказаться на работе оборудования, использующего это масло.
• Напряжение 380 В: Это стандартное трехфазное промышленное напряжение, широко распространенное на производственных объектах. Использование 380 В для ТЭНа мощностью 4,5 кВт (обычно с подключением по схеме «звезда» или «треугольник») предоставляет следующие операционные преимущества:
  • Оптимизированное распределение нагрузки: Трехфазное подключение позволяет равномерно распределить электрическую нагрузку между фазами сети, снижая риск перегрузки отдельных линий и обеспечивая более стабильное функционирование электросети предприятия.
  • Энергоэффективность и стабильность: Работа при стандартном промышленном напряжении снижает потери в проводке и обеспечивает стабильную мощность нагревателя, что важно для поддержания точных температурных режимов.
  • Совместимость с промышленным оборудованием: Легкая интеграция с существующими промышленными электрощитами и системами управления.

Особенности Нагрева Масляной Среды и Императивы Безопасности

В отличие от нагрева воды или других теплоносителей, работа с маслом требует повышенного внимания к вопросам безопасности из-за его низкой теплопроводности, высокой вязкости и склонности к термическому разложению при перегреве. Эти факторы диктуют строгие требования к проектированию, выбору и эксплуатации масляных ТЭНов. Максимальная температура поверхности нагревателя, контактирующего с маслом, является ключевым параметром и не должна превышать примерно 250°C для предотвращения его разложения, коксования и потенциального возгорания. Для обеспечения постоянного контроля и поддержания безопасных рабочих параметров, интеграция систем мониторинга и регулирования является обязательной.

Для обеспечения контроля и безопасности в системах нагрева масла критически важна интеграция следующих элементов:

• Точные термодатчики и термопары: Устройства, такие как термопары типа K или PT100 (платиновые резистивные датчики температуры), устанавливаются в непосредственной близости от ТЭНа и внутри объема масла. Фланцевое соединение часто облегчает их надежную установку. Эти датчики обеспечивают высокоточное и оперативное измерение температуры в режиме реального времени.
• Надежные терморегуляторы (контроллеры температуры): Это сердце системы управления. Современные ПИД-контроллеры (пропорционально-интегрально-дифференциальные) способны с высокой точностью поддерживать заданную температуру, управляя мощностью ТЭНов (включение/отключение или модуляция) и обеспечивая первую линию защиты от перегрева. Их интеграция с общей системой автоматизации предприятия (АСУ ТП) позволяет операторам дистанционно контролировать и настраивать параметры.
• Аварийные термостаты и ограничители: Это независимые системы безопасности, предназначенные для автоматического отключения питания нагревателя при превышении заранее установленного критического порога температуры, даже если основной терморегулятор вышел из строя. Они действуют как «последняя линия обороны» для предотвращения аварийных ситуаций.

«Сухие» ТЭНы как Альтернатива: Повышенная Безопасность и Удобство Обслуживания

В определенных промышленных сценариях, особенно там, где важна непрерывность процесса, максимальная безопасность или работа с агрессивными/загрязненными маслами, целесообразно рассмотреть применение «сухих» ТЭНов. В этой конфигурации нагревательный элемент размещается внутри защитной керамической колбы или металлического кожуха, который, в свою очередь, погружается в масло. Таким образом, сам ТЭН не контактирует напрямую с нагреваемой средой; тепло передается косвенно, через стенку колбы. Преимущества такой схемы для бизнеса существенны:

• Повышенная безопасность: Отсутствие прямого контакта электрического элемента с маслом полностью исключает риски коротких замыканий, утечек тока и возгораний, связанных с повреждением оболочки ТЭНа. Это снижает страховые риски и риски для персонала.
• Минимизация времени простоя при обслуживании: Замену «сухого» ТЭНа можно производить без необходимости полного слива масла из емкости. Это значительно сокращает время простоя оборудования, что критически важно для высокопроизводительных линий, где каждый час простоя оборачивается значительными финансовыми потерями.
• Продление срока службы элемента: Защитная колба ограждает ТЭН от агрессивного воздействия масла, продуктов его разложения, отложений и взвешенных частиц, что значительно продлевает срок его службы и снижает частоту замен.
• Снижение риска загрязнения продукта: В пищевой или фармацевтической промышленности, где чистота продукта является приоритетом, «сухие» ТЭНы минимизируют риск загрязнения среды при выходе из строя нагревательного элемента.

Материалы Нагревателя: Выбор для Долговечности, Совместимости и TCO

Выбор материала корпуса ТЭНа является одним из ключевых стратегических решений, определяющих его срок службы, коррозионную стойкость, применимость в конкретных технологических условиях и общую стоимость владения (TCO). Для масляных сред используются следующие основные материалы:

• Нержавеющая сталь (например, AISI 304, AISI 316, AISI 316L): Это наиболее распространенный и универсальный выбор для большинства технических и пищевых масел.
  • AISI 304: Хороший баланс между стоимостью и коррозионной стойкостью, подходит для неагрессивных и слабоагрессивных масел.
  • AISI 316: Обладает повышенной коррозионной стойкостью за счет добавления молибдена, что делает его предпочтительным для работы с более агрессивными техническими маслами или в условиях, где возможно присутствие кислот и хлоридов.
  • AISI 316L: Низкоуглеродистая версия AISI 316, специально разработанная для улучшения свариваемости и предотвращения межкристаллитной коррозии в зоне сварных швов, что важно для высокотемпературных применений и в регулируемых отраслях (например, фармацевтике).

  Нержавеющая сталь обеспечивает высокую механическую прочность, гигиеничность и долговечность в широком диапазоне температур.

• Углеродистая сталь: Более экономичный вариант, используемый для нагрева чистых, неагрессивных минеральных масел, где коррозионные риски минимальны. Однако ее применение требует тщательного анализа, так как она менее стойка к коррозии и эрозии по сравнению с нержавеющей сталью, что может сократить срок службы ТЭНа и увеличить эксплуатационные расходы в долгосрочной перспективе.
• Титан: Этот материал применяется в особо агрессивных химических средах, при высоких температурах или там, где требуется максимальная химическая инертность, например, с некоторыми синтетическими маслами или специальными технологическими жидкостями. Титановые ТЭНы значительно дороже, но обеспечивают исключительную долговечность и надежность в экстремальных условиях, оправдывая инвестиции в ситуациях, где отказ оборудования недопустим.

Герметизация концов ТЭНа выполняется посредством высококачественной сварки (обварки). Этот процесс создает монолитный и надежный барьер, абсолютно исключающий проникновение масла или паров к электрическим выводам и токоведущим частям. Такая герметизация критически важна для предотвращения коротких замыканий, утечек тока и обеспечения общей электрической безопасности системы, а также для соответствия стандартам взрывозащиты в определенных зонах (например, ATEX-зоны).

Применение и Методы Монтажа: Оптимизация Под Производственные Задачи

ТЭНы для нагрева масла являются универсальным решением и широко востребованы в самых разнообразных отраслях промышленности, где требуется точный, контролируемый и безопасный нагрев вязких органических сред. Области применения охватывают широкий спектр от пищевого производства до тяжелой промышленности:

• Пищевая промышленность: Используются во фритюрницах, подогревателях растительных масел и животных жиров, в системах темперирования шоколада и других пищевых продуктов, где поддержание точной температуры критически важно для качества и консистенции продукта.
• Нефтехимическая промышленность: Применяются в резервуарах для хранения и транспортировки вязких нефтепродуктов (мазут, битум, тяжелые масла), а также в процессах их переработки, где необходимо снижение вязкости для эффективной перекачки или химических реакций.
• Машиностроение и металлообработка: Входят в состав подогревателей гидравлических и смазочных масел для станков и оборудования, используются в ваннах для термообработки металлов (закалки, отпуска) с масляными средами.
• Энергетика: Задействованы в системах подогрева трансформаторного масла для поддержания его диэлектрических свойств и обеспечения стабильной работы электрооборудования, а также для подогрева некоторых видов жидкого топлива.

Различают два основных подхода к монтажу и нагреву масляных сред, каждый из которых имеет свои преимущества и недостатки с точки зрения TCO, операционной гибкости и безопасности:

• Прямой нагрев (погружной ТЭН): В этом методе ТЭН погружается непосредственно в масляную среду. Он обеспечивает максимально быстрый и прямой теплообмен, что делает его предпочтительным в случаях, когда требуется высокая скорость нагрева и максимальная энергоэффективность.
  • Преимущества: Высокая энергоэффективность (минимальные потери тепла), быстрый отклик на изменение температуры, относительно низкая первоначальная стоимость.
  • Недостатки: Замена или обслуживание ТЭНа требует частичного или полного слива масла, что ведет к простоям. Повышенный риск коксования при неправильной удельной мощности, возможность контакта элемента с агрессивными компонентами масла.
  • Применение: Для чистых, неагрессивных масел, где простои при обслуживании не критичны или могут быть запланированы.
• Косвенный нагрев («Сухой» ТЭН в защитной колбе): При этом подходе нагревательный элемент помещается в защитную колбу (как правило, керамическую или металлическую), которая, в свою очередь, погружается в масло. Тепло передается опосредованно, через стенки колбы.
  • Преимущества: Повышенная безопасность (нет прямого контакта электрики с маслом), возможность замены ТЭНа без слива масла (минимизация простоев), защита нагревательного элемента от агрессивной среды и отложений, продление срока службы.
  • Недостатки: Несколько меньшая энергоэффективность из-за дополнительных теплопотерь через стенки колбы, более высокая первоначальная стоимость.
  • Применение: Для вязких, агрессивных или сильно загрязненных масел, в процессах, требующих непрерывности, или в отраслях с повышенными санитарными требованиями (пищевая, фармацевтическая).

Ключевые Понятия и Терминология в Контексте Масляных ТЭНов

ТЭН (Трубчатый Электронагреватель)

Промышленный электрический нагревательный элемент, состоящий из металлической трубки, внутри которой находится токопроводящая нагревательная спираль, электрически изолированная от оболочки.

<dt><strong>Нихром</strong></dt>
<dd>Высокотемпературный сплав никеля и хрома (иногда с добавлением железа), используемый в качестве материала для резистивных нагревательных спиралей благодаря его способности генерировать тепло при прохождении электрического тока, высокой жаростойкости и коррозионной стойкости.</dd>

<dt><strong>Периклаз (Оксид магния, MgO)</strong></dt>
<dd>Неорганический материал с высокой температурой плавления (2852°C) и превосходными диэлектрическими свойствами, используемый в ТЭНах в виде мелкодисперсного порошка. Он служит как электрический изолятор, предотвращающий короткие замыкания, и как теплопроводящий наполнитель, обеспечивающий эффективную передачу тепла от спирали к оболочке ТЭНа.</dd>

<dt><strong>Фланец (форма Ф2)</strong></dt>
<dd>Дискообразная соединительная деталь с отверстиями для болтового крепления, предназначенная для монтажа ТЭНа на резервуар. Фланец обеспечивает герметичное и механически прочное соединение. Обозначение "Ф2" обычно указывает на специфическую конфигурацию фланцевого крепления нагревателя, стандартизированную для промышленных применений.</dd>

<dt><strong>Коксование масла</strong></dt>
<dd>Процесс термического разложения органических компонентов масла на сильно нагретых поверхностях (например, на оболочке ТЭНа), приводящий к образованию твердых углеродистых отложений (кокса). Коксование ухудшает теплопередачу, снижает эффективность нагрева и может привести к выходу ТЭНа из строя.</dd>

<dt><strong>Прямой нагрев</strong></dt>
<dd>Метод, при котором нагревательный элемент (ТЭН) непосредственно погружен в нагреваемую среду (масло) и напрямую контактирует с ней для передачи тепла.</dd>

<dt><strong>Косвенный нагрев («Сухой» ТЭН)</strong></dt>
<dd>Метод, при котором нагревательный элемент помещен в герметичную защитную колбу (из керамики или металла), которая, в свою очередь, погружена в нагреваемую среду. Тепло передается через стенки колбы, предотвращая прямой контакт ТЭНа с жидкостью.</dd>

<dt><strong>Удельная поверхностная мощность (Вт/см²)</strong></dt>
<dd>Мощность, приходящаяся на единицу площади поверхности нагревательного элемента. Для масляных ТЭНов этот показатель критически важен, так как превышение допустимого значения ведет к локальному перегреву и коксованию.</dd>

<dt><strong>АСУ ТП (Автоматизированная Система Управления Технологическим Процессом)</strong></dt>
<dd>Комплекс аппаратных и программных средств, предназначенный для автоматического управления и контроля технологическими процессами на производстве.</dd>

Сравнительный Анализ Методов Нагрева Масляных Средов: Инвестиции и Эксплуатация

Выбор между прямым и косвенным методом нагрева ТЭНом – это не просто техническое, но и стратегическое бизнес-решение, которое требует тщательного анализа с точки зрения капитальных и операционных затрат, а также управления рисками. В таблице ниже представлены ключевые критерии, которые помогут принять взвешенное решение.

Глубокое понимание конструктивных особенностей и сравнительный анализ методов нагрева являются отправной точкой для стратегического планирования. Однако реальный экономический эффект и надежность достигаются лишь через грамотное внедрение и постоянную оптимизацию этих систем. Далее мы рассмотрим продвинутые практики, пошаговые стратегии реализации и кейсы, которые позволят максимально раскрыть потенциал масляных нагревательных комплексов на вашем предприятии.

Продвинутая Практика и Внедрение: Максимизация Эффективности и Безопасности Масляных Нагревательных Систем

После этапа стратегического выбора и детального анализа технических параметров ТЭНа для нагрева масла, такого как специализированный элемент длиной 170 см, фланцевой формы Ф2, мощностью 4,5 кВт и напряжением 380 В, следующим критически важным шагом становится его квалифицированное внедрение и дальнейшая эксплуатация. В данном разделе мы сфокусируемся на архитектурных решениях, системных процессах и передовых практиках, которые позволяют не только обеспечить бесперебойную работу, но и значительно повысить экономическую отдачу от инвестиций, а также минимизировать операционные риски на всех этапах жизненного цикла оборудования.

Пошаговая Реализация Проектов Нагрева Масла: От Концепции до Оптимизации

Успешное внедрение и долгосрочная эксплуатация сложных масляных нагревательных систем – это многоэтапный, мультидисциплинарный процесс, требующий глубокой проработки и координации усилий различных подразделений предприятия, начиная от инженерии и заканчивая операционным персоналом. Каждый этап имеет свои цели, ключевые действия и метрики контроля качества.

1. Этап 1: Аудит и Детальное Проектирование (Фаза стратегического планирования)
   • Цель: Формулирование точных технических требований, интеграция в существующую производственную инфраструктуру и минимизация будущих рисков.
   • Ключевые Действия:
     • Технологический аудит: Глубокий анализ текущей тепловой нагрузки, требуемой скорости нагрева масла, динамики процесса. Определение объема и типа используемого масла, его физико-химических свойств, включая вязкость, плотность, теплоемкость, температуру вспышки и воспламенения.
     • Термодинамический расчет: Оценка тепловых потерь системы, расчет требуемой мощности нагревателей с учетом коэффициента запаса (обычно 15-25%), чтобы избежать перегрузок и обеспечить требуемую скорость нагрева даже при пиковых нагрузках. Использование инструментов CFD-моделирования (Computational Fluid Dynamics, Вычислительная гидродинамика) для крупных емкостей для предсказания распределения температур и потоков.
     • Разработка архитектуры системы: Проектирование оптимального расположения ТЭНа (или группы ТЭНов) с учетом геометрии емкости для обеспечения максимально равномерного нагрева и минимизации «застойных» зон. Выбор оптимальной системы контроля температуры, включающей первичные датчики (термопары, PT100), исполнительные устройства (твердотельные реле, контакторы), первичные и аварийные терморегуляторы, а также системы сигнализации.
     • Электротехнический проект: Детальная разработка схемы подключения (например, балансировка нагрузки при трехфазном подключении 380В), выбор сечения кабелей, защитных автоматов и УЗО (Устройство Защитного Отключения).
     • Согласование с нормами: Проверка соответствия проекта отраслевым стандартам (ГОСТ, ISO), нормам промышленной безопасности и экологическим требованиям (например, требования к взрывозащищенному исполнению для ТЭНов, работающих во взрывоопасных зонах).
   • Ключевые Роли: Инженер-технолог, инженер-конструктор, инженер по АСУ ТП, специалист по охране труда и промышленной безопасности.
   • Артефакты: Детальное техническое задание, проектная документация (схемы, чертежи), спецификации оборудования, результаты моделирования.
2. Этап 2: Закупка и Подготовка Оборудования (Фаза снабжения и контроля качества)
   • Цель: Приобретение высококачественных компонентов, полностью соответствующих проектным требованиям и обеспечивающих заявленный срок службы.
   • Ключевые Действия:
     • Квалификация поставщиков: Выбор надежных поставщиков ТЭНов и сопутствующего оборудования (термодатчиков, контроллеров), имеющих подтвержденный опыт, систему контроля качества (например, ISO 9001) и предоставляющих все необходимые сертификаты (например, EAC, CE).
     • Входной контроль качества: Проверка поставляемых ТЭНов на соответствие заявленным характеристикам (мощность, сопротивление изоляции, геометрия, материал корпуса). Визуальный осмотр фланцев и герметизирующих элементов.
     • Логистика и хранение: Обеспечение правильных условий транспортировки и хранения оборудования до момента монтажа для предотвращения повреждений.
     • Подготовка площадки: Обеспечение свободного доступа к месту монтажа, подготовка фундамента или крепежных элементов, наличие всех необходимых инструментов и средств индивидуальной защиты (СИЗ).
   • Ключевые Роли: Отдел закупок, инженер по качеству, логист, руководитель проекта.
   • Артефакты: Договоры поставки, сертификаты качества, паспорта на оборудование, акты входного контроля.
3. Этап 3: Монтаж и Пусконаладка (Фаза внедрения и валидации)
   • Цель: Корректная, безопасная установка и ввод системы в эксплуатацию с достижением проектных параметров.
   • Ключевые Действия:
     • Квалифицированный монтаж: Установка ТЭНа в емкость в строгом соответствии с проектной документацией. Особое внимание к правильной установке и затяжке фланцевых соединений, использованию рекомендованных уплотнителей для обеспечения герметичности и предотвращения утечек.
     • Электрическое подключение: Подключение электрических цепей и систем управления к ТЭНу, проверка фазировки для трехфазных систем.
     • Первичные испытания: Измерение сопротивления изоляции (между нагревательным элементом и корпусом ТЭНа) до заполнения маслом. Проверка целостности заземления.
     • Заполнение и тестовый нагрев: Заполнение емкости маслом до проектного уровня. Проведение тестового нагрева с постепенным повышением температуры и непрерывным мониторингом всех параметров: температуры масла, поверхности ТЭНа, потребляемого тока, напряжения.
     • Калибровка и настройка: Точная калибровка термодатчиков и настройка ПИД-параметров терморегуляторов для обеспечения стабильного поддержания заданной температуры без перерегулирования. Тестирование работы аварийных термостатов.
     • Обучение персонала: Проведение детального инструктажа и практического обучения операционного и обслуживающего персонала правилам безопасной эксплуатации системы, действиям в аварийных ситуациях, процедурам мониторинга.
   • Ключевые Роли: Монтажная бригада, инженер-электрик, инженер по пусконаладке, операционный персонал.
   • Артефакты: Акты монтажа, протоколы первичных испытаний, протоколы пусконаладочных работ, инструкции по эксплуатации, журналы инструктажей.
4. Этап 4: Эксплуатация и Мониторинг (Фаза работы и оптимизации)
   • Цель: Поддержание заданной эффективности, безопасности и продление срока службы оборудования через постоянный контроль.
   • Ключевые Действия:
     • Непрерывный мониторинг: Сбор и анализ данных о рабочих параметрах в режиме реального времени: температура масла (в нескольких точках), температура поверхности ТЭНа (если возможно), потребляемый ток, напряжение. Использование систем SCADA (Supervisory Control and Data Acquisition, диспетчерское управление и сбор данных) или DCS (Distributed Control System, распределенная система управления) для визуализации и архивирования данных.
     • Анализ данных и предиктивное обслуживание: Применение инструментов анализа больших данных и машинного обучения для выявления аномалий, прогнозирования потенциальных сбоев (например, снижение эффективности нагрева, увеличение времени выхода на режим, рост потребляемого тока при той же тепловой нагрузке – признак коксования). Использование термовизионного контроля для выявления перегретых зон.
     • Управление энергопотреблением: Оптимизация режимов работы для снижения пиковых нагрузок и общего энергопотребления, внедрение алгоритмов энергосбережения.
   • Ключевые Роли: Операционный персонал, специалист по АСУ ТП, инженер по эксплуатации, аналитик данных.
   • Артефакты: Журналы эксплуатации, базы данных мониторинга, отчеты о производительности, графики энергопотребления.
5. Этап 5: Обслуживание и Модернизация (Фаза продления жизненного цикла)
   • Цель: Продление срока службы оборудования, повышение его эффективности и адаптация к изменяющимся производственным потребностям.
   • Ключевые Действия:
     • Планово-предупредительный ремонт (ППР): Регулярные инспекции состояния ТЭНа (визуальный осмотр, проверка герметичности фланцев, состояния электрических контактов, измерение сопротивления изоляции). Очистка поверхности ТЭНа от отложений (если прямой нагрев).
     • Плановая замена: Замена ТЭНов и других компонентов, имеющих ограниченный срок службы, в соответствии с графиком ППР или на основе данных предиктивного анализа.
     • Модернизация систем управления: Обновление контроллеров температуры до более современных моделей с расширенным функционалом, внедрение алгоритмов адаптивного управления, интеграция с новыми системами IIoT (Industrial Internet of Things, Промышленный Интернет Вещей).
     • Повышение энергоэффективности: Модернизация теплоизоляции емкостей, внедрение систем рекуперации тепла, оптимизация режимов работы для дальнейшего снижения OPEX.
   • Ключевые Роли: Служба главного инженера, отдел обслуживания, подрядные организации, специалисты по энергоэффективности.
   • Артефакты: Графики ППР, акты выполненных работ, отчеты о модернизации, технико-экономические обоснования для инвестиций в модернизацию.

Экономическая Целесообразность и Расчет ROI в Проектах Нагрева Масла

Инвестиции в высококачественные ТЭНы и продуманные, интегрированные системы нагрева обеспечивают не только операционную надежность и безопасность, но и значительный экономический эффект, который может быть quantified через анализ ROI (Return on Investment, Рентабельность Инвестиций) и TCO (Total Cost of Ownership, Общая Стоимость Владения). Оценка этих показателей должна включать следующие ключевые факторы:

• Снижение энергопотребления: Оптимально спроектированный и правильно эксплуатируемый ТЭН с корректно рассчитанной удельной мощностью и эффективным регулированием температуры предотвращает потери тепла и обеспечивает целевой нагрев с минимальными затратами. Внедрение современных ПИД-контроллеров и систем мониторинга может привести к сокращению расходов на электроэнергию на 10-25% по сравнению с устаревшими или некорректно настроенными системами.
• Увеличение срока службы масла: Предотвращение локального перегрева и коксования масла существенно замедляет его термическое разложение и деградацию. Это снижает частоту замены масла, что напрямую экономит затраты на закупку нового масла и его утилизацию (которая может быть весьма дорогостоящей для промышленных объемов). Экономия на этом пункте может достигать 15-30% от годовых расходов на масло.
• Минимизация простоев оборудования: Надежный ТЭН, особенно в «сухом» исполнении, и продуманные процедуры обслуживания значительно сокращают время незапланированного простоя. Для производственных линий каждый час простоя может оборачиваться убытками от нескольких сотен до десятков тысяч долларов, в зависимости от масштаба производства и стоимости выпускаемой продукции.
• Снижение затрат на ремонт и обслуживание: Использование коррозионностойких материалов (например, нержавеющей стали AISI 316L или титана) и качественная герметизация фланцевых соединений продлевают срок службы самого ТЭНа и сопутствующего оборудования, снижая частоту и стоимость ремонтов.
• Снижение рисков безопасности и избежание штрафов: Соблюдение строгих температурных режимов и стандартов промышленной безопасности предотвращает аварии, пожары, производственные травмы, а также значительные штрафы от регулирующих органов за нарушение правил охраны труда и экологии. Эти избежанные издержки, хотя и трудно поддаются прямому измерению, являются ключевым компонентом ROI.

Для приблизительного расчета TCO нагревательной системы за определенный период (например, 5 или 10 лет) можно использовать следующую формулу:

TCO = Первоначальные инвестиции (CAPEX) + ∑(Годовые затраты на энергию + Годовые затраты на обслуживание и ремонт + Годовые затраты на замену расходных материалов + Потери от простоев + Потенциальные штрафы и убытки от инцидентов)

Оптимизация каждого из этих компонентов через правильный выбор ТЭНа, грамотное проектирование системы и эффективную эксплуатацию напрямую влияет на снижение общего TCO и повышение ROI проекта.

Кейсы и Паттерны Применения ТЭНов для Нагрева Масла в Различных Отраслях

Рассмотрим типовые сценарии внедрения и эксплуатации ТЭНов для нагрева масла, демонстрирующие адаптацию решений к специфическим требованиям различных типов предприятий и отраслей.

1. Сценарий 1: Предприятие SMB (Small and Medium Business) – Производство Пищевых Масел и Полуфабрикатов

   Небольшой завод специализируется на производстве растительного масла для кулинарных целей и использует его для фритюрных линий. Ключевые требования: высокая надежность оборудования, простота эксплуатации, строжайшее соответствие санитарным нормам и стандартам безопасности пищевых продуктов, а также контроль над OPEX.

   • Выбор и конфигурация ТЭНа: В данном кейсе оптимальным решением является использование погружного ТЭНа (прямой нагрев) длиной 170 см, фланцевой формы Ф2, мощностью 4,5 кВт и напряжением 380 В. Материал корпуса — высококачественная пищевая нержавеющая сталь (AISI 316L) с зеркальной полировкой для емкости объемом 500-1000 литров.
   • Обоснование выбора: Относительно небольшой объем масла и его чистая среда позволяют эффективно использовать прямой нагрев. AISI 316L обеспечивает максимальную гигиеничность, коррозионную стойкость к пищевым средам и легкость очистки, что критически важно для стандартов HACCP. Фланцевое соединение упрощает регламентную очистку и санитарную обработку емкости, а также быструю замену элемента. Мощность 4,5 кВт гарантирует быстрый и равномерный нагрев без риска коксования, сохраняя органолептические свойства масла.
   • Оптимизация и контроль: Установка точных ПИД-регуляторов с цифровым дисплеем и аварийных термостатов для поддержания температуры с погрешностью ±1°C. Ведение детальных журналов эксплуатации и температуры. Регулярная (ежемесячная) проверка состояния изоляции и герметичности. Экономический эффект: Снижение энергопотребления на 10% за счет точного контроля, продление срока службы масла на 20% за счет отсутствия перегрева, минимизация отходов продукции.
2. Сценарий 2: Крупное Промышленное Предприятие – Нефтеперерабатывающий Завод или Химическое Производство

   Крупный нефтеперерабатывающий завод использует ТЭНы для подогрева вязкого мазута или тяжелых синтетических масел в резервуарах объемом от 5000 до 20000 литров. Цель – поддержание оптимальной вязкости для эффективной перекачки и транспортировки. Ключевые требования: исключительная надежность, высокая отказоустойчивость, глубокая интеграция в централизованные системы АСУ ТП, способность работать в агрессивных и потенциально взрывоопасных средах.

   • Выбор и конфигурация ТЭНа: Предпочтение отдается массиву «сухих» ТЭНов в металлических защитных колбах (например, из легированной или углеродистой стали со специальным покрытием для мазута) мощностью от 10 до 20 кВт каждый, монтируемых через стандартизированные фланцы DN100-DN200. Используются ТЭНы длиной до 300 см. Элементы сертифицированы по взрывозащите (Ex-исполнение).
   • Обоснование выбора: Мазут является чрезвычайно вязкой, агрессивной и загрязненной средой. «Сухие» ТЭНы позволяют осуществлять замену нагревательных элементов без слива тысяч литров продукта, что критически важно для минимизации простоев и поддержания непрерывности производства. Фланцевые соединения обеспечивают герметичность и устойчивость к высоким вибрациям от мощных насосов. Использование множества ТЭНов обеспечивает резервирование и равномерный нагрев такого большого объема.
   • Оптимизация и контроль: Полная интеграция в SCADA-систему предприятия с модулями предиктивной диагностики (мониторинг вибрации, термовизионный контроль, анализ электрических параметров). Применение распределенных датчиков температуры и уровня масла для точного управления зоновым нагревом. Внедрение автоматической ротации ТЭНов для равномерной выработки ресурса. Экономический эффект: Снижение внеплановых простоев на 40% за счет предиктивного обслуживания, экономия на утилизации масла за счет продления его срока службы на 15%, предотвращение крупных аварий за счет многоуровневой системы безопасности.
3. Сценарий 3: Регулируемая Среда – Фармацевтическое Производство или Высокотехнологичные Исследования

   Нагрев специальных фармацевтических масел для точного поддержания температуры реакций, стерилизации оборудования или темперирования активных фармацевтических субстанций (АФС). Ключевые требования: абсолютная чистота среды, сверхточный контроль температуры, строжайшее соответствие нормам GMP (Good Manufacturing Practice), валидация всех процессов и оборудования.

   • Выбор и конфигурация ТЭНа: Исключительно «сухие» ТЭНы, помещенные в высокочистые керамические колбы или колбы из электрополированной нержавеющей стали AISI 316L, прошедшие процедуру пассивации. Мощность и длина ТЭНа подбираются индивидуально под каждый технологический процесс, часто с дублированием элементов для резервирования. Все компоненты сертифицированы для фармацевтического применения.
   • Обоснование выбора: Максимальная защита от контакта с продуктом исключает малейшие риски загрязнения, что является краеугольным камнем GMP. Керамическая колба обеспечивает химическую инертность, а AISI 316L с электрополировкой предотвращает адгезию частиц и облегчает стерилизацию. Возможность замены ТЭНа без нарушения целостности системы (без слива стерильной среды) – критическое требование.
   • Оптимизация и контроль: Дублированные системы контроля температуры с независимыми датчиками и контроллерами. Использование терморегуляторов с функцией самодиагностики и протоколирования всех параметров. Регулярные процедуры валидации и калибровки всей нагревательной системы в соответствии с внутренними SOP (Standard Operating Procedures) и внешними регуляторными требованиями. Экономический эффект: Минимизация рисков отзыва продукции (стоимость которых может достигать миллионов долларов), сокращение времени валидации новых процессов, обеспечение бесперебойного производства ценных субстанций.

Чек-лист по Выбору и Эффективному Внедрению Масляного ТЭНа

Для руководителей проектов, инженеров и специалистов по закупкам данный чек-лист поможет структурировать процесс принятия решений и обеспечить комплексный подход к внедрению систем нагрева масла.

• Детальный анализ среды: Точное определение физико-химических свойств нагреваемого масла (вязкость при рабочих температурах, теплоемкость, агрессивность, потенциальная склонность к коксованию, температура вспышки и воспламенения).
• Расчет требуемой мощности: Вычисление необходимой тепловой мощности и критически важной удельной поверхностной мощности (Вт/см²) ТЭНа с учетом допустимой температуры поверхности для предотвращения деградации масла.
• Выбор метода нагрева: Определение оптимального типа нагрева (прямой или косвенный) на основе анализа требований к безопасности, обслуживанию, чистоте среды и минимизации простоев.
• Выбор материала корпуса: Подбор материала корпуса ТЭНа (нержавеющая сталь AISI 304/316/316L, углеродистая сталь, титан) исходя из агрессивности масла, температурных режимов, санитарных требований и бюджета проекта.
• Оптимальная геометрия ТЭНа: Определение оптимальной длины и формы ТЭНа для обеспечения равномерного распределения тепла в емкости и предотвращения зон локального перегрева.
• Надежное крепление: Подтверждение наличия фланцевого крепления (например, формы Ф2) и его соответствие стандартам для обеспечения герметичного и механически прочного монтажа.
• Система контроля и безопасности: Выбор и интеграция комплексной системы контроля температуры: первичные термодатчики, основной терморегулятор, аварийные термостаты и системы сигнализации.
• Электротехническая безопасность: Разработка детальной схемы электрического подключения, выбор аппаратуры защиты, обеспечение заземления и, при необходимости, взрывозащищенного исполнения (Ex-исполнение).
• Сертификация и гарантии: Запрос у поставщика всех необходимых сертификатов соответствия (EAC, CE, ISO), протоколов испытаний и предоставление расширенной гарантии на оборудование.
• План эксплуатации и обслуживания: Разработка детализированного графика планово-предупредительного ремонта (ППР), инструкций по эксплуатации, процедур аварийного реагирования и программы обучения персонала.
