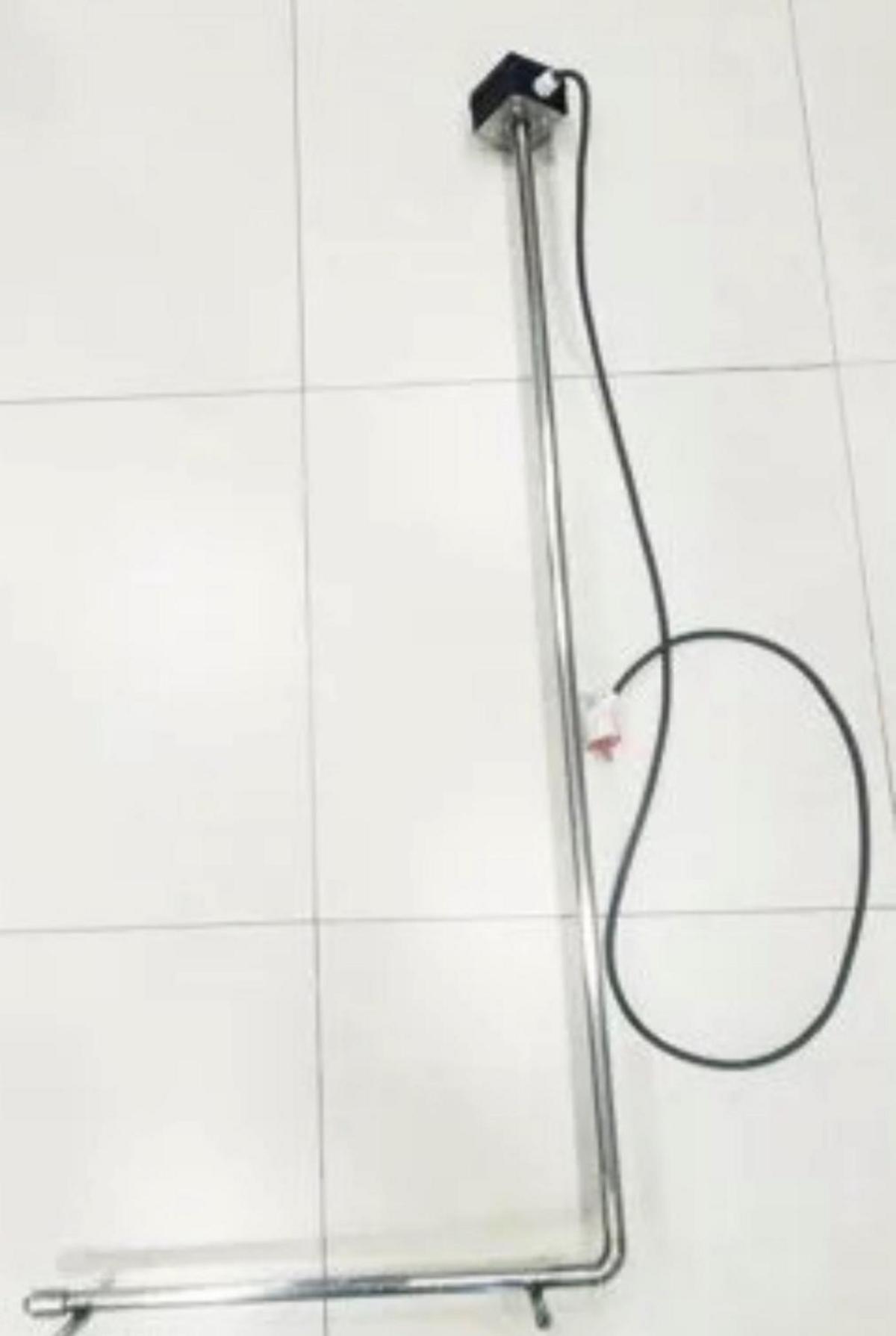

Тэн для нагрева еврокуба. 5 квт на 380 В

Тэн для нагрева еврокуба. 5 квт на 380 В Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Основные характеристики и конструкция ТЭН для еврокуба

ТЭНы (трубчатые электронагреватели) для еврокубов представляют собой U-образные или прямые трубчатые элементы из нержавеющей стали марок 304 или AISI 316. Эти материалы обеспечивают высокую коррозионную стойкость и долговечность при контакте с жидкостями различного состава, такими как вода, масла, слабые кислоты и щелочи.

• Диаметры трубок нагревателей варьируются от 8 мм до 16 мм, а длина погружной части составляет 250-300 мм. Эти параметры оптимально подходят для установки в стандартные горловины еврокуба, такие как посадочный размер фланца 48 мм или 1 1/2″, иногда 40-42 мм.
• Материал фланца, как правило, — латунь с резьбой G1 1/2″ или G2″, что позволяет удобно впаять ТЭН в емкость с помощью фланцевого комплекта или комплектов для врезки.
• Внутреннее заполнение нагревательного элемента выполняется из магнезии (MgO), что обеспечивает отличную теплопроводность и высокую диэлектрическую прочность.

Мощность и напряжение

ТЭНы мощностью около 5 кВт при напряжении 380 В обычно выпускаются как трёхфазные устройства (3х ~1,5-1,6 кВт на фазу) с подключением по схемам «звезда» или «треугольник».

• Схема подключения «звезда» подразумевает наличие нейтрального проводника: на каждый элемент подается 220 В, что снижает нагрузку, уменьшает нагрев проводов и обеспечивает стабильную работу.
• Схема подключения «треугольник» позволяет каждому ТЭНу получать напрямую 380 В, что реализует максимальную мощность нагрева. Выбор схемы зависит от доступной сети и требований к равномерности нагрузки.

Трёхфазное подключение предпочтительно для мощных нагревателей, так как оно позволяет уравновесить нагрузку по фазам и добиться надежной эксплуатации.

Комплекты установки и дополнительные узлы

Для монтажа ТЭН в еврокуб используются специальные комплекты для врезки, которые включают фланец, контргайку, прокладку и сам нагреватель.

• Размеры врезки стандартно рассчитаны под отверстия диаметром 40-60 мм, что требует предварительного сверления горловины емкости.
• Некоторые комплекты оснащены встроенным терморегулятором с датчиком температуры. Это позволяет поддерживать температуру нагрева в диапазоне от 20 до 80 °C (максимум около 100 °C) с автоматическим отключением при достижении заданного значения.
• Терморегуляторы могут быть с несколькими типами датчиков для контроля температуры как жидкости, так и окружающего воздуха, что обеспечивает удобство комплексного контроля.

Эксплуатационные параметры и особенности

• Рабочее давление среды, в которой погружен ТЭН, обычно не превышает 3 атмосферы (0,3 МПа).
• Максимальная температура нагрева — до 100 °C, эта величина зачастую ограничена конструкцией нагревателя и терморегулятором, что предотвращает перегрев и продлевает срок службы.
• Монтаж требует обязательного заземления корпуса нагревателя и электропроводки для безопасности эксплуатации.
• ТЭНы способны нагревать как воду, так и другие технические жидкости в еврокубах на производствах, фермах и в быту.

Выбор ТЭНа 5 кВт на 380 В для еврокуба: критерии и рекомендации

Практические советы по установке

• Сверлить отверстие для установки ТЭНа (например, 40-60 мм) следует только на чистой и ровной поверхности еврокуба.
• Используйте комплект для врезки с герметизирующей прокладкой и контргайкой для надежного закрепления.
• Подключите электропитание согласно выбранной схеме (звезда или треугольник), с обязательным соблюдением полярности и заземления.
• Обеспечьте возможность регулировки и контроля температуры с помощью встроенного или внешнего терморегулятора.
• Проверяйте герметичность установки до подачи напряжения.

Примеры и аналоги

На рынке доступны ТЭНы мощностью от 2,5 кВт до 9 кВт для еврокубов с трехфазным питанием на 380 В, где 4,5 кВт — распространенный вариант с хорошей теплоотдачей и компактными параметрами.

Производители предлагают готовые комплекты с терморегуляторами, что облегчает процесс монтажа и эксплуатации. В следующей части статьи мы рассмотрим дополнительные аспекты, такие как безопасность при эксплуатации и советы по выбору надежных производителей.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Безопасность при эксплуатации ТЭНа

Обеспечение безопасности во время эксплуатации ТЭНа для нагрева еврокуба — это ключевой аспект при организации монтажа и работы с оборудованием.

• Электрическая безопасность: Перед началом работы убедитесь, что все электрические соединения надежно заземлены. Заземление предотвращает риски поражения электрическим током.
• Тепловая защита: Установите устройства защиты от перегрева, такие как термовыключатели, которые отключат нагреватель при достижении опасной температуры. Это предотвратит не только повреждение оборудования, но и потенциальные аварийные ситуации.

9. Обслуживание и уход за ТЭНа

Чтобы ТЭН работал эффективно и долго, важно регулярно проводить профилактическое обслуживание:

• Чистка: Убедитесь, что на ТЭНе и в его окружении нет накоплений загрязнений и накипи, особенно в случае нагрева воды. Это поможет предотвратить снижение теплопередачи.
• Проверка герметичности: Периодически проверяйте соединения и плотность установки. Утечки могут привести к короткому замыканию или другим проблемам.
• Тестирование терморегуляторов: Регулярно проверяйте работу терморегулятора и других контрольных устройств для обеспечения их правильной работы в разных температурах.

10. Интеграция с автоматизированными системами управления

Современные ТЭНы можно интегрировать с автоматизированными системами управления для повышения удобства эксплуатации:

• Дистанционное управление: Интеграция с системами IoT или другими автоматизированными решениями позволит контролировать температуру и состояние ТЭНа удаленно.
• Автоматизация процессов: Настройка расписания включения и выключения нагревателя для оптимизации потребления энергии и поддержания стабильной температуры.
• Интеграция с датчиками: Настройка системы с использованием различных датчиков (температуры, уровня жидкости и т.д.) для повышения безопасности и эффективности работы. Данные могут быть использованы для анализа работы оборудования и принятия решений о его ремонте или модернизации.

11. Применение в различных отраслях

ТЭНы мощностью 5 кВт на 380 В находят широкий спектр применения в разных отраслях:

• Промышленность: ТЭНы эффективно используются для нагрева технологических жидкостей в процессах производства, таких как окраска, обработка материалов и т.д.
• Агропромышленный сектор: В фермерских хозяйствах ТЭНы используются для подогрева воды в системах поений и в теплицах.
• Бытовое применение: Установки на бытовых объектах позволяют прогревать бассейны, системы отопления и другие объемы для комфортного использования.

12. Примеры и нюансы выбора производителя

Выбор производителя ТЭНа — это важный момент для обеспечения надежной работы оборудования. Рассмотрите следующие аспекты:

• Репутация компании: Изучите отзывы клиентов и рекомендации в отрасли. Хорошая репутация — признак надежности.
• Гарантия и сервис: Обратите внимание на условия гарантии и возможность сервисного обслуживания. Это может стать ключевым фактором в случае возникновения проблем с оборудованием.
• Наличие сертификатов: Убедитесь, что продукция соответствует международным стандартам безопасности и качества.

Следуя данным рекомендациям и учитывая уникальные аспекты эксплуатации ТЭНов, можно значительно увеличить их эффективность и срок службы, а также обеспечить безопасность и надежность в работе.
