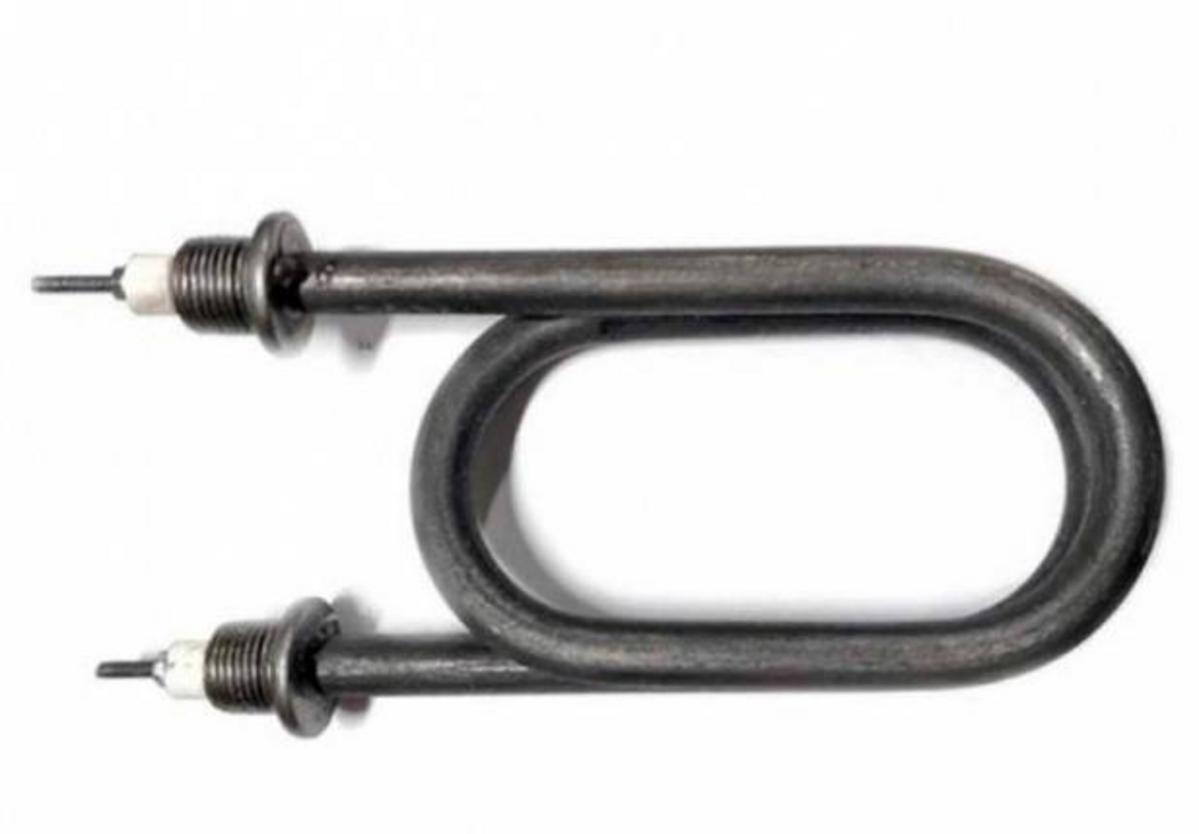

ТЭН для нагрева воды 4кВт

ТЭН для нагрева воды 4кВт Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Устройство и принцип работы

ТЭН функционирует по принципу джоулева нагрева: электрический ток проходит через спираль, обычно изготовленную из нихрома, нагревая трубку, которая затем передает тепло воде. Внутри трубки имеется магнезиальная или керамическая изоляция, защищающая спираль и обеспечивающая равномерное распределение тепла. Благодаря мощности 4 кВт, ТЭН способен быстро нагревать большие объемы воды — например, 100 литров с 20°C до 60°C за 30-40 минут в идеальных условиях.

Ключевые преимущества

• Высокая теплоотдача благодаря компактной конструкции.
• Равномерный нагрев, минимизирующий образование накипи.
• Стабильная работа в сетях 220 В (однофазные модели) или 380 В (трехфазные для промышленности).

Технические характеристики и разнообразие моделей

ТЭНы мощностью 4 кВт различаются по форме, материалу, размерам и типам крепления. Ниже представлена сравнительная таблица популярных моделей:

Общие диапазоны параметров

• Мощность: 4 кВт (4000 Вт).
• Напряжение: 220 В для бытовых условий (ток около 18 А), 380 В для трехфазных систем, что снижает нагрузку на сеть.
• Длина: 175–240 мм (рабочая); до 80 см в развернутом виде.
• Диаметр трубки: 12–13 мм — оптимальный для теплоотдачи без перегрева.
• Крепление: Резьбовые штуцеры (M16–M21), фланцы R30, шпильки M4 — упрощают монтаж в бойлерах.
• Длина в развернутом виде: около 80 см для форм «скрепка» и «U», увеличивая площадь нагрева.

Материалы и их свойства

• Нержавеющая сталь: Высокая коррозионная стойкость, подходит для жесткой воды, срок службы составляет 5–10 лет. Используется в 80% моделей.
• Медь: Отличная теплопроводность (в 2 раза выше стали), но подвержена окислению в агрессивной воде. Предпочтительна для чистой воды.
• Черный металл: Дешевая альтернатива, прочна, но склонна к ржавлению — рекомендуется для кратковременных применений.
• Дополнительно: Оребрение для воздушных моделей (не для воды), цинковое или медное покрытие для защиты.

Применение в нагреве воды

Бытовое использование

ТЭНы мощностью 4 кВт находят применение в:

• Водонагревателях, бойлерах, накопительных баках (от 50 до 200 л).
• Котлах отопления, умывальниках, стиральных машинах.
• Самодельных системах: бани, теплицы, аквариумы.

Промышленное и специальное использование

• Промывка доильных аппаратов (аналог Delaval).
• Кипятильники, котлы для горячего водоснабжения, системы водоснабжения.
• Нагрев технических жидкостей (масла, слабые кислоты с pH от 5 до 7).

Эффективность

При мощности 4 кВт нагрев 10 л/мин воды на 40°C требует около 1-2 кВтч энергии. В трехфазных системах (380 В) коэффициент полезного действия выше, что позволяет уменьшить потери.

Преимущества ТЭНов 4 кВт

• Быстрый нагрев: Идеальны для средних объемов (100–500 л).
• Экономия: U- или скрепкообразные формы обеспечивают равномерное распределение тепла и снижают расход энергии на 10–20%.
• Долговечность: Могут прослужить до 10 000 часов при надлежащей эксплуатации.
• Универсальность: Совместимы с большинством водонагревателей и легко заменяемы.
• Безопасность: Механизм с защитой от перегрева (рекомендуется установка термостата).

Установка и подключение: Пошаговое руководство

Необходимые инструменты

• Ключи (газовый, рожковый под M21), тестер, клеммная колодка.
• Герметик (ФУМ-лента), термостат, предохранитель (25 А для 220 В).

Шаги установки

1. Отключите электричество и слейте воду из системы.
2. Демонтируйте старый ТЭН: открутите штуцер (M21), снимите провода.
3. Проверьте посадочное место: диаметр резьбы должен совпадать (M16–M21).
4. Установите новый ТЭН: нанесите герметик на резьбу, закрепите с усилием 20–30 Нм, подключите провода (фаза/ноль/земля).
5. Подключите термодатчик (если предусмотрено): межосевое расстояние 50–85 мм.
6. Протестируйте: наполните водой, включите и измерьте температуру (не выше 95°C).
7. Изолируйте клеммы: используйте керамическую колодку.

Меры безопасности

• Никогда не запускайте без воды — перегрев уничтожает спираль.
• Обязательно установите термореле (отсечка при 120°C).
• Проверяйте сопротивление изоляции (>1 МОм).
• Избегайте типичных ошибок: неправильная полярность, отсутствие заземления.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Обслуживание, ремонт и распространенные проблемы

Правильное обслуживание ТЭНа мощностью 4 кВт не только продлевает его срок службы, но и предотвращает возникновение множества проблем. Регулярные проверки и своевременные процедуры очистки могут существенно уменьшить риск выхода устройства из строя.

Профилактика

• Ежемесячная чистка: Регулярное удаление накипи с помощью раствора уксуса (5-10%) позволяет поддерживать эффективность теплообмена.
• Проверка электрических параметров: Измеряйте ток, который должен находиться в пределах 18-20 А для 220 В.

Типичные проблемы и их решения

1. ТЭН не нагревает воду

Это может быть связано с обрывом спирали. Для диагностики используйте омметр, проверяя сопротивление в диапазоне 10-15 Ом. Замена спирали может быть необходима.

2. Перегрев и образование накипи

Если у вас наблюдается перегрев, рекомендуется сократить время работы ТЭНа и установить фильтр для очистки воды. Это поможет снизить количество солей, что влияет на образование накипи.

3. Коррозия и повреждения

В случае заметной коррозии трубки, лучше заменить ТЭН на модель из нержавеющей стали. Это предотвратит дальнейшие повреждения и обеспечит долговечность устройства.

Срок службы и ремонт

Ожидаемый срок службы ТЭНа в бытовых условиях составляет 3-7 лет, тогда как в промышленных — от 5 до 10 лет, при этом в жесткой воде этот срок может сократиться вдвое. Ремонт не рекомендуется, так как замена устройства обычно оказывается более экономически выгодной, стоимость которой варьируется от 1500 до 4000 рублей.

Маркетинг и покупка

При поиске подходящего ТЭНа обратите внимание на платформы, такие как Ozon и специализированные интернет-магазины, например, tenmoscow.ru и vlk-shop.ru. Доставка доступна по всей России, начиная с тарифов от 195 рублей. Можно рассмотреть возможность самовывоза в крупных городах, таких как Владимир и Москва.

Тренды 2026 года

Ожидается рост спроса на энергоэффективные модели ТЭНов мощностью 380 В для бизнеса, что связано с увеличением акцента на снижение энергозатрат. Также будет наблюдаться интеграция ТЭНов с умными термостатами, что повысит удобство эксплуатации. Важно отметить, что использование нержавеющей стали в конструкции позволяет снизить уровень отходов и сделать устройства более экологичными.

Выводы о выборе и установке ТЭНа

Выбирая ТЭН мощностью 4 кВт, желательно учитывать несколько факторов, таких как тип воды, необходимая мощность и условия эксплуатации. Правильный выбор и установка устройства не только оптимизируют его функциональность, но и сократят риски связанных с его работой проблем.

Для успешной эксплуатации ТЭНа обязательно проводите регулярное обслуживание и не игнорируйте даже малейшие проблемы, которые могут возникнуть. Они могут снизить эффективность работы и привести к более серьезным поломкам.
