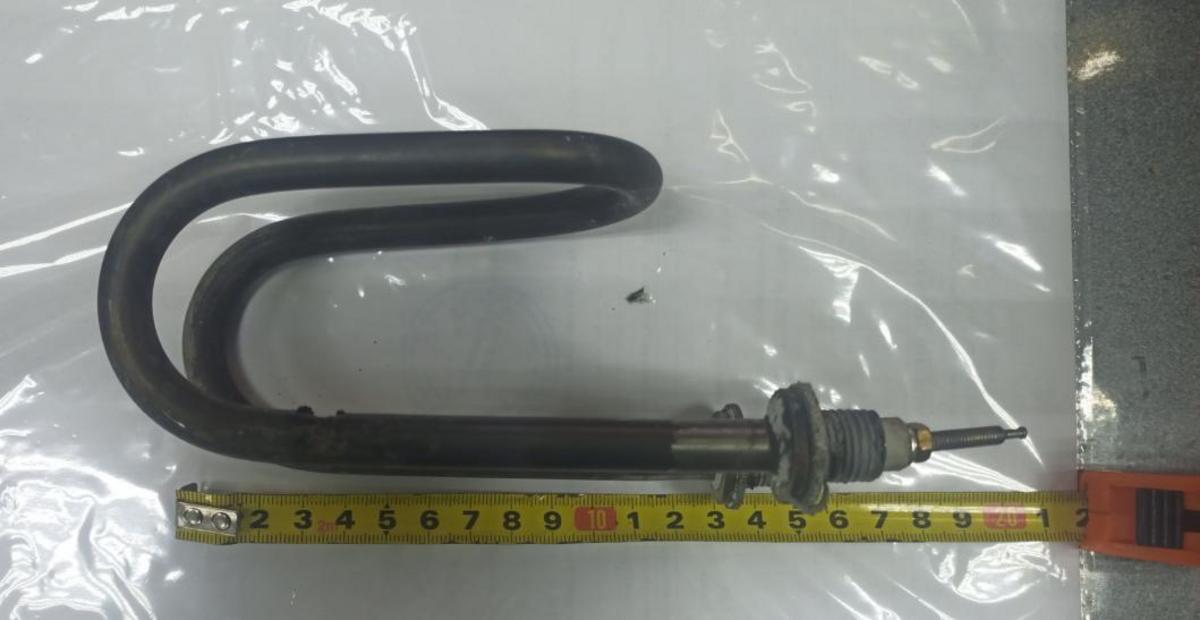

Тэн для нагрева воды. Мощность 3,7 Напряжение 220 Форма Ф10

ТЭН для нагрева воды, 3,7 кВт, 220 В, форма Ф10: комплексный анализ и практические рекомендации для промышленного и коммерческого применения

Трубчатые электронагреватели (ТЭНы) являются критически важным компонентом для систем водонагрева во многих коммерческих и промышленных средах, от локальных бойлеров в офисных центрах до специализированных технологических линий на производстве. Модель ТЭН мощностью 3,7 кВт при напряжении 220 В с трубкой диаметром Ф10 представляет собой типовое решение, требующее детального понимания своих характеристик, особенностей эксплуатации и стратегического подхода к подбору и обслуживанию. Ее применение охватывает широкий спектр задач, включая системы горячего водоснабжения, отопительные котлы малой и средней мощности, пищевое производство, а также различные емкости для технологических процессов, где требуется быстрый и эффективный нагрев воды.

Особое внимание при выборе и эксплуатации данного типа ТЭНа следует уделять его типу (мокрый или сухой), материалу оболочки (нержавеющая сталь, углеродистая сталь, медь, титан), удельной поверхностной мощности и наличию защитных элементов, таких как магниевый анод или встроенный термостат. Эти параметры напрямую влияют на долговечность, энергоэффективность и общую стоимость владения (TCO) системы.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электронагреватель): Устройство, преобразующее электрическую энергию в тепловую посредством нагревательного элемента (спирали), заключенного в металлическую оболочку, заполненную диэлектрическим порошком.
• «Мокрый» ТЭН: Нагревательный элемент, который находится в непосредственном контакте с нагреваемой средой (например, водой). Отличается высокой скоростью теплоотдачи и компактностью.
• «Сухой» ТЭН: Нагревательный элемент, помещенный в герметичную колбу (часто из нержавеющей стали или стеатита), которая, в свою очередь, контактирует с нагреваемой средой. Обеспечивает увеличенный срок службы и упрощенное обслуживание за счет отсутствия прямого контакта с водой.
• Форма Ф10 (Ø10 мм): Обозначение наружного диаметра трубки нагревательного элемента, составляющего приблизительно 10 миллиметров. Влияет на удельную поверхностную мощность и механическую прочность.
• Удельная поверхностная мощность: Мощность, приходящаяся на единицу площади поверхности нагревательного элемента, измеряется в Вт/см². Высокая удельная мощность может приводить к локальному перегреву и ускоренному образованию накипи.
• Магниевый анод (жертвенный анод): Электрод из магниевого сплава, который предотвращает электрохимическую коррозию металлических поверхностей (внутреннего бака, ТЭНа) водонагревателя, «жертвуя» собой.
• УЗО (Устройство Защитного Отключения): Электрозащитное устройство, предназначенное для автоматического отключения участка электрической цепи при возникновении утечки тока на землю, предотвращая поражение электрическим током.
• Дифавтомат (Дифференциальный Автоматический Выключатель): Комбинированное устройство, объединяющее функции автоматического выключателя (защита от сверхтоков) и УЗО (защита от утечки тока).

Принцип работы и типы ТЭНов для систем водонагрева

Основной принцип работы ТЭНа базируется на эффекте Джоуля-Ленца: при прохождении электрического тока через спираль с высоким сопротивлением выделяется тепловая энергия. Эта спираль (обычно из нихрома) заключена в металлическую оболочку (трубку), которая, в свою очередь, заполнена диэлектрическим теплопроводящим порошком (например, оксидом магния). Порошок обеспечивает электрическую изоляцию спирали от оболочки и эффективную передачу тепла к внешней поверхности трубки. В контексте ТЭНа 3,7 кВт/220 В Ф10, тепло от оболочки непосредственно передается воде.

Различают два основных типа конструкций ТЭНов:

• Мокрые ТЭНы (прямого нагрева): Как следует из названия, их нагревательная оболочка находится в непосредственном контакте с водой. Это обеспечивает максимальную скорость теплообмена и относительно низкую стоимость производства. Однако, такой прямой контакт делает их уязвимыми к образованию накипи на поверхности в условиях жесткой воды и к электрохимической коррозии. Это приводит к снижению эффективности, увеличению энергопотребления и сокращению срока службы, что критично для коммерческих систем с высокими требованиями к бесперебойной работе и низким эксплуатационным расходам. Для поддержания оптимальной производительности и продления срока службы мокрые ТЭНы требуют регулярной очистки и обслуживания, а также применения магниевых анодов.
• Сухие ТЭНы (косвенного нагрева): В этой конфигурации нагревательный элемент помещается в герметичную защитную колбу, которая уже контактирует с водой. Колба обычно выполнена из нержавеющей стали, керамики или стеатита. Основное преимущество сухих ТЭНов — это существенно увеличенный срок службы, особенно в регионах с жесткой водой, поскольку накипь образуется на поверхности колбы, а не непосредственно на элементе. Это значительно упрощает обслуживание, так как для замены элемента не требуется сливать воду из бака. Однако, сухие ТЭНы, как правило, имеют более высокую начальную стоимость и требуют большего объема для установки из-за габаритов колбы. Теплопередача через колбу также может быть менее эффективной, чем прямой контакт, что потенциально увеличивает время нагрева.

Технические характеристики ТЭНа 3,7 кВт / 220 В / Ф10 и их влияние

Спецификация 3,7 кВт при 220 В является типичной для бытовых и полупромышленных систем. Эта мощность обеспечивает достаточно быстрый нагрев воды для объемов от нескольких десятков до сотни литров. Важно учитывать, что при напряжении 220 В, потребляемый ток составит примерно:

I = P / V = 3700 Вт / 220 В ≈ 16,8 А

Данное значение тока является ключевым при проектировании электрической цепи: необходимо правильно подобрать сечение кабеля, номинал автоматического выключателя и защитной аппаратуры. Недостаточное сечение проводки или слабый автомат могут привести к перегреву кабелей, ложным срабатываниям защиты или, что хуже, к возгоранию. Для обеспечения надежной и безопасной работы системы, рекомендуется использовать медный кабель с сечением 2.5–4 мм² и автоматический выключатель на 16–20 А (характеристика B или C, в зависимости от индуктивной нагрузки).

Обозначение Ф10 указывает на наружный диаметр трубки ТЭНа — приблизительно 10 мм. Этот параметр критически важен по нескольким причинам:

• Поверхность теплоотдачи: Чем меньше диаметр при заданной мощности, тем выше удельная поверхностная мощность. Для ТЭНа Ф10 и 3,7 кВт удельная мощность будет относительно высокой, что способствует быстрому нагреву, но также увеличивает склонность к локальному перегреву поверхности. Это особенно актуально при плохой циркуляции воды в емкости или при интенсивном образовании накипи, что может значительно сократить срок службы нагревателя.
• Механическая прочность: Более тонкая трубка может быть менее устойчива к механическим воздействиям или деформациям при высоких температурах и давлении по сравнению с трубками большего диаметра.
• Монтажный размер: Длина рабочей части и общий монтажный размер ТЭНа с диаметром Ф10 будут зависеть от конкретной конструкции (прямой, U-образный, спиральный) и типа присоединительного элемента (фланец, резьбовой штуцер). При подборе важно точно сопоставить установочные размеры с посадочным местом в бойлере или емкости, чтобы обеспечить правильную и герметичную установку.

Материалы оболочки ТЭНа: выбор и влияние на TCO

Выбор материала оболочки ТЭНа является одним из наиболее важных решений, напрямую влияющих на срок службы, надежность и общую стоимость эксплуатации оборудования. Различные материалы обладают уникальными свойствами, подходящими для конкретных условий эксплуатации:

• Нержавеющая сталь (например, AISI 304, AISI 316): Это оптимальный выбор для большинства систем нагрева питьевой воды, а также для сред с умеренно агрессивными свойствами. Нержавеющая сталь обладает высокой коррозионной стойкостью, что значительно продлевает срок службы ТЭНа и обеспечивает гигиеничность воды. Марка AISI 316 рекомендуется для более агрессивных сред, содержащих хлориды или другие химически активные вещества. Инвестиции в нержавеющую сталь окупаются за счет сокращения затрат на ремонт и замену.
• Углеродистая сталь: Наиболее бюджетный вариант. ТЭНы из углеродистой стали подвержены коррозии в водной среде, особенно при наличии растворенного кислорода. Их применение оправдано только в замкнутых системах с подготовленной (деминерализованной или деаэрированной) водой, либо в некритических приложениях, где быстрый износ приемлем. Часто используются с защитными покрытиями, но их эффективность ограничена.
• Медь: Отличается очень высокой теплопроводностью, что обеспечивает быстрый и эффективный нагрев. Медные ТЭНы широко применяются в системах горячего водоснабжения, где важна скорость теплопередачи. Однако медь также подвержена коррозии, особенно при определенных химических составах воды, и менее устойчива к накипи, чем нержавеющая сталь.
• Титан: Этот материал используется для наиболее агрессивных сред, таких как морская вода, растворы кислот и щелочей, а также в химической и гальванической промышленности. Титан обладает исключительной коррозионной стойкостью и долговечностью, но его стоимость значительно выше по сравнению с другими материалами. Применение титановых ТЭНов оправдано в случаях, когда требуется максимальная надежность и длительный срок службы в экстремальных условиях.

Выбор материала должен базироваться на тщательном анализе химического состава воды, температуры эксплуатации, требований к гигиене и долговечности, а также на оценке совокупной стоимости владения (TCO).

Сравнительная таблица: Мокрый ТЭН vs Сухой ТЭН (для 3,7 кВт / 220 В)

Для принятия обоснованного решения при выборе между мокрым и сухим ТЭНом необходимо проанализировать их ключевые характеристики с точки зрения эксплуатационных преимуществ и недостатков. В таблице ниже представлены основные критерии сравнения, актуальные для ТЭНа мощностью 3,7 кВт, используемого в промышленных и коммерческих водонагревательных системах.

Понимание базовых принципов работы, технических характеристик и сравнение типов ТЭНов закладывает основу для стратегического выбора. Однако для обеспечения максимальной надежности, безопасности и экономической эффективности системы водонагрева необходимо углубиться в практические аспекты монтажа, электрического подключения, требований безопасности, а также рассмотреть оптимальные подходы к обслуживанию и диагностике, что и станет фокусом следующей части нашего обзора.

Продвинутая практика и внедрение: оптимизация и управление жизненным циклом ТЭН

После детального анализа базовых характеристик и типов ТЭНов, переходим к практическим аспектам, которые определяют долгосрочную эффективность и надежность систем водонагрева в B2B-секторе. Эффективное внедрение, грамотный монтаж, соблюдение электрических стандартов и продуманный подход к обслуживанию существенно влияют на операционные затраты и бесперебойность производственных или коммерческих процессов.

Монтаж, электрические требования и безопасность

Правильный монтаж и подключение ТЭНа 3,7 кВт/220 В с учетом его номинального тока в ~16,8 А являются ключевыми для безопасной и эффективной работы. Несоблюдение стандартов может привести к перегреву, возгораниям, поражению электрическим током и дорогостоящим простоям оборудования.

1. Электрическая проводка и кабель:
   • Сечение кабеля: Для тока в 16,8 А рекомендуется использовать медный кабель с сечением не менее 2,5 мм². В условиях длительной работы под нагрузкой, а также при длинных линиях или неблагоприятных условиях прокладки (например, в трубах, пучках), целесообразно использовать кабель сечением 4 мм² для обеспечения запаса прочности и минимизации потерь.
   • Тип кабеля: Применяйте кабели с надежной изоляцией, предназначенные для силовых нагрузок, например, ВВГнг-LS или аналогичные, обладающие пониженной горючестью и дымовыделением.
2. Автоматика защиты:
   • Автоматический выключатель (АВ): Номинал АВ должен быть на 16-20 А. Характеристика срабатывания (B или C) выбирается исходя из типа нагрузки: для чисто активной нагрузки (ТЭН) подойдет характеристика B, но для обеспечения универсальности и запаса часто используют С. Автомат должен устанавливаться в отдельной линии, подключенной к главному распределительному щиту.
   • Устройство защитного отключения (УЗО) или дифавтомат: УЗО с током утечки 30 мА обязательно для защиты персонала от поражения электрическим током. Дифавтомат объединяет функции АВ и УЗО, что является более компактным и удобным решением.
   • Заземление: Корпус водонагревателя и ТЭНа должен быть надежно заземлен в соответствии с требованиями ПУЭ (Правила устройства электроустановок).
   • Термостат и термовыключатель: Многие ТЭНы поставляются с встроенным термостатом для поддержания заданной температуры и термовыключателем (аварийным термореле), который отключает ТЭН при критическом перегреве, предотвращая аварии и повреждение оборудования. При отсутствии встроенной защиты, эти элементы должны быть установлены дополнительно.
3. Механический монтаж:
   • Герметичность: Для мокрых ТЭНов критически важно обеспечить герметичность соединения с баком. Используйте качественные уплотнительные прокладки, фум-ленту или герметик, предназначенные для высоких температур и постоянного контакта с водой.
   • Слив воды: При установке/замене мокрого ТЭНа необходимо полностью сливать воду из системы. Это должно быть предусмотрено в технологических картах обслуживания.
   • Проверка перед запуском: После монтажа обязательно проведите проверку на отсутствие утечек (визуальный осмотр) и электрическое тестирование (замер сопротивления изоляции, целостности заземления) до подачи напряжения.

Вопрос накипи, магниевый анод и обслуживание: снижение TCO

Образование накипи – основная проблема эксплуатации водяных ТЭНов, которая напрямую влияет на энергоэффективность, срок службы и TCO. Накипь является теплоизолятором, что приводит к следующим негативным последствиям:

• Снижение эффективности: Для достижения заданной температуры ТЭНу требуется работать дольше, потребляя больше электроэнергии.
• Перегрев элемента: Из-за затрудненного теплоотвода температура поверхности ТЭНа резко повышается, что ускоряет деградацию спирали и оболочки, приводя к обрыву спирали или пробою изоляции.
• Коррозия: Накипь может создавать локальные электрохимические пары, ускоряя коррозионные процессы на металлической поверхности.

Меры по борьбе с накипью и продлению срока службы:

1. Магниевый (жертвенный) анод: В накопительных водонагревателях магниевый анод является обязательным элементом. Он предотвращает электрохимическую коррозию, принимая удар на себя. Регулярная проверка и замена анода (как правило, раз в 1-2 года, в зависимости от жесткости воды) существенно продлевает срок службы ТЭНа и внутреннего бака.
2. Качество воды: Если возможно, используйте умягчители воды, системы фильтрации или обратного осмоса, особенно для промышленных систем. Это инвестиция, которая окупается за счет снижения эксплуатационных расходов и увеличения межремонтного интервала.
3. Регулярное обслуживание:
   • Мокрые ТЭНы: При жесткой воде рекомендуется чистка или проверка состояния 1 раз в год. При мягкой воде – реже, но не реже 1 раза в 2-3 года.
   • Сухие ТЭНы: Требуют меньше обслуживания, но колбу также необходимо периодически очищать от накипи.
4. Контроль температуры: Избегайте постоянного нагрева воды до максимальных температур (выше 70-80°C), так как при высоких температурах образование накипи происходит интенсивнее.

Пошаговая реализация: от подбора до эксплуатации

Для B2B-потребителей процесс внедрения нового или замены существующего ТЭНа должен быть структурированным и основанным на инженерном подходе. Представляем пошаговый план реализации:

Этап 1: Аудит и анализ потребностей (Планирование)

• Оценка текущей системы: Определите объем нагреваемой воды, требуемую дельту температуры (начальная и конечная), желаемое время нагрева, режим эксплуатации (постоянный, периодический).
• Анализ качества воды: Проведите лабораторный анализ воды на жесткость, pH, наличие хлоридов и других агрессивных примесей. Эти данные критичны для выбора материала оболочки ТЭНа.
• Энергетический аудит: Оцените текущее энергопотребление и потенциал для оптимизации. Рассчитайте необходимую мощность ТЭНа исходя из требуемой производительности и существующих теплопотерь.
• Бюджетирование и TCO: Составьте бюджет, учитывая не только стоимость самого ТЭНа, но и затраты на монтаж, электрическую инфраструктуру, обслуживание (аноды, чистка), а также потенциальные потери от простоя.

Этап 2: Выбор и закупка ТЭНа (Проектирование)

• Мощность и напряжение: Подтвердите соответствие 3,7 кВт / 220 В вашим требованиям. Если требуется другая мощность или напряжение, рассмотрите другие модели.
• Тип ТЭНа: На основе анализа качества воды и требований к обслуживанию выберите между «мокрым» и «сухим» ТЭНом, используя сравнительную таблицу выше.
• Материал оболочки: Выберите материал (нержавеющая сталь, медь, титан) исходя из химического состава воды и агрессивности среды.
• Монтажные параметры: Точно измерьте размеры существующего посадочного места (диаметр штуцера/фланца, длина погружной части, межцентровые расстояния для креплений). Убедитесь, что выбранный ТЭН точно соответствует этим параметрам.
• Дополнительные опции: Уточните наличие термостата, термовыключателя, места для установки магниевого анода.
• Выбор поставщика: Приоритизируйте поставщиков, предлагающих сертифицированную продукцию (ГОСТ 13268-88, ГОСТ 19108-81 или международные аналоги), с гарантией, технической поддержкой и надежной репутацией.

Этап 3: Монтаж и пусконаладка (Внедрение)

• Подготовка места: Обеспечьте доступ к оборудованию, слив воды (если необходимо), подготовьте инструменты и расходные материалы (прокладки, герметик).
• Электрическое подключение: Выполняйте строго по схеме, соблюдая правила электробезопасности. Используйте клеммы и соединения, рассчитанные на ток 16,8 А с запасом.
• Тестирование: После механического и электрического монтажа проведите тестирование на герметичность, проверьте работоспособность автоматики защиты и терморегуляторов.
• Документирование: Зафиксируйте все параметры установки, результаты тестов, даты монтажа и данные о ТЭНе (серийный номер, производитель).

Этап 4: Эксплуатация и плановое обслуживание (Управление жизненным циклом)

• Мониторинг: Регулярно контролируйте показания температуры, энергопотребления. Необычные шумы, запахи или снижение эффективности могут указывать на проблемы.
• График ТО: Разработайте и строго следуйте графику планового технического обслуживания, включающего:
  • Ежегодная проверка магниевого анода и его замена при износе более 50%.
  • Периодическая очистка ТЭНа от накипи (для мокрых ТЭНов) или колбы (для сухих).
  • Проверка электрических соединений на предмет ослабления или окисления.
  • Контроль герметичности соединений.
• Обучение персонала: Обеспечьте, чтобы персонал, отвечающий за эксплуатацию и обслуживание, был обучен и имел доступ к необходимой документации.

Кейсы и паттерны использования ТЭНов 3,7 кВт / 220 В / Ф10

Рассмотрим несколько типовых сценариев применения, демонстрирующих стратегический подход к выбору и эксплуатации ТЭНов в различных B2B-сегментах:

Кейс 1: Малый и средний бизнес (SMB) – Кафе/Ресторан

• Задача: Обеспечение горячей водой для кухни и санузлов. Требуется надежность, умеренная стоимость, простота обслуживания.
• Решение: В большинстве случаев подойдет мокрый ТЭН из нержавеющей стали (AISI 304) мощностью 3,7 кВт в баке на 80-100 литров. Критична установка качественного магниевого анода и регулярная ежегодная проверка/замена. Электрическая схема должна включать дифавтомат 16 А и отдельную линию питания.
• Экономический эффект: Низкие начальные инвестиции, предсказуемые затраты на ежегодное ТО. Риск простоя минимизируется за счет плановой замены анода и чистки.

Кейс 2: Промышленное предприятие – Небольшой производственный цех

• Задача: Поддержание температуры воды в промывочной ванне или системе подготовки технической воды. Требуется высокая надежность, устойчивость к агрессивной среде (например, с остатками моющих средств), минимизация простоев.
• Решение: Выбор падает на сухой ТЭН с оболочкой из титана или высококачественной нержавеющей стали (AISI 316), если вода содержит агрессивные примеси. Мощность 3,7 кВт может использоваться в составе системы из нескольких ТЭНов для обеспечения необходимого объема и скорости нагрева. Система должна быть оснащена датчиками температуры, уровня воды и подключена к АСУ ТП (Автоматизированная Система Управления Технологическим Процессом) для предиктивного обслуживания.
• Экономический эффект: Высокая начальная стоимость оправдывается многолетним сроком службы в агрессивных условиях, минимальными затратами на обслуживание (нет прямого контакта элемента с водой, меньше накипи), снижением рисков аварийных остановок производства. ROI (Return on Investment) достигается за счет стабильности производственных процессов.

Кейс 3: Регулируемая отрасль – Медицинское учреждение/Лаборатория

• Задача: Нагрев деминерализованной воды для стерилизационного оборудования или лабораторных нужд. Требуются строгие стандарты чистоты, высокая точность поддержания температуры, абсолютная надежность, отсутствие коррозии и выделения примесей.
• Решение: Сухой ТЭН из нержавеющей стали AISI 316L (с низким содержанием углерода) или титана в системах с замкнутым контуром. Крайне важен контроль качества воды на входе. Система должна быть продублирована (резервный ТЭН) для обеспечения непрерывности процесса. Подключение к сети должно соответствовать медицинским стандартам с усиленной изоляцией и дополнительными уровнями защиты.
• Экономический эффект: Инвестиции в дорогостоящие материалы и системы дублирования оправданы критичностью процессов, где любой сбой может привести к срыву стерилизации или лабораторных исследований, что несет репутационные и финансовые риски. Долговечность и минимальное обслуживание обеспечивают низкий TCO в долгосрочной перспективе.

Надежность, типовые поломки и пути устранения

Понимание типовых поломок ТЭНов и их причин позволяет разработать эффективные стратегии обслуживания и предиктивного ремонта.

• Обрыв спирали: Часто происходит из-за перегрева ТЭНа. Причины: интенсивное образование накипи, недостаточная циркуляция воды, работа «всухую» (без воды), неисправность термостата. Решение: Чистка ТЭНа, установка магниевого анода, проверка термостата, контроль уровня воды.
• Коррозия оболочки и протечка: Результат длительного воздействия агрессивной водной среды, недостаточной защиты или неправильно выбранного материала. Решение: Замена ТЭНа на новый с подходящим материалом оболочки, установка или замена магниевого анода, анализ и корректировка химического состава воды.
• Нарушение контактов, перегрев клемм: Происходит из-за ослабления или окисления электрических соединений, использования некачественных клемм или недостаточного сечения проводки. Решение: Регулярный осмотр и подтяжка контактов, использование качественных термостойких клемм, правильный выбор сечения кабеля.
• Пробой изоляции на корпус: Обычно происходит из-за повреждения диэлектрического порошка внутри ТЭНа (из-за перегрева, механических повреждений) или из-за протечки воды внутрь. Приводит к срабатыванию УЗО. Решение: Замена ТЭНа.

Диагностика: Включает измерение сопротивления спирали (омметр), сопротивления изоляции между спиралью и оболочкой, визуальный осмотр на предмет накипи, протечек, целостности оболочки и электрических контактов.

Обозначения и стандартизация

Для корректного подбора и обеспечения совместимости ТЭНов важно ориентироваться в их обозначениях и стандартах. В России производство ТЭНов регламентируется такими документами, как ГОСТ 13268-88 («Трубчатые электрические нагреватели») и ГОСТ 19108-81 («Электронагреватели трубчатые для бытовых приборов»). Эти стандарты определяют маркировку, технические требования и методы испытаний.

Пример маркировки по ГОСТ: 100А13/1.0 P 220

• 100: длина контактного стержня в мм;
• А: материал оболочки (например, углеродистая сталь; Н – нержавеющая сталь);
• 13: диаметр трубки в мм;
• 1.0: мощность в кВт;
• P: среда нагрева (вода);
• 220: напряжение в В.

Понимание этих обозначений позволяет заказчикам и инженерам точно идентифицировать необходимый ТЭН, избегая ошибок при закупке и обеспечивая совместимость с существующим оборудованием.
