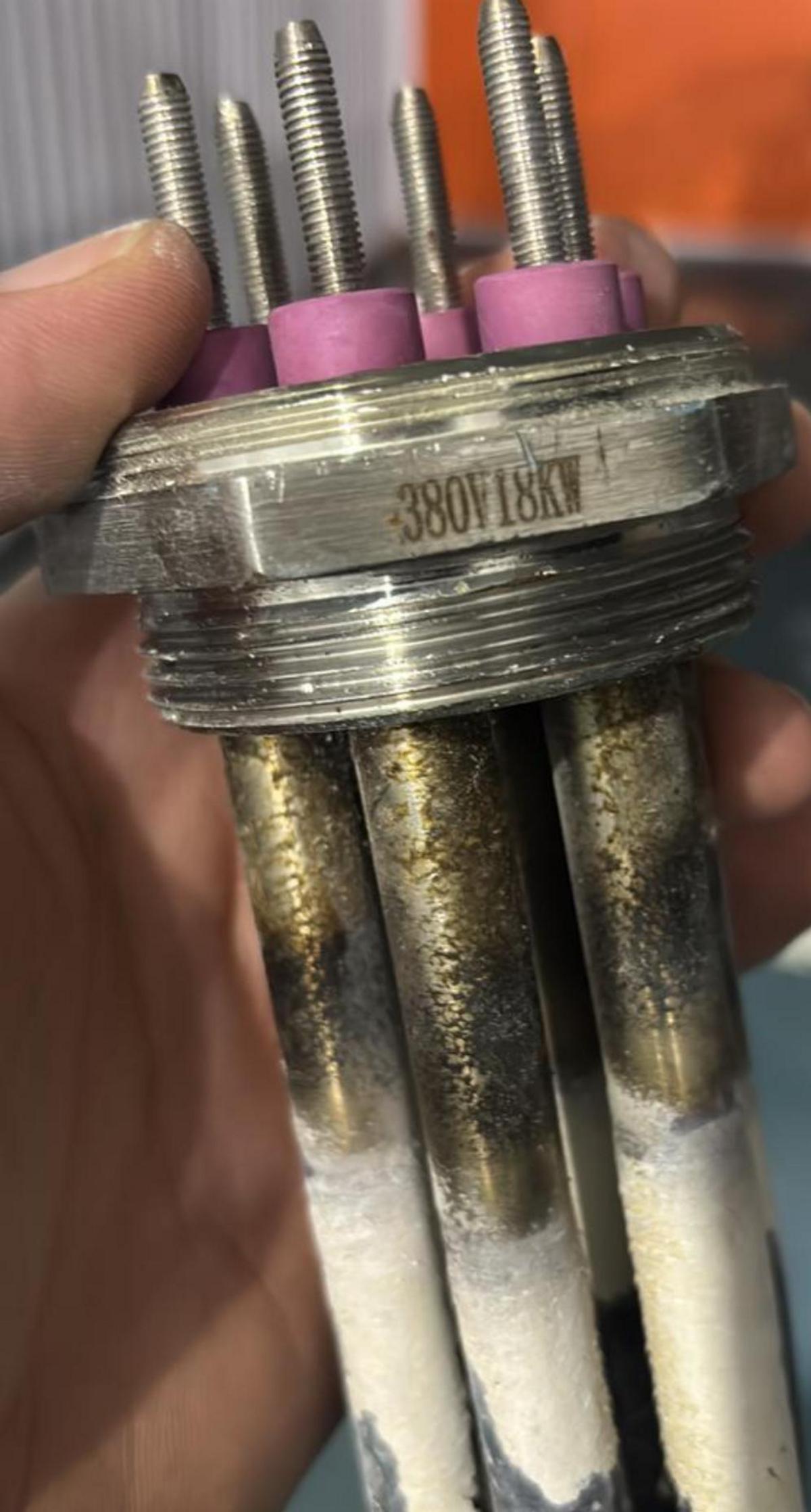

Тэн для нагрева воды. Мощность 18 кВ. Напряжение 380 В, резьба 58-59 мм

Тэн для нагрева воды. Мощность 18 кВ. Напряжение 380 В, резьба 58-59 мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Технические характеристики

Конструкция и принцип работы

• Трубка ТЭНа: Изготавливается из нержавеющей или углеродистой стали, устойчива к коррозии и высоким температурам.
• Спираль: Нихромовая проволока, которая нагревается при прохождении электрического тока, расположена внутри трубки.
• Диэлектрический наполнитель: Оксид магния, обеспечивающий эффективную передачу тепла и изоляцию спирали от стенок трубки.
• Фланец: Стальной или нержавеющий, с резьбой G2½ (58–59 мм), для надежного крепления в резервуаре.
• Блок ТЭНБ: Три нагревательных элемента объединены во фланце, что упрощает монтаж и экономит пространство.

Применение

• Промышленные водонагреватели и котлы
• Парогенераторы
• Резервуары для нагрева воды
• Системы горячего водоснабжения
• Железнодорожные и морские объекты
• Установки для нагрева масел, антифризов, слабых растворов

Особенности и преимущества

• Высокая мощность: Обеспечивает быстрое нагревание больших объёмов воды.
• Надежность: Качественные материалы гарантируют длительный срок службы.
• Компактность: Блочная конструкция экономит место.
• Универсальность: Применим в различных системах и средах.
• Безопасность: Герметичная конструкция предотвращает протечки и короткие замыкания.
• Простота замены: Легко менять отдельные элементы блока при необходимости.

Подключение и схемы

• Трехфазное подключение (380 В): Основной вариант для мощных ТЭНов.
• Схема «Звезда» (Y): Используется для подключения трех ТЭНов по 6 кВт.
• Схема «Треугольник» (Δ): Применяется для увеличения мощности.
• Защита: Рекомендуется использовать автоматические выключатели, УЗО и термостаты.

Расчет мощности и выбор кабеля

Формула расчета мощности:

P = 0,0011 × m × (t_k - tн) / T

где:

• P: мощность нагревателя (кВт)
• m: масса воды (кг)
• t_k: конечная температура (°C)
• tн: начальная температура (°C)
• T: время нагрева (часы)

Сечение кабеля:

• Для 18 кВт при 380 В — не менее 4 мм² (медный кабель).
• Рекомендуется использовать кабель с двойной изоляцией и защитой от влаги.

Сравнение с другими типами ТЭНов

Практические советы

• Проверка герметичности: Перед установкой убедитесь в отсутствии протечек.
• Заземление: Обязательно заземлите корпус ТЭНа для безопасности.
• Регулярное обслуживание: Очищайте ТЭН от накипи и осматривайте контакты.
• Использование термостата: Позволяет контролировать температуру и предотвращает перегрев.

Производители и модели

• ЗАО «УМТ» (Россия): ТЭНБ 18,0 кВт, 380 В, резьба G2½, нержавеющая сталь.
• Pahlen (Швеция): ТЭН 18 кВт, 380 В, материал Incoloy 825.
• Xenozone (Россия): ТЭН 12 кВт, 400 В, нержавеющая сталь.

С данной информацией вы получите полное представление о ТЭНе для нагрева воды мощностью 18 кВт, напряжением 380 В. Далее мы рассмотрим более глубоко практические аспекты эксплуатации и выбора данного оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

12. Установка ТЭНа

Правильная установка является ключевым моментом для обеспечения долгосрочной и безопасной работы ТЭНа. Следующие шаги помогут вам выполнить установку корректно:

• Подготовка отверстия: Убедитесь, что резьбовое отверстие в резервуаре или котле соответствует диаметру 58–59 мм. Очищайте место установки от ржавчины и грязи.
• Нанесение уплотнителя: Рекомендуется использовать специальный уплотнитель для резьбы (например, фум-ленту) для предотвращения утечек.
• Крепление фланца: Вставьте ТЭН в отверствие и закрутите его с помощью специального инструмента до достижения необходимого уровня герметичности.
• Подключение проводов: Соедините электрические контакты согласно выбранной схеме подключения (или «Звезда», или «Треугольник»).
• Тестирование: После завершения установки проверьте на наличие утечек и протестируйте устройство на рабочем напряжении.

13. Частые неисправности и их устранение

Несмотря на высокую надежность ТЭНов, с ними могут возникать проблемы. Вот некоторые частые неисправности и способы их решения:

• Нагреватель не нагревает: Проверьте наличие напряжения в сети, исправность термостата и целостность нагревательного элемента. В случае повреждения элемента, замените его.
• Появление накипи: Регулярное обслуживание поможет избежать накопления накипи. Используйте специальные средства для удаления накипи или механические методы очистки.
• Протечки: При появлении протечек проверьте крепление и состояние уплотнителей. Возможно, потребуется повторно закрутить или заменить уплотнение.
• Перегрев: Если ТЭН перегревается, проверьте работу термостата. При необходимости его замена или настройка позволит избежать перегрева.

14. Энергоэффективность и экономия

Промышленные ТЭНа мощностью 18 кВт обеспечивают высокую производительность, но затраты на электроэнергию также важны. Для повышения энергоэффективности можно применять следующие меры:

• Системы автоматизации: Установите автоматические термостаты и таймеры, чтобы оптимизировать работу ТЭНа и избежать ненужного потребления энергии.
• Изоляция трубопроводов: Эффективная изоляция трубопроводов, по которым проходит нагретая вода, снизит теплопотери.
• Регулярное обслуживание: Поддержание ТЭНа и всей системы в хорошем состоянии поможет избежать дополнительных затрат на электроэнергию.

15. Альтернативы и дополнительные решения

Если мощность 18 кВт, 380 В или тип ТЭНа не подходят для ваших нужд, рассмотрите другие варианты:

• Нагреватели меньшей мощности: Для бытовых нужд подойдет ТЭН с меньшей мощностью, например, на 3 кВт. Они также проще в подключении и могут использоваться в однофазных сетях.
• Системы тепловых насосов: Более эффективные, хотя и дорогие в установке, но обеспечивают высокую эффективность и могут быть использованы в большинстве систем отопления.
• Солнечные коллекторы: Для экосознательных потребителей это отличный альтернативный способ нагрева воды, который работает за счет солнечной энергии.

16. Заключение

ТЭН мощностью 18 кВт, напряжением 380 В и резьбой 58–59 мм является универсальным и надежным решением для нагрева воды в различных областях. Правильная установка и регулярное обслуживание обеспечат долгий срок службы устройства и его высокую эффективность. С учетом современных технологий и методов можно оптимизировать работу ТЭНа, что приведет к экономии ресурсов и энергии.

Если у вас возникли вопросы о выборе, монтаже или эксплуатации ТЭНа, не стесняйтесь обращаться за помощью к специалистам в этой области.
