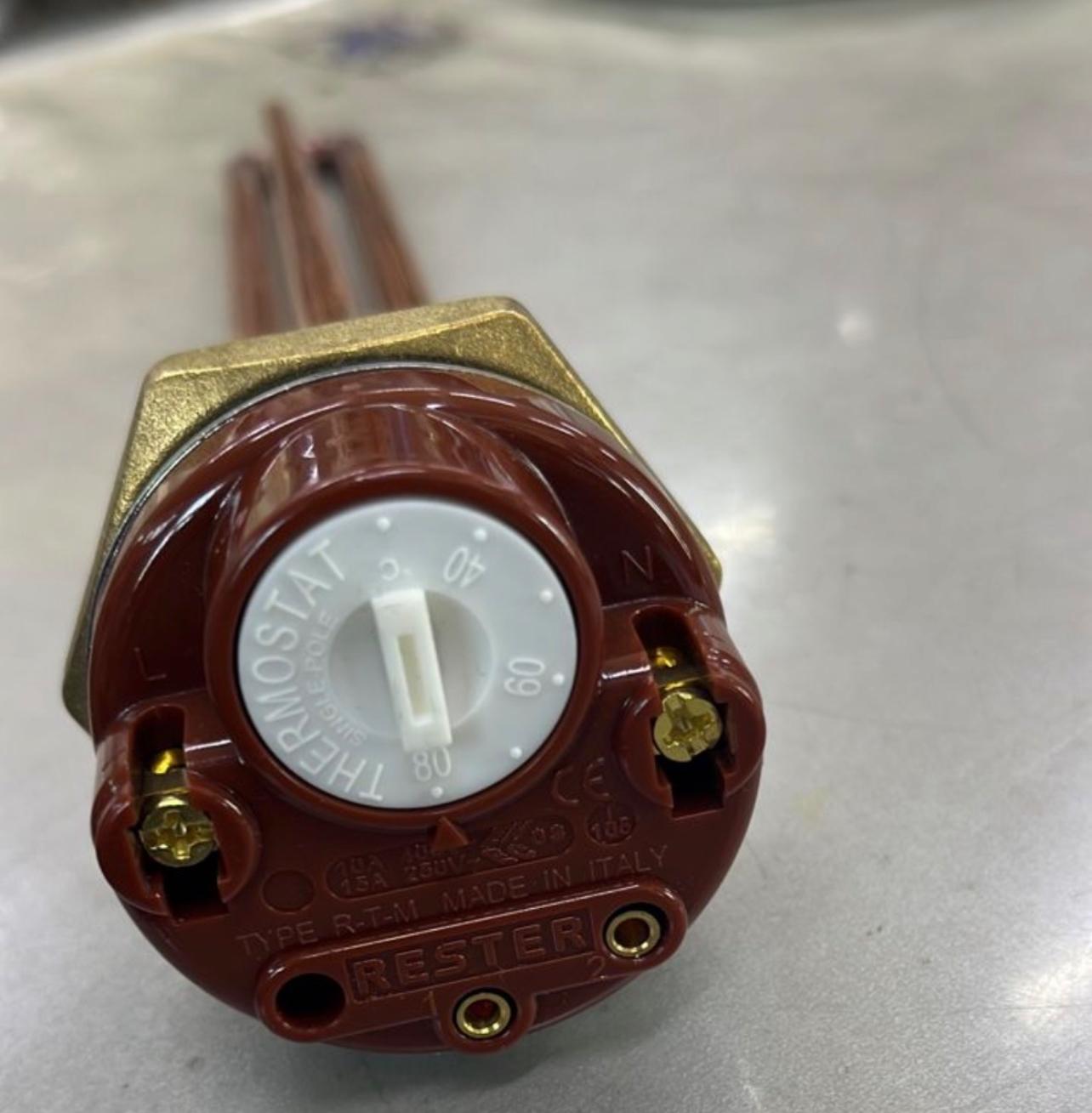

Тэн для нагревателя Аристон. 1.5 кВт с короткими контактами под круглый фланец
Тэн для нагревателя Аристон. 1.5 кВт с короткими контактами под круглый фланец
Общее назначение и конструкция
ТЭН (трубчатый электронагревательный элемент) — ключевая деталь водонагревателя, которая преобразует электрическую энергию в тепловую для нагрева воды. В моделях Ariston мощностью 1,5 кВт используется ТЭН с круглым фланцем, предназначенный для мокрой (погруженной в воду) установки в баке водонагревателя.
Принцип работы: Электрический ток проходит через нихромовую спираль внутри трубки, нагревает её, а тепло через металлическую (обычно медную) оболочку передаётся воде. Наличие терморегулятора позволяет автоматически поддерживать заданную температуру, а анод (часто магниевый) защищает внутренности устройства от коррозии.
Основные технические характеристики
| Параметр | Значение / Описание |
|---|---|
| Мощность | 1,5 кВт (1500 Вт) |
| Напряжение | 220 В |
| Материал нагревателя | Медь (или омеднённая сталь, латунь — в зависимости от модели) |
| Тип фланца | Круглый, чаще всего диаметр 48 мм (R48) или 42 мм (1 1/4″) |
| Тип монтажа | Резьбовой (винтовой) на круглый фланец |
| Контакты | Короткие контакты типа «мама» для подключения термостата (RCA-разъём) |
| Тип ТЭНа | Мокрый (погруженный в воду) |
| Анод | Крепление под анод (M5, иногда в комплекте) |
| Длина активной части | Около 165–260 мм (в зависимости от модели) |
| Диаметр трубки | 8–10 мм |
| Температурный диапазон | 20–80 °C (регулируется термостатом) |
| Срок службы | 4–5 лет (с анодом — дольше) |
| Вес | 200–300 г |
| Производитель | Ariston (Италия), терминал Аристон (Китай), иногда Южная Корея |
Конструктивные особенности
- Короткие контакты: Эти контакты обеспечивают компактное подключение термостата и упрощают монтаж.
- Круглый фланец: Позволяет быстро заменить ТЭН без демонтажа всего устройства.
- Медь как основной материал: Обеспечивает высокую теплоотдачу и стойкость к коррозии.
- Комплектация: Часто включает фланец, прокладку, иногда анод и терморегулятор.
- Дополнительные элементы: Гнездо под анод и место под датчик температуры.
Варианты и модификации
ТЭНы с короткими контактами и круглым фланцем могут встречаться в различных моделях Ariston, включая:
- ABS BLU ECO
- ABS BLU R
- ABS DACHA R
- ABS PRO ECO
- ABS PRO R
- BLU1 R ABS
- NTS V 1,5K
- SB R
- SG (SP)
- WH-ERMNAN/W
Также доступны аналоги и универсальные модели, которые могут немного отличаться по длине, диаметру резьбы или материалу фланца.
Критерии выбора и сравнение
Критерии выбора
- Совпадение мощности и напряжения с параметрами вашего устройства.
- Тип и диаметр фланца.
- Длина и форма нагревательного элемента.
- Тип и длина контактов.
- Материал ТЭНа (медь предпочтительнее).
- Наличие терморегулятора и анода в комплекте.
- Страна и бренд производителя.
Сравнительная таблица вариантов
| Модель / Артикул | Мощность | Напряжение | Материал | Кол-во контактов | Диаметр фланца | Анод | Терморегулятор | Длина | Примечания |
|---|---|---|---|---|---|---|---|---|---|
| Ariston RCA 1,5 кВт | 1,5 кВт | 220 В | Медь | 2 (короткие) | 48 мм | M5 | Нет (отдельно) | 165 мм | Для ABS SLV, TI-SHAPE |
| Ariston 65111790-DIY | 1,5 кВт | 220 В | Медь | 2 (короткие) | 5-болтовый | Нет | Нет | — | Для вертикальных моделей |
| Аналог AIRHEATER | 1,5 кВт | 220 В | Омедь | 2 (короткие) | 42 мм | Нет | Да (в комплекте) | 275 мм | Китай, универсальный |
| Ariston (латунь) | 1,5 кВт | 220 В | Латунь | 2 (короткие) | 1 1/4″ | Нет | Да (в комплекте) | — | Италия, универсальный |
Преимущества и недостатки
Преимущества:
- Высокая теплоотдача и коррозионная стойкость, если используется магниевый анод.
- Надёжное и простое подключение термостата.
- Лёгкость замены благодаря круглому фланцу.
- Совместимость с другими моделями Ariston и аналогами.
Недостатки:
- Высокая стоимость меди и латуни по сравнению с омеднённой сталью.
- Требуется регулярная замена магниевого анода для защиты от коррозии.
- Некорректный выбор размера может привести к протечкам.
Инструкция по замене ТЭНа
Необходимые инструменты и материалы
- Новый ТЭН (с прокладкой)
- Ключ на 55 мм (или разводной ключ)
- Отвёртка
- Перчатки
- Ведро для слива воды
Пошаговые действия
- Отключите водонагреватель от сети и перекройте подачу воды.
- Слейте воду из бака через предохранительный клапан.
- Отсоедините электрические провода от старого ТЭНа.
- Открутите фланец с помощью ключа, снимите старый ТЭН.
- Установите новую прокладку и вставьте новый ТЭН.
- Затяните фланец с необходимым усилием.
- Подключите провода к новому ТЭНу.
- Подайте воду, проверьте отсутствие протечек.
- Включите питание, проверьте работу нагрева и терморегулятора.
Следует помнить, что правильный подход к установке и замене ТЭНа обеспечивает эффективную работу устройства и его долговечность.
Распространённые проблемы и их решения
- ТЭН не нагревает воду: Проверьте целостность ТЭНа и работу терморегулятора.
- Протечки: Замените прокладку, проверив герметичность соединения.
- Коррозия ТЭНа: Используйте магниевый анод и меняйте его регулярно.
- Срабатывает УЗО или автомат: Может быть повреждение ТЭНа, требуется замена.
- Неисправность терморегулятора: Замените на совместимый.
Советы по эксплуатации и продлению срока службы
- Регулярно проверяйте состояние магниевого анода.
- Не допускайте работу ТЭНа без воды.
- Проводите профилактическую очистку бака от накипи каждые 2–3 года.
- Используйте фильтр для воды для снижения образования накипи.
- Покупайте оригинальные или качественные совместимые ТЭНы.
