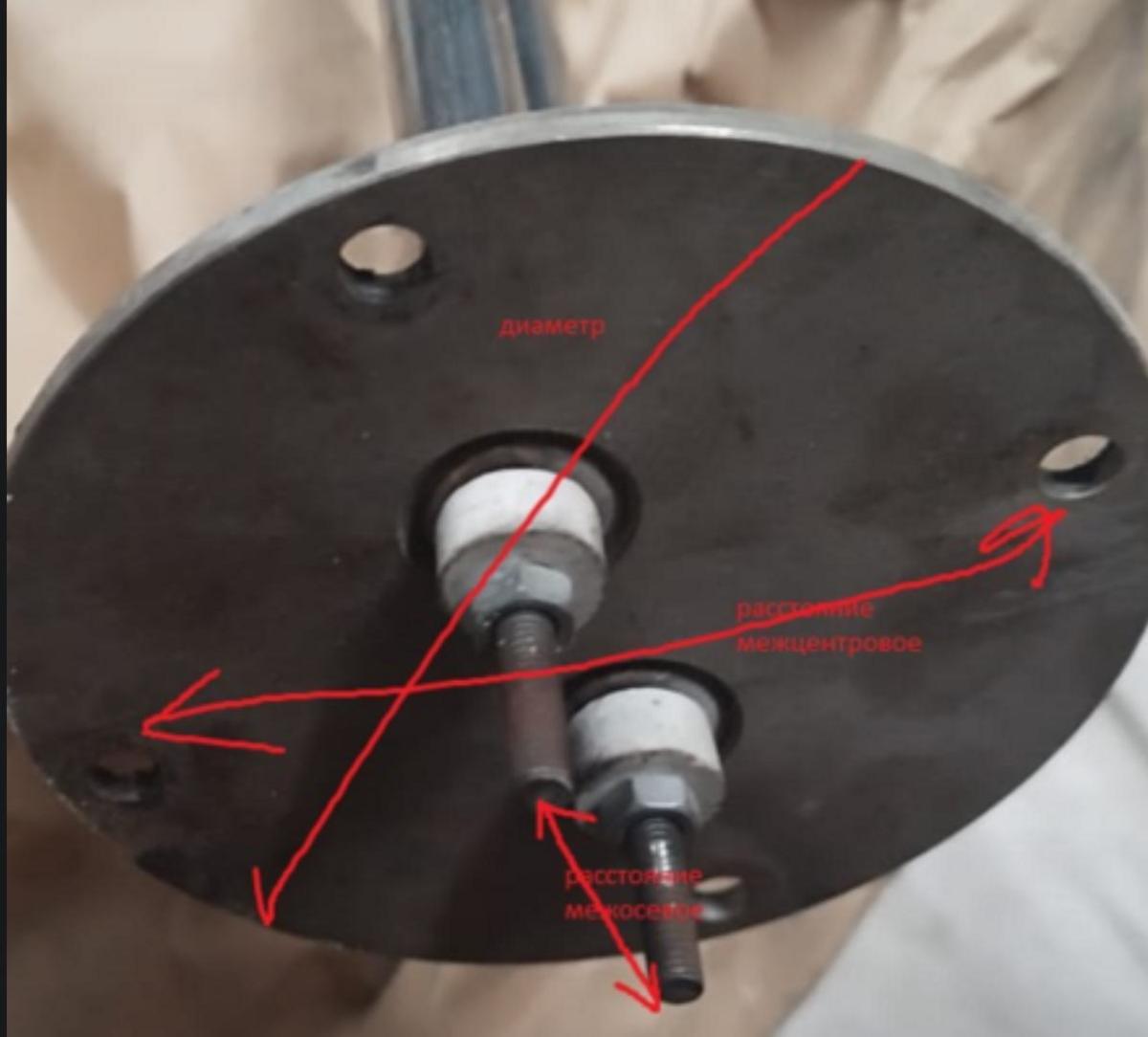

Тэн для моечной машины. Напряжение ТЭНа 380 В, Мощность 5 кВт,  Диаметр трубки Ф13 мм. Материал — нержавейка.

Выбор и стратегическое применение ТЭН 5 кВт 380 В Ф13 мм из нержавеющей стали в промышленных моечных машинах

В условиях высокоинтенсивных производственных циклов и строгих требований к гигиене, таких как пищевая промышленность, медицина или сфера общественного питания, эффективность и надёжность оборудования для мойки играют ключевую роль. Одним из центральных компонентов, определяющих производительность и экономичность моечных машин, является трубчатый электронагреватель (ТЭН).

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический нагревательный элемент, состоящий из металлической трубки (оболочки), внутри которой расположена спираль из проволоки высокого сопротивления, изолированная от трубки слоем диэлектрического материала (обычно оксида магния). Служит для преобразования электрической энергии в тепловую.
• Напряжение 380 В: Стандартное трёхфазное напряжение для промышленных электрических сетей. Обеспечивает равномерное распределение нагрузки и стабильную работу мощных потребителей, что критично для поддержания эффективности в условиях пиковых нагрузок на производстве.
• Мощность 5 кВт: Параметр, указывающий на скорость и объём нагреваемой среды. Для промышленных моечных машин 5 кВт – это высокая мощность, позволяющая быстро довести большие объёмы воды или моющего раствора до требуемой температуры (до 100–110 °С), сокращая время цикла мойки.
• Диаметр трубки Ф13 мм: Оптимальное соотношение механической прочности и площади теплообмена. Данный диаметр обеспечивает достаточную жёсткость для противостояния деформациям и вибрациям, а также эффективную передачу тепла жидкости.
• Нержавеющая сталь (12Х18Н10Т или аналог): Сплав, обладающий высокой коррозионной стойкостью, прочностью при высоких температурах и гигиенической безопасностью. Выбор этой марки стали обусловлен необходимостью работы в агрессивных моющих растворах и обеспечения санитарных норм.
• Сухой ход: Режим работы ТЭНа без контакта с нагреваемой жидкостью. Является критическим состоянием, ведущим к быстрому перегреву, разрушению изоляции и выходу элемента из строя.

Назначение и стратегические преимущества ТЭНа 5 кВт 380 В

Применение ТЭНа с мощностью 5 кВт и напряжением 380 В в промышленных и профессиональных моечных машинах обусловлено рядом факторов, критичных для производственной эффективности:

• Высокая производительность: 5 кВт мощности позволяет значительно сократить время нагрева моющего раствора, обеспечивая быстрый старт цикла мойки и минимизируя простои оборудования. Это напрямую влияет на общую пропускную способность моечной линии.
• Стабильность работы: Подключение к трёхфазной сети 380 В гарантирует равномерное распределение электрической нагрузки, снижая токовые нагрузки на каждую фазу и минимизируя риск перекоса фаз. Это повышает стабильность работы ТЭНа и электросети в целом, предотвращая сбои.
• Энергоэффективность: Мощный ТЭН быстро достигает заданной температуры, после чего может перейти в режим поддержания, что в некоторых случаях может быть эффективнее, чем длительный нагрев менее мощным элементом. Правильное проектирование системы нагрева с учётом инерционности и теплопотерь может привести к снижению общего энергопотребления за счёт оптимизации циклов нагрева-поддержания.
• Надёжность и долговечность: Использование нержавеющей стали (например, марки 12Х18Н10Т) обеспечивает исключительную стойкость к коррозии в агрессивных химических средах, которые часто используются в моющих растворах. Это существенно продлевает срок службы ТЭНа и снижает частоту его замены, уменьшая операционные расходы.
• Гигиенические стандарты: Нержавеющая сталь является гигиеничным материалом, легко очищаемым от отложений и загрязнений, что соответствует строгим санитарным требованиям, особенно в пищевой и медицинской отраслях.

Инженерные решения: конструкция и материалы

Конструкция ТЭНа Ф13 мм из нержавеющей стали оптимизирована для работы в сложных условиях промышленных моечных машин:

• Диаметр трубки Ф13 мм: Данный диаметр является балансом между механической прочностью и эффективностью теплопередачи. Трубка такого размера устойчива к деформациям под действием температурных перепадов и вибраций, которые неизбежны в промышленных условиях. При этом большая площадь поверхности по сравнению с меньшими диаметрами способствует более быстрому и равномерному теплообмену с жидкостью. Широкая распространённость диаметра также упрощает поиск совместимых комплектующих и унификацию склада запасных частей.
• Материал — нержавеющая сталь (ГОСТ 13268-88, марка 12Х18Н10Т или аналоги): Это высоколегированная сталь, содержащая хром и никель, что обеспечивает её уникальные свойства:
  • Коррозионная стойкость: Устойчивость к кислотным и щелочным моющим растворам, хлоридам и другим агрессивным компонентам, предотвращающая преждевременное разрушение.
  • Механическая прочность: Сохранение структурной целостности при высоких температурах и давлении, достигающем 3-4 атмосфер.
  • Гигиеничность: Гладкая, непористая поверхность препятствует прилипанию отложений и размножению бактерий.
• Внутренняя конструкция: Нихромовая спираль (с высоким электрическим сопротивлением) надёжно изолирована от внешней оболочки прессованным оксидом магния (MgO). MgO является отличным электрическим изолятором и теплопроводником, обеспечивая безопасность эксплуатации и эффективную передачу тепла от спирали к трубке.
• Тип соединения: Чаще всего используется резьбовой штуцер (например, G2″ или M18). Этот тип соединения обеспечивает высокую герметичность, устойчивость к давлению и вибрациям, а также простоту и оперативность монтажа/демонтажа при обслуживании или замене.

Технические параметры и эксплуатационные характеристики

Основные параметры ТЭНа, критичные для его применения в промышленных системах:

Эти характеристики формируют основу для долгосрочной эксплуатации ТЭНа в интенсивных режимах, характерных для промышленных предприятий, с учётом повышенных механических и химических нагрузок.

Сравнительная таблица: ТЭН 5 кВт 380 В Ф13 мм против альтернатив

Выбор оптимального ТЭНа всегда сопряжен с анализом альтернативных решений. Рассмотрим, как выбранный ТЭН соотносится с другими распространёнными вариантами по ключевым B2B-критериям:

Как видно из таблицы, выбор ТЭНа 5 кВт 380 В Ф13 мм из нержавеющей стали для промышленных моечных машин является наиболее обоснованным с точки зрения совокупной стоимости владения и операционной эффективности, несмотря на более высокие первоначальные инвестиции.

Принимая во внимание фундаментальные аспекты выбора и технические характеристики оптимального нагревательного элемента, следующая часть статьи будет посвящена углублённой практике внедрения, детальным аспектам эксплуатации, стратегиям минимизации рисков и экономическому обоснованию, позволяющему максимизировать возврат инвестиций в промышленных условиях.

Продвинутая практика и внедрение: максимизация эффективности и минимизация рисков

После обоснованного выбора ТЭНа с оптимальными характеристиками, ключевым этапом становится его грамотное внедрение и последующая эксплуатация. Это определяет не только долговечность самого элемента, но и общую эффективность производственного процесса.

Пошаговая реализация и контроль качества

Успешная интеграция ТЭНа 5 кВт 380 В в промышленную моечную систему требует систематического подхода:

1. Проектирование и подготовка:
   • Аудит существующей инфраструктуры: Проверка мощности трёхфазной электросети (380 В) и соответствия проводки (сечения кабеля), автоматических выключателей и устройств защитного отключения (УЗО) требуемой мощности 5 кВт (номинальный ток для 5 кВт при 380 В составит ~7.6 А, но необходимо учитывать пусковые токи и запас по мощности).
   • Разработка схемы подключения: Создание детализированной электрической схемы с указанием всех элементов защиты, датчиков температуры (термостатов, термореле) и уровня жидкости.
   • Выбор места установки: Определение оптимального положения ТЭНа в баке моечной машины для равномерного нагрева и обеспечения полного погружения элемента в жидкость.
2. Монтаж и подключение:
   • Подготовка монтажного отверстия: Убедиться в соответствии диаметра и типа резьбы штуцера (G2″ или M18) монтажному отверстию в баке или трубопроводе.
   • Герметизация: Использование высококачественных уплотнительных материалов (например, фторопластовых лент, герметиков для высоких температур и агрессивных сред) и затяжка штуцера с рекомендуемым крутящим моментом для предотвращения протечек.
   • Электрическое подключение: Выполнение трёхфазного подключения (звезда или треугольник в зависимости от конструкции ТЭНа и электросети) квалифицированным персоналом. Обязательное обеспечение надёжного заземления корпуса ТЭНа в соответствии с правилами электробезопасности.
   • Установка датчиков: Монтаж термодатчика (терморегулятора) для контроля рабочей температуры и датчика сухого хода (уровня жидкости) для автоматического отключения ТЭНа при недостаточном уровне.
3. Пусконаладочные работы:
   • Проверка изоляции: Измерение сопротивления изоляции между нагревательным элементом и корпусом (должно быть не менее 0.5 МОм при комнатной температуре и после нагрева) для подтверждения электрической безопасности.
   • Контроль герметичности: Заполнение бака жидкостью и тщательная проверка на отсутствие протечек в местах соединения.
   • Тестовый запуск: Постепенный нагрев жидкости с контролем соответствия фактической температуры показаниям датчиков и проверкой работы всех систем автоматики и защиты.
4. Документирование и обучение:
   • Ведение журнала: Фиксация даты установки, показаний начального сопротивления изоляции, рабочих параметров.
   • Обучение персонала: Инструктаж операторов и технического персонала по правилам эксплуатации, контролю и мерам безопасности.

Оптимизация эксплуатации и управление жизненным циклом

Для достижения максимального экономического эффекта и продления срока службы ТЭНа необходимо внедрить систему регулярного обслуживания и мониторинга:

• Системы водоподготовки: Одним из основных врагов ТЭНа является накипь. Использование систем умягчения воды (ионообменные фильтры), обратного осмоса или дозирование антинакипинов значительно снижает образование отложений на поверхности нагревателя, поддерживая его эффективность и предотвращая перегрев. Расчётная экономия энергии от отсутствия накипи может достигать 10-15% (слой накипи в 1 мм снижает теплопередачу на 10-12%).
• Регулярная очистка: Даже при хорошей водоподготовке, периодическая механическая или химическая очистка ТЭНа от возможных отложений и остатков моющих средств необходима. Частота очистки (например, раз в 3-6 месяцев) зависит от жёсткости воды, типа моющих растворов и интенсивности использования.
• Контроль химического состава моющих растворов: Агрессивные компоненты моющих средств могут ускорить коррозию, даже нержавеющей стали. Важно использовать рекомендованные производителем оборудования составы, контролировать их концентрацию и pH.
• Проверка электрических параметров: Периодический контроль тока потребления (амперметром), напряжения и сопротивления изоляции (мегаомметром) позволяет своевременно выявить ухудшение состояния ТЭНа или изоляции, предотвращая аварийные ситуации и простои.
• Калибровка и проверка датчиков: Регулярная проверка точности работы термодатчиков и датчиков уровня жидкости критична для предотвращения перегрева и сухого хода.

Экономическое обоснование (ROI)

Инвестиции в качественный ТЭН 5 кВт 380 В из нержавеющей стали окупаются через снижение операционных издержек и повышение производительности:

• Снижение затрат на электроэнергию: Эффективный ТЭН быстрее нагревает жидкость, сокращая общее время работы. Отсутствие накипи поддерживает этот показатель.
• Минимизация простоев: Высокая надёжность и долговечность снижают частоту аварийных остановок на замену ТЭНа. Стоимость одного часа простоя промышленной моечной линии может варьироваться от 5 000 до 50 000 рублей и выше, в зависимости от отрасли.
• Увеличение срока службы оборудования: Правильно работающий ТЭН с корректным термоконтролем защищает всю моечную машину от температурных перегрузок.
• Соответствие санитарным нормам: Стабильный нагрев до требуемых температур обеспечивает эффективную дезинфекцию, что критично для поддержания репутации и избежания штрафов в пищевой и медицинской отраслях.

Формула ROI (Return on Investment) для инвестиций в надёжный ТЭН и систему обслуживания может быть представлена как:

ROI = ((Снижение операционных затрат + Увеличение прибыли от производительности) - Стоимость инвестиций) / Стоимость инвестиций * 100%

Где Стоимость инвестиций включает цену ТЭНа, стоимость монтажа и первоначальные затраты на водоподготовку. Снижение операционных затрат — это экономия на электроэнергии, ремонте, замене деталей и снижении потерь от простоев. Увеличение прибыли от производительности — это возможность обрабатывать больший объём продукции за единицу времени.

Кейсы применения и отраслевые паттерны

1. Предприятие пищевой промышленности (производство мясных полуфабрикатов):

   Проблема: Необходимость быстрой и гигиеничной мойки технологических ёмкостей и инвентаря. Использование агрессивных моющих средств для удаления жиров и белков. Частые поломки ТЭНов из-за коррозии и накипи.

   Решение: Внедрение ТЭНов 5 кВт 380 В Ф13 мм из нержавеющей стали 12Х18Н10Т с интегрированной системой умягчения воды и автоматическим контролем уровня жидкости. Проведение регулярной очистки и мониторинга сопротивления изоляции.

   Результат: Сокращение времени цикла мойки на 15% за счёт быстрого нагрева, снижение частоты замены ТЭНов на 70% (с ежеквартальной до ежегодной), экономия на электроэнергии до 10%, полное соответствие санитарным нормам HACCP.

2. Автосервис (мойка деталей двигателя):

   Проблема: Мойка деталей, сильно загрязнённых маслами, смазками и нагаром. Использование сильных обезжиривающих растворов. Требование к высокой температуре для эффективной очистки.

   Решение: Установка ТЭНов 5 кВт 380 В Ф13 мм из нержавеющей стали с усиленной системой заземления. Внедрение программы регулярного контроля состава моющего раствора и его pH. Использование механических фильтров для улавливания крупных частиц.

   Результат: Повышение качества мойки деталей, сокращение времени цикла на 20%, увеличение срока службы ТЭНов в 2 раза за счёт проактивного управления коррозией и отложениями, снижение эксплуатационных расходов.

3. Центральное стерилизационное отделение клиники (ЦСО):

   Проблема: Стерилизация медицинских инструментов и оборудования. Требуется максимально быстрый нагрев воды до температуры дезинфекции (90-95 °С) и абсолютная надёжность в работе. Вода высокой жёсткости.

   Решение: Интеграция ТЭНов 5 кВт 380 В Ф13 мм из нержавеющей стали с системой деминерализации воды (обратный осмос) и многоуровневым контролем температуры и уровня жидкости, подключенным к общей системе управления зданием (BMS).

   Результат: Гарантированное поддержание температурного режима, исключение рисков сухого хода и перегрева, снижение образования накипи до минимума, что критично для поддержания эффективности дезинфекции и соответствия медицинским стандартам.
