Тэн для масляной среды F2. общая длина — 300мм мощность одного тена 2,5кВт межосевое расстояние 75мм

ТЭН для масляной среды F2: ключевые параметры, конструкция и применение

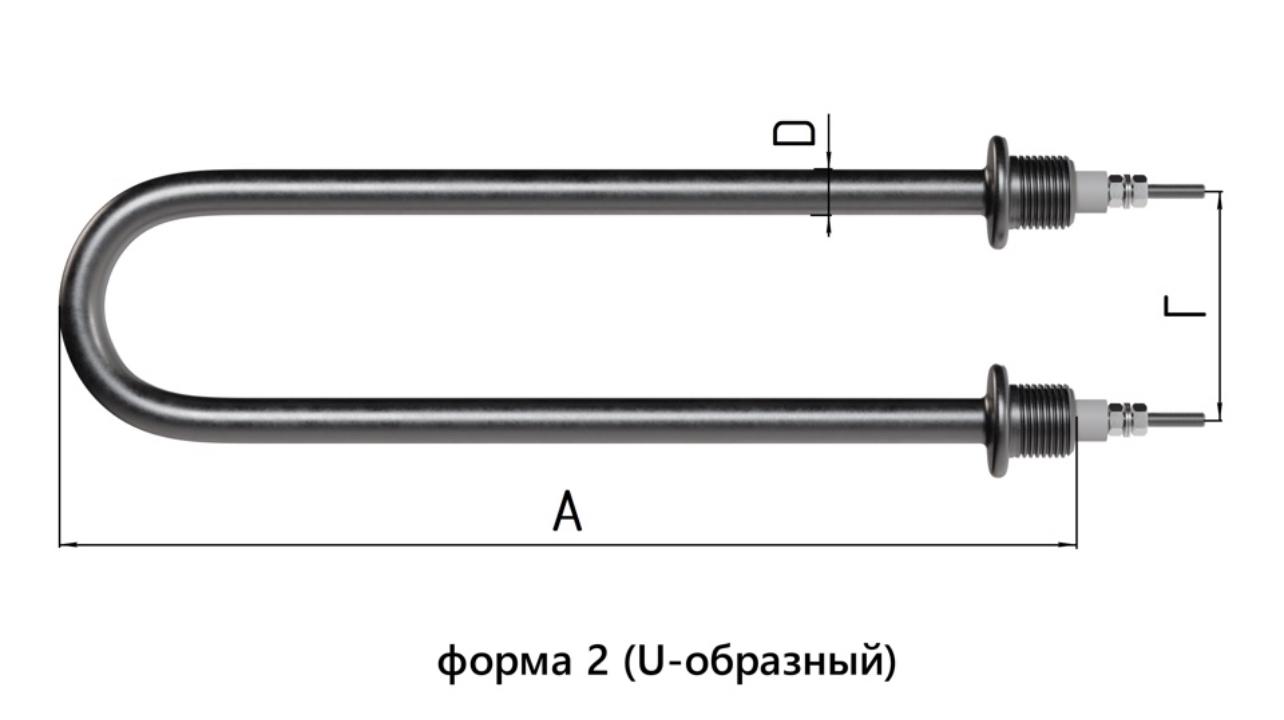

Трубчатый электронагреватель (ТЭН) формы F2 для масляной среды, обозначаемый как F2 Z или просто Z в маркировке, представляет собой специализированное инженерное решение, предназначенное для эффективного и безопасного нагрева масел и других вязких жидкостей. Его характерная U-образная форма, напоминающая подкову, оптимально подходит для встраивания в компактные блоки и резервуары, где требуется равномерное распределение тепла.

Критически важным аспектом при работе с масляными средами является строгое ограничение температуры на поверхности оболочки ТЭНа до 250°C. Это предотвращает локальный перегрев, обугливание масла и, как следствие, риск возгорания, а также деградацию свойств самой рабочей среды. Представленная модель ТЭН с общей длиной 300 мм, мощностью 2,5 кВт и межосевым расстоянием 75 мм соответствует спецификациям ТЭН 250 В 13/2,5 Z 220 (G1/2; мо 75; Ф2). Произведенная из углеродистой стали с диаметром трубки 13 мм и рассчитанная на напряжение 220 В, данная конструкция обеспечивает удельную мощность не выше 3 Вт/см². Этот показатель является пороговым для масляных сред; его превышение ведет к неприемлемым рискам для оборудования и персонала.

Ключевые понятия и терминология в электронагреве масляных сред

• ТЭН (Трубчатый ЭлектроНагреватель): Устройство, преобразующее электрическую энергию в тепловую посредством нагревательной спирали, помещенной в металлическую оболочку с изолирующим наполнителем.
• Удельная мощность (Вт/см²): Отношение электрической мощности ТЭНа к площади его активной нагреваемой поверхности. Для масляных сред этот параметр является критическим для предотвращения перегрева и деструкции масла.
• Межосевое расстояние (МО): Расстояние между центральными осями параллельных участков U-образного (F2) ТЭНа, определяющее габариты и совместимость с установочными блоками.
• Форма F2 (U-образная): Конфигурация ТЭНа, представляющая собой изогнутую трубку в виде буквы «U» или подковы, что обеспечивает компактность и эффективное распределение нагрева.
• Масляная среда (маркировка Z): Категория нагреваемой среды, для которой разработан ТЭН. Буква «Z» в маркировке указывает на пригодность для масел.
• Сухой ход: Эксплуатация ТЭНа без полного погружения активной части в рабочую среду, что приводит к неконтролируемому перегреву, быстрому выходу из строя и представляет пожарную опасность.
• Оксид магния (MgO): Мелкодисперсный диэлектрический наполнитель, используемый внутри оболочки ТЭНа. Обеспечивает электрическую изоляцию нагревательной спирали от металлической оболочки при одновременной высокой теплопроводности.
• G1/2″ (резьбовое соединение): Стандарт резьбы для присоединения ТЭНа к монтажному фланцу или корпусу оборудования, где G обозначает трубную цилиндрическую резьбу.

Архитектура и принцип функционирования масляных ТЭН F2

Конструктивно масляные ТЭНы имеют схожесть с водяными, однако их мощность при сравнимых габаритах снижена. Это обусловлено фундаментальными термодинамическими ограничениями масел, которые обладают меньшей теплопроводностью и теплоемкостью по сравнению с водой.

Ключевые элементы конструкции ТЭН F2:

• Металлический корпус-труба: В данной модели имеет диаметр 13 мм и изготовлен из углеродистой стали, что является экономически эффективным решением для нагрева чистых, неагрессивных масел. Для более агрессивных сред или высоких требований к долговечности используются нержавеющие стали (например, AISI 304 или AISI 316).
• Внутренняя спираль: Изготовлена из проволоки высокого омического сопротивления (нихром или фехраль), служащей непосредственным источником тепла при прохождении электрического тока.
• Наполнитель (оксид магния, MgO): Плотная засыпка MgO внутри трубки вокруг спирали. MgO обеспечивает превосходную электрическую изоляцию спирали от оболочки, одновременно эффективно передавая тепло от спирали к внешней поверхности трубки.
• Контактные стержни: Металлические стержни, выведенные из корпуса, к которым подключается электропитание. Они имеют внешние контактные устройства (как правило, резьбу М4 или шпильки) и надежно изолированы от торца трубы керамическими изоляторами.
• Герметичные торцы: Концы трубки герметизированы специальным компаундом для защиты внутреннего наполнения от попадания влаги, масла и предотвращения избыточного давления внутри ТЭНа.
• U-образная форма F2: Обеспечивает компактность и жесткость конструкции. Межосевое расстояние 75 мм для данной модели определяет ее установочную ширину, что важно для проектирования нагревательных блоков.

Принцип работы ТЭНа основан на законе Джоуля-Ленца: проходящий электрический ток нагревает высокоомную спираль. Тепло от спирали передается через плотный слой оксида магния к металлической оболочке ТЭНа, а затем отводится в нагреваемую масляную среду. Для обеспечения оптимального и безопасного теплообмена активная часть ТЭНа (зона, где расположена нагревательная спираль) должна быть полностью погружена в масло. Сопротивление изоляции в холодном состоянии должно составлять не менее 0,5 МОм для обеспечения электробезопасности. ТЭНы, оснащенные штуцерами, рассчитаны на работу при давлении до 1,18×10⁵ Па (1,18 бар), что важно для систем с принудительной циркуляцией.

Расчет удельной мощности для модели 2,5 кВт при длине 300 мм и диаметре трубки 13 мм показывает, что площадь поверхности оболочки U-образной формы составляет приблизительно 120–150 см². Это дает удельную мощность в диапазоне 2–2,5 Вт/см², что находится в пределах безопасного и оптимального значения для масляных сред, значительно ниже критических 3 Вт/см².

Технические спецификации и классификация для производственных систем

Для эффективного планирования закупок и интеграции в существующие или проектируемые системы, критически важно понимание полных технических характеристик и стандартов классификации.

Полные технические характеристики целевой модели ТЭН 250 В 13/2,5 Z 220 (G1/2; мо 75; Ф2):

• Напряжение питания: 220 В. Стандартное однофазное напряжение, что упрощает подключение в большинстве промышленных и коммерческих установок.
• Номинальная мощность: 2,5 кВт. Эта мощность достигается при условии полного погружения активной части ТЭНа в рабочую среду и обеспечивает стабильный нагрев.
• Габаритные размеры: Общая длина составляет 300 мм. Активная длина (зона нагрева) — приблизительно 250 мм. Межосевое расстояние (МО) — 75 мм, что является ключевым параметром для совместимости с монтажными блоками и коллекторами.
• Материал оболочки: Углеродистая сталь. Оптимальный выбор для работы с чистыми минеральными и синтетическими маслами, не содержащими агрессивных химических присадок. Обеспечивает достаточную коррозионную стойкость и экономичность.
• Изоляция: Внутренний керамический изолятор (MgO) и герметик на торцах гарантируют электрическую безопасность и защиту от внешней среды.
• Тип монтажа: Резьбовые штуцеры G1/2″. Данный тип соединения обеспечивает надежное и герметичное крепление. В некоторых конфигурациях могут применяться фланцевые соединения для более высокой прочности или удобства обслуживания.
• Температурный режим эксплуатации: Температура на поверхности оболочки ТЭНа не должна превышать 250°C. При таком режиме масло в объеме обычно нагревается до 150–200°C, что является безопасным и эффективным диапазоном для большинства применений.

Система классификации нагреваемых сред:

Производители ТЭНов используют буквенную маркировку для обозначения сред, для которых предназначен нагреватель. Это позволяет быстро определить применимость ТЭНа и избежать ошибок при подборе:

• Z: Специально разработан для нагрева масла и масляных сред. Это ключевая маркировка для рассматриваемой модели F2 Z.
• P: Предназначен для нагрева воды и водных растворов. ТЭНы для воды, как правило, имеют более высокую удельную мощность.
• O: Для нагрева движущегося воздуха со скоростью потока более 6 м/с.
• S: Для нагрева спокойного воздуха или других газовых сред.
• L: Используется для нагрева литейных форм.

Вариации и аналоги:

Понимание спектра доступных моделей позволяет сделать более информированный выбор:

• ТЭН 80А13/2,0 Z Ф2 220В: Аналогичная форма и диаметр, но с меньшей мощностью (2,0 кВт), что может быть предпочтительно для меньших объемов или более чувствительных масел.
• ТЭН 265 А13/3,15 Z 380: Модель с более высокой мощностью (3,15 кВт) и длиной (1230 мм), предназначенная для трехфазных систем (380 В) и крупных промышленных установок, с межосевым расстоянием 50 мм.
• ТЭН 250 В13/2,5 Z 220: Точное совпадение по основным параметрам с целевой моделью, подтверждающее стандартность и распространенность данной конфигурации.

Оптимизация выбора ТЭН F2 для промышленных и коммерческих задач

Выбор оптимального ТЭНа F2 для масляной среды требует анализа конкретных потребностей бизнеса, включая объем нагреваемой среды, требуемую скорость нагрева, доступное пространство для установки и бюджетные ограничения.

Основные области применения:

• Промышленные масляные нагреватели: Включают котлы для нагрева технологических масел, теплообменники, системы подготовки трансформаторного масла в энергетике, а также смазочные системы для крупного станочного оборудования.
• Бытовая и коммерческая техника: Эффективно используются в промышленных фритюрницах, электрических плитах с масляным теплоносителем и различных типах масляных радиаторов, где требуется точный контроль температуры и безопасность.
• Специфические условия: Для высокоинтенсивного нагрева или работы с вязкими маслами, где естественная конвекция недостаточна, рекомендуется использовать ТЭНы в паре с системами принудительной циркуляции. Это обеспечивает более равномерный нагрев, предотвращает локальные перегревы и увеличивает общую эффективность системы.

Преимущества ТЭН формы F2 для масляных сред:

• Компактность: Межосевое расстояние 75 мм позволяет интегрировать нагреватель в ограниченные пространства и создавать плотные нагревательные блоки, что критически важно для экономии места в промышленных установках.
• Равномерный нагрев: U-образная форма обеспечивает более равномерное распределение тепловой энергии по объему масла по сравнению с одиночными прямыми ТЭНами.
• Низкая удельная мощность: Конструкция специально адаптирована для масляных сред с пониженной удельной мощностью, что значительно снижает риск перегрева, обугливания масла и пожарной опасности, продлевая срок службы как ТЭНа, так и нагреваемой среды.

Сравнение с другими формами ТЭН для масляных сред:

Матрица выбора масляных ТЭН по критериям эксплуатации и стоимости владения

Принятие решения о закупке нагревательных элементов для B2B-сегмента всегда базируется на комплексном анализе технических характеристик, эксплуатационных издержек и потенциальных рисков. Представленная ниже матрица поможет руководителям и техническим специалистам оценить различные варианты ТЭН для масляных сред.

После детального анализа технических аспектов и критериев выбора нагревательных элементов для масляных сред, необходимо перейти к практическим вопросам внедрения, оптимизации эксплуатации и стратегического управления жизненным циклом оборудования, чтобы обеспечить долгосрочную эффективность и безопасность инвестиций.

Продвинутая практика и внедрение масляных ТЭН: от установки до эксплуатации

Эффективное использование масляных ТЭН F2 выходит за рамки простого выбора и покупки. Для C-уровня, VP/Head и PMM (Product Marketing Manager) специалистов важно понимание полной цепочки создания ценности, от тщательного планирования внедрения до поддержания операционной эффективности и минимизации рисков на протяжении всего срока службы. Данный раздел углубляется в лучшие практики, финансовые аспекты и стратегические решения, которые обеспечивают максимальную отдачу от инвестиций.

Пошаговая реализация: монтаж, пусконаладка и контроль безопасности

Правильный монтаж и эксплуатация являются фундаментом для долговечности и безопасности масляных ТЭН. Ниже представлен алгоритм, акцентирующий внимание на критических точках контроля.

1. Этап 1: Подготовка и предмонтажный аудит
   • Проверка изоляции: Перед установкой каждого ТЭНа необходимо измерить сопротивление изоляции между контактами и корпусом. Показатель должен быть не менее 0,5 МОм. Использование мультиметра обязательно. Отклонения могут свидетельствовать о повреждениях при транспортировке или дефектах.
   • Очистка поверхности: Установочное место и сам ТЭН должны быть очищены от пыли, грязи, масла или других загрязнений. Это предотвращает тепловую изоляцию, которая может привести к локальным перегревам.
   • Проверка совместимости: Убедитесь, что межосевое расстояние (75 мм для нашей модели) и тип резьбового соединения (G1/2″) ТЭНа полностью соответствуют монтажным отверстиям и фланцам в вашей системе.
2. Этап 2: Профессиональный монтаж
   • Установка штуцеров: Аккуратно вкрутите штуцеры G1/2″ в предусмотренные фланцы или корпус нагреваемого резервуара. Используйте уплотнительные материалы (ФУМ-ленту, паклю с герметиком), чтобы обеспечить полную герметичность соединения и предотвратить утечки масла.
   • Полное погружение: Критически важно обеспечить полное погружение активной нагреваемой части ТЭНа в масло. Для модели длиной 300 мм это означает, что не менее 250 мм трубки должны быть постоянно покрыты маслом. Неполное погружение ведет к перегреву, быстрому выходу из строя и возгоранию.
   • Ориентация ТЭНа: U-образная форма F2 должна быть ориентирована таким образом, чтобы обеспечить наилучшую циркуляцию масла вокруг нагревательных элементов.
3. Этап 3: Электроподключение и заземление
   • Подключение питания: Используйте надежные клеммники для подключения питающих кабелей к контактным стержням ТЭНа (резьба М4 или шпильки). Убедитесь в отсутствии ослабленных контактов, которые могут вызвать искрение и перегрев.
   • Соблюдение напряжения: Подключайте ТЭН к сети 220 В, соблюдая фазу и ноль. Для систем с несколькими ТЭНами рассмотрите балансировку фаз.
   • Заземление: Обязательно выполните заземление корпуса ТЭНа в соответствии с действующими нормами электробезопасности. Это ключевой элемент защиты от поражения электрическим током.
4. Этап 4: Пусконаладка и калибровка
   • Постепенный нагрев: Первое включение следует производить с постепенным увеличением мощности или контролем температуры, особенно если масло новое или имеет высокую вязкость.
   • Мониторинг температуры: Внедрите систему мониторинга температуры масла и, при возможности, поверхности оболочки ТЭНа. Использование термопар или высокоточных термореле с отсечкой при 240°C предотвратит перегрев.
   • Настройка терморегуляторов: Установите целевые значения температуры масла и настройте терморегуляторы для автоматического поддержания режима.

Чек-лист безопасности и эксплуатации:

• Исключите сухой ход: Убедитесь, что уровень масла всегда выше активной части ТЭНа. Используйте датчики уровня для автоматического отключения.
• Контроль температуры масла: Поддерживайте температуру масла ниже 200°C для длительной эксплуатации, чтобы минимизировать его деградацию и риск возгорания.
• Контроль давления: Убедитесь, что давление в системе не превышает 1,18 бар (1,18×10⁵ Па), чтобы избежать повреждения ТЭНа и утечек.
• Комплексная защита: Оснастите систему автоматическими выключателями, термореле с функциями аварийного отключения (например, при 240°C на оболочке).
• Ежегодная чистка: Регулярно осматривайте и очищайте поверхность ТЭНа от нагара и отложений, которые снижают теплопередачу и могут привести к перегреву.
• Мониторинг качества масла: Регулярно проверяйте состояние масла (вязкость, кислотное число, наличие примесей). Загрязненное масло ускоряет деградацию ТЭНа.
• Обеспечение циркуляции: Для вязких масел или больших объемов применяйте принудительную циркуляцию для предотвращения локального перегрева.

Экономическая эффективность и анализ TCO (Total Cost of Ownership)

Для руководителей проектов и финансовых директоров крайне важен расчет совокупной стоимости владения (TCO) масляными нагревательными элементами. TCO выходит за рамки начальной цены покупки и включает все затраты на протяжении всего жизненного цикла оборудования.

Компоненты TCO для масляных ТЭН:

1. Затраты на приобретение (CAPEX): Начальная стоимость самого ТЭНа. Для нашей модели (2,5 кВт, 300 мм) это ~2000–3000 руб. Учитывайте скидки при оптовых закупках (до 30–50% при заказе от 4 единиц).
2. Эксплуатационные расходы (OPEX):
   • Энергопотребление: Основная статья расходов. Эффективность ТЭНа (его способность быстро и равномерно нагревать масло без потерь) напрямую влияет на счета за электроэнергию.
   • Стоимость масла: Расходы на первоначальное заполнение системы и последующую доливку/замену. Правильно подобранный ТЭН с низкой удельной мощностью замедляет деградацию масла, продлевая интервалы его замены.
3. Расходы на обслуживание и ремонт:
   • Регулярная чистка: Затраты на рабочее время персонала и чистящие средства для удаления нагара.
   • Замена деталей: Стоимость запасных частей и труда на их замену (например, уплотнений, термореле).
   • Замена ТЭНа: Если срок службы (5000–10000 часов) истек или произошла авария. Неправильная эксплуатация (сухой ход, перегрев) может сократить этот срок в разы, значительно увеличивая TCO.
4. Затраты на простои (Downtime Costs):
   • Потеря прибыли из-за остановки производственной линии.
   • Затраты на экстренный ремонт и логистику.
   • Штрафы за несвоевременную поставку продукции.
5. Риски и страхование: Потенциальные убытки от пожаров, аварий, экологических происшествий, связанных с неисправностью нагревателя.

Формула TCO (упрощенная):

TCO = Цена_закупки + (Среднегодовые_OPEX * Срок_службы) + Среднегодовые_Обслуживание + Потенциальные_Потери_от_простоев

Пример: ТЭН за 2500 руб., служит 8000 часов (333 дня непрерывной работы). Если каждые 333 дня его приходится менять из-за неправильной эксплуатации, TCO будет резко расти. Использование ТЭНа из углеродистой стали в чистом масле снижает CAPEX, но для агрессивных масел, требующих нержавейки, первоначальные затраты выше, но TCO может быть ниже за счет увеличения срока службы и сокращения простоев.

Кейсы применения: Оптимизация нагрева в различных индустриях

Рассмотрим, как масляные ТЭН F2 применяются и оптимизируются в различных промышленных и коммерческих условиях.

• Кейс 1: Высокопроизводительные фритюрницы в сети быстрого питания

  Задача: Обеспечить быстрый и равномерный нагрев больших объемов растительного масла до 170-180°C, с минимизацией пригорания продукта и деградации масла. Требуется высокая надежность и легкая очистка.

  Решение: Использование нескольких ТЭН F2 Z 2,5 кВт с межосевым расстоянием 75 мм, изготовленных из нержавеющей стали AISI 304, встроенных в нижнюю часть фритюрной ванны. Низкая удельная мощность (менее 3 Вт/см²) предотвращает локальный перегрев, что критично для сохранения качества масла и исключения образования канцерогенных веществ. U-образная форма обеспечивает оптимальное распределение тепла и относительно легкую очистку поверхности. Система дополнена точными терморегуляторами и датчиками сухого хода, а также функцией принудительной циркуляции масла для равномерного нагрева.

  Результат: Увеличение срока службы масла на 20%, сокращение затрат на его замену, повышение качества приготавливаемой продукции и значительное снижение рисков пожара.

• Кейс 2: Системы подогрева трансформаторного масла в энергетических подстанциях

  Задача: Поддержание оптимальной температуры трансформаторного масла в зимний период для обеспечения стабильной работы высоковольтных выключателей и систем охлаждения трансформаторов. Требуется исключительная надежность, долговечность и минимальное обслуживание.

  Решение: Интеграция блочных ТЭН на базе элементов F2 Z мощностью 2,5-5 кВт (в зависимости от объема бака) из углеродистой стали. Учитывая большой объем масла и его высокую чистоту в трансформаторах, углеродистая сталь является достаточной. Блоки ТЭН устанавливаются в отдельный масляный контур с насосом для принудительной циркуляции. Используются усиленные фланцевые соединения и продвинутые системы мониторинга температуры и давления, а также датчики контроля сопротивления изоляции для раннего обнаружения потенциальных проблем.

  Результат: Стабильное поддержание рабочих температур масла даже в экстремальных условиях, предотвращение дорогостоящих аварий, связанных с замерзанием или чрезмерным загустением масла, снижение энергопотребления за счет точного регулирования.

• Кейс 3: Нагрев масла для систем смазки высокоточных станков с ЧПУ

  Задача: Поддержание вязкости смазочного масла на постоянном уровне для обеспечения точности обработки и продления срока службы высокоточного оборудования. Важна компактность системы нагрева.

  Решение: Установка одного или двух ТЭН F2 Z 2,5 кВт (или более низкой мощности, например, 2,0 кВт, если требуется очень мягкий нагрев) непосредственно в резервуары системы смазки. Межосевое расстояние 75 мм позволяет легко интегрировать нагреватель в уже существующие блоки. ТЭНы работают в паре с высокоточными PID-регуляторами, поддерживающими температуру масла с точностью до 0,5°C.

  Результат: Стабильная вязкость смазки, что критично для точности обработки на станках с ЧПУ. Снижение износа движущихся частей оборудования и продление его срока службы, минимизация брака продукции.

Оценка рисков и стратегии минимизации сбоев

Проактивное управление рисками — ключевой фактор для обеспечения бесперебойной работы и снижения эксплуатационных затрат.

• Риск: Перегрев оболочки ТЭНа и деградация масла.
  • Причины: Превышение удельной мощности (>3 Вт/см²), неполное погружение активной части, недостаточная циркуляция масла, образование нагара на поверхности ТЭНа.
  • Стратегии минимизации:
    • Тщательный выбор ТЭНа с удельной мощностью, соответствующей типу масла.
    • Обеспечение полного погружения ТЭНа и поддержание адекватного уровня масла.
    • Использование принудительной циркуляции для вязких масел.
    • Регулярная очистка поверхности ТЭНа от отложений.
    • Установка термореле и датчиков перегрева с автоматическим отключением.
• Риск: Коррозия металлической оболочки ТЭНа.
  • Причины: Применение агрессивных присадок в масле, наличие влаги или загрязнений, использование неподходящего материала оболочки (например, углеродистой стали в агрессивных средах).
  • Стратегии минимизации:
    • Выбор ТЭНа с оболочкой из нержавеющей стали (AISI 304, AISI 316) для агрессивных или долговечных применений, несмотря на более высокую начальную стоимость.
    • Регулярный контроль качества масла и его своевременная замена/фильтрация.
    • Предотвращение попадания влаги в систему.
• Риск: Выход из строя изоляции и короткое замыкание.
  • Причины: Попадание влаги внутрь ТЭНа из-за нарушения герметичности, механические повреждения, естественное старение изоляционного материала, неправильное подключение.
  • Стратегии минимизации:
    • Обеспечение высокого качества монтажа и герметизации соединений.
    • Защита ТЭНа от внешних механических воздействий.
    • Периодический контроль сопротивления изоляции.
    • Использование устройств защитного отключения (УЗО) в электрической цепи.
