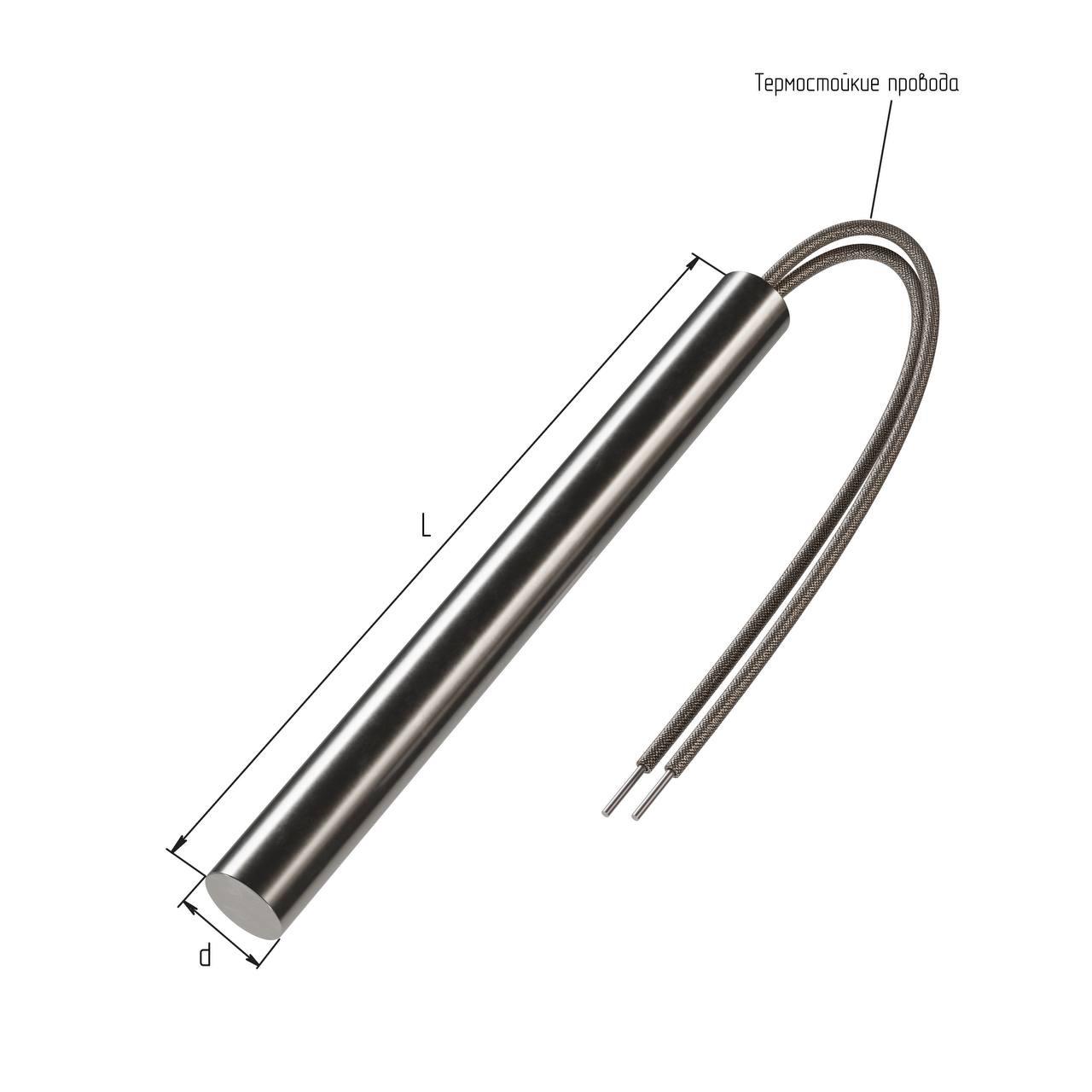

Тэн для красочного станка пальчиковый 12*125. Тэн Д12,6х127 мм, 415V, 400W

Тэн для красочного станка пальчиковый 12*125. Тэн Д12,6х127 мм,
415V, 400W Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструкция и технические характеристики пальчиковых ТЭНов

Основное устройство и материалы

Пальчиковый (патронный) ТЭН представляет собой электрический нагревательный элемент цилиндрической формы, целесообразно применяемый для локального нагрева металлических компонентов и жидкостей. В структуре нагревателей используется металлическая трубка, в которой помещаются термостойкие керамические втулки с отверстием для размещения нагревательной спирали. Спираль сама по себе изготавливается из высококачественной проволоки с повышенным электрическим сопротивлением, а термостойкая керамика обладает способностью выдерживать значительные тепловые нагрузки.

Материалы для изготовления корпусов этих нагревателей выбраны с учетом специфики их применения и необходимых характеристик. Наиболее распространенные из них:

• Нержавеющая сталь — гарантирует коррозионную стойкость и долговечность.
• Черная углеродистая сталь — оптимальна для менее требовательных условий эксплуатации.
• Медь и титан — лучшее решение для специализированных условий с экстренной эксплуатацией.

Типовые размеры и стандартизация

Пальчиковые ТЭНы имеют стандартизированные диаметры: 6, 7, 8, 8.5, 9, 9.5, 9.7, 10, 12, 12.5, 12.6, 12.7, 16, 18 и 20 миллиметров. В контексте кромкооблицовочного оборудования наиболее востребованы диаметры в диапазоне 8-12.5 мм, обеспечивающие идеальный компромисс между эффективностью нагрева и габаритами, позволяющими их установку в ограниченном пространстве клеевой ванны.

Длина нагревателей, используемых в кромкооблицовочных станках, варьируется от 30 до 350 миллиметров, причем наиболее популярные варианты находятся в диапазоне 100-200 миллиметров.

Характеристики нагревателей серии Ø12-12,6 мм

Мощностные и электрические параметры

Нагреватели с диаметром 12 мм представлены в широком диапазоне мощностных характеристик, от 200 Вт до 800 Вт при напряжении 220 В, что обеспечивает возможность гибкого выбора для разных применений. Для трехфазной сети (380-415 В) имеются модели с увеличенной мощностью.

Плотность мощности

Плотность мощности для пальчиковых ТЭНов диаметра 12 мм, работающих при 400 Вт, составляет около 8-10 Вт/см². Для сравнения, модели диаметром 10 мм с аналогичной мощностью имеют плотность 10-12 Вт/см², что указывает на более интенсивный нагрев и необходимость особого внимания к эффективности теплоотвода.

Назначение и область применения

Нагрев клеевых ванн кромкооблицовочного оборудования

Основное назначение пальчиковых ТЭНов диаметром 12-12.6 мм заключается в обеспечении своевременного нагрева и поддержания стабильной температуры в клеевых ваннах кромкооблицовочных станков. Эти нагреватели обеспечивают достаточную мощность для быстрого разогрева клея и поддерживают постоянную температуру во время производственного процесса, что критически важно для достижения высокого качества кромления.

Совместимость со станками

ТЭНы серии 12х128 мм с мощностью 400 Вт применяются в таких известных моделях оборудования, как:

• Итальянские станки: Filato (FL-130, FL-140, FL-430, FL-5000, FL-6000 RS), Optima 264
• Немецкие производители: Homag, BRANDT, Holz-Her, SCM, Ostermann
• Австрийские станки: Holzher Sprint, Lange
• Российское оборудование: Бурлак
• Японские и корейские модели: различные производители промышленного оборудования
• Другие известные бренды: EdgeMatic, Forward, WoodTec, IMA, Cehisa, Challenge

Модель ТЭНа Ø12,6х127 мм с напряжением 415 В и мощностью 400 Вт представляет собой специализированный вариант для трехфазных сетей, соответствующих европейским стандартам.

Конструктивные особенности и типы подключения

Системы токовывода

Пальчиковые ТЭНы предлагаются с различными способами подключения:

• Тип 1 — термостойкие провода длиной 20-30 см для непосредственного подключения;
• Фланцевое соединение — для интеграции в специализированные узлы;
• Резьбовое соединение (штуцеры) — для установки в подготовленные отверстия.

Стандартная длина выводных проводов составляет 20-30 см, что удобно для монтажа в клеевые ванны различного размера.

Материал изоляции и температурные характеристики

Выводные провода изготавливаются из термостойких материалов, которые выдерживают высокие температуры в непосредственной близости от нагреваемого элемента. Максимальная рабочая температура для нагревательной спирали, как правило, составляет 500-600 °С. Однако фактические температуры в режиме работы в клеевой ванне значительно ниже (120-180 °С в зависимости от используемых клеев).

Критические аспекты эксплуатации

Обеспечение теплового контакта

При эксплуатации патронных ТЭНов важно контролировать соблюдение плотного контакта нагревателя с нагреваемой поверхностью. Даже минимальные воздушные зазоры между оболочкой ТЭНа и дном клеевой ванны могут привести к чрезмерному нагреву спирали и наполнителя, что в свою очередь может спровоцировать выход нагревателя из строя. Это становится одной из основных причин преждевременного отказа таких устройств.

Условия работы и надежность

ТЭНы для кромкооблицовочного оборудования подвержены значительным динамическим нагрузкам, вызванным вибрациями от работы станков, а также циклическим тепловым нагрузкам. Для повышения надежности в подобных условиях производители интегрируют специальные решения и прогрессивные материалы, которые значительно увеличивают срок службы этих компонентов.

Стандартные последовательности и диапазоны мощностей

Для ТЭНов диаметром 12 мм при напряжении 220 В стандартный ряд мощностей включает: 200, 250, 300, 350, 400, 500, 600 Вт. Для трехфазной сети (380-415 В) диапазон мощностей расширяется и включает: 160, 200, 300, 400, 500, 630, 1000 Вт и более.

Выбор между напряжением 220 В и 400-415 В зависит от типа электроснабжения на объекте. Трехфазные системы (380-415 В) обеспечивают лучшее распределение нагрузки, особенно для мощных нагревателей, однако требуют соответствующего оборудования и монтажа.

Качество изготовления и гарантийные условия

Пальчиковые ТЭНы для кромкооблицовочного оборудования в большинстве случаев поставляются без гарантии от производителей, поскольку они являются расходными компонентами, которые подвержены естественному износу. Срок службы при правильной эксплуатации варьируется от 1 до 3 лет, в зависимости от интенсивности использования, типа клея и качества теплового контакта.

Рекомендации по выбору и замене

При выборе пальчикового ТЭНа для кромкооблицовочного станка следует учитывать следующие факторы:

1. Точный диаметр исходного элемента (12, 12.5, 12.6 мм и т.д.);
2. Точная длина для правильной установки в клеевой ванне;
3. Напряжение питания — совпадение с электроснабжением оборудования (220 В или 380-415 В);
4. Необходимая мощность в зависимости от объема клеевой ванны и требуемой скорости нагрева;
5. Материал корпуса — нержавеющая сталь считается предпочтительной для среды с клеями.

При замене изношенного ТЭНа необходимо строго следовать параметрам оригинального элемента, поскольку отклонения в размерах или электрических характеристиках могут привести к некорректной работе оборудования и повреждению системы управления температурой.

Условия воздействия на оборудование

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Условия воздействия на оборудование

Температурные и химические условия

Пальчиковые ТЭНы работают в условиях повышенных температур и потенциального воздействия различных химикатов, что может влиять на их долговечность и производительность. Чтобы минимизировать риск коррозии и других повреждений, важно учитывать следующее:

• Состав клеевых растворов — некоторые клеи могут содержать агрессивные химические вещества, которые могут повреждать материалы, использованные в конструкции ТЭНов. Рекомендуется применять нагреватели из нержавеющей стали в условиях сильного воздействия коррозионных факторов.
• Температурный режим — важно следить за температурой нагрева, находящейся в оптимальных пределах (120-180 °С). Превышение этого диапазона может привести к перегреву и преждевременному выходу из строя нагревателя.

Влияние механических нагрузок

Механические нагрузки, создаваемые производственным процессом, также играют важную роль в эксплуатации пальчиковых ТЭНов. Вибрации и удары могут привести к физическому повреждению нагревателей, поэтому важно учитывать:

• Устойчивость к вибрациям — использование материалов и конструктивных решений, которые способны выдерживать динамические нагрузки.
• Методы установки — правильная установка и крепление нагревателя в клеевой ванне способствуют снижению риска механических повреждений.

Управление температурой и компенсация изменений

Системы контроля температуры

Эффективное управление температурой в клеевых ваннах критически важно для обеспечения качественного производственного процесса. Для достижения этого рекомендуется внедрение следующих технологий:

• Терморегуляторы — использование прогрессивных систем контроля, позволяющих поддерживать стабильную температуру и избегать перегрева.
• Датчики температуры — интеграция датчиков позволяет отслеживать температуру клея в реальном времени и автоматически регулировать мощность нагрева ТЭНа.

Компенсация изменений температуры

Изменения температуры в процессе работы могут возникать из-за различных факторов, таких как внешний климат или состав клея. Для этого необходимо:

• Настройка параметров нагрева — корректировка настроек ТЭНа в зависимости от условий эксплуатации и характеристик используемого клея.
• Использование многоканальных систем контроля — система, позволяющая одновременно отслеживать и регулировать температуру в нескольких зонах, может значительно улучшить эффективность процесса.

Инновации и тенденции в технологии ТЭНов

Необходимость адаптации к современным требованиям

С учетом тенденций рынка и развития технологии в области кромкооблицовочных станков, пальчиковые ТЭНы также эволюционируют. Актуальные исследования и разработки направлены на:

• Оптимизацию энергозатрат — разработка нагревателей с повышенной эффективностью, что приведет к снижению потребления электроэнергии.
• Устойчивость к внешним факторам — повышенные требования к устойчивости ТЭНов к химическим веществам и температурным изменениям.

Потенциал новых материалов

Использование новых материалов в производстве нагревательных элементов открывает новые горизонты:

• Композитные материалы — применение композитов может привести к улучшению структурной прочности и легкости нагревателей.
• Нанотехнологии — внедрение нанотехнологий в производство может значительно повысить свойства термостойкости и долговечности.

Обслуживание и уход за ТЭНами

Регулярная проверка и диагностика

Для обеспечения бесперебойной работы пальчиковых ТЭНов потребуется регулярное обслуживание:

• Осмотр на наличие повреждений — визуальная проверка на трещины и другие механические повреждения.
• Проверка температурных параметров — регулярная калибровка термодатчиков и терморегуляторов для гарантии точности температуры.

Устранение загрязнений

Загрязнения и отложения в области установки ТЭНов могут негативно сказаться на производительности. Для этого необходимо:

• Поддерживать чистоту — регулярная очистка области вокруг нагревателя от клеевых остатков и других загрязнений.
• Профилактика — использование защитных покрытий или фильтров для снижения риска загрязнения при производстве.

Таким образом, соблюдение правильного режимного плана эксплуатации и ухода за пальчиковыми ТЭНами поможет не только продлить срок их службы, но и значительно повысить качество и стабильность производственного процесса.
