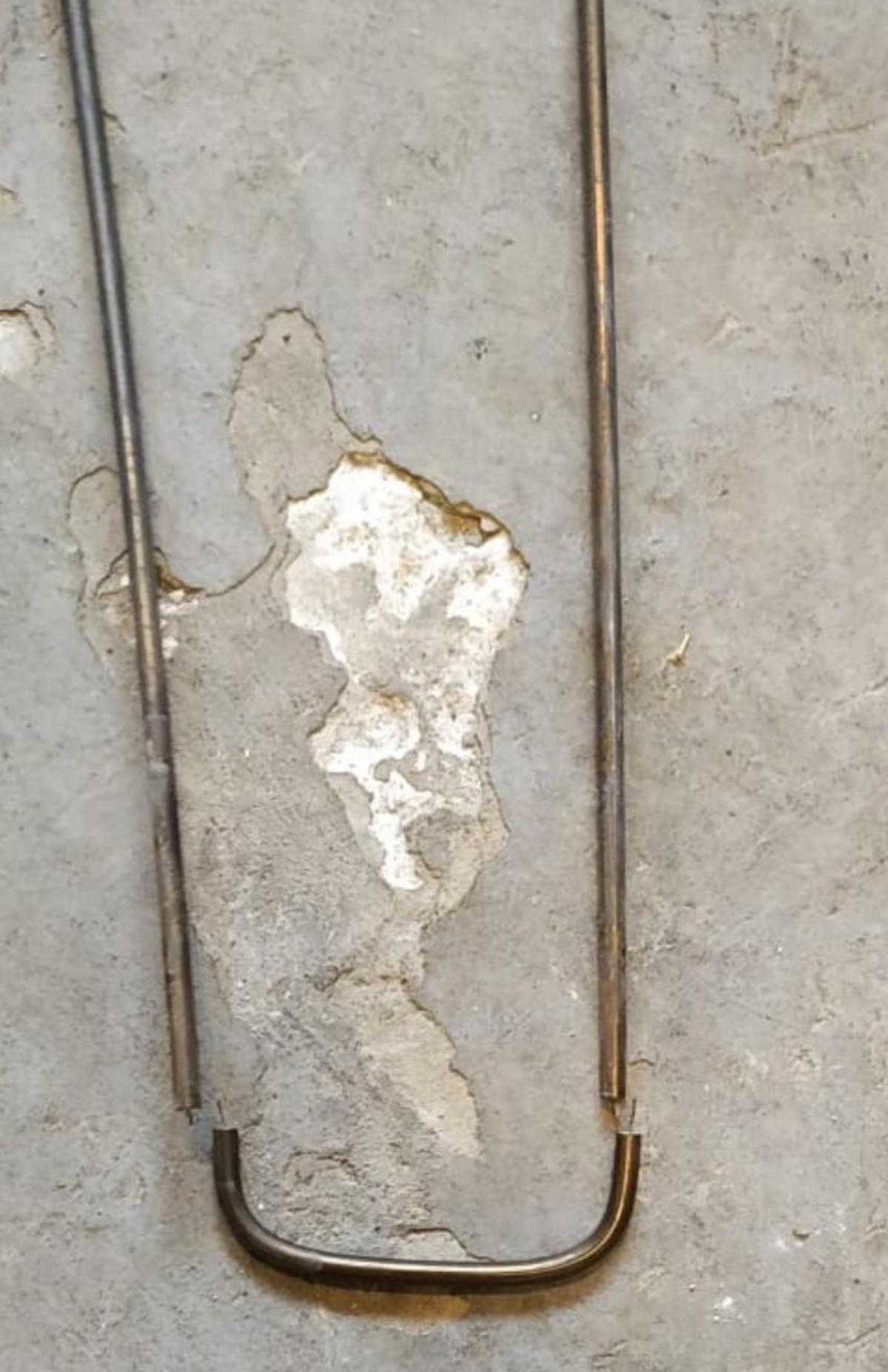

Тэн для испарителя. Общая длина тэна 2720 мм. Рабочая длина 2580 ( то что греет, в испарителе.) Ширина между нитками 135мм Диаметр 8 мм Нерж. Сталь. Место изгиба можно соединять проводами Мощность 2500 вт.

Высокоэффективные ТЭНы для промышленных испарителей: Анализ ключевых параметров и стратегического выбора

В условиях постоянно растущих требований к энергоэффективности и надежности промышленных холодильных систем, выбор комплектующих приобретает стратегическое значение. Одним из критически важных элементов, влияющих на бесперебойную работу и экономичность холодильного оборудования, является трубчатый электронагреватель (ТЭН), предназначенный для оттайки испарителей. В данном материале мы рассмотрим специфический тип ТЭНа с общей длиной 2720 мм, рабочей длиной 2580 мм, диаметром трубки 8 мм, расстоянием между спиралями 135 мм, мощностью 2500 Вт, выполненного из нержавеющей стали и имеющего конструктивную особенность — возможность соединения проводов в местах изгиба. Понимание его характеристик и преимуществ поможет принимать обоснованные решения для руководителей производственных и логистических комплексов, инженеров по закупкам и эксплуатации.

Ключевые конструктивные и эксплуатационные характеристики ТЭНов оттайки

Рассматриваемый ТЭН относится к категории промышленных трубчатых электронагревателей и обладает рядом специфических параметров, которые определяют его эффективность и сферу применения:

• Общая длина и рабочая длина: При общей длине 2720 мм, активная, или рабочая (греющая) длина, составляет 2580 мм. Это критический параметр, поскольку именно рабочий участок непосредственно участвует в теплообмене, эффективно обогревая поверхность испарителя. Большая рабочая длина указывает на предназначенность ТЭНа для крупных испарительных поверхностей, требующих равномерного и обширного нагрева.
• Диаметр трубки: Диаметр трубки 8 мм является стандартным для многих трубчатых нагревателей, применяемых в холодильных и охлаждающих системах. Этот размер обеспечивает оптимальное соотношение между механической прочностью элемента, эффективностью теплоотдачи и компактностью монтажа в ограниченном пространстве между ламелями испарителя.
• Материал корпуса: Использование нержавеющей стали в качестве материала корпуса является ключевым преимуществом. Нержавеющая сталь обеспечивает:
  • Высокую механическую прочность, устойчивость к вибрациям и ударным нагрузкам.
  • Исключительную коррозионную стойкость в условиях повышенной влажности, конденсации и воздействия агрессивных сред (например, очищающих химикатов), характерных для испарителей.
  • Долговечность и стабильность работы при температурах до 600 °C.
• Расстояние между спиралями (витками): Ширина между нитками нагревательной спирали (шаг) составляет 135 мм. Этот параметр влияет на равномерность распределения тепла по поверхности ТЭНа и, как следствие, на эффективность оттайки по всей площади испарителя. Оптимальный шаг предотвращает локальные перегревы и обеспечивает максимальное соприкосновение с элементами теплообменника.
• Мощность: Мощность 2500 Вт свидетельствует о высокой тепловой производительности. Такая мощность позволяет ТЭНу быстро и эффективно оттаивать значительные объемы инея и льда, предотвращая их накопление на поверхности теплообменника. Это напрямую улучшает эффективность теплообмена испарителя, снижает продолжительность циклов разморозки и, как следствие, уменьшает общие энергозатраты на поддержание температурного режима в холодильной камере.
• Особенности соединения: Возможность соединения проводов в местах изгиба — это важное конструктивное решение, обеспечивающее гибкость при монтаже. Оно позволяет адаптировать нагреватель к сложной геометрии испарителя, упрощает замену и ремонт отдельных секций без необходимости демонтажа всей системы, сохраняя при этом герметичность и электрическую безопасность.

Влияние технических параметров на производительность и операционные затраты

Выбор ТЭНа не сводится только к его номинальной мощности. Для принятия стратегического решения необходимо оценить, как каждый параметр влияет на общую производительность системы и совокупную стоимость владения (TCO — Total Cost of Ownership).

Например, большая рабочая длина ТЭНа (2580 мм) позволяет эффективно охватить значительную часть теплообменника, минимизируя «холодные зоны», где может образовываться наледь. Это ведет к сокращению количества необходимых нагревательных элементов и упрощению схемы подключения. Мощность 2500 Вт, в свою очередь, обеспечивает быстрый и полный цикл оттайки, что критически важно для предотвращения роста сопротивления теплопередаче из-за инея. Эффективная оттайка позволяет компрессору работать в оптимальных режимах, сокращая его износ и потребление электроэнергии.

Применение нержавеющей стали снижает риски коррозионных повреждений и, соответственно, уменьшает частоту внеплановых ремонтов и затраты на замену. Хотя первоначальные инвестиции в нержавеющие ТЭНы могут быть выше, их срок службы (оценочно на 30-50% дольше по сравнению с углеродистой сталью в агрессивных средах) и надежность окупаются за счет снижения эксплуатационных расходов и простоев. Гибкость монтажа благодаря соединениям в изгибах минимизирует трудозатраты и время на установку, особенно при работе с нестандартным оборудованием или в условиях ограниченного пространства.

Расчет ROI (Return on Investment) при выборе ТЭНа включает несколько ключевых факторов:

1. Экономия электроэнергии: Более эффективная оттайка и меньшее количество циклов разморозки могут снизить потребление энергии холодильной установкой на 5-15% (оценочно).
2. Сокращение затрат на обслуживание и ремонт: Долговечные компоненты из нержавеющей стали и продуманная конструкция сокращают расходы на замену и сервис на 10-25%.
3. Увеличение срока службы оборудования: Оптимальный температурный режим и отсутствие наледи снижают нагрузку на компрессор и другие элементы, продлевая их ресурс.
4. Минимизация потерь продукции: Стабильная работа холодильной цепи критична для сохранности скоропортящихся товаров, что напрямую влияет на рентабельность бизнеса.

Для примера, инвестиция в ТЭНы с улучшенными характеристиками может окупиться за 1-3 года, учитывая снижение операционных расходов и предотвращение потенциальных потерь. Экономический эффект от повышения надежности и сокращения простоев часто превосходит прямую экономию энергии, особенно для производств с высокой стоимостью простоя.

Сравнительный анализ: ТЭНы для испарителей в контексте B2B задач

На рынке представлено множество модификаций ТЭНов для испарителей. Сравнение предлагаемого элемента с типовыми аналогами позволяет выделить его стратегические преимущества для определенных сценариев B2B:

Таким образом, представленный ТЭН позиционируется как решение для масштабных и требовательных систем. Он обеспечивает не только высокую производительность оттайки, но и предлагает гибкость в установке, что позволяет инженерам и техническим специалистам создавать более эффективные и ремонтопригодные холодильные установки. Это особенно актуально для предприятий, где стоимость простоя оборудования критически высока, а требования к надежности и долговечности компонентов максимально жесткие.

Выбор подходящего ТЭНа — это лишь первый шаг на пути к созданию эффективной и отказоустойчивой системы оттайки. Дальнейшее повышение операционной эффективности и снижение рисков требуют глубокого понимания процессов внедрения, тонкостей эксплуатации и стратегий управления жизненным циклом компонента, к чему мы и перейдем в следующей части.

Внедрение и оптимизация систем оттайки: Управление жизненным циклом ТЭНов в B2B-контексте

После стратегического выбора ТЭНа, соответствующего специфическим требованиям промышленного испарителя, критически важными становятся вопросы его грамотного внедрения, последующей эксплуатации и обслуживания. Эффективная интеграция, продуманное управление и постоянный мониторинг значительно продлевают срок службы оборудования, минимизируют риски простоев и обеспечивают максимальную энергоэффективность холодильной инфраструктуры.

Пошаговая методология интеграции ТЭНов оттайки

Для успешной интеграции высокоэффективных ТЭНов в существующие или проектируемые холодильные системы рекомендуется следовать структурированной методологии, охватывающей все этапы от планирования до пусконаладки.

Этап 1: Детальное планирование и проектирование

На этом этапе формируется фундамент для всей дальнейшей работы. Важно учесть не только технические характеристики ТЭНа, но и специфику конкретного объекта.

• Оценка потребностей и аудит:
  • Определение типа и размера испарителя, его тепловой нагрузки.
  • Анализ текущего температурного режима камеры, влажности и периодичности оттайки.
  • Оценка условий окружающей среды (температурные перепады, агрессивные среды).
• Выбор оптимальной конфигурации и количества ТЭНов:
  • Исходя из геометрии испарителя, определяется наилучшая форма размещения ТЭНов (прямые, U-образные, Г-образные или использование гибких соединений в изгибах для адаптации).
  • Расчет необходимого количества ТЭНов для обеспечения равномерной оттайки по всей площади теплообменника.
• Электрические расчеты и схема подключения:
  • Расчет суммарной мощности и тока, выбор соответствующего сечения кабелей и защитной автоматики.
  • Определение схемы подключения (последовательное или параллельное) для достижения требуемой мощности и обеспечения надежности.
• Роли и артефакты:
  • Ответственные: Главный инженер проекта, инженер-проектировщик, специалист по энергоэффективности.
  • Артефакты: Техническое задание (ТЗ), детализированная схема размещения ТЭНов на испарителе, электрическая схема подключения, спецификация оборудования и материалов.

Этап 2: Профессиональный монтаж и подключение

Качество монтажа напрямую влияет на безопасность, долговечность и эффективность работы ТЭНа.

• Квалификация персонала:
  • Работы должны выполняться сертифицированными электромонтажниками и специалистами по холодильному оборудованию.
  • Обязательное соблюдение норм по охране труда и технике безопасности (ОТ и ТБ).
• Особенности монтажа:
  • ТЭНы должны быть надежно закреплены в предусмотренных креплениях, обеспечивая максимально плотный тепловой контакт с поверхностью испарителя для эффективной теплопередачи.
  • В случае использования гибких соединений в местах изгибов, крайне важно применять специализированные герметичные муфты и клеммы, устойчивые к влаге, низким температурам и вибрациям.
  • Защита стыков и проводов от механических повреждений и попадания конденсата.
• Проверка изоляции и заземления:
  • Тщательная проверка сопротивления изоляции между нагревательным элементом и корпусом ТЭНа перед подключением.
  • Обеспечение надежного заземления согласно действующим электротехническим нормам (ПУЭ — Правила устройства электроустановок, ГОСТ).
• Роли и артефакты:
  • Ответственные: Руководитель монтажной бригады, инженер по ОТ и ТБ.
  • Артефакты: Акты скрытых работ, протоколы замеров сопротивления изоляции, исполнительная документация.

Этап 3: Тестирование, пусконаладка и оптимизация

Завершающий этап, на котором проверяется работоспособность системы и ее соответствие проектным параметрам.

• Функциональное тестирование:
  • Контроль циклов оттайки, равномерности нагрева по всей поверхности испарителя.
  • Мониторинг параметров (температуры, влажности, энергопотребления) во время и после оттайки.
• Оптимизация циклов оттайки:
  • Корректировка продолжительности и периодичности циклов оттайки для минимизации энергопотребления и максимизации эффективности работы холодильной установки.
  • Использование датчиков для автоматического запуска оттайки по фактическому образованию инея, а не по фиксированному таймеру.
• Роли и артефакты:
  • Ответственные: Инженер по пусконаладке, эксплуатационный персонал.
  • Артефакты: Отчеты о пусконаладочных работах, протоколы испытаний, рекомендации по эксплуатации.

Управление жизненным циклом и снижение TCO

Эффективное управление ТЭНами на протяжении всего их жизненного цикла является ключевым фактором для минимизации TCO. Это включает не только выбор качественных компонентов, но и систематическое обслуживание, мониторинг и своевременную замену.

Кейсы применения и извлеченные уроки

Рассмотрим несколько сценариев применения ТЭНов с гибкими соединениями и высокой мощностью в различных B2B-контекстах, чтобы проиллюстрировать их практическую ценность.

Кейс 1: Крупный логистический центр (Enterprise-сегмент)

Проблема: Холодильные камеры площадью до 1000 м² с испарителями нестандартной формы сталкивались с проблемой неравномерной оттайки, что приводило к скоплению льда в труднодоступных зонах. Это вызывало снижение эффективности теплообмена, частые аварийные остановы для ручной очистки и, как следствие, увеличение энергопотребления на 18-20%.

Решение: Был разработан проект по модернизации, включающий замену существующих ТЭНов на элементы с общей длиной 2720 мм, мощностью 2500 Вт и возможностью соединения в местах изгиба. Это позволило создать индивидуальные конфигурации нагревательных элементов, идеально повторяющие сложную геометрию испарителей и обеспечивающие покрытие всех проблемных зон.

Результат: После внедрения было зафиксировано сокращение энергопотребления на 12-15% за счет оптимизации циклов оттайки. Интервалы между оттайками увеличились на 30%, а количество внеплановых простоев, вызванных наледью, уменьшилось на 60%. Гибкость конструкции также упростила обслуживание и сократила время на плановый ремонт.

Кейс 2: Небольшой производственный цех (SMB-сегмент)

Проблема: Небольшой цех по производству полуфабрикатов использовал холодильные агрегаты средней мощности с фиксированными ТЭНами. Отказ одного элемента требовал длительного поиска замены нестандартной формы или полной замены всего блока оттайки, что приводило к простоям и порче продукции.

Решение: Переход на ТЭНы с возможностью соединения проводов в местах изгибов позволил стандартизировать основные компоненты. Теперь, вместо поиска уникального элемента, сотрудники могут использовать базовые секции и адаптировать их под любую конфигурацию испарителя, что значительно упростило логистику запасных частей.

Результат: Затраты на ЗИП сократились на 25%, а время на ремонт и замену ТЭНа уменьшилось в среднем на 40%. Уровень порчи продукции из-за отказов оборудования сведен к минимуму, что критически важно для SMB с ограниченными ресурсами и высокой чувствительностью к потерям.

Кейс 3: Склад для регулируемых товаров (Пищевая/Фармацевтическая промышленность)

Проблема: Строгие санитарные нормы и требования к надежности оборудования в фармацевтической отрасли не допускают никаких компромиссов. Отказы ТЭНов из-за коррозии или нарушения герметичности могли привести к остановке производства, контаминации продукции и серьезным финансовым потерям.

Решение: Применение ТЭНов из высококачественной нержавеющей стали с усиленной герметизацией соединений и мощностью 2500 Вт стало стандартом. Такие элементы обладают повышенной устойчивостью к агрессивным моющим средствам и постоянной влажности, а их надежность подтверждена строгой сертификацией.

Результат: Полное соответствие требованиям стандартов GMP (Good Manufacturing Practice). Отсутствие рисков простоя оборудования из-за отказов ТЭНов и связанных с этим финансовых потерь. Долгосрочная надежность и предсказуемость работы системы оттайки обеспечили непрерывность бизнес-процессов и сохранение качества дорогостоящей продукции.

Чек-лист для оценки поставщика ТЭНов

Выбор поставщика ТЭНов является не менее важным, чем выбор самого оборудования. Для руководителей и специалистов по закупкам предлагается следующий чек-лист:

1. Сертификация и соответствие стандартам: Подтверждение соответствия продукции ГОСТ, ТУ, международным стандартам качества (например, ISO 9001).
2. Возможность кастомизации: Готовность поставщика изготавливать ТЭНы по индивидуальным техническим заданиям, включая специфические длины, формы и мощности.
3. Сроки поставки и наличие ЗИП: Оцените средние сроки поставки и наличие критически важных запасных частей на складе.
4. Техническая поддержка: Наличие квалифицированной технической поддержки, консультаций по подбору, монтажу и эксплуатации.
5. Гарантийные условия: Срок гарантии на продукцию и условия ее исполнения.
6. Отзывы и референции: Наличие положительных отзывов и кейсов от других B2B-клиентов.
7. Ценовая политика: Прозрачность ценообразования, возможность получения скидок при оптовых закупках или долгосрочном сотрудничестве.
