Тэн для вентилятора. Мощность 15 квт, напряжение 380 В

Эффективность промышленных систем воздушного нагрева: глубокий анализ выбора и эксплуатации ТЭНа мощностью 15 кВт, 380 В для вентиляторов

В современных промышленных и коммерческих системах вентиляции и обогрева выбор нагревательных элементов напрямую определяет энергоэффективность, надежность и безопасность эксплуатации. Особое внимание следует уделить трубчатым электронагревателям (ТЭНам) мощностью 15 кВт, работающим от трехфазной сети 380 В, как ключевому компоненту для высокопроизводительных вентиляторных систем. Этот сегмент оборудования критически важен для широкого спектра применений — от обогрева производственных цехов и складских помещений до сушильных установок и создания тепловых завес.

Для руководителей, инженеров, специалистов по закупкам и эксплуатации понимание технических характеристик, конструктивных особенностей и принципов интеграции таких ТЭНов является основополагающим для принятия обоснованных решений, минимизации операционных затрат и обеспечения стабильности производственных процессов.

Основные характеристики и архитектура ТЭНа 15 кВт, 380 В для вентиляторных систем

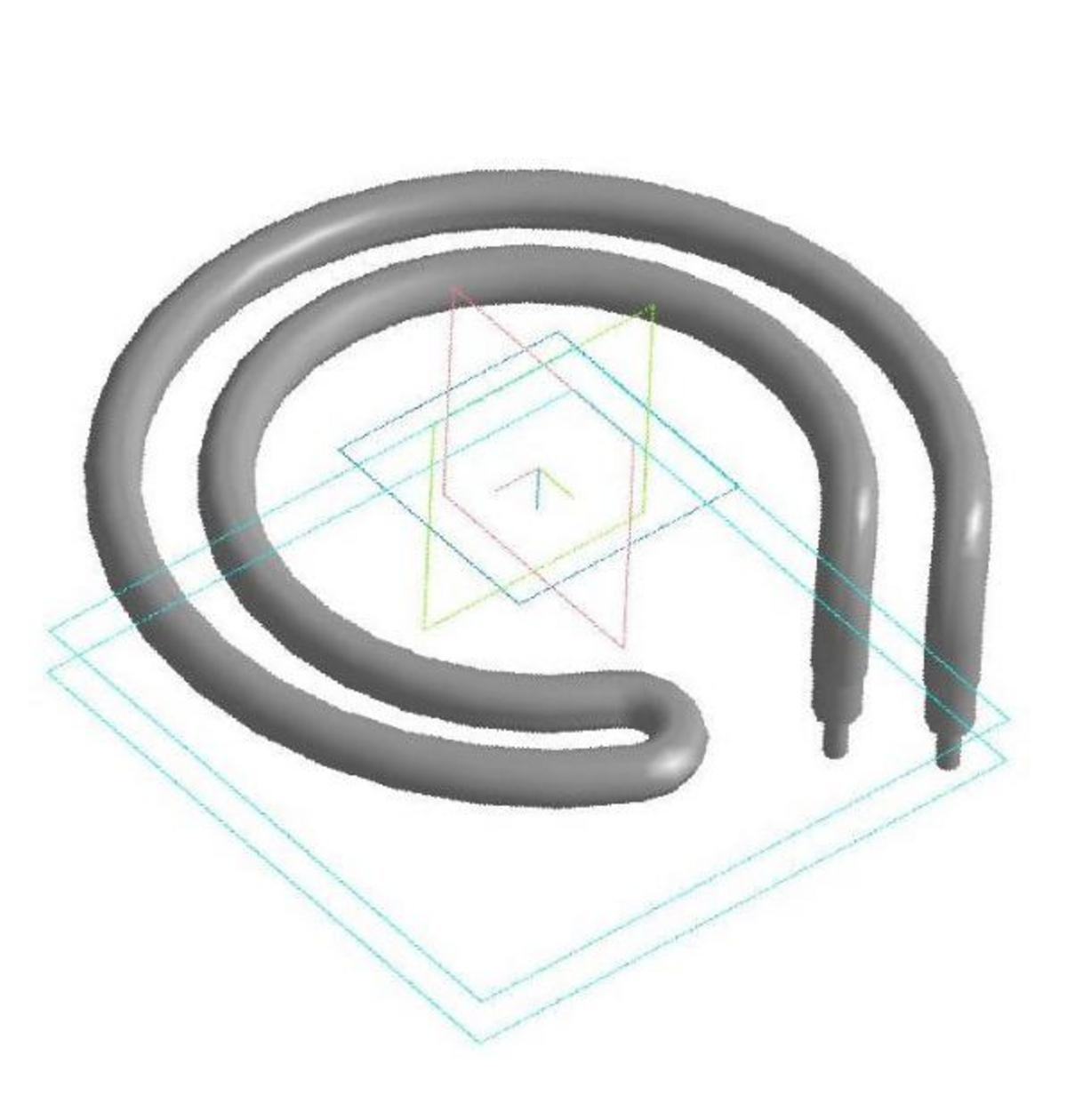

ТЭНы (трубчатые электронагреватели), предназначенные для мощных вентиляторных установок, представляют собой герметичные металлические трубки, внутри которых расположена нагревательная спираль из нихрома или фехраля. Пространство между спиралью и оболочкой заполняется плотно утрамбованным электроизоляционным порошком — чаще всего периклазом (оксид магния), обладающим высокой теплопроводностью и диэлектрическими свойствами. Такая конструкция обеспечивает эффективный отвод тепла от спирали к внешней оболочке и далее к нагреваемой среде (воздуху), одновременно гарантируя электрическую изоляцию.

• Мощность и напряжение: ТЭНы на 15 кВт для вентиляторов практически всегда рассчитаны на работу в трехфазной сети 380 В. Это стандартное напряжение для промышленного оборудования, позволяющее равномерно распределить нагрузку по фазам и избежать перегрузок в однофазных цепях, которые не способны обеспечить такую мощность без значительного увеличения токовой нагрузки и сечения кабелей. Подключение 15 кВт к однофазной сети 220 В потребовало бы тока порядка 68 А, что непрактично и экономически невыгодно из-за необходимости использования кабелей большого сечения и специализированных систем защиты.
• Трехфазное подключение: Для мощностей, превышающих 12 кВт, трехфазное подключение к сети 380 В является обязательным. В блоках ТЭНов часто используется схема соединения «треугольник» (Δ), при которой каждый нагревательный элемент подключается между двумя фазами. Это позволяет обеспечить номинальное напряжение 380 В на каждом элементе, что оптимально для его работы. Отсутствие необходимости в нейтральном (нулевом) проводе упрощает схему, однако требование обязательного защитного заземления (PE) остается критически важным для безопасности. При такой схеме ток в каждой фазе будет составлять примерно 22-25 А, что удобно для стандартных промышленных автоматических выключателей и пускателей.
• Классификация и исполнение: Конструктивно ТЭНы для вентиляторов — это трубчатые нагреватели. Их оболочка может быть гладкой или оребренной. Оребрение (дополнительные металлические пластины на поверхности трубки) значительно увеличивает площадь теплоотдачи, что крайне важно для повышения эффективности нагрева воздуха при принудительной конвекции, характерной для вентиляторных систем и калориферов. Это позволяет быстрее и равномернее нагревать большие объемы воздуха при меньшей температуре поверхности самого ТЭНа, что увеличивает срок службы и снижает риск перегрева.
• Материалы изготовления: Выбор материала оболочки ТЭНа зависит от условий эксплуатации.
  • Углеродистая сталь: Применяется для нагрева чистого, сухого воздуха, когда нет агрессивных сред и высоких требований к коррозионной стойкости. Более экономичный вариант.
  • Нержавеющая сталь (например, AISI 304, AISI 321): Предпочтительна для влажных, загрязненных или слегка агрессивных воздушных сред. Обладает повышенной коррозионной стойкостью и может выдерживать более высокие температуры, что увеличивает срок службы ТЭНа в сложных условиях. Для высокотемпературных приложений (свыше 400-500°C) могут использоваться специальные жаропрочные сплавы.

Принцип работы и функциональное назначение

Вентиляторные системы с ТЭНами 15 кВт преобразуют электрическую энергию в тепловую, нагревая проходящий через них воздух. Вентилятор обеспечивает принудительную циркуляцию, прогоняя воздушный поток через нагревательные элементы. Это позволяет достичь быстрого и равномерного распределения нагретого воздуха по объему помещения или технологического пространства. Такие системы являются основой для:

• Промышленных калориферов: для обогрева производственных цехов, складов, ангаров, теплиц, где требуется поддержание заданной температуры.
• Сушильных установок: где горячий воздух используется для удаления влаги из материалов, продукции или компонентов в различных отраслях — от пищевой промышленности до производства строительных материалов.
• Тепловых завес: устанавливаемых в дверных проемах крупных торговых центров, складов, производственных объектов для предотвращения проникновения холодного воздуха извне и поддержания комфортной температуры внутри.
• Систем воздушного отопления: где ТЭН выступает в качестве основного источника тепла, а вентилятор распределяет его по каналам.

Мощность 15 кВт указывает на значительную тепловую производительность, что соответствует потребностям крупных коммерческих и промышленных объектов, требующих быстрого и интенсивного нагрева больших объемов воздуха.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Основной компонент, преобразующий электрическую энергию в тепловую. Состоит из металлической оболочки, нагревательной спирали и диэлектрического наполнителя (периклаза).
• Периклаз (оксид магния): Инертный, высокотемпературный, электроизоляционный порошок, заполняющий ТЭН, обеспечивая электрическую изоляцию спирали и эффективную передачу тепла оболочке.
• Калорифер: Устройство для нагрева воздуха, в котором ТЭНы являются одним из типов нагревательных элементов. Вентиляторная система обеспечивает принудительную конвекцию.
• Трехфазная сеть 380 В: Стандартная промышленная электрическая сеть, обеспечивающая стабильное питание для мощного оборудования.
• Схема соединения «треугольник» (Δ): Один из двух основных способов подключения трехфазной нагрузки, при котором концы каждой обмотки (или ТЭНа) соединяются с началом следующей, формируя замкнутый контур. Напряжение на каждом элементе равно линейному напряжению сети.
• ППЭ (Поверхностная Плотность Энергии): Величина, характеризующая мощность, выделяемую на единицу площади поверхности ТЭНа (Вт/см²). Чем ниже ППЭ, тем меньше риск перегрева элемента и дольше срок его службы. Для воздушных ТЭНов ППЭ обычно не превышает 5-7 Вт/см².
• MTBF (Mean Time Between Failures – среднее время наработки на отказ): Показатель надежности оборудования, отражающий среднее время между последовательными отказами. Важен для планирования обслуживания и замены.
• TCO (Total Cost of Ownership – общая стоимость владения): Суммарные затраты на приобретение, установку, эксплуатацию, обслуживание и утилизацию оборудования на протяжении всего его жизненного цикла.

Сравнительный анализ ТЭНов для вентиляторных систем: выбор оптимальной конфигурации

Выбор конкретного типа ТЭНа для вентиляторной системы мощностью 15 кВт, 380 В требует комплексной оценки, учитывающей не только начальную стоимость, но и эксплуатационные расходы, срок службы, эффективность теплопередачи и специфику рабочей среды. Ниже представлена сравнительная таблица основных конфигураций.

Выбор между этими конфигурациями должен базироваться на тщательном анализе технического задания, условий эксплуатации, требуемой точности поддержания температуры, а также на оценке совокупной стоимости владения (TCO). Например, для систем с высокими требованиями к надежности и минимальным временем простоя, инвестиции в более дорогие блочные или оребренные ТЭНы оправдывают себя за счет снижения операционных расходов и продления межремонтных интервалов. Снижение ППЭ, обеспечиваемое оребрением, напрямую влияет на срок службы нагревательного элемента, что является ключевым фактором TCO.

Понимание фундаментальных принципов выбора и оценки конфигураций ТЭНов для вентиляторных систем является лишь первым шагом. Следующий этап включает в себя глубокую проработку вопросов архитектуры, пошаговой реализации, интеграции в существующие промышленные комплексы, а также эффективного управления жизненным циклом оборудования для достижения максимальной операционной эффективности и минимизации рисков.

Продвинутая практика и внедрение ТЭНов 15 кВт, 380 В: от проектирования до оптимизации

После стратегического выбора оптимальной конфигурации ТЭНа 15 кВт, 380 В для вентиляторных систем, ключевым аспектом становится его корректное внедрение и дальнейшая эксплуатация. Это охватывает архитектуру системы, детальный процесс реализации, интеграцию с промышленными контроллерами и системами мониторинга, а также стратегии обслуживания, направленные на максимизацию срока службы и минимизацию TCO. Недостаточно просто приобрести ТЭН — необходимо обеспечить его бесшовную работу в комплексной инфраструктуре.

Архитектура системы и инженерные решения

Интеграция ТЭНа мощностью 15 кВт в вентиляторную систему требует не только механического монтажа, но и продуманной электрической и управляющей архитектуры. Это гарантирует безопасность, энергоэффективность и соответствие производственным требованиям.

• Электрическая схема: Для мощности 15 кВт (и тока до 25 А на фазу) обязательно использование трехфазного подключения. Схема «треугольник» является предпочтительной для блоков ТЭНов. Она требует надежной защиты от коротких замыканий и перегрузок.
  • Автоматические выключатели: Для каждой фазы или общего ввода необходимы автоматические выключатели с номиналом, соответствующим расчетному току, но не менее 25-32 А с учетом пусковых токов и запаса.
  • Промежуточные пускатели (контакторы): Управляют подачей питания на ТЭНы, часто используются с тепловыми реле. Выбор пускателей должен соответствовать категории применения (AC-1 для резистивных нагрузок) и номинальному току.
  • Тепловые реле: Защищают ТЭНы от длительных перегрузок, контролируя ток в цепи. Настраиваются на ток, незначительно превышающий номинальный.
  • Заземление: Обязательное защитное заземление корпуса ТЭНа и всей электрической установки в соответствии с ПУЭ (Правилами устройства электроустановок) или местными стандартами безопасности.
• Система управления и автоматизации: Для эффективной и безопасной работы необходима автоматизация.
  • Регуляторы температуры: Терморегуляторы с ПИД-регулированием (Пропорционально-интегрально-дифференциальный) обеспечивают точное поддержание заданной температуры воздуха.
  • Датчики температуры: PT100, термопары или полупроводниковые датчики устанавливаются в воздушном потоке для обратной связи.
  • Термозащитные выключатели (термостаты безопасности): Автономные устройства, отключающие ТЭН при достижении критической температуры (например, 135°C), как правило, с ручным или автосбросом. Это критически важно для предотвращения перегрева и пожара, особенно при остановке вентилятора.
  • Блокировки: Электрические блокировки, которые гарантируют отключение нагрева при остановке вентилятора или нарушении воздушного потока. Например, реле потока воздуха.
  • SCADA/BMS интеграция: Для крупных промышленных объектов ТЭНы интегрируются в системы SCADA (Supervisory Control and Data Acquisition) или BMS (Building Management System) для централизованного мониторинга, управления и сбора данных о производительности и энергопотреблении.

Пошаговая реализация и ввод в эксплуатацию

Внедрение ТЭН-оборудования на промышленном объекте — это проект, требующий поэтапного подхода.

1. Анализ потребностей и проектирование (этап планирования):
   • Роли: Главный инженер, энергетик, технолог.
   • Артефакты: Техническое задание (ТЗ), расчеты теплопотерь, схема вентиляции, электрическая принципиальная схема, спецификация оборудования.
   • Действия: Определение точной мощности, выбор типа ТЭНа (оребренный, гладкий, кассетный), расчет диаметра и длины, подбор материалов оболочки, выбор управляющей автоматики и защитных устройств. Оценка TCO и ROI на основе выбранных решений.
2. Закупка и логистика (этап подготовки):
   • Роли: Отдел закупок, инженер-снабженец.
   • Артефакты: Коммерческие предложения, договоры поставки, логистические планы.
   • Действия: Выбор поставщика с учетом репутации, сертификации продукции (ГОСТ, ISO), сроков поставки и сервисной поддержки. Контроль качества поставляемого оборудования.
3. Монтаж и сборка (этап установки):
   • Роли: Монтажная бригада, инженер по монтажу.
   • Артефакты: Проект монтажных работ, акт выполненных работ.
   • Действия: Механический монтаж ТЭНов в калорифер или вентиляционную камеру. Электрический монтаж с соблюдением ПУЭ/ПТЭЭП (Правил технической эксплуатации электроустановок потребителей) и проектных схем. Подключение датчиков и управляющих устройств. Особое внимание на герметичность соединений и надежность заземления.
4. Пусконаладочные работы и испытания (этап ввода):
   • Роли: Инженер-наладчик, представитель заказчика.
   • Артефакты: Протоколы испытаний, акт ввода в эксплуатацию.
   • Действия: Проверка изоляции ТЭНов мегаомметром (сопротивление изоляции должно быть не менее 0.5 МОм). Проверка работы всех защитных блокировок (перегрев, остановка вентилятора). Тестовые запуски на разных режимах, калибровка температурных датчиков и регуляторов. Проверка соответствия фактической тепловой производительности проектной.
5. Эксплуатация и мониторинг (этап жизненного цикла):
   • Роли: Операторы, служба эксплуатации.
   • Артефакты: Журналы эксплуатации, данные мониторинга SCADA/BMS.
   • Действия: Постоянный мониторинг рабочих параметров (температура, ток, напряжение). Регулярная проверка состояния ТЭНов, кабельных соединений, защитной автоматики. Обучение персонала правилам эксплуатации и действий в аварийных ситуациях.

Кейсы и паттерны использования ТЭНов 15 кВт, 380 В

Рассмотрим типовые сценарии применения, иллюстрирующие выбор и внедрение ТЭНов.

1. SMB (Малый и средний бизнес): Обогрев складского помещения


   Задача: Поддержание температуры не ниже +10°C в складском помещении площадью 500 м² (высота 6 м) с умеренной проходимостью. Бюджет ограничен.

   Решение: Установка двух промышленных калориферов с оребренными ТЭНами по 15 кВт каждый. Выбор оребренных ТЭНов обусловлен необходимостью быстрого и эффективного нагрева больших объемов воздуха. Внедрена простая система управления с термостатом и реле потока воздуха для предотвращения перегрева при остановке вентилятора. Для снижения CAPEX выбраны ТЭНы из углеродистой стали. ROI достигается за счет поддержания оптимальных условий хранения товаров и комфорта персонала, предотвращая порчу чувствительной к холоду продукции. Оценка TCO показала, что чуть более дорогие оребренные ТЭНы окупаются за 1.5-2 года за счет более высокой эффективности и меньших энергозатрат по сравнению с гладкими аналогами.

2. Enterprise (Крупное предприятие): Сушильная камера для полимерных гранул


   Задача: Точное поддержание температуры +80°C ±2°C в сушильной камере объемом 30 м³ с циркуляцией влажного воздуха для подготовки полимерных гранул к экструзии.

   Решение: Использование блока из четырех ТЭНов по 15 кВт (общая мощность 60 кВт) из нержавеющей стали AISI 321 для обеспечения коррозионной стойкости и стабильности при высокой влажности. Применена многоконтурная система ПИД-регулирования температуры с несколькими датчиками и возможностью управления отдельными группами ТЭНов для максимальной точности. Интеграция с общей SCADA-системой предприятия для мониторинга, записи данных и предиктивного обслуживания. Высокий CAPEX оправдан критичностью процесса: отклонения температуры приводят к браку продукции. ROI оценивается через сокращение брака, увеличение производительности и продление срока службы оборудования благодаря точным режимам работы и продвинутой диагностике.

3. Regulated Industry (Регулируемая отрасль): Система микроклимата в фармацевтическом производстве (зона чистоты класса D)


   Задача: Поддержание строго заданных параметров температуры и влажности в зоне чистоты, где требуется отсутствие пыли и стабильность процессов.

   Решение: Применены специально разработанные ТЭНы 15 кВт из высококачественной нержавеющей стали с электрополированной поверхностью, минимизирующей адгезию частиц пыли. Использование блочной конструкции ТЭНов обеспечивает резервирование и легкую замену без остановки всего процесса. Система управления интегрирована в BMS здания и включает избыточные датчики, двойные контуры защиты от перегрева и алгоритмы автоматического переключения на резервные элементы при отказе. Все компоненты сертифицированы для использования в чистых помещениях. CAPEX выше среднего, но TCO снижается за счет чрезвычайно высокой надежности, соответствия жестким нормативным требованиям (GMP) и отсутствия простоев, которые в фармацевтике обходятся очень дорого.
