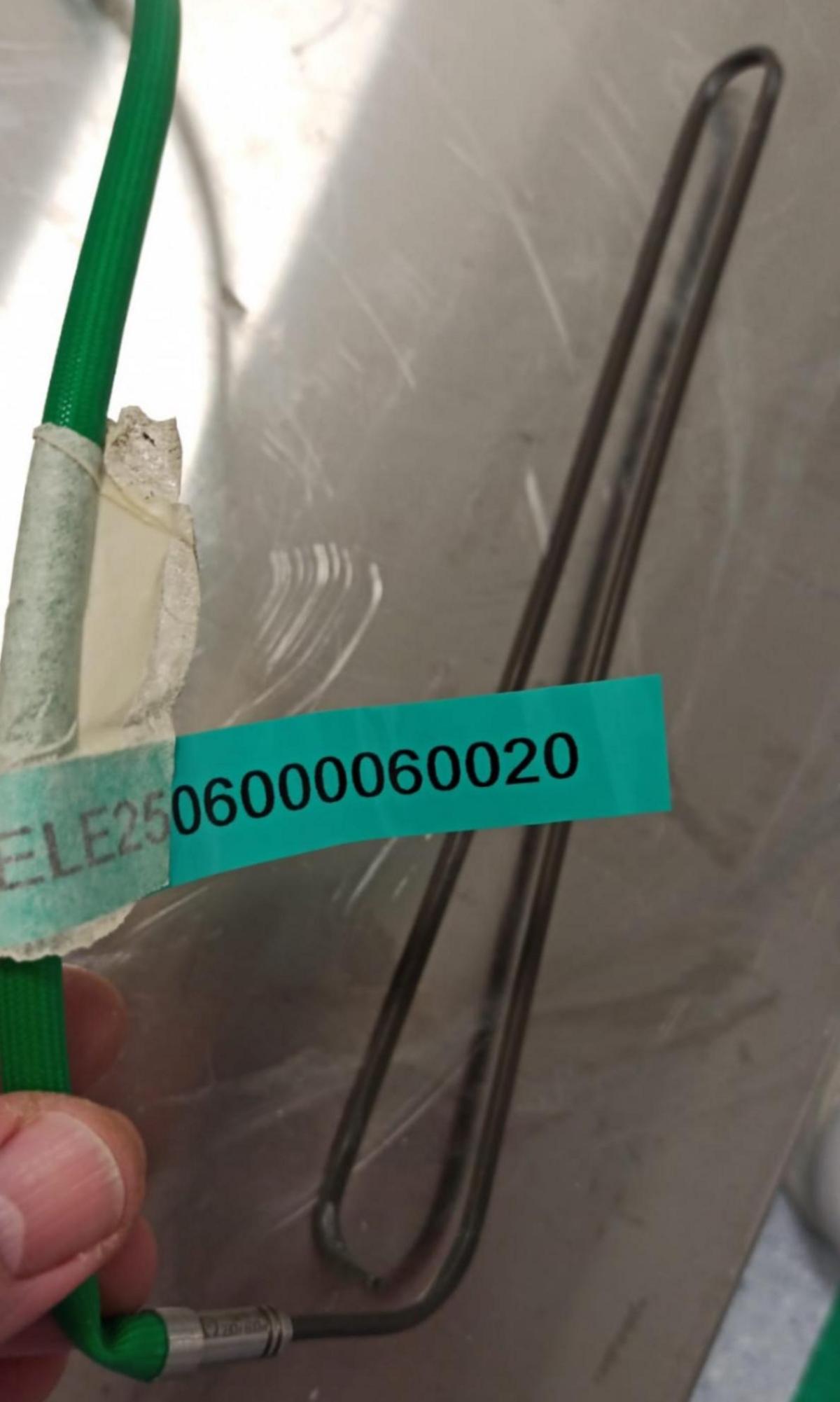

Тэн длина 80 см, размер 4 мм на 2 мм,  провод в оплетке от 1,5-2 м, напряжение 220В, мощность 800 Вт.

Выбор и внедрение ТЭН 80 см, 4 мм × 2 мм, 800 Вт, 220 В: стратегический подход для B2B-заказчиков

В условиях постоянно растущих требований к эффективности и надёжности промышленных процессов, выбор компонентов для систем нагрева становится критически важным. Трубчатые электронагреватели (ТЭНы), в частности модель с габаритами 80 см в длину, сечением 4 мм × 2 мм, мощностью 800 Вт и рабочим напряжением 220 В, представляют собой специализированное решение для узкого круга задач, где требуются компактность, точный контроль температуры и адаптируемость к специфическим средам. Это руководство предназначено для технических директоров, руководителей отделов закупок, инженеров-технологов и специалистов по эксплуатации, перед которыми стоит задача оптимизации затрат, повышения надёжности или разработки новых систем с эффективным теплообменом.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Электронагревательный прибор, преобразующий электрическую энергию в тепловую посредством нагревательного элемента (спирали) внутри металлической трубки.
• Сечение 4 мм × 2 мм (овальное/прямоугольное): Указывает на размеры поперечного разреза нагревательной трубки. Малые размеры обеспечивают высокую плотность мощности и возможность установки в ограниченном пространстве.
• Мощность 800 Вт: Электрическая мощность, потребляемая ТЭНом, определяющая скорость и интенсивность нагрева.
• Напряжение 220 В: Номинальное рабочее напряжение, соответствующее стандартной однофазной сети.
• Провод в оплётке 1,5–2 м: Электрический кабель с термостойкой изоляцией, предназначенный для подключения ТЭНа к источнику питания. Длина важна для гибкости монтажа.
• Термостат: Устройство для автоматического поддержания заданной температуры и защиты от перегрева.
• Сухой нагрев: Режим работы ТЭНа без теплопроводной среды (например, воды), что приводит к его быстрому перегоранию из-за критического повышения температуры спирали.
• IP-рейтинг (Ingress Protection Rating): Международный стандарт защиты оболочки электрооборудования от проникновения твёрдых предметов и воды. Для водяных ТЭНов критичны показатели IP65–IP67.
• ПУЭ (Правила Устройства Электроустановок): Комплекс нормативно-технических документов, регламентирующих требования к проектированию, монтажу и эксплуатации электроустановок в РФ.

Специфика применения ТЭН 800 Вт в B2B-сегменте: обзор возможностей и ограничений

ТЭНы с указанными характеристиками не являются универсальным решением для крупномасштабного промышленного нагрева, но демонстрируют высокую эффективность в нишевых задачах, где важна точность и компактность. Их основное назначение — точечный, локальный нагрев или поддержание температуры в системах с ограниченным объёмом рабочей среды. Ключевые области применения включают:

• Лабораторное и аналитическое оборудование: Нагрев реакционных смесей в небольших объёмах, поддержание стабильной температуры в термостатах, инкубаторах, анализаторах. Малый размер ТЭНа позволяет интегрировать его непосредственно в рабочие камеры или пробирки.
• Медицинская техника: Дезинфекция и стерилизация инструментов (в небольших автоклавах), подогрев жидкостей для инфузий, поддержание температуры в диагностическом оборудовании. Требуется высокая чистота материалов (нержавеющая сталь) и надёжность.
• Пищевая промышленность (малые производства): Подогрев воды или растворов в небольших ёмкостях, кипятильники для специализированных напитков, поддержание температуры в технологических линиях мелкосерийного производства.
• Оборудование для ОВКВ (Отопление, Вентиляция, Кондиционирование и Водоснабжение): Дополнительный подогрев воздуха в системах приточной вентиляции для предотвращения конденсации, поддержание температуры в дренажных системах или небольших тепловых завесах.
• Промышленные ёмкости и резервуары (малый объём): Подогрев технологических жидкостей, масел, химических реагентов в ограниченных объёмах до 10-15 литров, где важна быстрая реакция на изменение температуры.

Ограничения связаны, в первую очередь, с мощностью: 800 Вт не позволяет эффективно нагревать большие объёмы жидкостей или воздуха, что делает ТЭН непригодным для централизованных систем отопления или крупнотоннажных производств. Тем не менее, для точечных задач это преимущество, поскольку снижает пиковые нагрузки на электросеть и упрощает интеграцию.

Ключевые технические параметры и их влияние на эксплуатацию

Глубокое понимание технических характеристик ТЭНа позволяет принимать обоснованные решения на этапе проектирования и эксплуатации, минимизируя риски и оптимизируя затраты.

Обоснованный выбор ТЭН: методология для принятия решений

Выбор ТЭНа не должен основываться только на минимальной цене. Для B2B-сегмента критически важен комплексный анализ, учитывающий стоимость владения, надёжность, безопасность и соответствие технологическим требованиям. Предлагается следующая методология:

1. Определение требуемых параметров среды: Тип среды (вода, масло, воздух, химический раствор), её объём, начальная и конечная температура, желаемая скорость нагрева.
2. Расчёт необходимой мощности: На основе объёма и дельты температур, а также потерь тепла в системе. Для 800 Вт ТЭНа это обычно небольшие объёмы (до 15 л для воды).
3. Выбор материала трубки: Исходя из агрессивности среды, требований к коррозионной стойкости и теплопроводности.
4. Определение конфигурации и размеров: Длина 80 см и сечение 4х2 мм уже заданы, но необходимо убедиться, что они соответствуют геометрии нагреваемого объекта.
5. Уровень защиты (IP-рейтинг): Определяется условиями окружающей среды и контактом с жидкостями.
6. Требования к терморегуляции и безопасности: Наличие встроенного или внешнего термостата, защита от сухого хода, датчики перегрева, системы автоматического отключения.
7. Анализ стоимости владения (TCO): Сравнение первоначальных инвестиций (цена ТЭНа, монтаж, система управления) с эксплуатационными расходами (энергопотребление, стоимость замены, потери от простоев). Дорогой ТЭН с более высоким сроком службы и меньшим энергопотреблением может оказаться экономически выгоднее в долгосрочной перспективе.
8. Соответствие стандартам и сертификация: Важно убедиться, что продукт соответствует применимым отраслевым стандартам (ГОСТ, CE, UL) и имеет необходимые сертификаты для конкретного применения (например, пищевая или медицинская промышленность).

Пример: Сравнение ТЭН из разных материалов для нагрева 10 литров дистиллированной воды в лабораторных условиях.

Принципы функционирования и конструкционные особенности для долговечности

Конструкция ТЭНа, несмотря на свою кажущуюся простоту, является результатом инженерных решений, направленных на повышение эффективности и срока службы. Понимание этих принципов позволяет принимать более информированные решения о приобретении и эксплуатации.

Ключевые элементы и их роль:

• Металлическая трубка (оболочка): Основная функция — защита нагревательной спирали от внешних воздействий и обеспечение теплопередачи к среде. Выбор материала (нержавеющая сталь, медь) критичен для химической стойкости и механической прочности. Толщина стенки трубки (в случае 4х2 мм это очень малая толщина) влияет на плотность мощности и способность выдерживать давление.
• Нагревательная спираль (нихромовая проволока): Сердце ТЭНа, где происходит преобразование электроэнергии в тепло. Нихром (сплав никеля и хрома) выбран за высокое удельное электрическое сопротивление, что обеспечивает интенсивное выделение тепла, и устойчивость к высоким температурам. Диаметр и длина спирали точно рассчитаны для достижения заданной мощности и сопротивления при 220 В.
• Теплопроводный наполнитель (оксид магния, кварцевый песок): Выполняет двойную функцию:
  • Теплопередача: Эффективно передаёт тепло от горячей спирали к внешней оболочке ТЭНа.
  • Электроизоляция: Обеспечивает надёжную электрическую изоляцию спирали от металлической трубки, предотвращая короткие замыкания и утечки тока на корпус.

  Качество и плотность засыпки наполнителя напрямую влияют на равномерность нагрева, безопасность и долговечность ТЭНа. Некачественный наполнитель или неплотная засыпка могут привести к локальным перегревам спирали и преждевременному выходу элемента из строя.

• Контактные выводы: Место подключения внешнего электропитания. Должны быть надёжно изолированы и устойчивы к высоким температурам, особенно в зоне перехода от спирали к внешнему проводу.
• Провод в термостойкой оплётке: Обеспечивает безопасное и надёжное электрическое соединение. Термостойкая оплётка (например, из силикона или фторопласта) предотвращает повреждение изоляции при высоких температурах в зоне подключения ТЭНа.

Принцип работы основан на законе Джоуля-Ленца: при прохождении электрического тока через спираль с высоким сопротивлением выделяется тепло, которое затем эффективно передаётся через наполнитель и оболочку нагреваемой среде. Конструкция ТЭНа 4х2 мм требует особенно тщательного контроля за качеством наполнителя и оболочки, поскольку малая площадь поверхности означает высокую плотность мощности и, как следствие, повышенные требования к отводу тепла.

После того как стратегические аспекты выбора и основные технические параметры учтены, следующим этапом становится детальное планирование интеграции, обеспечение эксплуатационной надёжности и оптимизация процессов для достижения максимальной эффективности и возврата инвестиций в промышленных условиях.

Продвинутая практика и внедрение ТЭН 800 Вт в промышленных системах

Эффективное использование ТЭН 80 см, 4 мм × 2 мм, 800 Вт, 220 В в B2B-среде выходит за рамки простой установки. Оно включает в себя комплексный подход к проектированию, интеграции с системами управления, соблюдение жёстких стандартов безопасности и постоянный мониторинг для оптимизации энергопотребления и продления срока службы. Этот раздел фокусируется на практических аспектах внедрения и эксплуатации, обеспечивая системный взгляд на жизненный цикл нагревательного элемента.

Проектирование и интеграция: архитектурные аспекты

Для обеспечения максимальной эффективности и надёжности, внедрение ТЭНа должно быть частью тщательно спланированной архитектуры системы нагрева. Это включает не только физическую установку, но и интеграцию с элементами управления и безопасности.

• Оптимальное расположение ТЭНа:
  • В жидкостных средах: размещение на дне или в нижней части ёмкости для обеспечения естественной конвекции и равномерного нагрева всего объёма. Важно исключить зоны застоя жидкости.
  • В воздушных средах: ТЭН должен быть установлен таким образом, чтобы обеспечивать максимальный контакт с потоком воздуха, избегая прямого контакта с другими элементами системы без теплоизоляции.
• Тип монтажа:
  • Через штуцер или фланец: Наиболее надёжный метод для герметичных систем. Штуцеры с резьбой M12-M18 (или аналогичные) обеспечивают прочное крепление и предотвращают утечки. Важно использовать термостойкие уплотнительные материалы (например, силиконовые или фторопластовые прокладки).
  • Погружной монтаж: Для лабораторных установок и кипятильников, где ТЭН полностью погружается в нагреваемую среду.
• Интеграция с системами управления:
  • Термостаты: Использование прецизионных термостатов (цифровых или капиллярных) для поддержания заданной температуры с минимальными отклонениями. В B2B-применениях часто используются программируемые логические контроллеры (ПЛК) или специализированные ПИД-регуляторы (пропорционально-интегрально-дифференциальные), обеспечивающие высокую точность и стабильность.
  • Датчики температуры: Для обратной связи с регулятором. Термопары (например, типа K, J) или платиновые термометры сопротивления (RTD, Pt100/Pt1000) обеспечивают высокую точность измерения. Их расположение должно быть максимально близко к нагреваемой среде, но не в прямом контакте с поверхностью ТЭНа, чтобы измерять температуру среды, а не самого нагревателя.
  • Реле и контакторы: Для коммутации силовой цепи ТЭНа. При использовании ПИД-регуляторов часто применяются твердотельные реле (SSR – Solid State Relay), которые обеспечивают быстрое и бесшумное переключение, увеличивая срок службы системы управления.
• Заземление: Корпус ТЭНа должен быть обязательно заземлён в соответствии с ПУЭ (Правилами Устройства Электроустановок) для защиты персонала от поражения электрическим током в случае повреждения изоляции.

Обеспечение надёжности и безопасности эксплуатации

Безопасность является высшим приоритетом при работе с электронагревательным оборудованием. Риски включают поражение током, пожары и повреждение оборудования. Превентивные меры и правильные протоколы эксплуатации минимизируют эти риски.

• Защита от сухого нагрева:
  • Датчики уровня: Автоматически отключают ТЭН, если уровень жидкости падает ниже допустимого минимума. Это могут быть поплавковые, кондуктометрические или ультразвуковые датчики.
  • Датчики потока: В системах проточного нагрева предотвращают включение ТЭНа при отсутствии потока жидкости.
• Защита от перегрева:
  • Аварийный термостат (термовыключатель): Отдельный от основного регулятора термостат, настроенный на более высокую, но безопасную температуру. При её превышении он отключает ТЭН и может потребовать ручного сброса (восстановления), указывая на нештатную ситуацию.
  • Тепловые предохранители: Одноразовые устройства, которые расплавляются при достижении критической температуры, необратимо разрывая цепь.
• Электрическая защита:
  • Автоматические выключатели: Для защиты от коротких замыканий и перегрузок. Рекомендуемый номинал для 800 Вт при 220 В составляет 6-10 А.
  • Устройства защитного отключения (УЗО) / Дифференциальные автоматы: Защищают от поражения электрическим током, реагируя на утечки тока на землю. В промышленных условиях используются УЗО с током отсечки 30 мА.

Чек-лист по обеспечению безопасности и долговечности ТЭН в промышленной среде

1. ☑ Проверка заземления: Убедиться, что корпус ТЭНа надёжно заземлён.
2. ☑ Контроль уровня среды: Установлены и корректно работают датчики минимального уровня жидкости/среды.
3. ☑ Датчики перегрева: Наличие основного и аварийного термостатов (или термовыключателей) с раздельными точками срабатывания.
4. ☑ Электрическая защита: Автоматический выключатель и УЗО/дифференциальный автомат соответствуют номиналам и корректно подключены.
5. ☑ Соответствие материала среды: Материал трубки ТЭНа выбран строго под тип нагреваемой среды.
6. ☑ Визуальный осмотр: Регулярная проверка целостности оболочки ТЭНа и изоляции провода на предмет повреждений.
7. ☑ Отсутствие накипи/отложений: Периодическая очистка ТЭНа от накипи или других отложений, снижающих теплоотдачу и приводящих к перегреву.
8. ☑ Соответствие проводки: Сечение подводящего провода не менее 1,5 мм² (медь), термостойкая изоляция.
9. ☑ Плотность засыпки наполнителя: (При первичной приёмке) Убедиться в отсутствии пустот внутри трубки, чтобы исключить локальный перегрев.

Энергоэффективность и расчётные параметры: оптимизация затрат

В B2B-сегменте энергоэффективность напрямую влияет на операционные расходы. Точные расчёты и выбор оптимальных параметров позволяют минимизировать потребление электроэнергии и повысить рентабельность.

Расчёт времени нагрева и энергопотребления:

Для оценки производительности ТЭНа можно использовать формулы теплопередачи. Количество теплоты (\( Q \)), необходимое для нагрева жидкости, рассчитывается по формуле:

\( Q = mc\Delta T \)

Где:

• \( Q \) — количество теплоты, Дж (Джоули)
• \( m \) — масса нагреваемой среды, кг
• \( c \) — удельная теплоёмкость среды, Дж/(кг·°C). Для воды \( c \approx 4200 \, \text{Дж/(кг·°C)} \)
• \( \Delta T \) — изменение температуры, °C

Время нагрева (\( t \)) при заданной мощности ТЭНа (\( P \)), учитывая КПД (\( \eta \)) системы (обычно 0.95–0.98 для ТЭН в жидкости, 0.8–0.9 для воздуха):

\( t = \frac{Q}{P \times \eta} = \frac{mc\Delta T}{P \times \eta} \)

Пример расчёта для 800 Вт ТЭНа:
Предположим, необходимо нагреть 10 литров (10 кг) воды с 20°C до 80°C (\( \Delta T = 60 \, \text{°C} \)). Мощность ТЭНа \( P = 800 \, \text{Вт} \). КПД системы примем \( \eta = 0.95 \).

• \( Q = 10 \, \text{кг} \times 4200 \, \text{Дж/(кг·°C)} \times 60 \, \text{°C} = 2\,520\,000 \, \text{Дж} \)
• \( t = \frac{2\,520\,000 \, \text{Дж}}{800 \, \text{Вт} \times 0.95} = \frac{2\,520\,000}{760} \approx 3316 \, \text{с} \approx 55.2 \, \text{минут} \)

Энергопотребление за цикл: \( E = P \times t = 0.8 \, \text{кВт} \times (55.2 / 60) \, \text{часов} \approx 0.736 \, \text{кВт·ч} \).
Зная стоимость электроэнергии, можно рассчитать прямые затраты на каждый цикл нагрева. Оптимизация за счёт точного терморегулирования и снижения теплопотерь системы напрямую влияет на ROI.

Управление жизненным циклом ТЭН: от закупки до утилизации

Эффективное управление ТЭНами включает не только их установку, но и стратегический подход к закупкам, обслуживанию и утилизации.

• Стратегия закупок:
  • Выбор поставщика: Предпочтение следует отдавать производителям с подтверждённой репутацией, которые предоставляют техническую поддержку, гарантии и сертификаты качества. Важен доступ к техническим спецификациям и данным испытаний.
  • Оценка качества: При приёмке партии ТЭНов рекомендуется проводить выборочный контроль сопротивления изоляции (мегомметром) и сопротивления нагревательной спирали (мультиметром) для выявления производственных дефектов.
  • Запасные части: Для критически важных систем целесообразно поддерживать небольшой запас наиболее часто выходящих из строя ТЭНов или их аналогов для минимизации простоев.
• Эксплуатация и обслуживание:
  • Регулярная очистка: Основная причина снижения эффективности и выхода из строя водяных ТЭНов — образование накипи. В жёсткой воде необходима периодическая декальцинация или использование систем умягчения воды.
  • Мониторинг состояния: В рамках планово-предупредительного ремонта (ППР) следует контролировать ток потребления ТЭНа, сопротивление изоляции (особенно важно для предотвращения утечек тока), и общую производительность системы нагрева. Аномальные показания могут сигнализировать о надвигающейся неисправности.
• Утилизация: Отслужившие свой срок ТЭНы, содержащие металлы (нержавеющая сталь, медь) и керамические материалы, должны утилизироваться в соответствии с местными экологическими нормами. Возможность переработки компонентов может снизить воздействие на окружающую среду.

Кейсы применения: оптимизация процессов с ТЭН 800 Вт

Кейс 1: Прецизионный нагрев в фармацевтическом реакторе малого объёма

Задача: Поддержание температуры химической реакции в лабораторном микрореакторе объёмом 5 литров с точностью ±0.5 °C в диапазоне от 40 до 70 °C, с возможностью быстрой адаптации к изменяющимся протоколам.

Вызов: Ограниченное пространство для нагревательного элемента, требование к инертности материалов, минимизация градиентов температуры внутри реактора.

Решение: Использование ТЭН 80 см, 4 мм × 2 мм, 800 Вт из нержавеющей стали AISI 316L (для химической стойкости) с интегрированным Pt100 датчиком температуры. ТЭН был установлен в специально разработанном теплообменном контуре вокруг реакционной камеры. Управление осуществлялось через ПЛК с ПИД-регулятором, коммутация — через твердотельное реле.

Результат: Достигнута стабильность температуры ±0.2 °C. Компактность ТЭНа позволила точно разместить его в зоне максимальной эффективности. Снижено время набора температуры на 15% по сравнению с предыдущими решениями. Надёжность системы, обусловленная выбором материалов и точной автоматикой, позволила сократить число инцидентов и повысить воспроизводимость экспериментов.

Кейс 2: Поддержание температуры в узлах водоснабжения промышленного оборудования

Задача: Предотвращение замерзания водопроводных трубок диаметром 15 мм и небольших баков объёмом до 3 литров в условиях цеха с пониженной температурой (до +5 °C) в зимний период.

Вызов: Узкие места для монтажа, необходимость постоянного, но экономичного подогрева, высокая влажность.

Решение: ТЭН 80 см, 4 мм × 2 мм, 800 Вт с классом защиты IP67 (полная защита от воды и пыли). Нагреватель был размещён вдоль трубок и в баках, затем системы были покрыты дополнительной теплоизоляцией. Использовались термостаты, настроенные на включение при +8 °C и отключение при +15 °C. Провода подключались через влагозащищённые коробки.

Результат: Полностью исключено замерзание воды. Энергопотребление оптимизировано за счёт цикличной работы ТЭНов только при необходимости. Компактность элемента позволила интегрировать его в существующие узлы без значительной переделки инфраструктуры. Снижены затраты на ремонт и предотвращены простои оборудования из-за повреждений от замерзания.

Метрики эффективности и возврат инвестиций (ROI)

Для C-level и VP/Head уровней важно оценивать не только технические характеристики, но и экономический эффект. Оценка ROI помогает обосновать инвестиции в качественное оборудование и системы управления.

• Ключевые метрики:
  • Энергопотребление (кВт·ч/цикл или кВт·ч/месяц): Прямое измерение затрат на электроэнергию.
  • Время набора температуры (мин): Влияет на производительность процесса.
  • Простои из-за отказа ТЭНа (часы/год): Прямые и косвенные потери.
  • Стоимость обслуживания (руб/год): Включая очистку, замену.
  • Точность поддержания температуры (°C): Влияет на качество конечного продукта или стабильность процесса.
• Формула ROI:

  \( ROI = \frac{(\text{Экономия на энергопотреблении} + \text{Снижение затрат на обслуживание} + \text{Увеличение производительности} — \text{Общие инвестиции})}{\text{Общие инвестиции}} \times 100\% \)

Пример расчёта ROI: Инвестиции в более дорогой ТЭН из нержавеющей стали с точным термостатом (допустим, общие инвестиции на 3000 рублей выше, чем на бюджетный вариант).
Если это решение сокращает энергопотребление на 1500 руб./год (за счёт точного управления и меньшей накипи), снижает затраты на замену/обслуживание на 2000 руб./год (за счёт увеличения срока службы и меньшему образованию накипи), и предотвращает 10 часов простоя в год (косвенная экономия 5000 руб. от производства).

Экономия/выгода = 1500 + 2000 + 5000 = 8500 руб./год.

\( ROI = \frac{(8500 \, \text{руб./год} — 0 \, \text{руб.})}{\text{3000 \, руб.}} \times 100\% \approx 283\% \) за первый год.

Это показывает, что более высокие первоначальные инвестиции могут окупиться многократно в краткосрочной и среднесрочной перспективе.
