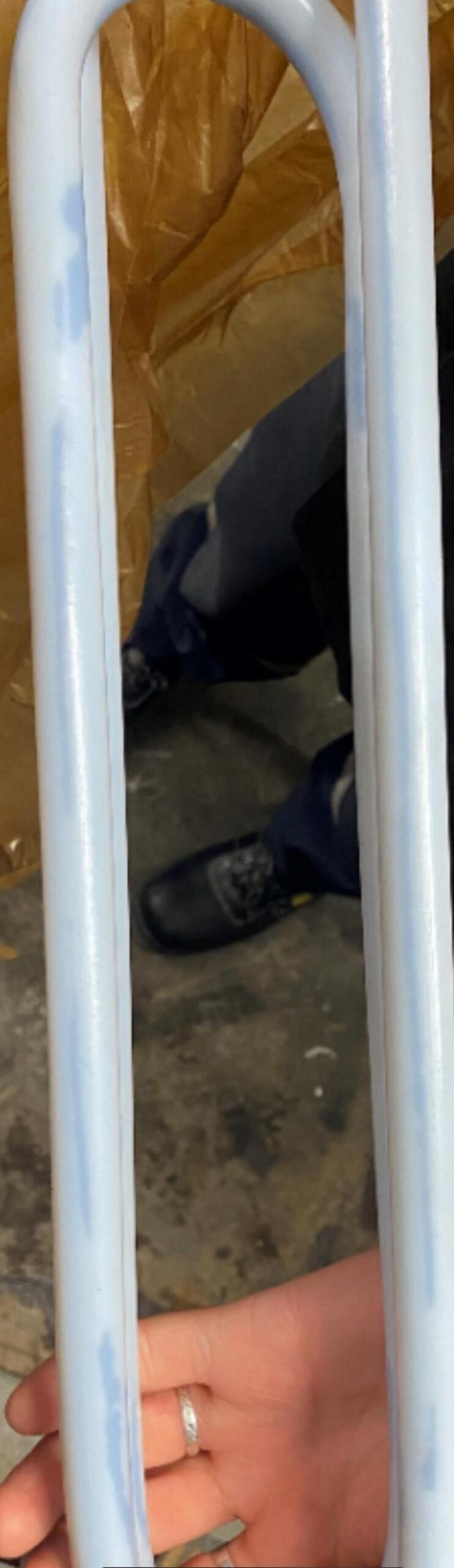

Тэн в форме скрепки. Рабочая среда: Гальванические ванны подготовки и нанесения покрытий (агрессивная среда, диапазон рН 4-12, максимальная температура в ваннах до 90 градусов).

Выбор и применение ТЭНов в форме скрепки для высокопроизводительных гальванических ванн

Обеспечение стабильного температурного режима в гальванических ваннах является критически важным фактором для качества наносимых покрытий, эффективности производственных процессов и экономической целесообразности. Трубчатые электронагреватели (ТЭНы), выполненные в форме скрепки, представляют собой одно из наиболее востребованных решений для нагрева агрессивных жидкостей в промышленных условиях. Их конструкция и адаптивность к различным химическим средам делают их предпочтительным выбором для предприятий, работающих с процессами цинкования, хромирования, никелирования и других видов электрохимического осаждения.

Решения о выборе, установке и эксплуатации ТЭНов напрямую влияют на операционные расходы (OpEx), срок службы оборудования, энергоэффективность и, как следствие, на общую рентабельность производства. Данный материал призван предоставить комплексное понимание ключевых аспектов, необходимых для принятия обоснованных решений как на стратегическом, так и на тактическом уровне.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Электрический прибор для преобразования электрической энергии в тепловую путём нагрева расположенной внутри металлической трубки спирали до высокой температуры.
• Форма «скрепка»: Конфигурация ТЭНа, изогнутая в виде петли или нескольких петель, что увеличивает площадь теплообмена при компактных размерах.
• Гальванические ванны: Ёмкости, используемые для проведения электрохимических процессов нанесения металлических покрытий на изделия, травления, обезжиривания или промывки.
• pH (показатель кислотности/щелочности): Величина, характеризующая концентрацию ионов водорода в растворе и определяющая его кислотность или щелочность. Для гальванических ванн критичен диапазон pH 4–12.
• Нихромовая спираль: Нагревательный элемент внутри ТЭНа, изготовленный из сплава никеля и хрома, обладающего высоким электрическим сопротивлением и жаропрочностью.
• Оксид магния (MgO): Компонент, используемый в качестве электрического изолятора и теплопроводника внутри трубки ТЭНа.
• Фторопласт (PTFE, политетрафторэтилен): Высокомолекулярное соединение, известное исключительной химической стойкостью к агрессивным средам. Применяется для оболочки ТЭНов в наиболее агрессивных растворах.
• Штуцер: Резьбовой патрубок, используемый для крепления ТЭНа к оборудованию и обеспечения герметичности.
• Фланец: Плоская деталь, обычно с отверстиями для болтов, предназначенная для герметичного и надёжного соединения частей трубопроводов или установки оборудования.
• Колбовый (сухой) способ установки: Метод, при котором ТЭН помещается в герметичную защитную колбу (например, из керамики или нержавеющей стали), которая уже погружается в нагреваемую среду. Исключает прямой контакт ТЭНа с раствором.
• Погружной (мокрый) способ установки: Метод, при котором ТЭН напрямую контактирует с нагреваемой жидкостью.

Конструктивные особенности и функционал ТЭНов в форме скрепки

ТЭНы в форме скрепки представляют собой специализированные нагревательные элементы, конструкция которых оптимизирована для работы в сложных промышленных средах. Ключевая особенность — изогнутая трубчатая форма, которая обеспечивает ряд преимуществ:

• Увеличенная площадь теплообмена: Многократное изгибание трубки позволяет значительно увеличить контактную поверхность с жидкостью в ограниченном объёме ванны. Это способствует более быстрому, равномерному и эффективному распределению тепла по всему объёму раствора, минимизируя образование локальных перегретых зон.
• Компактность: Форма «скрепка» позволяет разместить нагреватель высокой мощности даже в ваннах с ограниченными габаритными размерами или сложной внутренней конфигурацией, не нарушая технологические потоки и не мешая размещению деталей.
• Гибкость по мощности: Возможность варьировать количество витков (до 20 и более в индивидуальных заказах) напрямую влияет на общую длину нагревательного элемента и, соответственно, на его электрическую мощность. Это позволяет точно подбирать ТЭНы под конкретные объёмы ванн и требуемую скорость нагрева, оптимизируя энергопотребление.

Внутреннее устройство ТЭНа включает нихромовую спираль, которая генерирует тепло при прохождении электрического тока. Спираль герметично изолирована от внешней оболочки с помощью оксида магния (MgO) или, реже, кварцевого песка. Эти материалы обеспечивают высокую электрическую изоляцию при отличной теплопроводности, что крайне важно для безопасности и эффективности нагревателя. Внешняя трубка, контактирующая с агрессивной средой, изготавливается из различных материалов, выбор которых критически важен и рассматривается ниже.

Крепление ТЭНов осуществляется посредством резьбовых штуцеров или фланцев, которые обеспечивают надёжную фиксацию и герметизацию электрических контактов от воздействия агрессивной среды. Правильный выбор и монтаж этих элементов исключают утечки раствора и предотвращают короткие замыкания, увеличивая безопасность и ресурс оборудования.

Требования к нагреву в гальванических процессах

Гальванические ванны — это сердце многих промышленных производств, где на детали наносятся функциональные и декоративные металлические покрытия. Точное поддержание температуры раствора является залогом:

1. Качества покрытия: Температура напрямую влияет на скорость электрохимических реакций, структуру осаждаемого металла, его адгезию и равномерность распределения по поверхности изделия. Отклонения от заданной температуры могут привести к пористости, трещинам, изменению цвета или даже полному отсутствию покрытия.
2. Скорости процесса: Повышение температуры, как правило, ускоряет процесс осаждения металла, что критично для увеличения производительности. Однако превышение допустимых значений может привести к деградации раствора и нежелательным побочным реакциям.
3. Стабильности раствора: Многие гальванические растворы чувствительны к температурным колебаниям, которые могут вызвать выпадение осадка, изменение pH или разложение компонентов, сокращая срок службы раствора и требуя его частой корректировки или замены.

Основные типы ванн, где применяются ТЭНы:

• Подготовительные ванны: Для обезжиривания (удаление масляных и жировых загрязнений), травления (удаление оксидов и ржавчины) и промывки. Эти процессы часто требуют нагрева для повышения эффективности очистки.
• Операционные ванны: Непосредственно для электрохимического нанесения покрытий (никелирование, хромирование, меднение, цинкование, золочение). Здесь температурный режим наиболее строг.
• Заключительные ванны: Для пассивации (формирование защитной плёнки) или окончательной промывки.

Среда в этих ваннах крайне агрессивна — от сильнокислых до сильнощелочных растворов (pH 4–12), содержащих различные соли и комплексообразователи. Максимальная рабочая температура может достигать 90 °C, а в некоторых случаях и выше, что накладывает жёсткие требования к материалам нагревателей.

Сравнительный анализ материалов оболочки и методов установки для агрессивных сред

Выбор материала оболочки ТЭНа и метода его установки — это стратегическое решение, которое определяет надёжность, безопасность, долговечность и общую экономическую эффективность гальванического производства. Ошибки на этом этапе приводят к незапланированным простоям, высоким эксплуатационным расходам и рискам для персонала.

Материалы оболочки ТЭНа:

Основой для выбора является химический состав и pH рабочего раствора, а также его температура и наличие абразивных частиц.

Методы установки ТЭНа:

Выбор метода установки определяет не только удобство монтажа, но и эксплуатационные риски, требования к обслуживанию и потенциальный срок службы нагревателя.

1. Погружной (мокрый) способ:
   • Принцип: ТЭН напрямую погружается в нагреваемый раствор, что обеспечивает прямой и максимально эффективный теплообмен.
   • Преимущества: Высокая скорость нагрева, простота конструкции, относительно низкие начальные затраты на сам ТЭН (для нержавеющей стали).
   • Недостатки: Прямой контакт с агрессивной средой ускоряет коррозию материала оболочки, требует постоянного контроля её состояния. В случае пробоя оболочки возникает риск короткого замыкания, утечки тока в раствор и поражения персонала электрическим током. Требует частой замены в высокоагрессивных средах.
   • Применение: Ванны с неагрессивными или слабоагрессивными растворами (например, водные промывки, некоторые виды обезжиривания с pH 7–9), где срок службы оболочки не критичен или её замена проста и недорога.
   • Критические факторы: Чистота раствора (абразивные частицы могут повредить оболочку), наличие заземления, УЗО (устройство защитного отключения) в электросети.
2. Колбовый (сухой) способ:
   • Принцип: Нагревательный элемент помещается в защитную колбу (чехол) из коррозионностойкого материала (керамика, нержавеющая сталь специального сплава, титан, фторопласт), которая затем погружается в раствор. Сам ТЭН не контактирует с жидкостью.
   • Преимущества:
     • Максимальная защита от коррозии: Основной нагревательный элемент надёжно защищён от агрессивной среды, что значительно продлевает его срок службы.
     • Безопасность: Исключается риск попадания электрического тока в раствор при повреждении оболочки ТЭНа, так как он находится в сухой защитной колбе.
     • Удобство обслуживания: Замену ТЭНа можно производить без слива раствора из ванны, что сокращает время простоя и экономит дорогостоящие химикаты.
     • Повышенная надёжность: Защитная колба, как правило, более устойчива к механическим повреждениям и агрессивным средам.
   • Недостатки: Меньшая скорость нагрева (тепло передаётся через стенку колбы, что увеличивает тепловые потери), более высокая начальная стоимость системы (ТЭН + колба), требует более точных расчётов мощности из-за дополнительных тепловых потерь.
   • Применение: Ванны с высокоагрессивными кислотными и щелочными растворами (pH 0–4 и 10–14), где прямой контакт с нагревателем недопустим или экономически невыгоден из-за частой замены погружных ТЭНов. Оптимален для критических технологических процессов.
   • Критические факторы: Правильный выбор материала колбы, обеспечение хорошего теплового контакта между ТЭНом и колбой (часто используется теплопроводная смазка или песок), достаточная мощность ТЭНа для компенсации потерь.

При стратегическом планировании затрат (TCO) на протяжении 3-5 лет, колбовые системы, несмотря на более высокие первоначальные инвестиции, часто оказываются более экономически выгодными за счёт снижения частоты замены ТЭНов, минимизации простоев и уменьшения рисков для персонала.

После детального рассмотрения основ конструкции, материалов и методов установки ТЭНов в форме скрепки, перейдём к углублённому анализу их технических характеристик, практическим аспектам внедрения, расчёту экономической эффективности и примерам использования, что позволит оптимизировать выбор и эксплуатацию нагревательного оборудования в гальванических производствах.

Продвинутая практика и внедрение ТЭНов в гальванических системах

Эффективное управление тепловыми процессами в гальваническом производстве требует не только понимания базовых принципов, но и глубокой проработки технических характеристик, грамотного планирования внедрения и системного подхода к эксплуатации. Во второй части статьи мы сфокусируемся на деталях, которые позволяют максимизировать производительность, снизить операционные издержки и обеспечить бесперебойность технологических циклов.

Технические характеристики и их влияние на эксплуатационную эффективность

Каждая техническая характеристика ТЭНа играет роль в формировании его общего эксплуатационного профиля и должна быть рассмотрена в контексте конкретной задачи.

• Мощность (1–10 кВт и более): Это ключевой параметр, определяющий скорость нагрева раствора и его способность поддерживать заданную температуру. Недостаточная мощность приведёт к медленному нагреву и невозможности поддержания стабильной температуры, особенно при постоянном отборе тепла (например, за счёт циркуляции или испарения). Избыточная мощность ведёт к перерасходу энергии и потенциальному перегреву. Расчёт требуемой мощности должен учитывать объём ванны, начальную и конечную температуру, удельная теплоёмкость раствора, время нагрева, а также тепловые потери через стенки ванны и поверхность испарения.

  Ориентировочная формула для расчёта минимальной мощности:
  P = (V * C * ΔT) / (3600 * τ * η) + P_потерь
  Где:
  P – требуемая мощность, кВт
  V – объём раствора, л
  C – удельная теплоёмкость раствора, кДж/(кг·°C) (для воды ~4.2, для растворов может быть 3.5-4.0)
  ΔT – разница температур (конечная — начальная), °C
  τ – желаемое время нагрева, ч
  η – КПД нагревателя (обычно 0.95-0.98 для погружных, 0.85-0.92 для колбовых)
  P_потерь – тепловые потери ванны, кВт (определяются экспериментально или расчётом)

• Напряжение (220 В, 380 В трёхфазное): Выбор напряжения зависит от доступной электросети на производстве. Трёхфазные ТЭНы (380 В) более эффективны для систем высокой мощности, обеспечивая более равномерное распределение нагрузки по фазам и снижение пиковых токов.
• Диаметр трубки (8–18 мм): Влияет на жёсткость конструкции, прочность и, в некоторой степени, на скорость теплопередачи. Больший диаметр обеспечивает большую механическую прочность, но может незначительно снижать гибкость формы.
• Длина нагревателя (280–6000 мм): Определяется глубиной и шириной ванны, а также требуемой площадью теплообмена. Длинные ТЭНы в форме скрепки позволяют максимально использовать внутренний объём ванны.
• Количество витков (до 20): Прямо связано с длиной нагревателя и, следовательно, с мощностью и площадью теплообмена. Чем больше витков, тем выше мощность и равномернее распределение тепла.
• Метод крепления (резьбовые штуцеры, фланцы): Должен обеспечивать не только механическую надёжность, но и максимальную герметичность. Фланцевые соединения предпочтительны для крупных ванн и систем, требующих частой инспекции или замены, так как обеспечивают более прочное и герметичное крепление.
• Рабочая температура (до 90 °C): Необходимо убедиться, что выбранный ТЭН способен работать при требуемой температуре без потери своих характеристик и деградации материалов.

Пошаговая реализация: от выбора до ввода в эксплуатацию

Внедрение ТЭНов в гальваническое производство — это многоэтапный процесс, требующий комплексного подхода и чёткого планирования. Ниже представлен алгоритм, который поможет снизить риски и оптимизировать затраты.

1. Этап 1: Анализ потребностей и проектирование (1-2 недели)
   • Сбор данных: Точные параметры гальванических ванн (объём, геометрические размеры), химический состав растворов (pH, концентрация агрессивных компонентов), требуемый температурный режим (min/max, скорость нагрева), характеристики электросети.
   • Выбор материала оболочки:
     На основе данных о химической агрессивности раствора и температуры, используя сравнительную таблицу материалов из первой части.
   • Выбор метода установки: Погружной или колбовый, исходя из уровня агрессивности среды, требований к безопасности и удобству обслуживания.
   • Расчёт требуемой мощности: С учётом тепловых потерь и желаемого времени нагрева, используя приведённые формулы и экспертные оценки.
   • Определение геометрии ТЭНа: Количество витков, длина, диаметр трубки для оптимального размещения в ванне.
   • Разработка спецификации: Формирование полного технического задания (ТЗ) для поставщика, включающего все вышеперечисленные параметры.
   • Роли: Главный технолог, главный энергетик, инженер-проектировщик, руководитель производства.
   • Артефакты: Техническое задание, расчёт мощности, схема размещения ТЭНа.
2. Этап 2: Закупка и производство (2-8 недель, зависит от сложности и поставщика)
   • Выбор поставщика: Предпочтение отдавать производителям с опытом работы в гальванике, предоставляющим гарантии и сервисную поддержку, способным изготавливать ТЭНы по индивидуальным чертежам.
   • Заключение договора: Учёт сроков поставки, условий оплаты, гарантийных обязательств и условий технического обслуживания.
   • Контроль производства: При возможности — посещение производства или запрос фото/видео отчётов о ходе работ для верификации качества.
   • Роли: Отдел закупок, инженер по снабжению.
   • Артефакты: Договор поставки, график производства.
3. Этап 3: Монтаж и подключение (1-3 дня на один ТЭН)
   • Подготовка места: Очистка ванны, проверка креплений, обеспечение доступа к месту установки.
   • Установка ТЭНа: Строго по разработанной схеме, с соблюдением требований к герметичности соединений (резьбовые штуцеры, фланцы). Особое внимание к фторопластовым ТЭНам из-за их механической хрупкости — избегать чрезмерных усилий.
   • Электрическое подключение: С соблюдением ПУЭ (Правил устройства электроустановок), использование кабелей соответствующего сечения, установка УЗО (устройства защитного отключения) и автоматических выключателей. Проверка заземления всей системы.
   • Роли: Монтажная бригада, электрик, инженер по охране труда.
   • Артефакты: Акты монтажа, протоколы электроизмерений.
4. Этап 4: Пусконаладка и тестирование (1-2 дня)
   • Первичный запуск: Постепенный нагрев раствора до рабочей температуры под контролем.
   • Контроль параметров: Мониторинг температуры, потребляемой мощности, отсутствие утечек тока. Проверка стабильности работы терморегуляторов.
   • Обучение персонала: Инструктаж по безопасной эксплуатации и базовым процедурам обслуживания (регулярный осмотр, очистка).
   • Роли: Технолог, главный энергетик, операторы ванн.
   • Артефакты: Протокол пусконаладки, журнал учёта температуры.

Кейсы и паттерны успешного применения

Реальный опыт внедрения ТЭНов в форме скрепки демонстрирует их универсальность и эффективность при правильном подходе, позволяя достигать конкретных экономических и операционных преимуществ.

• Кейс 1: Малое и среднее предприятие (SMB) — цех цинкования

  Задача: Заменить устаревшие паровые змеевики в ванне цинкования (объём 2 м³, pH 5-6, температура 40°C) на электрические нагреватели для повышения точности контроля температуры и снижения эксплуатационных затрат (OpEx).

  Решение: Установлены два ТЭНа в форме скрепки из титана мощностью по 5 кВт каждый (суммарно 10 кВт), погружного типа. Титан выбран из-за хорошей коррозионной стойкости к раствору цинкования. Погружной тип позволил снизить начальные инвестиции (CapEx) и обеспечил быстрый нагрев. Для компенсации тепловых потерь и точного контроля установлены терморегуляторы с PID-контролем.

  Результат:

  • Сокращение времени выхода на режим на 30%, что увеличило производственную гибкость.
  • Экономия энергопотребления на 15% за счёт более эффективного нагрева и точного поддержания температуры, благодаря чему сократились ежемесячные счета за электроэнергию.
  • Увеличение срока службы раствора на 20% благодаря отсутствию локальных перегревов, что снизило затраты на химикаты.
  • Снижение затрат на обслуживание на 40% (отказ от сложного парового оборудования и сопутствующего обслуживания).
  • ROI (Return on Investment) проекта достигнут за 1,5 года за счёт совокупной экономии.

• Кейс 2: Крупное промышленное предприятие — линия хромирования

  Задача: Модернизировать линию хромирования (объём 10 м³, pH < 1, температура 60°C) с крайне агрессивными кислотными растворами, где погружные ТЭНы из титана требовали ежегодной замены, вызывая дорогостоящие простои.

  Решение: Внедрена система из восьми ТЭНов мощностью по 8 кВт каждый (суммарно 64 кВт), установленных колбовым способом. Колбы изготовлены из фторопласта (PTFE) для максимальной химической стойкости. Сами ТЭНы — из нержавеющей стали, помещены в сухие фторопластовые колбы.

  Результат:

  • Продление срока службы ТЭНов в 3-4 раза (с 1 года до 3-4 лет), что снизило частоту закупок и замен.
  • Устранение необходимости слива раствора для замены нагревателей, что сократило время простоя на 80% (примерно 24 часа вместо 5 дней на замену одного комплекта), увеличив производственные часы.
  • Значительное повышение безопасности труда за счёт исключения прямого контакта электрического нагревателя с агрессивной средой, снижая риски аварий.
  • Несмотря на более высокие первоначальные инвестиции (CapEx) на 35% по сравнению с погружными, TCO (Total Cost of Ownership) снизился на 25% за 3 года благодаря снижению затрат на замену и простои.

• Кейс 3: Регулируемое производство — нанесение покрытий для медицины

  Задача: Обеспечить максимальную надёжность и безопасность нагрева для ванн с дорогими, высокочистыми растворами (объём 0.5 м³, pH 8-9, t=70°C), используемыми для нанесения покрытий на медицинские импланты. Недопустимы любые риски загрязнения раствора или утечки тока.

  Решение: Использованы ТЭНы в форме скрепки из нержавеющей стали AISI 316L мощностью 2 кВт каждый, установленные колбовым способом. Защитные колбы выполнены из чистого титана, что гарантирует полную инертность к раствору и исключительную коррозионную стойкость в случае непредвиденных изменений состава. Система оснащена двойными датчиками температуры и автоматической системой аварийного отключения.

  Результат:

  • Нулевые инциденты, связанные с отказом нагревателей или загрязнением раствора.
  • Высокий уровень соответствия нормативным требованиям (ISO 13485) благодаря надёжности и контролю.
  • Длительный срок службы оборудования и стабильность технологического процесса, что критично для дорогостоящих материалов и высокой добавленной стоимости продукции.
  • Колбовый метод позволяет проводить обслуживание ТЭНов без нарушения стерильности ванны, минимизируя риски контаминации.

Чек-лист: Выбор и внедрение ТЭНа в форме скрепки для гальваники

Для обеспечения оптимального выбора и беспроблемного внедрения нагревательного оборудования, руководителям и техническим специалистам рекомендуется пройти по следующему чек-листу:

1. Оценка рабочей среды:
   • Определены ли точные значения pH и химический состав раствора (наличие хлоридов, фторидов, концентрированных кислот)?
   • Известна ли максимальная рабочая температура и её потенциальные колебания?
   • Присутствуют ли в растворе механические примеси или абразивные частицы, способные повредить оболочку?
2. Расчёт и выбор ТЭНа:
   • Точно рассчитан необходимый объём ванны и требуемая мощность нагрева с учётом тепловых потерь и желаемой скорости выхода на режим?
   • Выбран оптимальный материал оболочки (нержавеющая сталь, титан, фторопласт) на основе химической агрессивности среды и бюджета?
   • Определён оптимальный метод установки (погружной или колбовый), сбалансировавший безопасность, удобство обслуживания и капитальные затраты (CapEx)?
   • Подобрана оптимальная длина и количество витков ТЭНа для эффективного размещения, не мешающего технологическому процессу?
   • Соответствуют ли номинальное напряжение и мощность ТЭНа параметрам доступной электросети на производстве?
3. Безопасность и надёжность системы:
   • Предусмотрено ли надёжное многоуровневое заземление всего оборудования и подключение через УЗО (устройство защитного отключения)?
   • Обеспечена ли абсолютная герметичность всех электрических соединений и мест крепления ТЭНа (штуцеры, фланцы)?
   • Установлены ли дублирующие системы контроля температуры и защиты от перегрева (например, независимые термостаты)?
   • Разработан ли чёткий график регулярного осмотра, очистки и технического обслуживания нагревателей и их колб?
   • Обучен ли персонал действиям в случае нештатных ситуаций (пробой, утечка)?
4. Экономическая эффективность и TCO:
   • Произведён ли детальный расчёт ROI (Return on Investment) или TCO (Total Cost of Ownership) для выбранного решения на срок от 3 до 5 лет?
   • Оценены ли потенциальные потери от простоев при альтернативных решениях (стоимость простоя, упущенная выгода)?
   • Сравнены ли долгосрочные эксплуатационные расходы (энергопотребление, стоимость замены, обслуживания)?
5. Выбор поставщика и сервис:
   • Выбран ли проверенный поставщик с подтверждённым опытом работы в гальванике и надёжной репутацией?
   • Предлагает ли поставщик достаточные гарантии на продукцию и качественное сервисное обслуживание (техническая поддержка, консультации, оперативная замена)?
   • Имеет ли поставщик возможность изготовления нестандартных решений по индивидуальным требованиям?
