Тэн в образный: секреты эффективного отопления раскрыты

Что такое «образный» ТЭН и почему форма имеет решающее значение

ТЭНы называют «образными» или трубчатыми из-за их способности принимать любую конфигурацию — от прямых стержней до сложных изгибов в форме буквы U, П, Г или даже спиралей. Это главное преимущество: конструкция определяется не только оборудованием, но и средой работы — водой, воздухом, маслом или газом. Стандартные формы производятся по ГОСТу на простых линиях, что обеспечивает быструю регламентированную сборку для типовых задач. Например, одинаковые по форме ТЭНы используются как в бытовых бойлерах, так и в промышленных экструдерах, отличаясь лишь габаритами.

Ключевые стандартные формы ТЭНов для отопления:

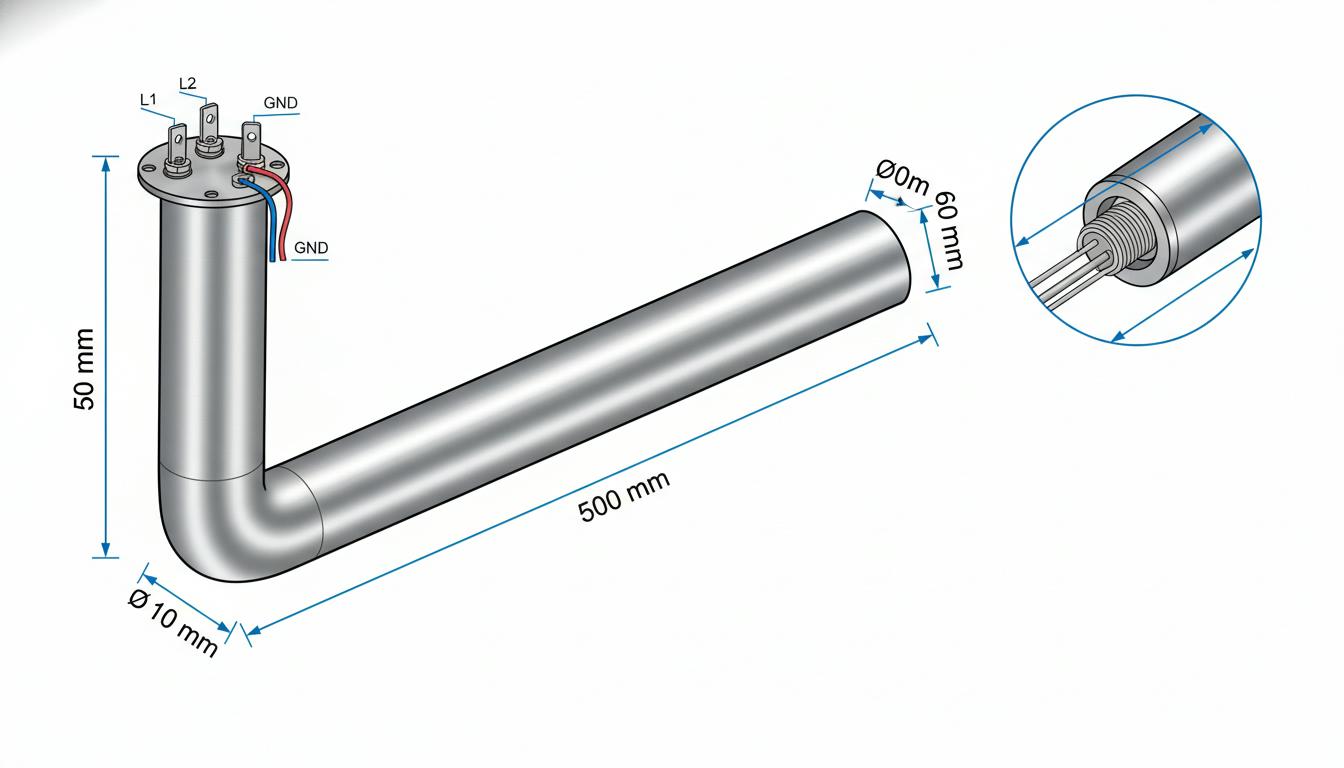

• Прямые ТЭНы: Идеальны для вставки в радиаторы или узкие резервуары. Длина от 280 мм до 6000 мм, диаметр трубки 8–18 мм.
• U-образные и П-образные: Популярны в электрокотлах и водонагревателях для равномерного распределения тепла. В видео по замене U-образных ТЭНов показано, как они легко меняются под 220 В или 380 В.
• Гибкие ТЭНы (типа GC-Flex): С никелевой оплеткой, нагревают до 600°C, подходят для пресс-форм и равномерного прогрева в системах с циркуляцией.
• Ребристые воздушные ТЭНы: Оребрение из нержавеющей или углеродистой стали увеличивает площадь теплообмена в 2–3 раза, усиливая конвекцию воздуха. П-образный ребристый ТЭН на 2 кВт из нержавейки — классика для воздушного отопления.

Форма напрямую влияет на теплоотдачу: изогнутые варианты лучше распределяют нагрев в ограниченном пространстве, минимизируя локальный перегрев. Для водяных систем длина ТЭНа должна быть на 10–15 см меньше радиатора, чтобы избежать контакта с стенками и обеспечить циркуляцию.

Типы ТЭНов: мокрые, сухие и их роль в эффективном отоплении

Все ТЭНы делятся на открытые (мокрые) и закрытые (сухие), плюс масляные варианты. Мокрые ТЭНы контактируют с водой напрямую: нихромовая спираль внутри медной или стальной трубки заполнена оксидом магния или кварцевым песком для изоляции и теплоотвода. Тепло от спирали передается трубке, нагревая жидкость — принцип работы в чайниках, стиралках и радиаторах.

Сухие ТЭНы изолированы герметичной колбой с фланцем (эмалированным для антикоррозии). Они не касаются воды, передавая тепло через стенку, что предотвращает накипь и повышает КПД. Преимущества сухих ТЭНов в электрокотлах:

• Равномерный нагрев воды, экономия энергии за счет быстрого распределения тепла.
• Универсальность: для домов, коммерции, ГВС.
• Долговечность: защита от коррозии и накипи, КПД выше за счет излучения.

Сухие ТЭНы выигрывают в системах с жесткой водой: накипь откладывается на колбе, а не на спирали, продлевая жизнь на годы.

Принцип работы и секреты максимальной эффективности

Работа ТЭНа проста: ток по нихромовой нити (сопротивление) нагревает спираль, тепло через диэлектрик (MgO) передается трубке. Формула мощности: P = U × I, где U — напряжение (220/380 В), I — ток по спирали. В трехуровневой сети подключают «звездой» (220 В на ТЭН) или «треугольником» (380 В). Терморегуляторы и датчики отключают при достижении температуры, цикл: нагрев до порога — пауза — повтор.

Секреты эффективности:

1. Оребрение: Ребристая лента увеличивает поверхность, теплоотдача в воздух растет в разы, окупает доплату.
2. Материалы: Нержавейка для агрессивных сред, медь для быстрого нагрева, титан для коррозии.
3. Подбор мощности: 1 кВт на 10 м². Для радиатора: чугунная секция — 180 Вт (нужно 6 секций на 1 кВт ТЭНа), биметалл — 165 Вт (7 секций). Объем: 1 кВт греет 15 л воды.
4. Циркуляция: Насос + расширительный бак обеспечивают движение теплоносителя, предотвращая перегрев.
5. Избегать циклов: Патронные ТЭНы должны работать 80% времени без частых включений — окисление проводов убивает элемент.

В системах отопления ТЭНы дают КПД ~99%, простой монтаж (хомуты, сгоны), но накипь снижает эффективность на 10–20% за год в мокрых вариантах.

Установка ТЭНов для отопления: пошаговое руководство

Для самостоятельного электрического отопления в доме или квартире используйте ТЭН 1,5 кВт в радиаторах или отдельном блоке.

Необходимые материалы:

• ТЭН (1–2 кВт, U-образный или прямой).
• Циркуляционный насос, расширительный бак (половину заполнить водой/антифризом).
• Пластиковые/металлические трубы, фурнитура (сгоны, вентиля, краны).
• Хомуты, автоматы защиты, огнеупорная краска.
• Биметаллические/чугунные радиаторы.

Пошаговая инструкция:

1. Закрепите ТЭН вертикально на стене хомутами (2 точки фиксации).
2. К нижнему патрубку (обратка) приварите/присоедините сгон, насос с вентилем.
3. Верхний патрубок — к нагнетанию системы + отвод для бака шлангом с хомутами.
4. Заполните систему теплоносителем (вода/антифриз), прокачайте воздух.
5. Подключите к сети через автоматы и терморегулятор (температура 60–80°C).
6. Покрасьте огнеупорно, протестируйте: насос и ТЭН на 10 ч/сут.

В электрокотлах меняйте ТЭНы под напряжение: 220 В для дома, 380 В для мощных. Для патронных — идеальная посадка в отверстие, без заедания.

Сравнение с альтернативами: ТЭН vs индукционный котел

ТЭНовые котлы дешевле в установке, но накипь снижает КПД: 1-й год — 100%, 2-й — 90%, 4-й — требует 15 ч/сут вместо 11 (таблица расходов на 2,8 руб/кВт·ч показывает превосходство ТЭНа на старте, но индукция выигрывает долгосрочно без обслуживания).

Преимущества ТЭНов: автономия при авариях ЦО, отказ от газа, монтаж в 1 день. Минусы: обслуживание (замена каждые 5–7 лет), чувствительность к воде.

Практические советы и подводные камни для идеального отопления

• Выбор для дома: Сухой ТЭН в котле для 100 м² — 10 кВт, звезда-подключение.
• Экономия: Используйте мягкую воду или антифриз, ребрение для воздуха.
• Ошибки: Перегрев (слишком короткий ТЭН), частые циклы, плохая посадка.
• Долговечность: 7000+ ч при правильном теплоносителе; для ЦО — в радиаторы при отключениях.

ТЭНы в «образной» форме — бюджетный, гибкий инструмент для эффективного отопления, раскрывающий секреты через правильный подбор и монтаж. Они превращают электричество в тепло почти без потерь, идеальны для автономии, но требуют ухода от накипи. С этими знаниями ваша система обеспечит уют за копейки.

Теперь давайте углубимся в особенности установки и эксплуатации, а также сравним различные системы отопления, чтобы понять, какие решения подойдут именно вам.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Эффективная эксплуатация ТЭНов: что стоит учитывать

Правильная эксплуатация трубчатых электронагревателей (ТЭНов) является ключом к их долговечности и максимальной эффективности. Операционные характеристики ТЭНов могут значительно варьироваться в зависимости от качества монтажа, используемых материалов и условий работы. Предлагаем рассмотреть несколько важных аспектов, которые помогут вам обеспечить надежную работу системы отопления.

Монтаж и подключение ТЭНа

Корректный монтаж ТЭНа — основа его эффективной работы. Очень важно следовать инструкциям производителя, а также учитывать специфику конкретной системы отопления. Расположение ТЭНа должно быть стольовым, чтобы избегать перегрева и оберегать от повреждений. При установке следует обратить внимание на следующее:

• Положение ТЭНа: Он должен быть установлен в вертикальном положении с минимальными перегибами, что предотвращает образование воздушных пробок.
• Температурные датчики: Используйте качественные термостаты для контроля температуры, это поможет избежать перегрева и избежать выхода устройства из строя.
• Электропитание: Убедитесь в правильности подключения к источнику питания, включая защитные автоматы и заземление.

Выбор теплоносителя

Теплоноситель играет важную роль в эффективной работе ТЭНов. Для повышения производительности рекомендуется использовать:

• Мягкую воду: Выбор мягкой воды или специального антифриза уменьшает риски образования накипи, что продлевает жизнь ТЭНа.
• Антикоррозийные добавки: При использовании воды в системах отопления можно добавить специальные добавки, предотвращающие коррозию и осадки.

Регулярное обслуживание системы

Поддержание нормального состояния системы отопления значительно увеличивает срок службы ТЭНов. Рекомендуется проводить регулярные проверки:

• Проверка накипи: Регулярно очищайте ТЭН от налета, что поможет сохранить его теплоотдачу на высоком уровне.
• Технические осмотры: Проводите диагностику электрических соединений и механизмов управления, чтобы предотвратить неполадки.
• Замена компонентов: При обнаружении нарушений сразу заменяйте неисправные детали, что исключит дальнейшие повреждения всей системы.

ТЭНы для различных целей: адаптация к конкретным условиям отопления

Независимо от того, рассматриваются ли ТЭНы для бытового или промышленного использования, важно учитывать специфику каждого из случаев. Например, для промышленных нужд использование специальных ТЭНов с более высоким температурным диапазоном может обеспечить надежную работу в условиях повышенного стресса.

Бытовое отопление

В домах и квартирах, как правило, используются стандартные ТЭНы с невысокой мощностью. Рекомендуется обращать внимание на следующие аспекты:

• Энергоэффективность: Выбирайте модели с высоким КПД, это поможет снизить затраты на электроэнергию.
• Управление: Используйте умные термостаты для программирования температурных режимов, что может значительно оптимизировать расходы.

Промышленное использование

Для промышленных установок необходимы ТЭНы, способные справляться с большими объемами и повышенными температурами. Рекомендуется:

• Повышенная мощность: Использовать конструкции с большей мощностью и эффективностью для обеспечения необходимого уровня нагрева.
• Системы диагностики: Внедрение автоматизированных систем контроля за состоянием ТЭНов позволит заранее выявлять возможные проблемы.

Перспективы развития технологий ТЭНов

Технологии трубчатых электронагревателей продолжают развиваться. Современные тренды наблюдаются в области:

• Энергоэффективности: Использование инновационных материалов и конструкций, которые существенно снижают потребление энергии.
• Интеллектуальных систем управления: Внедрение системы «умного» дома, где отопление будет автоматически регулироваться в зависимости от внешних условий и предпочтений пользователя.
• Гибкости применения: ТЭНы становятся более универсальными, что позволяет адаптировать их под разные системы отопления и другие сферы применения.

Таким образом, правильное использование, установка и обслуживание ТЭНов, а также учет современных тенденций и инноваций в этой области, создают условия для создания эффективных и экономичных систем отопления, которые удовлетворяют потребности как бытового, так и промышленного сектора.

При использовании ТЭНов важно помнить, что успех зависит от комплексного подхода к каждому аспекту, начиная с выбора самого устройства и заканчивая его эксплуатацией и обслуживанием. В следующих разделах мы подробнее рассмотрим вопросы выбора и применения ТЭНов в специфических условиях, что поможет вам сделать правильный выбор для вашего дома или бизнеса.
