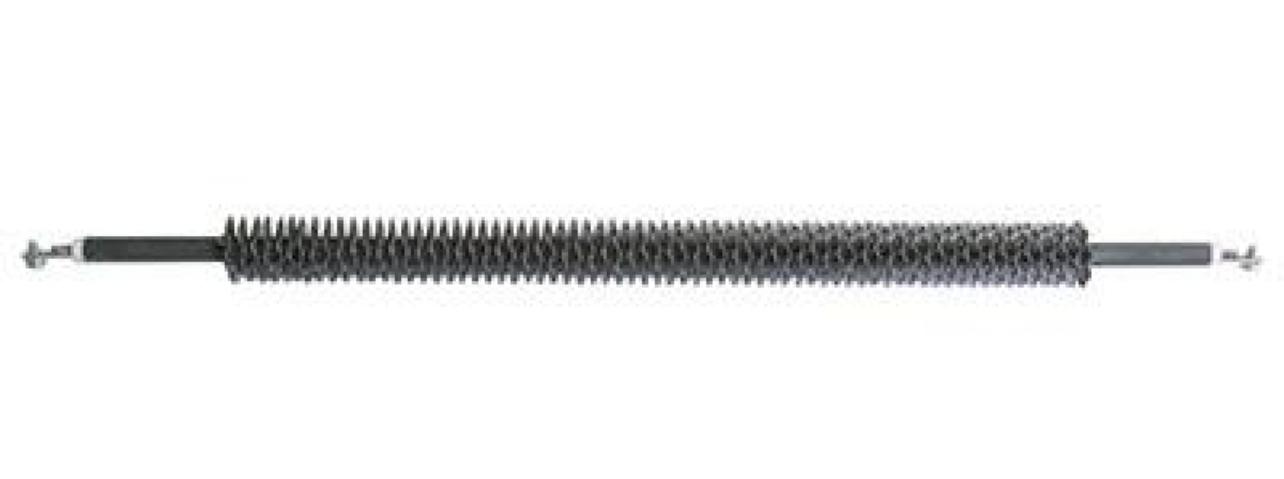

ТЭН воздушный 1,5кВт 230В общая длина 710 мм, длина оребренной части 570 мм, диаметр оребренной части 31 мм, без ребер 16 мм, резьба м6

ТЭН воздушный 1,5 кВт 230 В: технические характеристики и особенности

Трубчатые электронагреватели (ТЭНы), предназначенные для нагрева воздуха и газовых сред, являются критически важным компонентом в широком спектре промышленных и коммерческих систем. Особое внимание уделяется оребренным воздушным ТЭНам (ТЭНР), которые за счет увеличенной площади теплообмена демонстрируют высокую эффективность. В данном обзоре мы сфокусируемся на конкретной конфигурации: ТЭН воздушный 1,5 кВт, 230 В, с общей длиной 710 мм, длиной оребренной части 570 мм, диаметром оребренной части 31 мм, диаметром без ребер 16 мм и резьбой М6. Понимание его характеристик и применимости критически важно для принятия обоснованных решений на уровне CTO, VP of Operations и закупочных отделов.

Фундаментальные параметры и конфигурация

Эффективность и надежность любого нагревательного элемента определяются его основными техническими характеристиками. Для рассматриваемого ТЭНа они представлены следующим образом:

• Мощность: 1,5 кВт (1500 Вт). Это показатель энергии, которую ТЭН преобразует в тепло. Для систем с объемом воздушной среды, требующим быстрого и стабильного повышения температуры, мощность в 1,5 кВт является оптимальным решением для локальных или вспомогательных контуров.
• Напряжение питания: 230 В, однофазное. Совместимость с большинством стандартных промышленных и бытовых электросетей упрощает интеграцию и снижает затраты на дополнительное преобразовательное оборудование.
• Общая длина: 710 мм. Этот параметр определяет габаритные требования к месту установки и планировку оборудования.
• Длина оребренной части: 570 мм. Именно эта активная зона отвечает за основной теплообмен. Большая длина оребрения способствует равномерному нагреву воздушного потока и повышает общую эффективность системы.
• Диаметр оребренной части: 31 мм. Увеличенный диаметр оребренной поверхности, по сравнению с диаметром самой трубки, является ключевым фактором для интенсификации теплоотдачи.
• Диаметр трубки без ребер: 16 мм. Это базовый диаметр несущей трубки нагревателя, влияющий на ее механическую прочность и объем внутреннего изоляционного материала.
• Тип резьбы: М6 (метрическая резьба диаметром 6 мм). Стандартная резьба М6 обеспечивает надежное и унифицированное крепление элемента, облегчая монтаж и замену. Возможны исполнения с фланцевыми или штуцерными соединениями для специфических требований.
• Материал оболочки: Углеродистая сталь или нержавеющая сталь (например, AISI 304, AISI 321). Выбор материала критичен для долговечности. Углеродистая сталь экономична, но подвержена коррозии во влажных или агрессивных средах. Нержавеющая сталь (НЖС) значительно продлевает срок службы в таких условиях, оправдывая более высокую стоимость.
• Тип ТЭНа: Воздушный, оребренный (ТЭНР). Специализация на нагреве воздуха.
• Форма: Прямой или U-образный. Выбор формы зависит от геометрии теплового агрегата и требований к распределению тепла.

Принцип действия и конструктивное исполнение

Оребренный ТЭН 1,5 кВт является ярким примером инженерного решения, направленного на максимизацию эффективности теплообмена при компактных размерах. Его конструкция включает несколько ключевых элементов:

• Оболочка (трубка): Внешний металлический корпус, обычно из углеродистой или нержавеющей стали диаметром 16 мм. Она служит защитой для внутренних компонентов и является основной поверхностью для теплообмена.
• Нихромовая спираль: Внутри трубки находится нагревательный элемент — высокоомная нихромовая (сплав никеля и хрома) спираль, которая при прохождении электрического тока выделяет тепло. Выбор нихрома обусловлен его стабильным сопротивлением при высоких температурах и долговечностью.
• Магнезитовая изоляция: Пространство между спиралью и оболочкой заполнено мелкодисперсным оксидом магния (MgO). Этот керамический порошок обладает превосходными диэлектрическими свойствами, обеспечивая электрическую изоляцию нихромовой спирали от внешней оболочки, и при этом является отличным теплопроводником, эффективно передавая тепло от спирали к трубке.
• Оребрение: На активную часть трубки (длиной 570 мм) навиваются или привариваются металлические ребра (пластины), формируя оребренную поверхность диаметром 31 мм. Площадь поверхности оребренного ТЭНа в 2-2.5 раза больше, чем у неоребренного той же длины, что значительно увеличивает коэффициент теплообмена с воздушной средой. Материал оребрения чаще всего — нержавеющая или оцинкованная сталь.
• Контактные стержни: На концах ТЭНа расположены изолированные от трубки контактные стержни (шпильки М4–М6), предназначенные для безопасного и надежного подключения к электросети 230 В.

Принцип работы прост: электрический ток, проходя по нихромовой спирали, нагревает ее. Тепло передается через магнезитовую изоляцию к оболочке и оребрению, которые затем эффективно отдают его проходящему воздушному потоку.

Ключевые сферы применения в промышленности

Благодаря своей эффективности, надежности и адаптивности, оребренные воздушные ТЭНы мощностью 1,5 кВт 230 В с указанными параметрами широко используются в различных промышленных и коммерческих системах. Решения о внедрении таких ТЭН принимаются на основе требований к температурному режиму, скорости нагрева, энергоэффективности и габаритным ограничениям оборудования.

• Калориферы и тепловые пушки: Являются основным элементом систем воздушного отопления и обогрева помещений, производственных цехов, складов. ТЭН обеспечивает быстрый и мощный нагрев подаваемого вентилятором воздуха.
• Сушильные камеры и шкафы: Применяются для сушки различных материалов — от древесины и лакокрасочных покрытий до продуктов питания и промышленных полуфабрикатов. Контролируемый нагрев воздуха позволяет оптимизировать процессы сушки, предотвращая порчу материалов.
• Вентиляционные установки и приточно-вытяжные системы: Используются для подогрева свежего приточного воздуха в системах вентиляции зданий, обеспечивая комфортный микроклимат и предотвращая обмерзание элементов системы в холодное время года.
• Тепловые завесы: Создают воздушный барьер у дверных проемов или ворот, предотвращая потери тепла и проникновение холодного воздуха, пыли и насекомых. ТЭНы обеспечивают постоянный поток нагретого воздуха.
• Промышленные печи малой и средней мощности: В некоторых процессах, требующих умеренных температур, таких как отверждение полимеров или стабилизация температурного режима, используются в качестве нагревательных элементов.
• Термоусадочное оборудование: Для упаковки продукции с использованием термоусадочной пленки, где требуется точный и быстрый нагрев.

Преимущества оребренных ТЭН в производственных циклах

Выбор оребренных ТЭН для B2B-заказчиков обусловлен рядом стратегических преимуществ, которые прямо влияют на операционную эффективность и экономическую выгоду:

• Высокая эффективность теплообмена: Оребрение значительно увеличивает площадь поверхности, контактирующей с воздухом. Это позволяет передавать больше тепла за единицу времени и с меньшим нагревом поверхности нагревателя, что повышает КПД системы нагрева до 60-70% по сравнению с неоребренными аналогами и снижает нагрузку на элемент.
• Компактность и экономия пространства: Благодаря интенсификации теплообмена, для достижения заданной мощности требуется ТЭН меньших габаритов. Это критично для интеграции в ограниченное пространство оборудования и сокращения общей площади, занимаемой нагревательной установкой.
• Простота и скорость монтажа: Стандартная резьба М6 или другие варианты крепления (фланцы, штуцеры) позволяют быстро и надежно закрепить ТЭН в корпусе оборудования, сокращая время простоя при установке или замене.
• Увеличенный срок службы: Эффективное рассеивание тепла оребрением предотвращает локальный перегрев нихромовой спирали, что является одной из основных причин выхода ТЭНа из строя. Это продлевает срок эксплуатации элемента, снижая частоту замены и связанные с этим затраты. Производители заявляют срок службы от 5 до 10 лет при соблюдении условий эксплуатации.
• Универсальность применения: Широкий диапазон материалов оболочки (углеродистая/нержавеющая сталь) и форм позволяет адаптировать ТЭН под различные условия эксплуатации и среды, от сухих до умеренно агрессивных.
• Снижение эксплуатационных расходов: Более высокий КПД и увеличенный срок службы напрямую приводят к экономии электроэнергии и сокращению затрат на техническое обслуживание и замену комплектующих, что критично для расчета TCO.

Сравнительный анализ решений для воздушного нагрева

При выборе оптимального нагревательного элемента для промышленных задач важно рассмотреть не только конкретный тип ТЭНа, но и альтернативные технологии. Решение о внедрении должно основываться на совокупности факторов: от начальных инвестиций до эксплуатационных затрат и требований к безопасности. В таблице ниже представлен сравнительный анализ различных подходов к нагреву воздуха, который поможет ответственным лицам в принятии стратегических решений.

Первичные экономические аспекты и прогнозирование затрат

При выборе нагревательного элемента для B2B-сегмента, начальная стоимость является лишь частью уравнения. Руководители и специалисты по закупкам должны оценивать долгосрочную экономическую целесообразность. Для оребренного ТЭНа 1,5 кВт, 230 В, начальная цена в диапазоне 1200–1800 рублей (по отраслевым оценкам, может варьироваться) за единицу является конкурентной, но истинная стоимость владения определяется другими факторами:

• Стоимость приобретения: Зависит от объема партии, производителя и используемых материалов (углеродистая сталь vs. нержавеющая сталь). Выбор НЖС увеличивает начальную стоимость, но снижает риски преждевременного выхода из строя в неблагоприятных условиях.
• Энергопотребление: При мощности 1,5 кВт, потребление электроэнергии в режиме непрерывной работы составляет 1,5 кВт·ч. Расчет годовых затрат (1.5 кВт * N часов работы в год * Тариф на электроэнергию) является ключевым для прогнозирования операционных издержек. Высокая эффективность оребрения способствует более быстрому достижению требуемой температуры, сокращая общее время работы и, как следствие, энергопотребление.
• Затраты на монтаж: Простота установки благодаря резьбе М6 минимизирует время и стоимость работ по интеграции.
• Гарантийные обязательства: Стандартная гарантия от 3 до 12 месяцев указывает на уверенность производителя в качестве. Однако для промышленных применений, где цена простоя высока, стоит учитывать репутацию бренда и возможность расширенной гарантии.
• Предварительная оценка TCO: Уже на этапе выбора важно учитывать, что срок службы в 5-10 лет при правильной эксплуатации значительно снижает частоту замены, тем самым сокращая общую стоимость владения (TCO). Это означает, что даже при немного более высокой начальной стоимости, долговечный ТЭН может оказаться выгоднее в перспективе.

Понимание базовых технических характеристик и первичных экономических показателей является отправной точкой. Однако для полноценной реализации потенциала оребренных ТЭН и достижения максимальной эффективности критически важен глубокий анализ операционных аспектов, стратегического планирования и детального расчета совокупной стоимости владения. В следующей части мы рассмотрим продвинутые практики внедрения, оптимизации и долгосрочного управления этими ключевыми компонентами промышленных систем.

Оптимизация эксплуатации и стратегическое планирование

После выбора подходящего типа и конфигурации нагревательного элемента, успешность проекта определяется качеством его интеграции, эксплуатации и управления жизненным циклом. Для руководителей производств, инженеров и менеджеров по снабжению важно не только приобрести ТЭН воздушный 1,5 кВт 230 В с оптимальными параметрами, но и обеспечить его максимально эффективную и бесперебойную работу на протяжении всего срока службы, минимизируя простои и эксплуатационные издержки.

Инженерный подход к монтажу и подключению

Правильный монтаж и подключение ТЭНа напрямую влияют на его безопасность, эффективность и долговечность. Пренебрежение деталями может привести к преждевременному выходу из строя или аварийным ситуациям. Важные аспекты:

1. Подготовка места установки: Необходимо обеспечить свободный доступ воздуха к оребренной части ТЭНа. Минимальная рекомендуемая скорость обдува воздуха составляет не менее 6 м/с. Недостаточный обдув ведет к перегреву поверхности ТЭНа (максимальная рабочая температура до 450–600 °C), что сокращает его ресурс и может вызвать термическую деформацию или расплавление изоляционного материала.
2. Надежное крепление: Использование резьбы М6 обеспечивает жесткую фиксацию. Важно применять соответствующие инструменты и соблюдать момент затяжки, чтобы избежать повреждения резьбового соединения или деформации корпуса оборудования. При использовании фланцевых креплений необходимо обеспечить равномерную затяжку всех болтов.
3. Электрическое подключение: ТЭН рассчитан на однофазную сеть 230 В. Подключение осуществляется к контактным стержням (шпилькам М4–М6) с помощью термостойких клемм или наконечников. Необходимо использовать кабели соответствующего сечения, способные выдерживать ток, потребляемый ТЭНом (при 1,5 кВт и 230 В это ~6.5 А). Обязательно наличие заземления для обеспечения электробезопасности.
4. Система автоматизации и контроля: Интеграция с терморегуляторами, датчиками температуры и системами аварийного отключения (например, термостатами защиты от перегрева) критически важна. Это позволяет поддерживать заданный температурный режим, предотвращать аварийные ситуации и оптимизировать энергопотребление.
5. Вибрационная устойчивость: В оборудовании с высокой вибрацией необходимо предусмотреть дополнительные меры по фиксации ТЭНа и электропроводки для предотвращения ослабления контактов или механических повреждений.

Факторы, влияющие на срок службы и надежность

Заявленный срок службы оребренных ТЭНов (5–10 лет) может быть достигнут только при соблюдении ряда условий и проведении регулярного обслуживания. Для долгосрочной бесперебойной работы необходимо учитывать следующие факторы:

• Качество обдува: Поддержание оптимальной скорости и равномерности воздушного потока является фундаментальным. Засорение оребрения пылью, ворсом или другими частицами снижает теплоотдачу и ведет к перегреву, что значительно сокращает срок службы.
• Материал оболочки: Выбор углеродистой стали в условиях повышенной влажности или наличия агрессивных химических примесей в воздухе приведет к ускоренной коррозии и выходу из строя. Нержавеющая сталь (например, AISI 304 для умеренных сред, AISI 321 для высоких температур и агрессивных сред) обеспечивает значительно большую стойкость.
• Температурный режим: Эксплуатация ТЭНа при температурах, превышающих максимальные для его материала и конструкции, приводит к деградации нихромовой спирали и магнезитовой изоляции.
• Стабильность напряжения: Частые скачки напряжения или работа на нестабильной сети могут повредить спираль. Рекомендуется использовать стабилизаторы напряжения или системы защиты от перенапряжения.
• Вибрация и механические нагрузки: Избыточные механические воздействия могут вызвать нарушение целостности оболочки, отслоение оребрения или повреждение контактных стержней.
• Регулярное техническое обслуживание: Включает в себя очистку оребрения, проверку надежности электрических соединений, измерение сопротивления изоляции и визуальный осмотр на предмет повреждений.

Расчет совокупной стоимости владения (TCO) и окупаемости инвестиций (ROI)

Для C-level руководителей и финансовых директоров критически важна не только начальная цена компонента, но и его вклад в общую экономику предприятия. Расчет совокупной стоимости владения (TCO) и окупаемости инвестиций (ROI) позволяет принять обоснованные стратегические решения. TCO для ТЭНа включает не только стоимость приобретения, но и все затраты на его эксплуатацию в течение срока службы.

Формула TCO:
TCO = Стоимость_приобретения + Стоимость_монтажа + (Энергопотребление_за_срок_службы) + (Стоимость_обслуживания_за_срок_службы) + (Стоимость_простоя_от_отказов) - (Остаточная_стоимость_при_утилизации)

• Стоимость приобретения: От 1200 до 1800 руб. за единицу, в зависимости от материала и поставщика.
• Стоимость монтажа: Оценочно 300-800 руб./ед. (зависит от сложности установки и тарифов специалистов).
• Энергопотребление: При 1,5 кВт, 24/7 работе и тарифе 5 руб./кВт·ч: 1.5 кВт * 24 ч/день * 365 дней/год * 5 руб./кВт·ч = 65 700 руб./год. За 7 лет: 459 900 руб.
• Стоимость обслуживания: Очистка оребрения, проверка контактов (например, 2 раза в год по 500 руб. за единицу): 1000 руб./год. За 7 лет: 7 000 руб.
• Стоимость простоя от отказов: Каждый час простоя оборудования из-за отказа ТЭНа может стоить от 1000 до 10000 руб./час в зависимости от отрасли (потеря производительности, зарплата персонала, штрафы). Допустим, 1 отказ за 7 лет на 8 часов: 1 отказ * 8 ч * 2000 руб./ч = 16 000 руб. (оценочно).

Примерный TCO за 7 лет: 1500 (покупка) + 500 (монтаж) + 459900 (энергия) + 7000 (обслуживание) + 16000 (простой) = ~484 900 руб.

Формула ROI:
ROI = ((Прибыль_от_инвестиций - Стоимость_инвестиций) / Стоимость_инвестиций) * 100%

Прибыль от инвестиций в более дорогой, но более долговечный ТЭН из нержавеющей стали может быть выражена через снижение энергопотребления (за счет лучшего КПД при меньшем перегреве), сокращение затрат на обслуживание и минимизацию простоев. Например, если ТЭН из НЖС стоит на 30% дороже (2000 руб.), но служит 10 лет вместо 7 и обеспечивает на 5% более стабильную производительность (меньше простоев), ROI будет значительным.

В данном упрощенном примере ТЭН из нержавеющей стали демонстрирует снижение ежегодного TCO, что означает прямую экономию средств в долгосрочной перспективе, несмотря на более высокую начальную цену. Это убедительный аргумент для выбора более качественных комплектующих.

Сценарии использования: от малых цехов до крупных комплексов

Оребренные ТЭНы мощностью 1,5 кВт демонстрируют свою адаптивность в различных масштабах и условиях, что подтверждает их универсальность для B2B-заказчиков.

1. Малое и среднее производство (SMB):

   Контекст: Локальный участок сушки изделий, небольшая малярная камера или система подогрева приточного воздуха в цеху.
   Решение: Установка от 1 до 4 ТЭНов 1,5 кВт с подключением к однофазной сети. Простота монтажа (резьба М6) и совместимость с распространенными терморегуляторами позволяют быстро запустить систему с минимальными затратами на инсталляцию.
   Эффект: Быстрый возврат инвестиций за счет повышения эффективности сушки, сокращения времени производственного цикла и создания комфортных условий труда, что прямо влияет на производительность персонала.

2. Среднее и крупное предприятие (Enterprise):

   Контекст: Интеграция в централизованные вентиляционные системы производственных комплексов, многосекционные сушильные тоннели, воздушные завесы на входах в крупные складские помещения.
   Решение: Массив из десятков или сотен ТЭНов, объединенных в группы и управляемых с помощью программируемых логических контроллеров (ПЛК). Предпочтение отдается ТЭНам из нержавеющей стали для увеличения межремонтного интервала и унификации запчастей. Фокус на MTBF (среднее время наработки на отказ) для минимизации простоев.
   Эффект: Обеспечение стабильного микроклимата и технологических температур в больших объемах, снижение энергозатрат за счет точного регулирования, сокращение расходов на планово-предупредительный ремонт (ППР) благодаря долговечности элементов.

3. Специализированные задачи (Регулируемые отрасли):

   Контекст: Сушильные камеры для фармацевтической или пищевой промышленности, стерилизаторы, где требуется строгий контроль чистоты воздуха и отсутствие коррозии.
   Решение: Использование ТЭНов исключительно из высококачественной нержавеющей стали (например, AISI 316L для особых требований к гигиене), с сертификатами соответствия и повышенными требованиями к герметичности и качеству сварных швов. Интеграция с прецизионными датчиками и системами верификации.
   Эффект: Соответствие строгим отраслевым стандартам (GMP, HACCP), предотвращение контаминации продукции, обеспечение надежности критически важных процессов, что имеет прямое влияние на репутацию и лицензирование.

Чек-лист по выбору и внедрению оребренного ТЭНа

Для принятия информированного решения и минимизации рисков, предлагаем чек-лист для специалистов по закупкам и инженеров:

1. Оценка технических требований:
   • Какая мощность требуется (исходя из объема и скорости воздушного потока, желаемого перепада температур)?
   • Каково напряжение питания в вашей сети? (230 В или другие значения)
   • Каковы габаритные ограничения для ТЭНа (общая длина, длина оребрения, диаметр)?
   • Требуется ли определенная форма ТЭНа (прямой, U-образный)?
2. Выбор материала оболочки:
   • Влажность воздуха, наличие агрессивных примесей (кислоты, щелочи, пары химикатов)?
   • Температура окружающей среды и нагреваемой среды?
   • Требования к гигиене и коррозионной стойкости (пищевая, фармацевтическая промышленность)?
   • Предпочесть углеродистую сталь (бюджет) или нержавеющую (долговечность, агрессивные среды)?
3. Тип крепления:
   • Совместимость резьбы М6 с вашим оборудованием?
   • Есть ли необходимость в фланцевом или штуцерном креплении?
   • Требования к герметичности соединения?
4. Требования к эксплуатации:
   • Какова минимальная скорость обдува (рекомендуется от 6 м/с)?
   • Будет ли обеспечиваться регулярная очистка оребрения?
   • Предполагается ли работа в условиях высоких вибраций?
5. Экономическое обоснование:
   • Рассчитан ли TCO для различных вариантов ТЭНов и сроков службы?
   • Определены ли потенциальные потери от простоев при выходе из строя?
   • Есть ли возможность получить скидки при оптовых закупках?
6. Выбор поставщика:
   • Репутация производителя и наличие сертификатов качества (ISO, ГОСТ)?
   • Наличие гарантийных обязательств и постгарантийного обслуживания?
   • Сроки поставки и условия логистики?
   • Возможность изготовления ТЭНов по индивидуальным чертежам?
7. Дополнительные аспекты:
   • Необходимость в интеграции с существующими системами автоматизации (ПЛК, терморегуляторы)?
   • Требуются ли дополнительные элементы защиты (термостаты, предохранители)?
   • Возможность проведения обучения персонала по эксплуатации и обслуживанию?

Управление рисками и обеспечение бесперебойной работы

В промышленной среде любой отказ оборудования чреват финансовыми потерями. Проактивное управление рисками и внедрение систем мониторинга позволяют значительно повысить надежность эксплуатации ТЭНов:

• Прогнозируемое обслуживание (PdM): Вместо планово-предупредительного ремонта можно внедрять системы мониторинга состояния ТЭНа (например, измерение сопротивления изоляции, контроль температуры поверхности, анализ вибраций). Это позволяет предсказывать потенциальные отказы до их возникновения и планировать замену в удобное для производства время, минимизируя незапланированные простои.
• Резервирование: В критически важных системах рекомендуется использовать избыточность (установку резервных ТЭНов), что позволяет продолжить работу даже при отказе одного из элементов.
• Стандартизация и унификация: Использование стандартных ТЭНов (таких как рассматриваемый 1,5 кВт 230 В с резьбой М6) позволяет поддерживать складской запас критически важных компонентов, сокращая время на поиск и доставку запчастей.
• Обучение персонала: Регулярное обучение технического персонала правилам эксплуатации, обслуживания и базовой диагностики ТЭНов снижает риски ошибок и ускоряет реагирование на нештатные ситуации.
• Анализ корневых причин отказов (RCA): При каждом выходе ТЭНа из строя важно проводить глубокий анализ, чтобы выявить истинные причины и предотвратить их повторение в будущем.
