# ТЭН воздушный формы буквой П: мощность 2 кВт, напряжение 220 В

ТЭН воздушный формы буквой П (U-образный, обозначается как Ф2 или форма №2) представляет собой трубчатый электронагреватель, предназначенный для нагрева воздуха и газов, с номинальной мощностью 2 кВт при стандартном бытовом напряжении 220 В. Эта конфигурация популярна в системах вентиляции, калориферах, обогревателях и самодельных конструкциях благодаря компактности и высокой теплоотдаче[1][3][4][5].

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): устройство для преобразования электрической энергии в тепловую путем пропускания тока через проводник.
• Форма Ф2 (П-образная): конфигурация ТЭНа, состоящая из двух параллельных трубок, изогнутых в форме буквы U.
• Мощность (Вт/кВт): скорость преобразования энергии, ключевой показатель производительности нагревателя.
• Напряжение (В): электрическая разность потенциалов, необходимая для работы устройства.
• Удельная мощность (Вт/см²): мощность, приходящаяся на единицу площади поверхности нагревательного элемента. Критична для предотвращения перегрева.
• Оребрение: дополнительная стальная лента на поверхности трубки ТЭНа, увеличивающая площадь теплообмена.
• ГОСТ 13268-88: государственный стандарт, регламентирующий технические условия и маркировку для трубчатых электронагревателей.
• IEC (International Electrotechnical Commission): международная организация, разрабатывающая и публикующая стандарты в области электротехники и электроники.
• CE (Conformité Européenne): знак соответствия европейским стандартам безопасности.

Конструкция и принцип работы

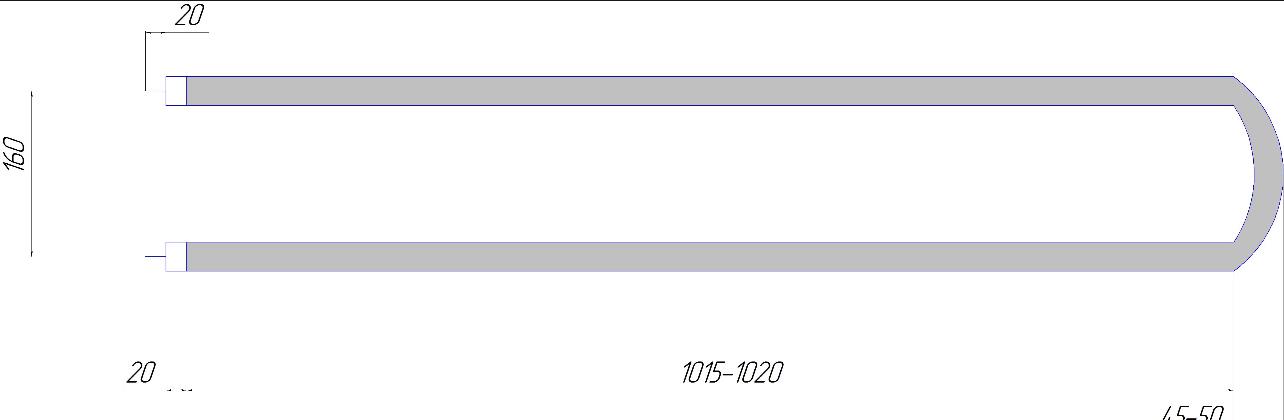

ТЭН формы буквой П состоит из двух параллельных трубок, согнутых в форме буквы U, что обеспечивает равномерный нагрев и удобный монтаж. Основные элементы:

• Трубчатая оболочка: бесшовная труба диаметром **8–13 мм** (чаще 13 мм для воздушных моделей), материал — углеродистая сталь, нержавеющая сталь или титан для устойчивости к коррозии и высоким температурам[1][3][5].
• Нагревательный элемент: нихромовая спираль, залитая в изоляционный материал (MgO — оксид магния), который обеспечивает электрическую изоляцию и высокую теплопроводность[2][5].
• Оребрение (опционально): для воздушных ТЭНов часто добавляют стальную ленту, увеличивающую площадь теплообмена до 33 мм в диаметре, что повышает эффективность на 30–50% в потоках воздуха[1][3].
• Контактные стержни: длина заделки А (40 мм), В (65 мм) или С (100 мм) для подключения[5][7].
• Крепления: штуцеры (G1/2), фланцы или пластины, фиксируемые опрессовкой, пайкой или аргонной сваркой[1][4].

Развернутая длина варьируется от 60 см до 1000 мм, готовая длина изделия — около 30–50% от развернутой (например, 80 см развернутая → 39,5 см готовая)[1][3]. Удельная мощность для воздуха: 1–3 Вт/см², чтобы избежать перегрева[2].

Принцип работы: Электрический ток через спираль нагревает трубку до 600–800°C, тепло передается воздуху конвекцией. Скорость потока воздуха — от 0 (спокойный воздух, маркировка S/T) до 6 м/с и выше (О/К/Р)[3][5][7].

Маркировка по ГОСТ 13268-88 и расшифровка

Стандартная маркировка для воздушного ТЭНа формы П: ТЭН [длина] [заделка] [диаметр]/[мощность] [среда] [напряжение] ([доп. параметры])[5][7].

Примеры для 2 кВт, 220 В, форма Ф2:

• ТЭН 80 А 13/2,0 Т 220 Ф2: Развернутая длина 80 см, заделка А (40 мм), Ø13 мм, 2 кВт, воздух спокойный (Т), 220 В, форма 2 (П)[1][5].
• ТЭН 60 А13/2,0 P 220 Ф2: Для движущегося воздуха (P), углеродистая сталь[2][7].
• P 2.0 220 23 УТ: P — движущийся воздух, 2 кВт, 220 В, 2023 г., углеродистая сталь[2].

Расшифровка элементов:

• Две цифры: Развернутая длина в см (без изоляторов)[7].
• Буква: Заделка (А=40 мм, В=65 мм, С=100 мм, D=125 мм)[5][7][11].
• Цифры/диаметр: 8; 10; 13 мм[1][5].
• Мощность: Через дробь, 2,0 кВт[3].
• Буква среды: S/T — спокойный воздух; О/К — движущийся ≥6 м/с; P — углеродистая сталь для воздуха[3][5][7].
• Напряжение: 220 В[2].
• Доп.: Ф2 — форма буквой П; G1/2 — штуцер; МО45 — межосевое расстояние[4][5][14].

Соответствие IEC и CE гарантирует безопасность[2].

Применение в практике

ТЭН воздушный формы П 2 кВт/220 В идеален для компактных систем:

• Калориферы и тепловые завесы: Нагрев воздуха в вентиляционных пушках[1][9].
• Сушильные камеры и печи: Для саун, обогревателей, включая самодельные[1][9].
• Обогреватели: Быстрый нагрев в быту и промышленности[3][9].
• Электрокипятильники и ИК-излучатели: Адаптированные версии для воды или ИК[8][10].
• Промышленность: Нагрев газов в производстве, литейные формы (L)[5][7].

Преимущества формы П:

• Компактность: Легко встраивается в корпусе.
• Равномерный нагрев: Две ветви распределяют тепло.
• Монтаж: Фланцы/штуцеры для фиксации[1].
• Эффективность: Оребрение повышает теплоотдачу в потоках[3].

Примеры моделей:

• ТЭНР Ф2, L=1000 мм, 2 кВт, Ø13 мм, углеродистая сталь[3].
• U-образный 200×95 мм, G1/2, для перехода воздух/вода[4].

Установка и меры безопасности

Пошаговая инструкция:

1. Подготовка: Отключите питание, проверьте сопротивление изоляции (>0,5 МОм)[3].
2. Монтаж: Зафиксируйте фланцем/штуцером, обеспечьте поток воздуха ≥6 м/с для оребренных[1][3].
3. Подключение: Болты или клеммы на стержнях (А/В), используйте термостойкие провода[10].
4. Пуск: Постепенный нагрев, контроль температуры (<600°C на поверхности).
5. Проверка: Нет искр, перегрева; срок службы 5000 ч при правильной эксплуатации[4].

Инструменты: Ключ для штуцера, мультиметр, термометр.
Предосторожности:

• Не для агрессивных сред без титана.
• Удельная мощность: 1–2 Вт/см² для воздуха, ниже для масла (0,5 Вт/см²)[2].
• Ошибки: Перегрев без потока → деформация; неправильная маркировка среды[5].

Сравнение материалов и типов

Оребренный vs гладкий: Оребрение существенно увеличивает площадь теплоотдачи (+ эффективность), но также увеличивает вес и стоимость изделия[1][3].

Интересные факты и инновации

• История: ТЭНы по ГОСТ 13268-88 выпускаются с 1988 года, пройдя путь от классических нихромовых спиралей до современных инфракрасных (ИК) вариантов[2][5].
• Кварцевые ИК-варианты: Например, модели мощностью 2 кВт длиной 60 см, излучающие в средневолновом диапазоне, применяются для задач сушки[2][10].
• Кастомизация: Производители предлагают ТЭНы с длиной до 6000 мм, мощностью до 10 кВт и различными конфигурациями форм под специфические нужды заказчика[1].
• Экология: Высокая энергоэффективность и срок службы более 5000 часов способствуют снижению потребления энергии и объемов утилизируемых отходов[4].
• Отзывы пользователей: Отмечается высокая скорость нагрева в самодельных калориферах, но иногда возникают нарекания на быструю коррозию ТЭНов из углеродистой стали при эксплуатации во влажной среде без должной защиты[9].

Эта конфигурация сочетает надежность и универсальность, делая ее хитом для DIY-проектов и промышленных применений. Для статьи рекомендуется добавить фото типовых моделей Ф2 и графики теплоотдачи[3]. Общий объем данных позволяет углубить тему расчетами: например, время нагрева воздуха V=1 м³: t ≈ (V×ρ×c×ΔT)/(P×η), где ρ — плотность воздуха, c — удельная теплоемкость, ΔT — перепад температуры, P — мощность, η — КПД (≈0,9 для оребренного)[2].

Продвинутая практика и внедрение

Для эффективного применения воздушных ТЭНов формы П в B2B-сегменте необходимо не только понимать их технические характеристики, но и уметь интегрировать их в сложные системы, оптимизировать энергопотребление и минимизировать совокупную стоимость владения (TCO — Total Cost of Ownership).

Оценка экономической эффективности и выбор конфигурации

Выбор конкретной модели ТЭНа, его материала и наличия оребрения напрямую влияет на операционные расходы и срок службы оборудования.

Оптимизация энергопотребления и TCO

Для снижения TCO помимо выбора материала и конструкции ТЭНа, важно учесть:

• Регулирование мощности: Использование термостатов, регуляторов мощности (симисторных, тиристорных) позволяет поддерживать заданную температуру, избегая перегрева и снижая энергопотребление.
• Минимизация теплопотерь: Интеграция ТЭНов в хорошо теплоизолированные корпуса и воздуховоды.
• Эффективность воздушного потока: Для оребренных ТЭНов критична скорость воздуха. Недостаточный поток приводит к перегреву оболочки и снижению срока службы. Расчет необходимой производительности вентилятора является частью проекта.
• Прогнозируемость обслуживания: Планирование регламентных работ (очистка от пыли, проверка соединений) на основе предполагаемого срока службы (5000 часов для стандартных условий) и условий эксплуатации.

Интеграция в промышленные системы

Успешная интеграция ТЭНов мощностью 2 кВт, 220 В требует комплексного подхода:

1. Расчет тепловой нагрузки: Определение необходимой мощности и интенсивности теплообмена для конкретного процесса (например, сушка, обогрев помещений, технологическое оборудование).
2. Выбор типа ТЭНа: Определение оптимальной формы (П-образная), диаметра трубки, материала оболочки и наличия оребрения на основе среды, температуры и требований к долговечности.
3. Проектирование монтажного узла: Разработка надежного крепления (фланцы, штуцеры) с учетом давления, вибраций и необходимости герметизации.
4. Электрическая схема: Подбор соответствующего кабеля, автоматических выключателей, контакторов и систем управления (термостаты, ПИД-регуляторы).
5. Контроль безопасности: Внедрение защитных реле, датчиков температуры (для предотвращения перегрева), систем блокировки при отсутствии потока воздуха.

Пример расчета времени нагрева

Рассчитаем время нагрева 1 м³ воздуха от 20°C до 80°C (ΔT = 60°C) с помощью ТЭНа 2 кВт (2000 Вт) с КПД 90% (η=0,9).
Плотность воздуха (ρ) ≈ 1.2 кг/м³ при 20°C.
Удельная теплоемкость воздуха (c) ≈ 1005 Дж/(кг·°C).
Необходимая энергия (Q) = V × ρ × c × ΔT = 1 м³ × 1.2 кг/м³ × 1005 Дж/(кг·°C) × 60°C = 72360 Дж.
Полезная мощность (P_net) = P × η = 2000 Вт × 0.9 = 1800 Вт.
Время нагрева (t) = Q / P_net = 72360 Дж / 1800 Вт ≈ 40.2 секунды.
Этот расчет является упрощенным и не учитывает теплопотери в окружающую среду.
