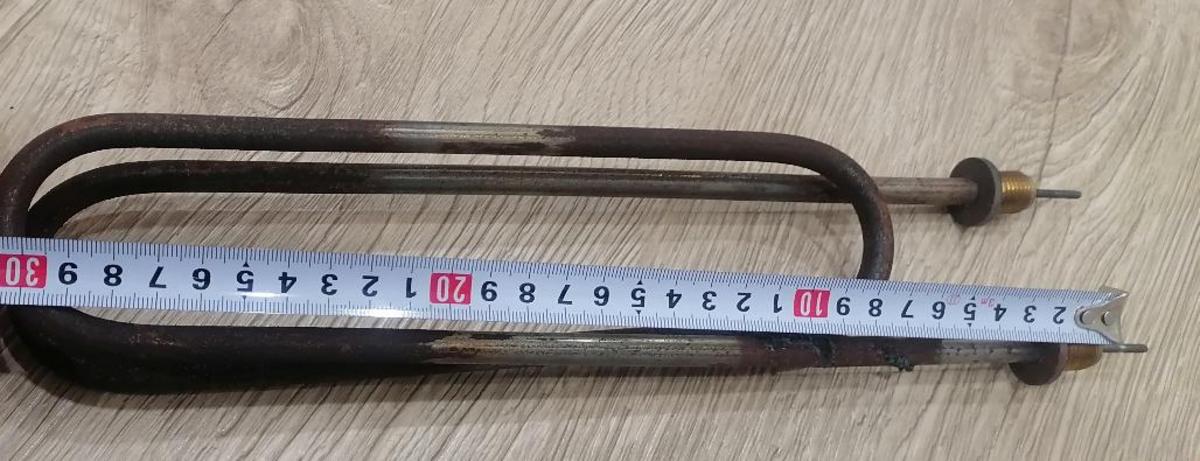

Тэн воздушный с резьбой. Диаметр штуцера 14мм Диаметр тена 8мм Мощность 1,5 кВт Напряжение 220 вольт

Выбор Воздушного ТЭНа 1,5 кВт/220 В с Резьбой М14 и Диаметром Трубки 8 мм: Стратегический Подход для Промышленных Применений

В современных промышленных и бытовых системах, где требуется эффективный и надёжный локальный нагрев воздуха, ключевое значение приобретает правильный выбор нагревательных элементов. Воздушный трубчатый электрический нагревательный элемент (ТЭН) с такими характеристиками, как диаметр трубки 8 мм, мощность 1,5 кВт, напряжение 220 В и резьбовой штуцер М14, является востребованным решением для широкого спектра задач. Данный тип ТЭНа, несмотря на кажущуюся специфичность параметров, предлагает оптимальный баланс компактности, тепловой эффективности и гибкости монтажа, что делает его стратегически важным компонентом для систем вентиляции, сушки, кондиционирования и технологического подогрева.

Ключевые понятия и терминология в системах электрообогрева

• ТЭН (трубчатый электрический нагревательный элемент): Основной компонент для преобразования электрической энергии в тепловую. Состоит из металлической трубки, внутри которой размещена нагревательная спираль из высокоомного сплава, изолированная от трубки теплопроводящим диэлектриком.
• Воздушный ТЭН: Разновидность ТЭНа, специально предназначенная для нагрева воздуха или газовых смесей. Характеризуется оптимизированной конструкцией для эффективной теплоотдачи в воздушной среде, часто с возможностью оребрения для увеличения площади теплообмена.
• Штуцер: Резьбовое соединение на корпусе ТЭНа, предназначенное для его механического крепления и обеспечения герметичности в месте ввода в оборудование. Диаметр и тип резьбы штуцера определяют совместимость с монтажными отверстиями и фланцами.
• Периклаз (оксид магния): Высококачественный теплопроводящий электроизоляционный материал, которым заполняется пространство между нагревательной спиралью и оболочкой ТЭНа. Обеспечивает равномерное распределение тепла, эффективную изоляцию и механическую прочность.
• Нихром: Сплав никеля и хрома (например, Х20Н80, Х15Н60), обладающий высоким удельным электрическим сопротивлением и жаропрочностью, что делает его идеальным материалом для изготовления нагревательных спиралей.
• Холодная зона: Участок трубки ТЭНа вблизи контактных выводов, где нагревательная спираль отсутствует или имеет пониженную мощность. Это позволяет избежать перегрева в местах подключения и продлевает срок службы элемента.

Технические характеристики и их значение для бизнеса

Детальное понимание технических параметров воздушного ТЭНа с указанными характеристиками критически важно для принятия обоснованных решений на уровне закупок, проектирования и эксплуатации. Каждый параметр влияет на производительность, долговечность и, в конечном итоге, на общую стоимость владения (TCO).

• Диаметр трубки 8 мм:

  Этот параметр обеспечивает превосходный баланс между компактностью, механической прочностью и скоростью теплоотдачи. Для B2B-сегмента это означает:

  • Компактность: Возможность интеграции нагревательных элементов в ограниченные пространства внутри оборудования, что критично для современных, всё более миниатюрных систем и приборов.
  • Быстродействие: Меньший диаметр трубки означает меньшую тепловую инерцию, что позволяет ТЭНу быстрее достигать заданной температуры и точнее регулировать её. Это особенно ценно в процессах, требующих высокой динамики нагрева, например, в сушильных камерах или системах с переменным воздушным потоком (от 6 м/с и выше).
  • Эффективность при обдуве: При наличии принудительного воздушного обдува, трубка диаметром 8 мм обеспечивает достаточный теплообмен, минимизируя потери тепла и повышая КПД всей системы.
  • Сохранение гибкости: В ряде случаев, особенно при производстве нагревателей сложной формы, меньший диаметр позволяет легче изгибать трубку без потери прочности.
• Резьбовой штуцер диаметром 14 мм (чаще М14х1,5):

  Крепление ТЭНа является одним из ключевых аспектов его надёжности и удобства обслуживания.

  • Надёжность крепления: Стандартная резьба М14х1,5 обеспечивает прочное и устойчивое соединение, способное выдерживать вибрации и температурные расширения/сжатия без ослабления. Это минимизирует риски механических повреждений и гарантирует стабильную работу.
  • Герметичность: При использовании соответствующих уплотнительных прокладок или термостойких герметиков, резьбовое соединение М14 гарантирует герметичность места ввода ТЭНа. Это критично для предотвращения утечек воздушной или газовой среды из нагреваемого объёма и защиты внутренних компонентов от влаги и пыли.
  • Простота монтажа и замены: Стандартный штуцер позволяет быстро монтировать и, при необходимости, замещать нагревательные элементы, что сокращает время простоя оборудования (downtime) и упрощает сервисное обслуживание. Это напрямую влияет на операционные расходы.
  • Совместимость: Диаметр 14 мм хорошо согласуется с диаметром трубки 8 мм, обеспечивая достаточную прочность и надёжность соединения без излишней массивности.
• Мощность 1,5 кВт и напряжение 220 В:

  Эти параметры определяют электрические требования и тепловую производительность ТЭНа.

  • Стандартная мощность: 1,5 кВт – распространённый показатель для бытовых и промышленных воздухонагревателей среднего диапазона. Это обеспечивает достаточный нагрев для большинства локальных задач без избыточного энергопотребления.
  • Напряжение 220 В: Соответствие стандартной однофазной сети позволяет использовать ТЭН без дополнительных преобразователей напряжения, что упрощает проектирование и снижает стоимость системы.
  • Расчёт тока и электропроводки: При мощности 1,5 кВт и напряжении 220 В, ток в цепи составит приблизительно 6,8 А (по формуле \(I = P/U\)). Это требует тщательного подбора сечения электропроводки (рекомендуется с запасом, например, кабель, рассчитанный на 7-10 А) и использования надёжных клеммных соединений. Неправильный подбор может привести к перегреву кабелей, падению напряжения и снижению эффективности ТЭНа, а также к угрозе пожарной безопасности.
  • Энергоэффективность: При правильном расчете и эксплуатации, такой ТЭН позволяет добиться высокой энергоэффективности для локального нагрева, что влияет на снижение операционных затрат предприятия.

Конструктивные особенности и выбор материалов: Влияние на TCO и надежность

Выбор материала оболочки ТЭНа и внутреннего наполнителя оказывает прямое влияние на его долговечность, температурные ограничения и устойчивость к агрессивным средам, что является ключевым фактором для долгосрочной эксплуатации и снижения TCO.

• Материал трубки:
  • Углеродистая сталь:

    Это экономичное решение, подходящее для неагрессивных воздушных сред, где отсутствует высокая влажность, коррозионные газы или абразивные частицы. Максимально допустимая температура поверхности для ТЭНов из углеродистой стали составляет до 450 °C. Применение в стабильных условиях обеспечивает адекватный срок службы, минимизируя первоначальные капиталовложения.

  • Нержавеющая сталь (например, марка Т, 12Х18Н10Т):

    Является предпочтительным выбором для более сложных условий эксплуатации, включая влажный воздух, присутствие слабых кислот, щелочей, агрессивных газов или повышенные температуры (до 600 °C). Нержавеющая сталь обеспечивает:

    • Высокую коррозионную стойкость: Это критично для сушильного оборудования, систем вентиляции с рециркуляцией влажного воздуха или промышленных процессов, где возможен контакт с химически активными средами.
    • Повышенную долговечность: Устойчивость к окислению и высоким температурам значительно продлевает срок службы ТЭНа, снижая частоту замен и, как следствие, операционные издержки и простои.
    • Гигиеничность: В пищевой, фармацевтической и медицинской промышленности нержавеющая сталь является стандартом благодаря её лёгкости в очистке и устойчивости к бактериальному загрязнению.
• Толщина трубки 8 мм:

  Помимо механической прочности, толщина трубки в 8 мм позволяет использовать как гладкие, так и оребрённые варианты. Оребрение существенно увеличивает площадь теплообмена с воздухом, что позволяет передавать больше тепла при той же мощности или достигать заданной температуры с меньшими затратами энергии. Это особенно актуально для высокопроизводительных воздухонагревателей и систем вентиляции.

• Нагревательная спираль из нихрома и периклаз:

  Использование нихромовых сплавов (Х20Н80, Х15Н60) обеспечивает стабильное электрическое сопротивление при высоких температурах и длительный срок службы. Заполнение трубки периклазом (оксидом магния) гарантирует:

  • Электрическую изоляцию: Предотвращает пробой между спиралью и оболочкой.
  • Теплопроводность: Эффективно передаёт тепло от спирали к внешней оболочке трубки, обеспечивая равномерный нагрев по всей длине.
  • Механическую защиту: Защищает спираль от вибраций и механических воздействий.
• Герметизация штуцера:

  Использование прокладок или уплотнительных материалов в месте крепления штуцера М14 не только предотвращает утечку воздуха, но и защищает от проникновения пыли, влаги и агрессивных сред внутрь оборудования, что критично для поддержания стабильности технологического процесса и долговечности всего узла.

Сравнительный анализ воздушных ТЭНов для различных производственных задач

Выбор ТЭНа всегда сопряжен с компромиссами между техническими характеристиками, стоимостью и условиями эксплуатации. Сравнение ТЭНов с трубкой 8 мм с более крупными аналогами помогает наглядно продемонстрировать оптимальные сценарии применения рассматриваемого типа.

Области применения и критерии первичного отбора

Воздушные ТЭНы с рассматриваемыми параметрами находят широкое применение благодаря своей универсальности и надёжности:

• Сушильное оборудование: От небольших лабораторных сушилок до промышленных камер для древесины, зерна, керамики или полимеров. Точный и регулируемый нагрев воздуха критичен для предотвращения деформации или повреждения материалов.
• Тепловые пушки и промышленное вентиляторное отопление: Для быстрого обогрева производственных помещений, складов, строительных объектов. Компактность ТЭНа позволяет создавать мобильные и мощные установки.
• Промышленная вентиляция и системы кондиционирования воздуха (HVAC): Для подогрева приточного воздуха в холодное время года или поддержания заданной температуры в производственных зонах. Резьбовое крепление обеспечивает лёгкую интеграцию в существующие воздуховоды.
• Бытовая техника: Электрические конвекторы, фены, сушилки для рук, духовые шкафы и другие приборы, где требуется надёжный и безопасный нагрев воздуха.
• Технологические процессы: Где необходим точный локальный нагрев газовых смесей или воздуха для химических реакций, закалки, отжига или других термообработок.

При первичном отборе ТЭНа важно учитывать:

1. Требуемая температура воздуха на выходе.
2. Объем и скорость воздушного потока.
3. Особенности окружающей среды (влажность, агрессивные газы, пыль).
4. Наличие ограничений по габаритам и способу монтажа.
5. Бюджет проекта и ожидаемый срок службы оборудования.

Понимание базовых характеристик и принципов выбора закладывает основу для эффективного проектирования и эксплуатации. Однако истинная ценность и долговечность системы раскрываются на этапе внедрения и последующего обслуживания, где критически важны детали монтажа, настройки и мониторинга, а также стратегическое планирование жизненного цикла оборудования.

Продвинутая Практика Внедрения и Оптимизации Работы Воздушных ТЭНов

После выбора оптимального воздушного ТЭНа с параметрами 1,5 кВт, 220 В, 8 мм трубкой и резьбой М14, успешная реализация проекта требует глубокого понимания процессов монтажа, эксплуатации, мониторинга и стратегической оценки экономической эффективности. Правильное внедрение минимизирует риски, снижает операционные издержки и обеспечивает максимальный возврат инвестиций (ROI) на протяжении всего жизненного цикла оборудования.

Интеграция и Монтаж: Обеспечение Долговечности и Безопасности

Качество монтажа напрямую влияет на срок службы ТЭНа и безопасность всей системы. Пренебрежение деталями может привести к преждевременному выходу из строя, авариям и незапланированным простоям.

1. Подготовка монтажного места:
   • Убедитесь, что отверстие для штуцера М14 в корпусе или фланце оборудования соответствует требуемым размерам и имеет чистую, ровную поверхность для герметизации.
   • При необходимости используйте шайбы и прокладки из термостойких материалов (например, фибра, силикон, паронит), способных выдерживать рабочие температуры и обеспечивать надёжную герметизацию.
2. Механическое крепление:
   • Затягивайте штуцер М14 равномерно, используя динамометрический ключ для предотвращения перетяжки или недотяжки. Рекомендуемый момент затяжки для резьбы М14х1,5 составляет обычно 20-30 Нм, но всегда следует сверяться с рекомендациями производителя ТЭНа и оборудования.
   • Шаг резьбы 1,5 мм является компромиссом между прочностью и удобством. Более мелкий шаг (например, 1,0 мм) повысил бы прочность, но усложнил бы монтаж; более крупный шаг (2,0 мм) упростил бы монтаж, но снизил бы устойчивость к износу.
3. Электрические соединения:
   • Выбор сечения кабеля: Для ТЭНа мощностью 1,5 кВт при 220 В номинальный ток составляет около 6,8 А. Рекомендуется использовать медный кабель с сечением, рассчитанным на ток не менее 7-10 А (например, 1,5-2,5 мм²). Запас по току обеспечит стабильность при пусковых нагрузках и предотвратит перегрев проводки.
   • Типы соединений: Используйте винтовые клеммные колодки с пружинными шайбами (Гровера) или самоконтрящимися гайками, чтобы предотвратить ослабление контакта под воздействием вибраций и термического расширения/сжатия.
   • Изоляция: Все электрические соединения должны быть тщательно изолированы с использованием термоусадочных трубок, изоленты или защитных колпачков, соответствующих классу защиты оборудования.
4. Учет «холодной зоны»:
   • При проектировании системы и монтаже необходимо учитывать наличие «холодной зоны» ТЭНа — участка трубки, который не нагревается до высокой температуры. Обычно «холодная зона» располагается на концах элемента, ближе к электрическим контактам.
   • Эта зона должна быть расположена вне основного потока нагреваемого воздуха или иметь адекватное охлаждение, чтобы предотвратить перегрев контактных выводов и продлить срок службы ТЭНа.
5. Заземление:
   • Корпус ТЭНа и оборудования, в которое он установлен, должны быть надёжно заземлены в соответствии с действующими электротехническими нормами и правилами безопасности (ПУЭ, ГОСТ).

Эксплуатация и Мониторинг: Снижение Рисков и Операционных Затрат

Эффективная эксплуатация и проактивный мониторинг позволяют значительно продлить срок службы ТЭНа, повысить энергоэффективность системы и предотвратить дорогостоящие аварии.

1. Контроль температуры:
   • Термисторы или термовыключатели: Интеграция термисторов (полупроводниковых резисторов, сопротивление которых меняется с температурой) или термовыключателей непосредственно вблизи ТЭНа позволяет осуществлять точный контроль и предотвращать перегрев. Это особенно важно для защиты от сухого хода (отсутствия обдува) или при работе в условиях повышенной нагрузки.
   • Системы управления: Подключение ТЭНа к программируемым логическим контроллерам (ПЛК) или специализированным терморегуляторам обеспечивает автоматическое поддержание заданной температуры, оптимизацию энергопотребления и возможность удаленного мониторинга.
2. Оптимизация теплоотдачи:
   • Оребрение: Для задач, требующих максимальной теплоотдачи в воздушной среде (например, высокопроизводительные тепловые пушки, системы рециркуляции), следует рассмотреть использование оребрённых ТЭНов. Оребрение увеличивает площадь контакта с воздухом в 2-3 раза, что позволяет при той же мощности достигать более высоких температур воздуха или обеспечивать больший объем нагрева.
   • Скорость обдува: Для ТЭНа диаметром 8 мм критически важна минимальная скорость обдува (от 6 м/с). Недостаточный обдув приводит к перегреву поверхности трубки, снижению КПД и сокращению срока службы элемента. Регулярная проверка и калибровка вентиляционных систем обязательны.
3. Регулярное техническое обслуживание (ТО):
   • Визуальный осмотр: Проверяйте ТЭН на наличие следов перегрева, деформаций, коррозии или повреждений изоляции.
   • Чистка: Удаляйте пыль, нагар и другие загрязнения с поверхности трубки, особенно с оребрения, так как они ухудшают теплоотдачу.
   • Проверка контактов: Периодически проверяйте надёжность электрических соединений, подтягивайте винты, если это необходимо.
   • Измерение сопротивления изоляции: Используйте мегаомметр для проверки сопротивления изоляции между нагревательной спиралью и корпусом ТЭНа. Значительное снижение сопротивления указывает на деградацию изоляционного материала и требует замены элемента.

Экономическая Эффективность: Расчет ROI и TCO для Систем с Воздушными ТЭНами

Принятие решений в B2B-сегменте всегда основывается на экономических показателях. Правильный выбор и эксплуатация ТЭНа напрямую влияют на ROI и TCO всего оборудования.

• Расчет TCO (Total Cost of Ownership – общая стоимость владения):

  TCO = (Первоначальные инвестиции) + (Операционные расходы) + (Расходы на обслуживание и ремонт) + (Стоимость простоев)

  • Первоначальные инвестиции: Стоимость ТЭНа, фланцев, кабелей, контроллеров, монтажных работ. Выбор нержавеющей стали увеличит первоначальные инвестиции на 15-30% по сравнению с углеродистой, но может значительно сократить дальнейшие затраты.
  • Операционные расходы: Прежде всего, это энергопотребление. Эффективность ТЭНа и наличие систем контроля (термисторы, ПЛК) напрямую влияют на этот показатель. Для ТЭНа 1,5 кВт, работающего 8 часов в сутки, 20 дней в месяц, при стоимости 5 руб/кВтч, ежемесячное потребление составит: 1,5 кВт * 8 ч * 20 дн * 5 руб/кВтч = 1200 руб/мес.
  • Расходы на обслуживание и ремонт: Стоимость планового ТО, запчастей (например, замена ТЭНа), работы персонала. Выбор более долговечных материалов и превентивное обслуживание минимизируют эти затраты.
  • Стоимость простоев: Потери производства из-за отказа нагревательного элемента. Это может быть самым значительным компонентом TCO, особенно для непрерывных производственных линий.
• Расчет ROI (Return on Investment – окупаемость инвестиций):

  ROI = ((Прибыль от инвестиций) — (Стоимость инвестиций)) / (Стоимость инвестиций) * 100%

  Прибыль от инвестиций в контексте ТЭНов может выражаться в:

  • Снижении энергопотребления: Модернизация старых ТЭНов на более эффективные, использование оребрения, точный контроль температуры.
  • Увеличении производительности: Стабильная работа нагревательного оборудования без сбоев, сокращение времени на нагрев.
  • Уменьшении брака: Точный контроль температуры предотвращает перегрев или недогрев продукции.
  • Снижении затрат на обслуживание: Выбор надёжных материалов и правильный монтаж увеличивают межремонтный период.

  Пример: Инвестиции в ТЭН из нержавеющей стали с термистором (на 20% дороже углеродистого) могут сократить ежемесячное энергопотребление на 10% (за счет точного контроля) и увеличить срок службы в 1,5 раза, снизив частоту замен. Если обычный ТЭН меняется раз в год (2000 руб), а новый — раз в 1,5 года, экономия на замене составит 2000 * (1 — 1/1.5) = 667 руб/год. Экономия на электроэнергии: 1200 руб/мес * 12 мес * 0.1 = 1440 руб/год. Суммарная экономия (без учета простоев) ~2100 руб/год, при дополнительных инвестициях в 400 руб (20% от 2000 руб). ROI в первый год (только за счет экономии) = (2100 — 400) / 400 * 100% = 425%.

Практические Кейсы Применения: От Малого Бизнеса до Крупного Производства

1. Кейс 1: Малое Предприятие – Сушильная Камера для Пищевых Продуктов (SMB)

   Небольшой производитель снэков использовал для сушки фруктов ТЭНы из углеродистой стали. Из-за повышенной влажности и органических испарений ТЭНы выходили из строя каждые 6-8 месяцев. Переход на воздушные ТЭНы с трубкой 8 мм из нержавеющей стали (марка Т) с аналогичной мощностью 1,5 кВт и резьбой М14 позволил увеличить срок службы до 24 месяцев. Дополнительная комплектация термовыключателем предотвратила перегрев при случайном снижении обдува, защитив продукт от подгорания. Результат: сокращение простоев на 60%, уменьшение затрат на замену и обслуживание на 50%, повышение качества конечного продукта.

2. Кейс 2: Крупное Производство – Система Приточной Вентиляции Цеха (Enterprise)

   На крупном машиностроительном заводе требовался подогрев значительных объемов приточного воздуха в цехе. Использовались секции из множества воздушных ТЭНов 1,5 кВт, 220 В, диаметром 8 мм, но с оребрением. Стандартизированная резьба М14 обеспечивала быструю замену вышедших из строя элементов без остановки всей вентиляционной системы. Благодаря оребрению, удалось достигнуть необходимой тепловой мощности при меньшем количестве ТЭНов, что сократило капитальные затраты на монтаж и упростило дальнейшее обслуживание. Внедрение ПЛК с контролем температуры и скорости потока позволило оптимизировать энергопотребление и снизить общие операционные расходы на 15%.

3. Кейс 3: Регулируемая Среда – Лабораторный Шкаф для Термической Обработки (Regulated Environment)

   В научно-исследовательской лаборатории для точной термической обработки образцов требовался компактный нагревательный элемент с высокой стабильностью температуры. Был выбран воздушный ТЭН 1,5 кВт, 220 В, 8 мм с резьбой М14, но с интегрированным высокоточным термистором. Использование нержавеющей стали гарантировало отсутствие коррозии и инертность к исследуемым средам. Продуманный монтаж с учётом «холодной зоны» и герметизация штуцера позволили создать герметичную камеру с минимальными теплопотерями. Это обеспечило повторяемость экспериментов, сократило время на подготовку образцов и повысило точность исследований, что в итоге привело к ускорению R&D-процессов.
