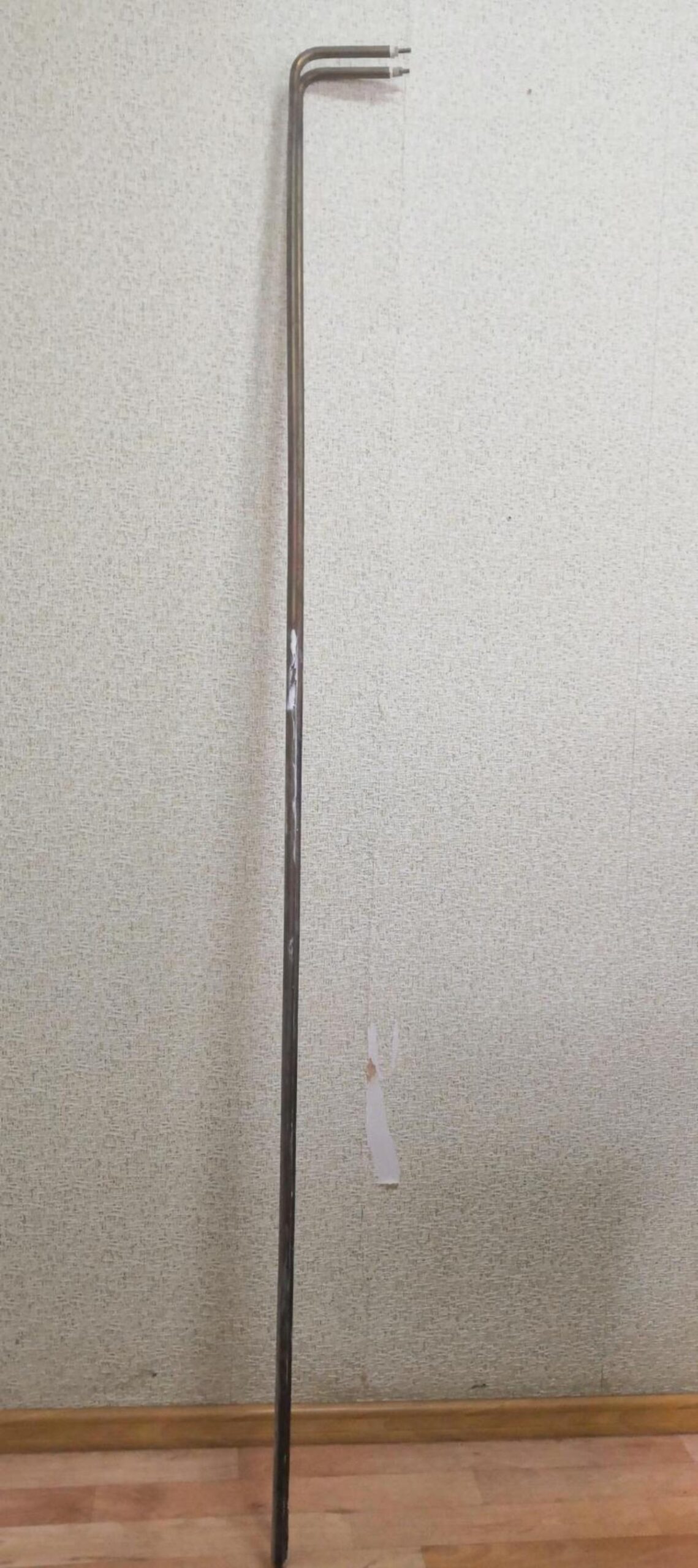

ТЭН воздушный сухой для ванн нагрева (вулканизация силиконовой резины). ТЭН — «U» образный Высота ориентировочно 1850мм Угол 90градусов Присоединение резьбовое, резьба М6 Длина короткой части с учетом резьбы примерно 150мм Длина резьбовой части примерно 20мм. Напряжение 380В 3600W
ТЭН воздушный сухой для ванн нагрева (вулканизация силиконовой резины).
ТЭН — "U" образный
Высота ориентировочно 1850мм
Угол 90градусов
Присоединение резьбовое, резьба М6
Длина короткой части с учетом резьбы примерно 150мм
Длина резьбовой части примерно 20мм. Напряжение 380В 3600W
Концепция и назначение сухого воздушного ТЭНа для вулканизации силиконовой резины
ТЭН воздушный сухой — это электрический трубчатый нагреватель, работающий путем нагрева воздуха (газовой среды) без прямого контакта с нагреваемым материалом. Такой тип нагревателя широко используется в процессах, где требуется равномерный, стабильный нагрев воздуха или других газов, служащих теплопереносчиком, например, в промышленных ваннах для вулканизации силиконовой резины.
Вулканизация силиконовой резины — процесс термообработки, при котором сырье подвергается нагреву в определенной температурной среде для достижения желаемых физических свойств (упругость, прочность, тепло- и химическая устойчивость). Воздушный сухой ТЭН часто применяется в таких ваннах, так как обеспечивает быстрый и равномерный нагрев воздуха внутри камеры, не загрязняя продукт и сохраняя стабильность температуры.
Конструкция и материалы ТЭНа
U-образная форма с углом 90° удобна для размещения в ваннах нестандартных размеров, позволяя компактно «обогнуть» рабочую зону с двух сторон или снизу, создавая эффективный воздушный поток для равномерного нагрева.
Высота около 1850 мм соответствует параметрам достаточно длинного нагревателя, что позволяет покрыть значительную площадь нагрева ванны.
Присоединение с резьбой М6 и длина резьбовой части около 20 мм обеспечивают надежное крепление и простоту монтажа в конструкцию оборудования.
Для изготовления корпуса и защитной трубки чаще всего используются нержавеющая сталь или углеродистая сталь — они обеспечивают необходимую коррозионную стойкость, механическую прочность и термостойкость (до 600-800 °С).
Внутри нагревателя расположена нагревательная спираль из сплава с высокорезистивными характеристиками (например, Khantal или Rescal). Спираль натягивается или крепится на цилиндрические керамические изоляторы (стеатитовые или керамические цилиндры), что обеспечивает эффективное распределение тепла и защиту от перегрева.
Технические характеристики и параметры
| Параметр | Значение | Комментарии |
|---|---|---|
| Форма | U-образная, угол 90° | Для удобного размещения и равномерного нагрева |
| Длина (высота) | ~1850 мм | Длинный нагреватель для крупногабаритных ванн |
| Длина короткого сегмента | ~150 мм | С учетом резьбы |
| Длина резьбовой части | ~20 мм | Резьбовое соединение М6 |
| Напряжение | 380 В | Три фазы (обычно промышленное напряжение) |
| Мощность | 3600 Вт | Обеспечивает интенсивный нагрев воздуха |
| Материал корпуса | Нержавеющая/углеродистая сталь | Высокая прочность и коррозионная стойкость |
| Температура поверхности | до 600-800 °С | Максимальная температура эксплуатации |
| Плотность мощности | до 9 Вт/см² | Рекомендованная удельная мощность поверхности спирали |
Основные преимущества и особенности сухих воздушных ТЭНов для вулканизации
- Отсутствие контакта спирали с жидкостью — это исключает коррозию и загрязнение продукта, что критично для высокочистых технологических процессов.
- Долговечность и ремонтопригодность — сухие ТЭНы легко заменяются без полного разбора ванны или процесса, что снижает простои производства.
- Равномерный нагрев воздуха — керамические изоляторы и конструкция ТЭНа обеспечивают оптимальный тепловой режим, важный для качественной вулканизации силикона.
- Гибкие размеры и формы — возможность изготовления ТЭНов под заказ с различными длинами, диаметров, углами и резьбовыми соединениями.
- Высокая температурная устойчивость — поверхностная температура может достигать 600-800 °С, что необходимо для технологических процессов вулканизации.
Технологические и монтажные аспекты
- При монтаже важно обеспечить правильное крепление с помощью резьбы М6 для надежного контакта и герметизации ванны.
- Угол 90° удобен для установки в углы ванны, снижения теплопотерь и оптимизации воздушного потока.
- Рекомендуется проверять целостность изоляционных керамических элементов, чтобы избежать короткого замыкания и обеспечить безопасность.
- Напряжение 380 В указывает на промышленное использование, часто трехфазное питание, что требует соответствующей схемы подключения и защиты.
- Можно применять термодатчики и терморегуляторы для точного поддержания температуры в диапазоне вулканизации силиконовой резины (обычно 150-220 °С в зависимости от марки силикона).
Применение в ваннах для вулканизации силиконовой резины
Использование воздухонагревательных ТЭНов позволяет создать стабильную воздушную среду с точным температурным контролем. Благодаря сухому нагревателю исключается контакт нагревателя с силиконовым материалом или технологической жидкостью, что повышает чистоту процесса. ТЭНы могут использоваться как отдельные нагревательные элементы или в виде коллекторов, обеспечивая необходимую мощность и равномерность нагрева.
Учитывая мощность 3600 Вт и длину, данный ТЭН подходит для ванн среднего и крупного объема с требованием равномерного прогрева.
Альтернативные варианты и дополнения
- Для повышения эффективности нагрева могут применяться оребрённые воздушные ТЭНы (ТЭНР), но для вулканизации силиконовой резины чаще используют гладкие трубы для равномерности.
- Материал корпуса следует выбирать с учетом агрессивности среды; если присутствуют ультрафиолет, химические пары или паровые среды, оптимально использовать нержавеющую сталь AISI 304/316.
- Возможна комплектация с элементами автоматики для обеспечения энергосбережения и предотвращения перегрева.
Резюме рекомендаций для выбора и эксплуатации
- При заказе указывайте точные размеры, форму (U-образная с углом 90°), длину участков с резьбой и тип резьбы (М6).
- Подбирайте мощность с расчетом на объем и теплопотери ванны; 3600 Вт — обычный промышленный стандарт для таких задач.
- Обеспечьте надлежащую защиту и подключение под напряжение 380 В (трёхфазная сеть).
- Используйте качественные материалы корпуса для долговечности (нержавейка предпочтительнее углеродистой стали, но последний дешевле).
- Производители сухих воздушных ТЭНов могут изготовить изделие по индивидуальному заказу с учетом всех параметров.
Следующей частью статьи мы уделим внимание практическим аспектам проектирования и внедрения сухих воздушных ТЭНов в производственные процессы, а также их роли в оптимизации производительности и повышении качества продукции.
Практические аспекты проектирования и внедрения ТЭНа в производственные процессы
При проектировании систем с использованием сухих воздушных ТЭНов для вулканизации силиконовой резины необходимо учитывать не только технические характеристики устройств, но и специфические условия их эксплуатации. Основным фактором, обеспечивающим эффективность нагрева, является правильный подбор местоположения ТЭНа в ванной, а также оптимизация схемы воздушного потока.
Эффективное размещение ТЭНа
Для обеспечения равномерного прогрева всего объема воздушной среды, важно правильно размечать расположение ТЭНа. U-образная форма позволяет удобно разместить нагреватель в углах или по периметру ванны, создавая при этом оптимальные условия для циркуляции горячего воздуха. Установка в углы способствует снижению теплопотерь и помогает поддерживать стабильную температуру в процессе вулканизации.
Оптимизация воздушного потока
Эффективность работы ТЭНа во многом зависит от системы циркуляции воздуха в ванне. Рекомендуется использовать дополнительные вентиляторы для улучшения распределения теплого воздуха, что позволит избежать перегревов в определенных зонах и, как следствие, обеспечит более равномерную вулканизацию.
Мониторинг и контроль температуры
Использование термодатчиков и терморегуляторов для непрерывного контроля температуры в камере вулканизации является критично важным моментом. Выбор правильного терморегулятора, способного поддерживать температурный режим в диапазоне 150-220 °С, поможет избежать перегрева материала и достичь желаемых характеристик конечного продукта.
Подбор дополнительных комплектующих
Для повышения общей эффективности системы, возможна интеграция автоматических систем управления, позволяющих оптимизировать работу ТЭНа с учетом нагрузки и температуры. Это не только снижает энергозатраты, но и повышает безопасность работы всего оборудования.
Обслуживание и уход за ТЭНом
Для обеспечения долговечности и надежности работы сухих воздушных ТЭНов, необходим регулярный мониторинг состояния изоляционных материалов. Оптимально проводить визуальный осмотр и тестирование напряжения, чтобы убедиться в отсутствии возможных коротких замыканий. В случае выявления любых повреждений, такие элементы подлежат замене.
Преимущества индивидуального подхода
Многим предприятиям рекомендуется рассмотреть возможность заказа ТЭНа по индивидуальным размерам и характеристикам, чтобы учесть специфические требования своих процессов. Это может включать не только изменение размеров, но и параметры мощности, а также различные варианты присоединений и материалов корпуса.
Подведение итогов по проектированию и внедрению
Внедрение сухих воздушных ТЭНов в систему вулканизации становится не только техническим решением, но и важным шагом к повышению производительности, экономии ресурсов и улучшению качества конечного продукта. Грамотный подход к проектированию, размещению и управлению ТЭНами обеспечит стабильность производственного процесса и постоянное соответствие современным требованиям высоких технологий.
В следующей части статьи мы углубим тему и обсудим примеры успешных внедрений подобных решений в промышленных условиях, а также возможный анализ экономической эффективности этих систем и преимущества для бизнеса.
