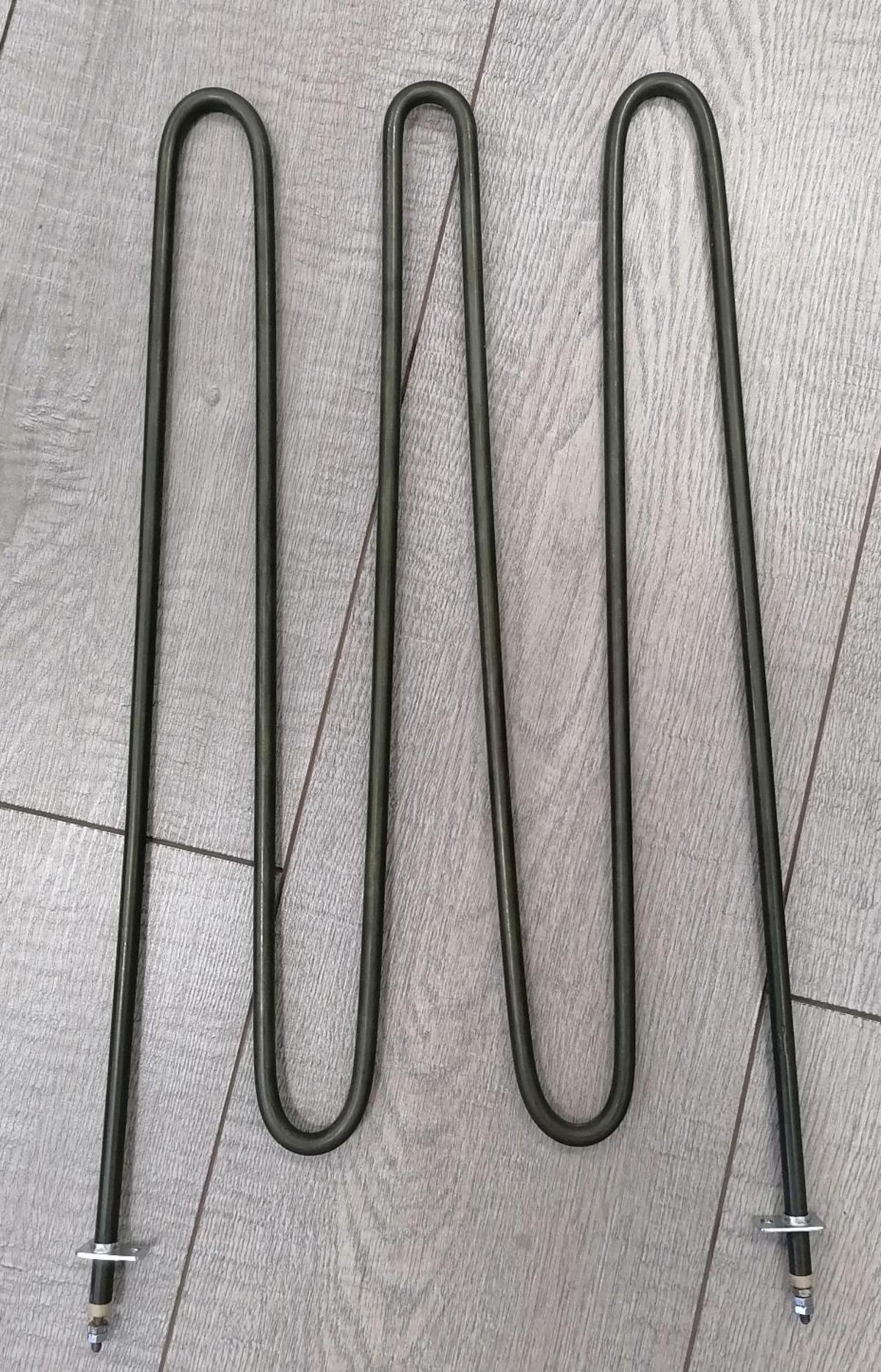

Тэн воздушный со штуцером. Мощность 2000 вт, напряжение 230 В

Выбор и применение воздушных ТЭНов со штуцером: фокус на 2000 Вт, 230 В

В промышленных и коммерческих системах обогрева воздуха, сушки материалов и поддержания заданной температуры критическую роль играют трубчатые электронагреватели (ТЭНы). Элементы мощностью 2000 Вт при напряжении 230 В, оснащенные штуцером, представляют собой распространенное и эффективное решение для широкого спектра задач. Понимание их технических особенностей, конструктивных преимуществ и оптимальных сценариев применения позволяет принимать обоснованные решения, минимизировать операционные издержки и повышать надежность производственных процессов.

Ключевые понятия и терминология

• ТЭН (трубчатый электронагреватель): Устройство, преобразующее электрическую энергию в тепловую путем нагрева металлической трубки с внутренним резистивным элементом. Воздушные ТЭНы специально разработаны для эффективной теплоотдачи в газообразных средах.
• Мощность (Вт, кВт): Показатель интенсивности тепловыделения. 2000 Вт (2 кВт) — стандартная мощность, обеспечивающая достаточную производительность для большинства задач без чрезмерной нагрузки на сеть.
• Напряжение (В): Электрический потенциал, необходимый для работы ТЭНа. 230 В соответствует стандартным параметрам однофазных промышленных и бытовых сетей в большинстве регионов.
• Штуцер: Резьбовое соединение, интегрированное в конструкцию ТЭНа. Обеспечивает механическую фиксацию нагревателя в оборудовании и герметичность соединения, что критично для безопасности и эффективности. Типичные размеры: М16, М18, 1/2 дюйма (16–21 мм).
• Оребрение: Дополнительные металлические пластины (ребра) на поверхности трубки ТЭНа, выполненные из алюминия, нержавеющей или углеродистой стали. Значительно увеличивают площадь теплообмена, повышая эффективность нагрева и снижая поверхностную температуру ТЭНа, тем самым продлевая его срок службы.
• Материалы трубки ТЭНа: Определяют долговечность и коррозионную стойкость.
  • Углеродистая сталь: Экономичный вариант с высокой прочностью, подходит для общих промышленных применений в сухих условиях.
  • Нержавеющая сталь (например, AISI304): Обладает высокой коррозионной стойкостью и устойчивостью к окислению при высоких температурах, предпочтительна для влажных, агрессивных сред или пищевой промышленности.
  • Титан: Применяется в особо агрессивных средах, где требуется максимальная химическая и температурная стойкость.
• Рабочая температура поверхности: Температура наружной оболочки ТЭНа, которая может достигать 450°C. Определяется мощностью, материалом и условиями эксплуатации (например, принудительная вентиляция или естественная конвекция).
• ГОСТ 13268-88: Государственный стандарт, регламентирующий требования к электронагревательным трубчатым элементам, обеспечивающий их надежность и безопасность в эксплуатации.

Конструктивные особенности и формы исполнения

Воздушные ТЭНы со штуцером мощностью 2000 Вт, 230 В могут иметь различные формы и конфигурации, что обеспечивает их адаптивность к специфике промышленного оборудования:

• Прямые ТЭНы: Простейшая форма, удобная для монтажа в линейных каналах или камерах, где нет ограничений по длине.
• U-образные ТЭНы: Позволяют разместить большую длину нагревательного элемента в ограниченном пространстве, часто используются в тепловых пушках и конвекторах.
• Г-образные и другие специальные формы: Разрабатываются для встраивания в оборудование со сложной геометрией внутренних пространств, например, в сушильные камеры с нестандартным расположением воздуховодов.

Роль оребрения: Оребренные ТЭНы в сравнении с гладкими аналогами демонстрируют значительное увеличение площади контакта с воздухом. Это приводит к нескольким ключевым преимуществам:

• Увеличение теплоотдачи: Позволяет быстрее нагревать больший объем воздуха или поддерживать заданную температуру с меньшими энергозатратами.
• Снижение поверхностной плотности мощности: Распределяя тепло по большей площади, оребрение уменьшает температурную нагрузку на каждый квадратный сантиметр поверхности ТЭНа, предотвращая перегрев и продлевая срок службы.
• Повышение КПД: Эффективнее передают тепловую энергию, что выражается в более высоком коэффициенте полезного действия системы обогрева в целом.

Значение штуцера: Наличие штуцера упрощает монтаж и демонтаж ТЭНа, обеспечивает надежное и герметичное крепление. Это особенно важно в оборудовании, подверженном вибрациям или температурным колебаниям, а также в системах, требующих регулярного обслуживания или замены нагревательных элементов.

Сравнительный анализ материалов и конструкций ТЭНов для различных применений

Выбор материала и конструктивного исполнения ТЭНа напрямую влияет на его долговечность, стоимость эксплуатации и применимость в конкретных промышленных условиях. Ниже представлена сравнительная таблица, которая поможет руководителям проектов и инженерам принять оптимальное решение.

Анализ показывает, что универсальное решение в виде оребренного ТЭНа из нержавеющей стали AISI304 со штуцером 2000 Вт, 230 В является наиболее сбалансированным выбором для большинства B2B-заказчиков, предлагая оптимальное соотношение цены, долговечности и эксплуатационных характеристик в широком диапазоне применений.

Переходя от общих характеристик и выбора материалов, далее мы углубимся в практические аспекты интеграции, эксплуатации и оптимизации воздушных ТЭНов в промышленных и коммерческих системах, а также рассмотрим экономические выгоды и примеры успешного внедрения.

Продвинутая практика и внедрение воздушных ТЭНов мощностью 2000 Вт, 230 В

Эффективность инвестиций в системы нагрева воздуха напрямую зависит не только от выбора самого ТЭНа, но и от грамотной архитектуры, процессов внедрения и дальнейшей эксплуатации. Для B2B-сегмента это означает комплексный подход, охватывающий аспекты от проектирования до оптимизации TCO (Total Cost of Ownership – общая стоимость владения).

Архитектура системы и интеграция

Внедрение воздушных ТЭНов в существующие или проектируемые системы требует внимания к нескольким ключевым архитектурным решениям:

• Обеспечение воздушного потока: Для ТЭНа 2000 Вт в воздушной среде крайне важен адекватный поток воздуха. Недостаточная циркуляция приводит к перегреву элемента, снижению его КПД (коэффициента полезного действия) и преждевременному выходу из строя. Проектирование должно включать расчет аэродинамического сопротивления каналов и подбор вентиляторов, обеспечивающих рекомендуемую скорость потока (как правило, 2-6 м/с для оребренных ТЭНов).
• Интеграция с системами контроля: Подключение через терморегуляторы, датчики температуры и системы автоматизации (ПЛК – программируемый логический контроллер) – обязательное условие. Это позволяет поддерживать заданный температурный режим, защищать ТЭН от перегрева и оптимизировать энергопотребление.


  Пример: В сушильной камере для древесины поддержание точной температуры 60-70°C с помощью ТЭНов мощностью 2000 Вт, управляемых ПЛК, позволяет сократить время сушки на 15-20% по сравнению с ручным контролем, снижая энергозатраты и предотвращая деформацию материала.

• Электротехническая безопасность: Помимо стандартного заземления, необходимо предусмотреть защиту от короткого замыкания, токов утечки (УЗО – устройство защитного отключения) и перегрузок. Расчет сечения кабеля должен соответствовать номинальной мощности ТЭНа (2000 Вт при 230 В – это примерно 8.7 А), с запасом прочности, учитывающим пусковые токи и длительную работу.
• Модульность и ремонтопригодность: Конструкция со штуцером облегчает замену вышедшего из строя элемента. При проектировании систем с несколькими ТЭНами целесообразно использовать модульную компоновку, позволяющую производить замену без демонтажа всей установки.

Пошаговая реализация и оптимизация

Эффективное внедрение и эксплуатация воздушных ТЭНов мощностью 2000 Вт, 230 В следует выполнять по проверенной методологии:

1. Этап 1: Предварительный анализ и проектирование (1-2 недели)
   • Роль: Технический директор, главный инженер, проектировщик.
   • Действия: Определение требуемой тепловой мощности системы (тепловые потери, объем нагреваемого воздуха, температурный градиент). Выбор оптимальной формы ТЭНа, материала трубки и типа оребрения исходя из условий эксплуатации (влажность, агрессивность среды). Разработка электрической схемы подключения, выбор средств автоматизации (терморегуляторы, датчики, ПЛК).
   • Артефакты: Техническое задание, расчеты тепловых потерь, спецификация ТЭНов, электрическая схема, план расположения оборудования.
2. Этап 2: Закупка и поставка (2-4 недели)
   • Роль: Отдел снабжения, менеджер по закупкам.
   • Действия: Выбор надежного поставщика, проверка сертификатов соответствия (ГОСТ 13268-88), контроль качества поставляемой продукции.
   • Артефакты: Договоры поставки, акты входного контроля, сертификаты качества.
3. Этап 3: Монтаж и подключение (1-3 дня на элемент)
   • Роль: Монтажная бригада, электрик, инженер КИПиА (контрольно-измерительные приборы и автоматика).
   • Действия: Установка ТЭНов в соответствии с проектом, обеспечение надежного крепления штуцера. Подключение к электросети с соблюдением всех норм безопасности (заземление, УЗО, автоматические выключатели). Настройка терморегуляторов и систем автоматизации.
   • Артефакты: Протоколы монтажных работ, акты подключения, схема испытаний.
4. Этап 4: Пусконаладочные работы и тестирование (1-3 дня)
   • Роль: Инженер КИПиА, оператор оборудования.
   • Действия: Проверка работоспособности системы во всех режимах, калибровка датчиков температуры, тестирование защиты от перегрева. Измерение фактического энергопотребления.
   • Артефакты: Протоколы испытаний, акты ввода в эксплуатацию, отчеты по энергопотреблению.
5. Этап 5: Эксплуатация и мониторинг (постоянно)
   • Роль: Оператор, служба эксплуатации, инженер по обслуживанию.
   • Действия: Регулярный визуальный осмотр ТЭНов и мест их крепления на предмет коррозии, ослабления соединений, загрязнений оребрения. Периодическая очистка оребрения (например, раз в 3-6 месяцев, в зависимости от запыленности среды) для поддержания оптимальной теплоотдачи. Мониторинг энергопотребления и температурных режимов.
   • Артефакты: Журналы обслуживания, записи о замерах энергопотребления, отчеты о превентивных работах.

Оценка экономического эффекта (ROI): Инвестиции в качественные ТЭНы и их правильное внедрение приносят ощутимую экономию. Расчет ROI может быть выполнен по формуле:

ROI = ((Экономия энергии + Сокращение простоев + Увеличение срока службы) - Дополнительные затраты на внедрение) / Дополнительные затраты на внедрение * 100%

Типичная экономия от внедрения оребренных ТЭНов из нержавеющей стали с адекватным контролем может составлять 10-25% по энергопотреблению и до 30-50% по сокращению затрат на обслуживание и замену по сравнению с неоптимальными решениями за 3-5 лет.

Кейсы и паттерны успешного применения

1. Кейс 1: Крупное производственное предприятие (Enterprise) — Сушильная камера для керамики
   • Задача: Обеспечить стабильный и равномерный нагрев в многосекционной сушильной камере для керамических изделий, работающей в условиях повышенной влажности.
   • Решение: Установка 48 оребренных ТЭНов из нержавеющей стали AISI304 мощностью 2000 Вт каждый, с U-образной формой и штуцерным креплением. Каждый ТЭН подключен через индивидуальный твердотельный регулятор мощности (SSR – Solid State Relay) к централизованному ПЛК.
   • Результат: Достигнута точность поддержания температуры ±1°C в каждой секции. Срок службы ТЭНов превысил ожидаемый на 30% благодаря отсутствию коррозии и оптимизированной теплоотдаче. Сокращение брака изделий на 5% за счет стабильности температурного режима.
2. Кейс 2: Предприятие среднего бизнеса (SMB) — Тепловая завеса на складе
   • Задача: Создать эффективную тепловую завесу на воротах складского комплекса для снижения теплопотерь при частых открытиях.
   • Решение: Интеграция 6 прямых оребренных ТЭНов из углеродистой стали мощностью 2000 Вт со штуцером в вентиляционный блок тепловой завесы. Управление осуществляется через термостат с датчиком наружной температуры и концевой выключатель на воротах.
   • Результат: Снижение энергопотребления на отопление склада на 18% в холодное время года. Быстрая окупаемость инвестиций (менее 1,5 лет) за счет относительной дешевизны углеродистой стали и простоты монтажа в условиях сухой среды.
3. Кейс 3: Сектор с особыми требованиями (Regulated) — Оборудование для дезинфекции воздуха в медицинских учреждениях
   • Задача: Нагрев воздуха до 120°C для стерилизации в рециркуляторах медицинского класса, с высокими требованиями к чистоте воздуха и надежности.
   • Решение: Применение индивидуально спроектированных ТЭНов из нержавеющей стали с особо тонким оребрением, мощностью 2000 Вт, 230 В, со штуцером для крепления. Элементы сертифицированы для медицинского оборудования и интегрированы с системой фильтрации HEPA и УФ-облучения.
   • Результат: Обеспечение соответствия санитарным нормам и стандартам качества воздуха. Повышенная надежность работы системы дезинфекции, критичная для безопасности пациентов и персонала.
