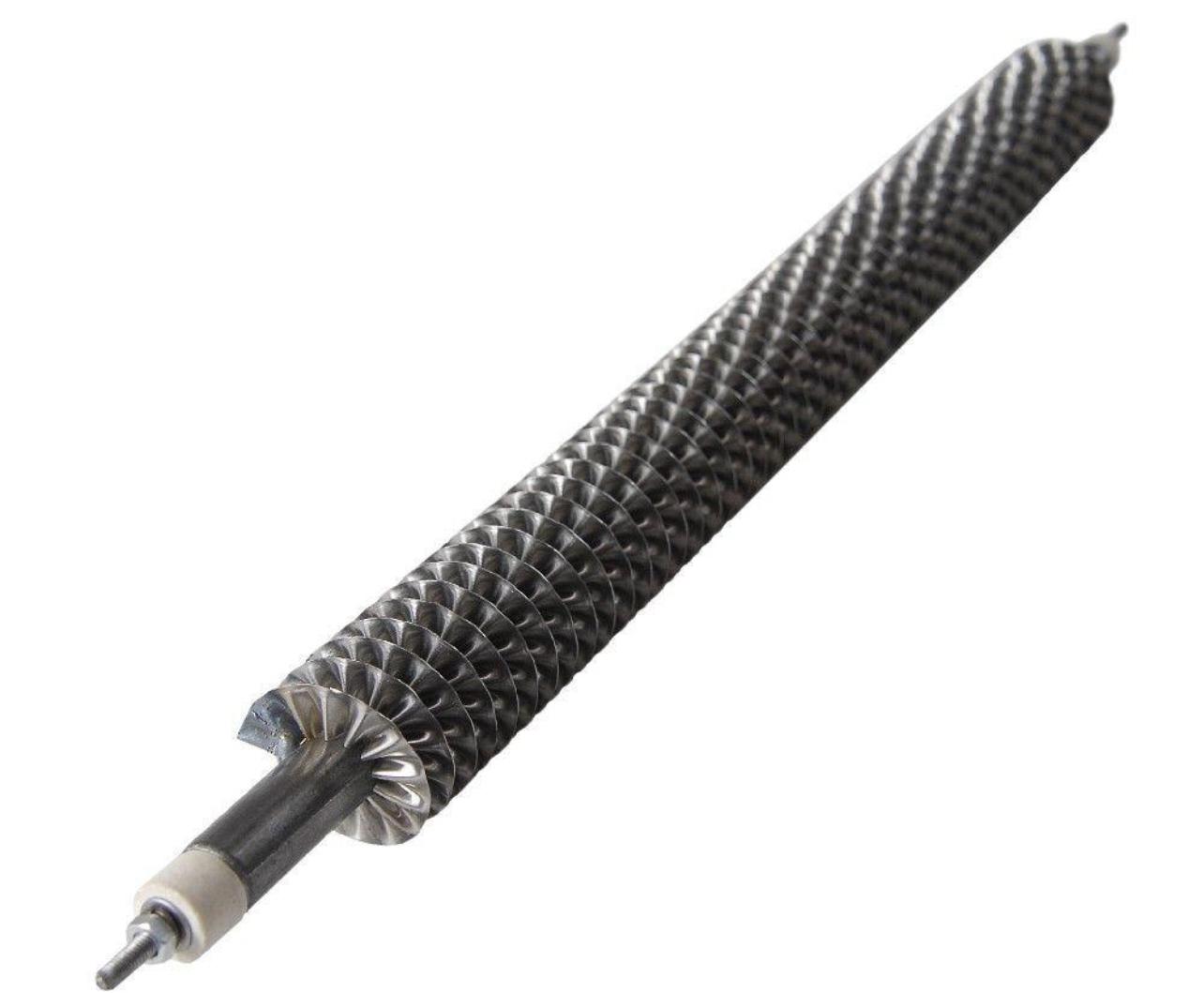

Тэн воздушный оребренный. L-1000 мм, 3 квт, Ф-12 мм

Тэн воздушный оребренный. L-1000 мм, 3 квт, Ф-12 мм Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Конструктивные особенности и принцип действия

Основная конструкция

Воздушный оребренный ТЭН (ТЭНР) — это двухконцевой трубчатый электронагреватель круглого сечения, на который навита гофрированная лента оребрения. Конструкция состоит из нескольких ключевых компонентов:

• Металлическая трубка: образует основу нагревателя, обычно диаметром 12 мм в данном случае.
• Нагревательная спираль: изготавливается из проволоки высокого электрического сопротивления и размещается внутри трубки.
• Оребрение: представляет собой тонкие металлические пластины, навитые спиралью и приваренные сваркой на концах. Для обеспечения однородности материалов и предотвращения разницы в коэффициентах теплового расширения оребрение выполняется из того же материала, что и оболочка ТЭНа.

Принцип увеличения эффективности

Расчетная мощность оребренного ТЭНа напрямую зависит от длины и диаметра трубки нагревателя, материала нагревательной спирали, материала оболочки и площади активной поверхности. Оребрение позволяет достичь нескольких критических преимуществ:

• Увеличение рабочей поверхности: теплотворное действие происходит не только через поверхность самого нагревателя, но и по всей поверхности оребрения, что кратно увеличивает эффективность теплообмена.
• Естественная конвекция: изгиб ребер, в сочетании с перепадом температур, заставляет воздушные потоки двигаться быстрее даже в спокойной среде, что улучшает теплоотдачу.
• Сокращенное время нагрева: благодаря повышенной мощности и ускорению воздушных потоков оребренные нагреватели быстрее нагревают заданный объем воздуха.

Технические характеристики модели L-1000 мм, 3 кВт

Основные параметры

Удельная мощность и теплоотдача

Для оребренных ТЭНов удельная мощность составляет до 15 Вт/см² поверхности. При мощности 3 кВт такой нагреватель способен эффективно работать с воздушными потоками различных скоростей, обеспечивая интенсивный нагрев.

Области применения

Воздушный оребренный ТЭН мощностью 3 кВт с длиной 1000 мм используется в широком спектре промышленного и бытового оборудования:

• Калориферы и тепловые установки: для интенсивного нагрева движущихся воздушных и газовых сред.
• Тепловые пушки и обогреватели: портативные и стационарные устройства для локального обогрева помещений.
• Тепловые завесы: устройства, создающие воздушный барьер над входами и выходами помещений.
• Печи для саун и бань: специализированные установки для нагрева воздуха в замкнутых пространствах.
• Технологическое оборудование: сушильные камеры, печи для термической обработки и другие промышленные установки.

Материалы и их выбор

Углеродистая сталь

Преимущества:

• Более доступная цена
• Хорошая теплопроводность
• Достаточная прочность для большинства приложений

Ограничения:

• Максимальная температура оболочки до 450-600°C
• Подвержена коррозии при высокой влажности
• Требует защиты в агрессивных средах

Нержавеющая сталь

Преимущества:

• Устойчива к коррозии и окислению
• Может работать при более высоких температурах (до 600°C)
• Подходит для агрессивных и влажных сред
• Более длительный срок службы

Недостатки:

• Значительно выше стоимость
• Немного ниже теплопроводность по сравнению с углеродистой сталью

Рабочие режимы и условия эксплуатации

Для движущегося воздуха (обдув свыше 6 м/с)

ТЭН показывает оптимальную производительность при обдуве воздухом со скоростью не менее 6 м/с. В этих условиях:

• Естественная защита от перегрева обеспечивается постоянно поступающим холодным воздухом.
• Поток одновременно нагревается и снимает излишки тепла с ребер ТЭНа.
• Значительно улучшается теплоотдача благодаря конвективному процессу.
• Достигается максимальная эффективность использования мощности.

Для спокойного воздуха

При работе в спокойной газовой среде без принудительного обдува:

• Температура оболочки ТЭНа может достигать 450-600°C.
• Оребрение вызывает естественную конвекцию, ускоряя воздушные потоки.
• Эффективность снижается по сравнению с обдуваемым режимом, но остается выше, чем у гладких ТЭНов.
• Требуется правильный расчет мощности во избежание перегрева.

Преимущества оребренной конструкции

Использование оребренного ТЭНа вместо гладкого обеспечивает целый ряд практических преимуществ:

• Энергоэффективность: за счет большей рабочей поверхности возрастает мощность нагревателя, позволяя достичь требуемых результатов за счет более эффективного использования электроэнергии.
• Компактность: возможность увеличить мощность без увеличения размеров нагревателя позволяет использовать более компактное оборудование.
• Ускоренный нагрев: благодаря повышенной мощности и ускорению воздушных потоков оребренные нагреватели быстрее доводят заданный объем воздуха до требуемой температуры.
• Надежность в подвижных средах: постоянно поступающий холодный воздух одновременно нагревается сам и снимает излишки тепла с ребер ТЭНа, обеспечивая естественную защиту от перегрева в подвижных воздушных и газовых средах.

Монтаж и подключение

Типы крепежа и соединений

Оребренные ТЭНы могут быть оснащены различными видами крепежных элементов:

• Штуцеры: трубные соединения для встраивания в трубопроводы.
• Фланцы: дисковые крепежные элементы различных размеров и конфигураций.
• Резьбовые шпильки: для монтажа на контактные панели.
• Сварные соединения: в среде аргона для повышенной надежности.
• Высокотемпературная пайка: альтернатива для крепления при повышенных требованиях.

Электрическое подключение

ТЭН мощностью 3 кВт может поставляться с напряжением 220 В или 380 В в зависимости от конкретной модификации. Подключение осуществляется через резьбовые шпильки контактного блока, обычно размера М4 или М6.

Однофазное подключение (220 В):

• Подходит для большинства бытовых и небольших промышленных приложений.
• Максимальная токовая нагрузка составляет примерно 13-14 А.

Трехфазное подключение (380 В):

• Рекомендуется для промышленного оборудования.
• Более равномерное распределение нагрузки на сеть.
• Требует соответствующей проводки и защиты.

Сравнение с альтернативными решениями

Расчеты и подбор параметров

Для ТЭНа с характеристиками 3 кВт, 1000 мм, Ф-12 мм можно рассчитать основные параметры:

Токовая нагрузка при 220 В:

I = P / U = 3000 / 220 ≈ 13.6 А

Токовая нагрузка при 380 В (трехфазное подключение):

I = P / (√3 * U) = 3000 / (1.732 * 380) ≈ 4.56 А

Удельная мощность на единицу площади оребрения: при диаметре трубки 12 мм и примерном диаметре с оребрением 32-35 мм активная поверхность значительно больше, чем у гладкого ТЭНа, что обеспечивает оптимальное распределение тепла.

Рекомендации по выбору и эксплуатации

• Выбор напряжения: для домашних приложений предпочтительно 220 В, для промышленного оборудования — 380 В трехфазное питание.
• Материал корпуса: при работы в нормальных условиях можно использовать углеродистую сталь, при высокой влажности или агрессивных средах необходимо выбирать нержавеющую сталь.
• Расчет времени нагрева: ТЭН мощностью 3 кВт при хорошем обдуве способен нагреть значительный объем воздуха.
• Техническое обслуживание: регулярная очистка ребер от пыли и отложений значительно повышает эффективность.
• Защита от перегрева: оребренный ТЭН требует наличия термостата или регулятора мощности для безопасной эксплуатации.

ТЭН представляет собой надежное и эффективное решение для нагрева воздушных потоков в профессиональном и промышленном оборудовании, обеспечивая оптимальное соотношение мощности, эффективности и долговечности. Теперь следует обратить внимание на способы установки и подключения данного устройства.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Типы крепежа и соединений

Оборудование, использующее оребренные ТЭНы, требует надежного монтажа и подключения. Для этого применяются различные виды соединений и крепежных элементов, которые обеспечивают безопасность и долговечность эксплуатации:

• Штуцеры: используются для встраивания ТЭНа в трубопроводы, что позволяет легко интегрировать нагреватель в существующие системы отопления.
• Фланцы: обеспечивают надежное крепление и возможность быстрой замены нагревательных элементов с минимальными затратами времени.
• Резьбовые шпильки: устанавливаются на панели для монтажа устройств и позволяют использовать стандартные компоненты для соединения.
• Сварные соединения: применяются для создания прочных и надежных соединений, особенно в условиях высокой нагрузки.
• Высокотемпературная пайка: обеспечивает дополнительную надежность при эксплуатации в экстремальных условиях.

Электрическое подключение

Правильное электрическое подключение — это важный аспект в эксплуатации оребренных воздушных ТЭНов. Рассмотрим основные варианты подключения:

Однофазное подключение (220 В)

• Идеально подходит для бытовых условий и мелких промышленных установок.
• Максимальная токовая нагрузка составляет около 13-14 А, позволяя использовать стандартные электрические сети.

Трехфазное подключение (380 В)

• Рекомендовано для промышленного оборудования, что позволяет более эффективно управлять нагрузкой на сеть.
• Обеспечивает равномерное распределение тока, что способствует увеличению срока службы оборудования.
• Требует наличие специализированной проводки и защитных устройств для безопасной эксплуатации.

Техническое обслуживание оребренного ТЭНа

Правильное техническое обслуживание увеличивает срок службы оребренного ТЭНа и поддерживает его эффективность:

• Регулярная очистка: проводите физическую чистку нагревательных ребер от пыли и других загрязнений, чтобы обеспечить максимальный теплообмен.
• Проверка соединений: периодически осуществляйте проверки крепежных элементов на наличие износа или повреждений.
• Замена термостата: следите за состоянием термостатов и других контрольных устройств, чтобы предотвратить перегрев.

Расчет времени нагрева

Эффективность использования оребренного ТЭНа значительно зависит от правильного расчета времени нагрева. Учитывая, что ТЭН мощностью 3 кВт способен нагревать различные объемы воздуха:

• При оптимальном обдуве пространств, время ухода на 100% от заданной температуры может составлять от 5 до 15 минут.
• Для точного расчета времени нагрева следует учитывать начальную температуру воздуха, размеры обрабатываемого помещения и необходимые тепловые потери.

Выбор материала и конструкции оснастки

При выборе подобного оборудования необходимо оценить требуемые характеристики в зависимости от условий эксплуатации:

Материалы для оребренного ТЭНа

• Углеродистая сталь: оптимальна для общих условий эксплуатации, где отсутствие высокой влажности и агрессивных сред.
• Нержавеющая сталь: предпочтительна в условиях повышенной влажности и коррозионных сред, обеспечивая долговечность и высокую надежность.

Конструкция и уровень мощности

В зависимости от назначения, следует выбрать ТЭН с необходимой мощностью и конфигурацией для достижения наилучшей эффективности:

• Для стационарных установок обычно выбирают прямые формы, которые проще всего монтировать.
• Для мобильных установок — компактные версии, которые обеспечивают нужный уровень мощности без значительного увеличения размеров.

Заключение о выборе и эксплуатации

Правильный выбор, монтаж и подключение оребренного воздушного ТЭНа, а также регулярное техническое обслуживание, помогают извлечь максимальную пользу из данного оборудования в промышленных и бытовых условиях. Важно, чтобы каждая деталь была учтена, обеспечивая надежную и безопасную эксплуатацию.
