Эффективность воздушных оребренных ТЭНов 2 кВт, 700 мм: Выбор и стандарты для промышленности

В современных промышленных и бытовых системах обогрева воздуха и газовых смесей эффективность и надежность нагревательных элементов критически важны для обеспечения бесперебойной работы, энергетической эффективности и безопасности производственных процессов. Воздушные оребренные трубчатые электронагреватели (ТЭНР) являются одним из наиболее востребованных решений, способных обеспечить высокую теплоотдачу при относительно компактных размерах и длительном сроке службы. В фокусе нашего внимания — ТЭНы мощностью 2 кВт, длиной 700 мм, соответствующие требованиям государственного стандарта ГОСТ 13268-88.

Ключевые понятия и терминология

• ТЭН (Трубчатый ЭлектроНагреватель): Основополагающее устройство, предназначенное для преобразования электрической энергии в тепловую. Состоит из нагревательного элемента (спирали из высокоомного сплава), помещенного в металлическую герметичную оболочку, заполненную уплотненным диэлектрическим наполнителем (например, оксидом магния, MgO), который обеспечивает электрическую изоляцию и эффективную теплопередачу к оболочке.
• ТЭНР (ТЭН оребренный): Специализированная модификация трубчатого электронагревателя, адаптированная для работы в воздушных и газовых средах с целью значительного увеличения площади теплообмена. Отличается наличием оребрения — спирально навитой металлической ленты, прочно закрепленной на внешней поверхности трубки ТЭНа.
• Оребрение: Металлическая лента, чаще всего из углеродистой или нержавеющей стали, которая спирально навивается на трубку нагревателя. Основная функция оребрения — увеличение эффективной площади поверхности теплообмена, что приводит к повышению теплоотдачи и снижению удельной поверхностной мощности нагревательного элемента.
• Удельная поверхностная мощность (УПМ): Ключевой технический параметр, который характеризует количество тепла, выделяемого с единицы площади поверхности нагревательного элемента. Для оребренных ТЭН снижение УПМ является значимым преимуществом, так как это уменьшает термическую нагрузку на материал оболочки, предотвращает перегорание загрязнителей (пыли, органических частиц) и существенно продлевает общий срок службы нагревателя.
• ГОСТ 13268-88: Государственный стандарт, действующий на территории России и стран СНГ, который регламентирует основные конструктивные параметры, размеры, технические требования, условия приемки и методы испытаний трубчатых электронагревателей. Соответствие этому стандарту является гарантом качества, безопасности и взаимозаменяемости продукции.

Конструктивные особенности и принцип работы ТЭНР мощностью 2 кВт

Конструкция оребренного ТЭНа является инженерным решением, направленным на максимизацию эффективности теплопередачи в газовых средах. В основе лежит стандартная двухконцевая металлическая трубка, внутри которой расположена нагревательная спираль. Однако критическое отличие ТЭНР — наличие внешней спирально навитой оребренной ленты. Эта лента, как правило, толщиной около 0.4 мм и шириной до 10 мм, плотно приваривается или паяется к поверхности трубки, обеспечивая высокую степень теплопроводности от оболочки к оребрению.

• Материалы оболочки и оребрения: Выбор материалов является определяющим фактором долговечности и применимости ТЭНа. Для умеренных условий эксплуатации (сухой воздух, неагрессивные газовые смеси) чаще всего используется углеродистая сталь (например, Ст. 10 или Ст. 20), которая является экономически выгодным вариантом. В условиях повышенной влажности, присутствия агрессивных химических соединений или при строгих санитарных требованиях (характерных для пищевой, фармацевтической или химической промышленности) предпочтительна нержавеющая сталь. Сплавы типа AISI 304 обеспечивают хорошую коррозионную стойкость, AISI 321 выдерживает более высокие температуры, а AISI 316 обладает повышенной устойчивостью к хлоридам и кислотам. Соответствие материалов оребрения и оболочки важно для предотвращения биметаллической коррозии и обеспечения однородности теплового расширения.
• Принцип увеличения теплоотдачи: Ключевым преимуществом оребрения является значительное увеличение площади теплообмена — до 25% и более по сравнению с гладкими ТЭНами той же установочной длины. Это позволяет снизить удельную поверхностную мощность нагревательного элемента в 2-2.5 раза. Результатом является более эффективный и быстрый нагрев воздуха, меньший термический износ самого элемента, предотвращение перегрева поверхности и, как следствие, увеличение пожаробезопасности (особенно при наличии пыли или легковоспламеняющихся частиц) и срока службы ТЭНа.
• Геометрические параметры: Установочная длина 700 мм для ТЭНа мощностью 2 кВт является универсальной и позволяет интегрировать его в широкий спектр оборудования. Развернутая длина нагревательной спирали при этом составляет около 1400 мм. Диаметр трубки нагревателя, как правило, составляет 13 мм, что является оптимальным балансом между механической прочностью, удобством монтажа и эффективностью теплопередачи, хотя могут встречаться варианты от 8 до 16 мм для специфических применений.

Технические параметры ТЭН 2 кВт, L700 мм согласно ГОСТ 13268-88

При выборе нагревательных элементов для B2B-сегмента критически важно ориентироваться на четкие технические параметры и соответствие стандартам. ТЭН с мощностью 2 кВт и длиной 700 мм, изготовленный по ГОСТ 13268-88, обладает следующими характеристиками:

• Номинальная мощность (2 кВт): Данный показатель (2000 Вт) определяет способность нагревателя генерировать тепло. Мощность 2 кВт является распространенным стандартом для средних нагрузок и подходит для оборудования, требующего эффективного, но не чрезмерного теплового воздействия, например, для небольших промышленных сушилок, тепловых пушек или секций калориферов.
• Установочная длина (700 мм): Это физическая длина ТЭНа, необходимая для его монтажа в оборудовании. ГОСТ 13268-88 строго регламентирует номинальные длины и допустимые отклонения для различных форм трубчатых нагревателей, обеспечивая предсказуемость при проектировании и возможность легкой замены.
• Рабочее напряжение (220 В или 380 В): Выбор напряжения определяется параметрами доступной электрической сети. 220 В, как правило, применяется в однофазных системах, подходящих для бытовых и маломощных коммерческих устройств. 380 В используется в трехфазных промышленных сетях, что обеспечивает более эффективное распределение нагрузки и экономию на сечении питающих кабелей для мощных установок.

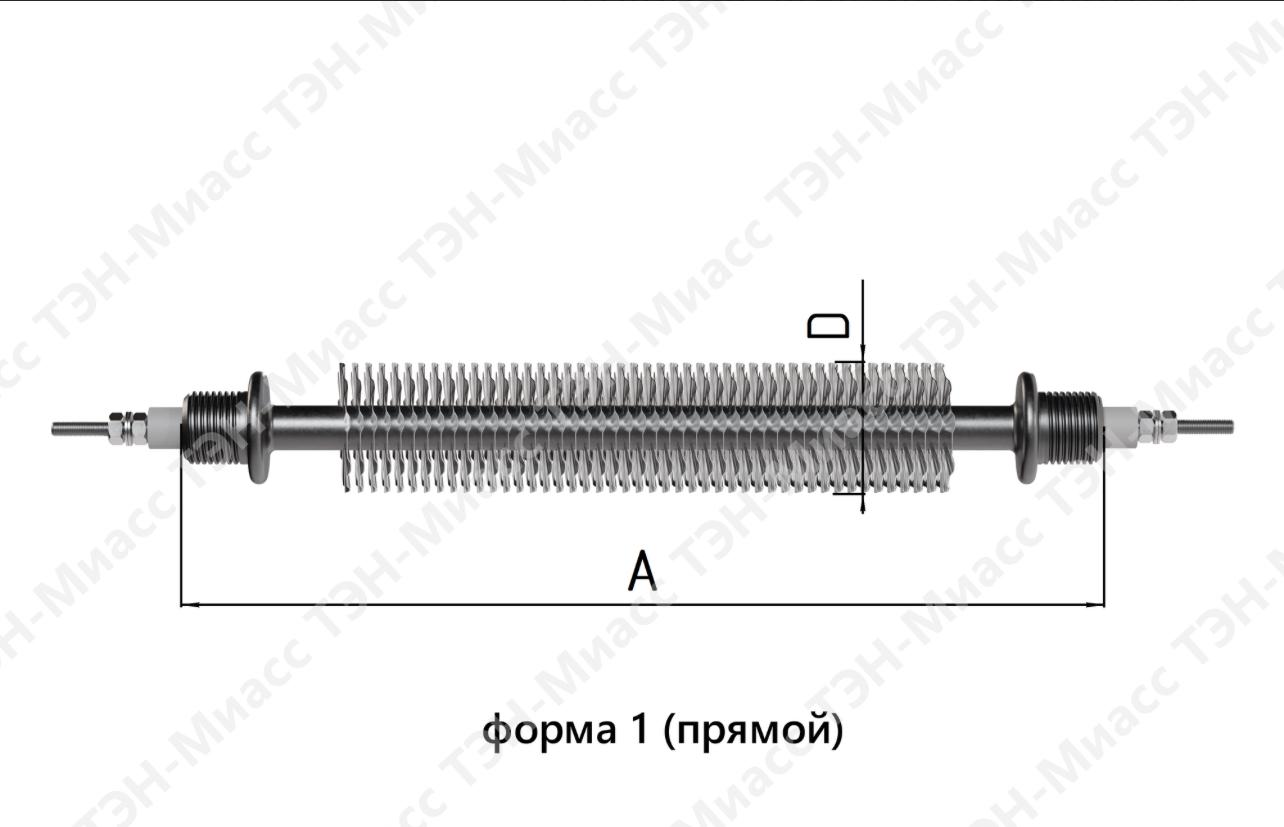

• Форма нагревателя: ТЭНы выпускаются в различных конфигурациях для адаптации к конструкции нагреваемого оборудования. Наиболее распространены прямые (Ф1), U-образные (Ф2) и кольцевые формы. Возможно изготовление специализированных форм по индивидуальному заказу, что позволяет оптимизировать распределение тепла в сложных геометрических объемах.
• Тип крепления: Надежная фиксация ТЭНа в корпусе теплового прибора и обеспечение герметичности критически важны для безопасности и эффективности. Типовые варианты крепления включают резьбовые штуцеры (М10, М12, М14 и др.), фланцы (различных стандартов) или монтажные пластины. Выбор типа крепления зависит от конструкции оборудования, требований к герметичности и частоты обслуживания.

Стандартизация и маркировка по ГОСТ 13268-88

Для компаний, работающих в сфере производства, эксплуатации или обслуживания теплового оборудования, понимание и соблюдение ГОСТ 13268-88 является фундаментом. Этот стандарт не просто набор цифр, а всеобъемлющий документ, который гарантирует минимальный уровень качества, безопасности и функциональности трубчатых электронагревателей на территории стран СНГ.

Согласно ГОСТ 13268-88, полная маркировка ТЭН содержит исчерпывающую информацию, необходимую для заказа, идентификации и проверки соответствия:

1. Обозначение типа нагревателя: Например, «ТЭНР» указывает на то, что это трубчатый электронагреватель с оребрением.
2. Индекс среды нагрева:
   • «С» (ранее «S») – для нагрева спокойного воздуха, без принудительной циркуляции.
   • «О» – для нагрева воздуха или газовых смесей с принудительным обдувом, где скорость потока составляет 6 м/с и выше. Для оребренных ТЭН это является наиболее эффективным режимом работы.
3. Номинальная мощность: Указывается в киловаттах (кВт). Например, «2,0 кВт».
4. Номинальное напряжение: Указывается в вольтах (В). Например, «220 В» или «380 В».
5. Развернутая длина активной части: Общая длина нагревательной спирали, указанная в сантиметрах (см). Для ТЭН с установочной длиной 700 мм, развернутая длина обычно составляет около 140 см. Этот параметр критичен для расчета удельной поверхностной мощности.
6. Диаметр трубки оболочки: Указывается в миллиметрах (мм). Например, «13 мм».
7. Обозначение длины контактного стержня: Маркируется буквенным индексом (А, В, С, и т.д.), каждому из которых соответствует определенная длина контактного стержня (например, А=40 мм, В=65 мм). Этот параметр важен для подключения ТЭНа к электрической сети и обеспечения безопасности.
8. Материал оболочки: Указывается буквенным обозначением, например, «У» для углеродистой стали, «Н» для нержавеющей стали.
9. Климатическое исполнение и категория размещения: Например, «УХЛ4» означает, что нагреватель предназначен для эксплуатации в умеренном и холодном климате, в помещениях с искусственно регулируемыми климатическими условиями.

Пример полной маркировки по ГОСТ: ТЭНР-О-2,0/0,22-140-В-13-Н-УХЛ4 — это оребренный ТЭН для обдуваемого воздуха, мощностью 2,0 кВт, на напряжение 220 В, развернутой длиной 140 см, с контактным стержнем типа В, диаметром трубки 13 мм, из нержавеющей стали, для умеренного и холодного климата категории размещения 4.

Важным аспектом стандартизации является также требование к сопротивлению изоляции. ГОСТ 13268-88 устанавливает, что минимальное сопротивление изоляции должно быть не менее 0,5 МОм в холодном состоянии, что является критическим показателем электробезопасности и предотвращения утечек тока.

Сравнительный анализ: Оребренные ТЭНы против гладких — оценка TCO и ROI

Принимая решение о закупке нагревательных элементов, технические руководители и закупщики должны учитывать не только первоначальную стоимость (CAPEX), но и общую стоимость владения (TCO), а также потенциальную окупаемость инвестиций (ROI). Сравнение оребренных ТЭН (ТЭНР) с гладкими аналогами по этим критериям демонстрирует явные преимущества в большинстве промышленных применений.

Экономический эффект и окупаемость инвестиций (ROI)

Применение оребренных ТЭН 2 кВт, 700 мм в промышленных масштабах обеспечивает не только технические, но и значительные экономические преимущества. Расчет ROI становится ключевым инструментом для обоснования инвестиций.

• Сокращение энергопотребления: Благодаря повышенной эффективности теплообмена, оребренные ТЭНы достигают целевой температуры быстрее и поддерживают ее с меньшими затратами энергии. В зависимости от режима работы, экономия электроэнергии может составлять от 10% до 25% по сравнению с гладкими ТЭН аналогичной мощности, что прямо влияет на ежемесячные операционные расходы.
• Увеличение срока службы и снижение затрат на обслуживание: Меньшая термическая нагрузка на ТЭНР существенно продлевает его ресурс, снижая частоту замен и затраты на ремонтные работы. Это минимизирует простои оборудования и сопутствующие потери в производительности. Оценки показывают, что срок службы оребренных ТЭН может быть в 1.5–2 раза дольше, чем у гладких аналогов в аналогичных условиях.
• Повышение производительности: Быстрый и равномерный нагрев позволяет сократить технологические циклы (например, сушки, термообработки), что увеличивает общую пропускную способность производства и позволяет выполнять больший объем работы за то же время.

Упрощенная формула расчета ROI для инвестиций в ТЭНР выглядит следующим образом:

ROI (%) = ((Ежегодная экономия от ТЭНР * Срок службы ТЭНР) - (Разница в CAPEX между ТЭНР и гладким ТЭН)) / (Разница в CAPEX между ТЭНР и гладким ТЭН) * 100%

Где «Ежегодная экономия от ТЭНР» включает сокращение энергопотребления, экономию на обслуживании и ремонте, а также выгоду от повышения производительности. Для большинства промышленных применений использование ТЭНР обеспечивает положительный ROI, часто с сроком окупаемости в пределах 1-3 лет, в зависимости от интенсивности эксплуатации и тарифов на электроэнергию.

Продвинутая практика и внедрение оребренных ТЭН 2 кВт, 700 мм

Эффективное использование оребренных ТЭН мощностью 2 кВт и длиной 700 мм в B2B-сегменте выходит за рамки простого понимания их технических характеристик. Оно охватывает стратегическое планирование, оптимизацию процессов и грамотное управление жизненным циклом оборудования. Цель — не только обеспечить нагрев, но и добиться максимальной операционной эффективности, минимизировать риски и оптимизировать совокупную стоимость владения.

Этапы выбора и интеграции в производственные системы

Процесс успешной интеграции оребренного ТЭНа в существующую или проектируемую систему требует методичного подхода, учитывающего специфику конкретного производства.

1. Детальный анализ эксплуатационных требований:
   • Тепловая нагрузка и параметры среды: Точное определение требуемой мощности для достижения заданной температуры в целевом объеме, учет скорости и направления воздушного потока. Для оребренных ТЭН критически важен обдув со скоростью от 6 м/с для максимальной эффективности.
   • Состав и чистота воздуха/газа: Анализ наличия агрессивных химических примесей, высокой влажности или абразивных частиц. Это напрямую влияет на выбор материала оболочки (например, AISI 316 для сред с хлоридами, AISI 304 для умеренно агрессивных сред) и потенциальную необходимость дополнительной защиты.
   • Температурный режим: Определение пиковых и рабочих температур, а также частоты температурных циклов. Это влияет на термическую усталость материалов и выбор термостойких сплавов.
2. Технико-экономическое обоснование (ТЭО):
   • Сравнение с альтернативами: Проведение сравнительного анализа с другими типами нагревателей (например, керамическими, кварцевыми, индукционными) по параметрам CAPEX, OPEX, ресурса, безопасности и сложности интеграции.
   • Расчет TCO: Полный расчет стоимости владения, включающий не только цену закупки, но и затраты на электроэнергию, регулярное обслуживание, стоимость простоев, расходы на утилизацию. Для ТЭНР 2 кВт, 700 мм, важно учесть экономию от снижения УПМ и увеличенного срока службы.
   • Прогнозирование ROI: Оценка окупаемости инвестиций, учитывая повышение производительности, снижение энергопотребления и уменьшение эксплуатационных рисков.
3. Выбор оптимальной конфигурации и материалов:
   • Геометрические параметры: Подбор формы (прямая, U-образная, кольцевая) и установочной длины (700 мм) под конкретные габариты и объем нагреваемой камеры или канала.
   • Материалы оболочки и оребрения: С учетом результатов анализа среды, выбор между углеродистой и различными марками нержавеющей стали. Например, для сушильных камер с высокой влажностью или агрессивными испарениями нержавеющая сталь является обязательным условием долговечности.
   • Тип крепления и контактных выводов: Выбор штуцеров (с определенным типом резьбы и диаметром) или фланцев для обеспечения надежного и герметичного монтажа. Длина и тип контактных стержней должны соответствовать требованиям электромонтажа и степени защиты (IP-рейтинг).
4. Проектирование системы управления и безопасности:
   • Интеграция с АСУ ТП: Подключение ТЭН к автоматизированным системам управления технологическими процессами с использованием PID-регуляторов, датчиков температуры (термопары, термосопротивления) для точного поддержания заданного режима.
   • Защитные механизмы: Обязательное включение термоограничителей (биметаллических или электронных) для защиты от перегрева, устройств защитного отключения (УЗО) для предотвращения поражения электрическим током, а также автоматических выключателей для защиты от короткого замыкания и перегрузок.
   • Контроль изоляции: Разработка регулярных процедур проверки сопротивления изоляции (не менее 0,5 МОм) для обеспечения электробезопасности.

Типовые сценарии применения и практические кейсы

Применение оребренных ТЭН мощностью 2 кВт, 700 мм, демонстрирует их универсальность и способность решать широкий круг промышленных задач, обеспечивая высокую эффективность и надежность.

Кейс 1: Модернизация камеры сушки древесины (Промышленное производство)

Задача: Заменить устаревшие, энергоемкие и часто выходящие из строя гладкие ТЭН в конвекционной сушильной камере для древесины объемом 50 м³. Требовалось значительно сократить время сушки, снизить энергопотребление и увеличить срок службы нагревательных элементов.

Решение: Установлены 20 оребренных ТЭН мощностью 2 кВт каждый (общая мощность 40 кВт), длиной 700 мм, U-образной формы (Ф2). Материал оболочки — нержавеющая сталь AISI 304, устойчивая к влажности и конденсату. ТЭНы интегрированы в принудительную систему вентиляции, обеспечивающую скорость обдува до 10 м/с, что максимально использует эффективность оребрения. Внедрена система автоматического контроля температуры с PID-регуляторами.

Результат:

• Сокращение цикла сушки на 20%: За счет более быстрого и равномерного нагрева воздуха, производительность камеры увеличилась.
• Снижение энергопотребления на 18%: Оребренные ТЭНы эффективнее передают тепло, сокращая время работы и, соответственно, потребление электроэнергии.
• Увеличение среднего срока службы ТЭН на 60%: Сниженная удельная поверхностная мощность минимизировала термический износ, что привело к резкому сокращению затрат на обслуживание и замену.
• Экономия на OPEX составила до 150 000 рублей в год только на электроэнергии и обслуживании. Срок окупаемости проекта модернизации составил менее 2 лет.

Кейс 2: Внедрение тепловых завес на крупном логистическом складе (Крупный бизнес)

Задача: Обеспечить поддержание стабильного температурного режима в зонах въезда/выезда крупного логистического комплекса, предотвращая потери тепла и проникновение холодного воздуха, при минимизации энергозатрат и требований к обслуживанию.

Решение: В проемах ворот установлены промышленные тепловые завесы, каждая из которых оснащена блоками из оребренных ТЭН 2 кВт, 700 мм (общая мощность завесы 12 кВт). Выбраны ТЭНР из углеродистой стали, так как среда была неагрессивной и сухой. Система управления завесами автоматически активируется при открытии ворот и регулирует мощность в зависимости от внешней температуры.

Результат:

• Сокращение теплопотерь до 30% в зоне проемов, что позволило поддерживать комфортную температуру в складских помещениях без перегрузки основной системы отопления.
• Оптимизация микроклимата для работы персонала и хранения чувствительных к температуре товаров.
• Снижение затрат на отопление до 25% за счет целевого и эффективного обогрева только при необходимости.
• Продолжительный срок службы элементов благодаря работе ТЭНР в режиме принудительного обдува, что обеспечило стабильность работы без внеплановых ремонтов.

Рекомендации по эксплуатации и плановому обслуживанию

Максимальная отдача от оребренных ТЭН 2 кВт, 700 мм достигается при строгом соблюдении правил эксплуатации и регулярном проведении планово-предупредительного обслуживания (ППО). Это позволяет не только продлить срок службы элементов, но и обеспечить бесперебойную работу всего теплового оборудования.

Чек-лист по эксплуатации и обслуживанию ТЭНР:

1. Регулярная инспекция и очистка оребрения:
   • Периодичность: Каждые 1-3 месяца, в зависимости от запыленности и чистоты среды.
   • Действие: Визуально осматривайте оребрение на предмет скопления пыли, грязи, волокон, или жировых отложений. Используйте сжатый воздух, мягкую щетку или промышленные пылесосы для удаления загрязнений. Загрязнение оребрения снижает теплоотдачу и ведет к локальному перегреву, что ускоряет износ.
2. Контроль сопротивления изоляции:
   • Периодичность: Ежегодно или при каждом плановом обслуживании электрооборудования.
   • Действие: С помощью мегаомметра измеряйте сопротивление изоляции между нагревательным элементом и корпусом (землей). Показатель должен быть не ниже 0.5 МОм в холодном состоянии (при 20°C). Снижение сопротивления изоляции является критическим признаком потенциальной неисправности (например, проникновение влаги, разрушение диэлектрика) и требует немедленного устранения для предотвращения короткого замыкания или поражения электрическим током.
3. Проверка электрических соединений:
   • Периодичность: Раз в 3-6 месяцев.
   • Действие: Контролируйте надежность затяжки всех клемм, винтовых соединений и контактных площадок. Ослабленные контакты приводят к увеличению переходного сопротивления, локальному нагреву, искрению и повреждению как самого ТЭНа, так и управляющей электрической цепи.
4. Мониторинг рабочих параметров:
   • Периодичность: Постоянный для критически важных систем; периодический для остальных.
   • Действие: Отслеживайте рабочую температуру поверхности ТЭНа (если возможно), потребляемый ток и напряжение. Нетипичные колебания этих параметров могут указывать на внутренние повреждения нагревательной спирали, изменения сопротивления или проблемы с управляющей электроникой.
5. Защита от механических повреждений и агрессивных сред:
   • Действие: Обеспечьте физическую защиту ТЭН от случайных ударов и вибрации. Если условия эксплуатации изменились (например, увеличилась влажность, появились новые химические реагенты), рассмотрите возможность замены ТЭН на элементы с более устойчивым материалом оболочки (например, с углеродистой на нержавеющую сталь AISI 316).
6. Правильное хранение запасных частей:
   • Действие: Запасные оребренные ТЭНы следует хранить в сухих, чистых помещениях, защищенных от пыли, влаги и механических повреждений. Неправильное хранение может привести к деградации изоляционных свойств еще до установки.
