Тэн воздушный оребренный: как выбрать идеальный для вашего проекта

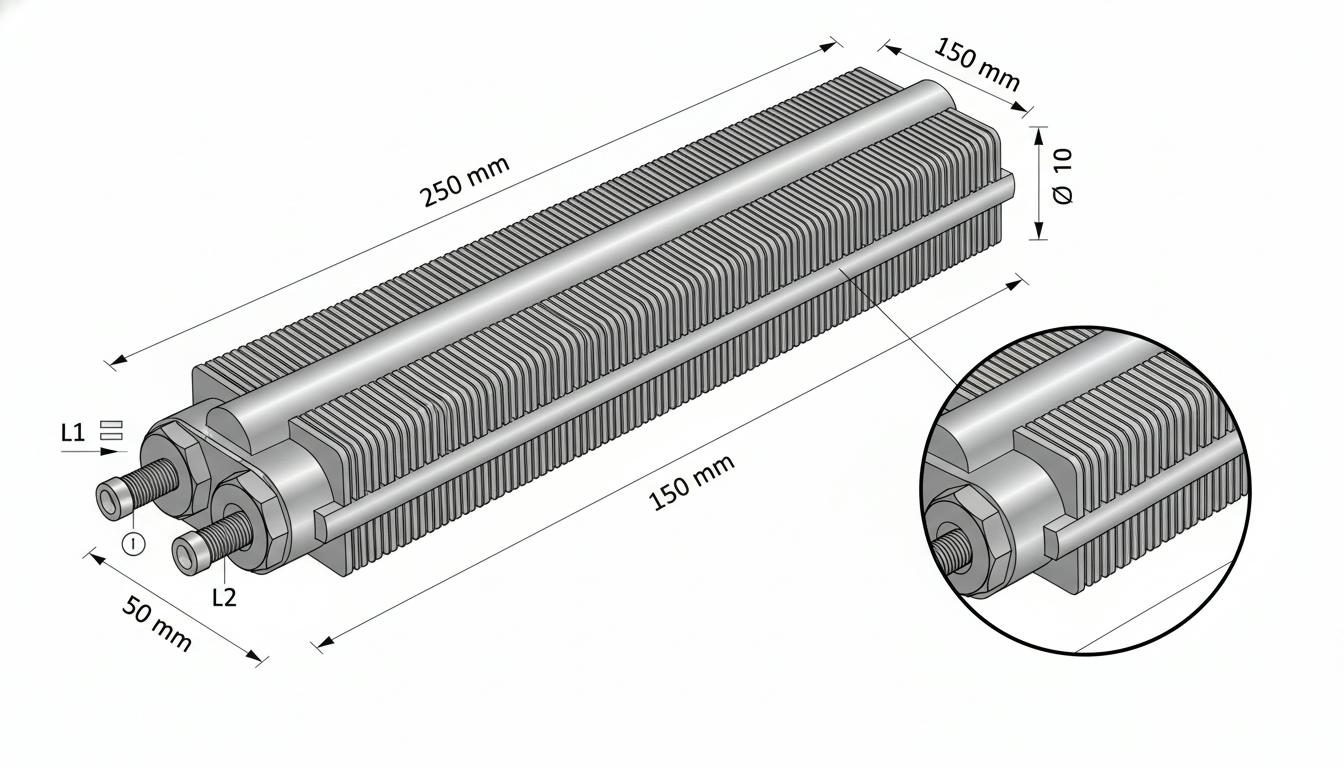

Что такое оребренный воздушный ТЭН и как он работает

Оребренный воздушный ТЭН (ТЭНР) — это специализированный электрический нагревательный элемент трубчатой формы, на поверхность которого закреплена гофрированная стальная лента. Конструктивно устройство состоит из металлической трубки и спирали, изготовленной из проволоки с высоким электрическим сопротивлением.

Уникальность конструкции с оребрением

Гофрированная лента припаивается по спирали к основной трубке, что принципиально отличает оребренный ТЭН от обычного гладкого нагревателя. Материал для ленты оребрения выбирается из углеродистой или нержавеющей стали для обеспечения однородности материалов и предотвращения разности в коэффициентах теплового расширения.

Основное преимущество такой конструкции заключается в том, что передача тепла в воздушную среду происходит не только через поверхность самого нагревателя, но и по всей поверхности оребрения. Это создает дополнительную теплоотдающую площадь, которая значительно превосходит площадь гладкой трубки.

Ключевые преимущества оребренных воздушных ТЭНов

Оребренные конструкции обеспечивают целый ряд практических преимуществ, которые делают их предпочтительным выбором для большинства приложений:

• Энергоэффективность и повышенная мощность: За счет увеличенной рабочей поверхности оребрение позволяет увеличить мощность нагревателя в 2–2,5 раза без увеличения его физических размеров. Это означает, что вы можете получить необходимую тепловую мощность в более компактном устройстве.
• Сокращение времени нагрева: Благодаря повышенной мощности и ускорению воздушных потоков оребренные нагреватели быстрее нагревают заданный объем воздуха. Это особенно важно для промышленных приложений, где время имеет критическое значение.
• Естественная конвекция: Изгиб ребер в сочетании с перепадом температур заставляют воздушные потоки двигаться быстрее даже в относительно спокойной среде. Этот эффект естественной конвекции способствует более равномерному распределению тепла.
• Снижение ваттной нагрузки: Оребрение снижает ваттную нагрузку в расчете на единицу площади поверхности, что способствует увеличению срока службы и надежности устройства.
• Защита от перегрева: В подвижных воздушных и газовых средах поступающий холодный воздух одновременно нагревается сам и снимает излишки тепла с ребер ТЭН, обеспечивая естественную защиту от перегрева.

Конструктивные варианты и формы

Оребренные ТЭНы поставляются в различных конфигурациях, что позволяет адаптировать их к разнообразным конструктивным решениям:

Оребренные ТЭНЫ можно изготавливать произвольной формы в соответствии с требованиями конкретного проекта, что делает их универсальным решением для новых разработок.

Технические характеристики и параметры выбора

При выборе оребренного воздушного ТЭН необходимо учитывать несколько ключевых технических параметров:

Напряжение питания

Стандартные напряжения питания для воздушных оребренных ТЭНов включают:

• 12, 24, 36, 42, 48 В (низковольтные системы)
• 60, 127, 220 В (однофазные сети)
• 380 В (трехфазная сеть)

Выбор напряжения зависит от доступной электросети в вашем помещении и характеристик энергоснабжения.

Мощность нагревателя

Мощность оребренного ТЭН напрямую зависит от следующих факторов:

• Длины трубки нагревателя
• Диаметра трубки
• Материала нагревательной спирали
• Материала оболочки ТЭН
• Площади активной поверхности нагревателя

На рынке доступны ТЭНы мощностью от 1 кВт до 5 кВт и выше, с возможностью изготовления устройств по индивидуальным заказам.

Габаритные размеры

Диаметр трубки варьируется в диапазоне:

• 6,8 мм
• 8 мм
• 10 мм
• 13 мм
• 16 мм

Длина нагревателя может составлять:

• До 6000 мм (максимальная длина)
• До 3500 мм (стандартно доступные варианты)

Выбор размера зависит от конкретного приложения и требуемой тепловой мощности.

Материал изготовления

Материалы оболочки и оребрения критически важны для долговечности устройства:

• Углеродистая сталь: экономичный вариант для стандартных приложений с воздухом и газовыми смесями, рабочая температура на оболочке до 450°C в спокойной среде.
• Нержавеющая сталь: обеспечивает повышенную коррозионную стойкость, позволяет работать при температурах выше 450°C и в более агрессивных средах.
• Титан во фторопластовой оболочке: специализированный вариант для экстремальных условий с возможностью дополнительного тефлонового покрытия.

Две основные конструкции для воздушного нагрева

Для нагрева воздуха применяют два основных типа ТЭНов:

• Гладкие трубчатые ТЭНы: имеют простую конструкцию без оребрения и подходят для базовых приложений с ограниченными требованиями к мощности.
• Оребренные ТЭНы: как было описано, эти нагреватели имеют значительное преимущество в эффективности. При заборе тепла с поверхности подвижной воздушной струей удается избежать перегрева прибора.

Основные применения оребренных воздушных ТЭНов

Оребренные ТЭНы широко используются как в бытовых приборах, так и в промышленном оборудовании:

• Электрические калориферы: основное применение для обогрева помещений и воздуховодов.
• Тепловые пушки: используются для интенсивного прямого нагрева в производственных помещениях.
• Тепловые завесы: обеспечивают тепловую защиту входных проемов.
• Печи для саун: создают необходимый микроклимат в помещениях.
• Промышленное оборудование: применяются в установках интенсивного нагрева движущихся газовых сред.
• Технические помещения: используются для обогрева вентиляционных систем и воздухоподготовки.

Особенно эффективны оребренные ТЭНы в приборах, где скорость воздушного потока превышает 6 м/с, хотя они могут использоваться и в спокойных газовых средах.

Критерии выбора оребренного ТЭН для вашего проекта

Три ключевые характеристики при выборе

Правильный выбор оребренного ТЭН базируется на трех основных параметрах:

• Форма ТЭН: определяется конструктивными ограничениями вашего оборудования — прямая, U-образная или W-образная конфигурация. Если вы проектируете новое оборудование, есть возможность изготовления нестандартной формы.
• Мощность: это самый критичный параметр, определяемый требуемой температурой нагрева и объемом обрабатываемого воздуха или газа.
• Особенности эксплуатации: включают материал оборудования, условия окружающей среды, скорость воздушного потока и требуемый температурный диапазон.

Расчет необходимой мощности

Для стандартных приложений существует четкая методика расчета:

Если стоит задача обогреть стандартное помещение до температуры около 25 градусов, достаточно воспользоваться стандартной таблицей ТЭНов и определить по ней нужную мощность и тип. Количество ТЭНов следует выбирать исходя из квадратуры отапливаемого помещения из расчета 1 киловатт на площадь 10–12 м². Этот практический коэффициент апробирован временем и применяется в большинстве промышленных расчетов.

Например, для обогрева помещения площадью 120 м² потребуется приблизительно 10–12 кВт суммарной тепловой мощности. Эту мощность можно обеспечить несколькими ТЭНами меньшей мощности или одним мощным устройством в зависимости от конструктивных особенностей вашей системы.

Два основных показателя при выборе

При выборе ТЭН необходимо учитывать два основных показателя:

• Площадь обогреваемого помещения
• Степень изоляции и требуемая температура нагрева

Эти параметры позволяют определить общую требуемую тепловую мощность и, следовательно, параметры ТЭН.

Типы рабочих сред и условия эксплуатации

Оребренные ТЭНы классифицируются по условиям эксплуатации:

• Вариант «S» (спокойная среда): предназначен для нагрева неподвижного воздуха в печах, духовках и других устройствах с минимальным движением воздушных потоков.
• Вариант «О» (обдуваемая среда): предназначен для нагрева воздуха и газа, движущихся со скоростью не менее 6 м/с. Используется в калориферах, тепловых пушках и системах с активным воздухообменом.

Выбор варианта зависит от характера движения воздушного потока в вашей системе. При скорости потока выше 6 м/с необходимо использовать специально разработанные варианты для интенсивного обдува.

Система маркировки и технические спецификации

Стандартный обозначенный ТЭН воздушный оребренный содержит в маркировке информацию о всех ключевых характеристиках. Например, ТЭН 85T или ТЭН 85O указывают на базовую серию, а буква обозначает условия эксплуатации.

Обычно в технической документации указываются:

• Номинальная мощность (кВт)
• Напряжение питания (В)
• Форма ТЭН (Ф.1 для прямой)
• Материал оболочки
• Материал оребрения
• Габаритный размер
• Диаметр трубки
• Тип контактов (резьбовые шпильки, болты)

Варианты крепежа и подключения

Оребренные ТЭНы поставляются с различными видами крепежных элементов:

• Штуцеры: с трубной резьбой для встраивания в воздуховоды.
• Фланцы: для крепления на поверхность оборудования.
• Различные пластины: из нержавеющей или углеродистой стали.
• Резьбовые шпильки и болты: для универсального монтажа.

Крепежные элементы могут быть присоединены методами:

• Опрессовки
• Высокотемпературной пайки
• Сварки в среде аргона

При выборе ТЭН убедитесь, что предлагаемый вариант крепежа совместим с вашей конструкцией и методом монтажа.

Практические рекомендации при выборе

• Оцените условия эксплуатации: определите, будет ли ваше оборудование работать с неподвижным воздухом или с активным воздушным потоком. Это критически влияет на выбор серии ТЭН и требуемых температурных характеристик.
• Выберите материал в зависимости от среды: для работы с обычным воздухом в комнатных условиях углеродистая сталь является экономичным и эффективным выбором. Если возможна коррозия или требуется работа при высоких температурах, выбирайте нержавеющую сталь.
• Рассчитайте суммарную мощность: используйте принцип 1 кВт на 10–12 м² для базовых расчетов, но при необходимости проконсультируйтесь со специалистом для уточнения конкретных требований вашего проекта.
• Проверьте совместимость напряжения: убедитесь, что доступное в вашей сети напряжение соответствует номиналу выбранного ТЭН. Использование неправильного напряжения приведет к неправильной работе или повреждению устройства.
• Предусмотрите способ монтажа: заранее определите, каким образом ТЭН будет закреплен в вашей конструкции. Выбирайте вариант с совместимым креплением или предусмотрите адаптивные элементы.
• Рассмотрите возможность индивидуального заказа: если стандартные варианты не полностью соответствуют вашим требованиям, многие производители предлагают услугу изготовления ТЭНов по индивидуальным чертежам и спецификациям.

Гарантия и техническая поддержка

При покупке оребренного воздушного ТЭН обычно предоставляется гарантия сроком 12 месяцев. Убедитесь, что вы получили полную техническую документацию и возможность связаться с менеджером производителя при возникновении вопросов или необходимости сообщить о неисправности.

Правильный выбор оребренного воздушного ТЭН — это инвестиция в эффективность и надежность вашей системы отопления или вентиляции. Тщательное рассмотрение всех описанных параметров и критериев поможет вам выбрать идеальное решение для вашего конкретного проекта.

Теперь давайте перейдем ко второй части статьи, где мы рассмотрим специализированные типы ТЭНов и их особые функции в различных приложениях.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Специализированные типы оребренных ТЭНов и их функции

Понимая важность правильного выбора оребренного воздушного ТЭНа, аккуратное изучение специализированных типов этого оборудования, их особенностей и назначения может стать решающим фактором для повышения эффективности и производительности системы вентиляции или отопления.

Типы оребренных ТЭНов

В зависимости от применения, оребренные ТЭНы могут быть адаптированы для разных функциональных задач. Вот некоторые из них:

• ТЭНы с высокой степенью защиты: Эти устройства оборудованы специальными оболочками, устойчивыми к агрессивным химическим веществам и механическим повреждениям. Применяются в промышленных предприятиях, где существует риск коррозии.
• ТЭНы с узкой рабочей температурой: Эти устройства разработаны для долговременной работы в высоких температурных режимах, что особенно важно в таких приложениях, как печи для обжига или сушки.
• Саморегулирующиеся ТЭНы: Эти технологии позволяют регулировать нагрев в зависимости от температуры окружающей среды, что способствует еще более эффективному потреблению энергии.

Уникальные функции специализированных ТЭНов

Помимо стандартной работы по нагреву воздуха, некоторые специализированные оребренные ТЭНы могут выполнять уникальные функции:

• Автоматическое регулирование: Оборудование может быть оснащено термостатами или датчиками, которые автоматически регулируют уровень нагрева в зависимости от температуры в помещении.
• Минимизация шумов: Некоторые разработки включают эффективные шумопоглощающие элементы, что делает их оптимальными для применения в жилых помещениях или офисах.
• Интеграция с системами управления: Современные ТЭНы могут быть подключены к системам умного дома, позволяя пользователям дистанционно регулировать температуру и следить за работой устройства.

Классификация для различных сред эксплуатации

Немаловажно также учитывать классификацию оребренных ТЭНов в зависимости от среды, в которой они будут использоваться:

Советы по оптимизации работы оребренных ТЭНов

При использовании оребренных ТЭНов важно учитывать определенные аспекты, которые могут существенно повлиять на их эксплуатацию:

Техническая настройка

Правильная установка и настройка ТЭНов обеспечит их максимальную эффективность:

• Оптимальное расположение: Убедитесь, что ТЭН установлен в месте, где он может эффективно обогревать весь объем воздуха, например, на высоте, где он не будет заблокирован мебелью.
• Регулярное обслуживание: Периодическая проверка состояния ТЭНов поможет избежать перегрева и увеличит срок службы оборудования.

Энергоэффективное использование

Для оптимизации энергозатрат можно использовать:

• Термостаты: Установка термостата поможет автоматизировать процесс нагрева и сэкономить электроэнергию.
• Датчики движения: Для помещений с редким посещением можно использовать датчики, которые отключают нагреватель при отсутствии людей.

Таким образом, правильный выбор и интеграция специализированных оребренных ТЭНов в систему отопления или вентиляции помогут не только значительно повысить эффективность, но и обеспечить длительную и надежную работу оборудования.

Тенденции и инновации в области оребренных ТЭНов

С течением времени происходят изменения в области технологий и дизайна оребренных ТЭНов. Наиболее заметные тренды:

• Использование устойчивых к перегреву материалов: новые разработки в области материаловедения делают возможным создание ТЭНов, способных выдерживать более высокие температуры и более агрессивные среды.
• Интеллектуальные системы управления нагревом: внедрение IoT-технологий позволяет более точно контролировать потребление энергии и температуру нагрева.

Наблюдаемые тенденции демонстрируют, что оребренные ТЭНы продолжат развиваться, предлагая все более эффективные и инновационные решения для нагрева воздуха и газов.

Следовательно, понимание этих аспектов и возможность выбора специализированных оребренных ТЭНов, соответствующих вашим нуждам, станет гарантией стабильной и эффективной работы вашей системы отопления или вентиляции в будущем.
