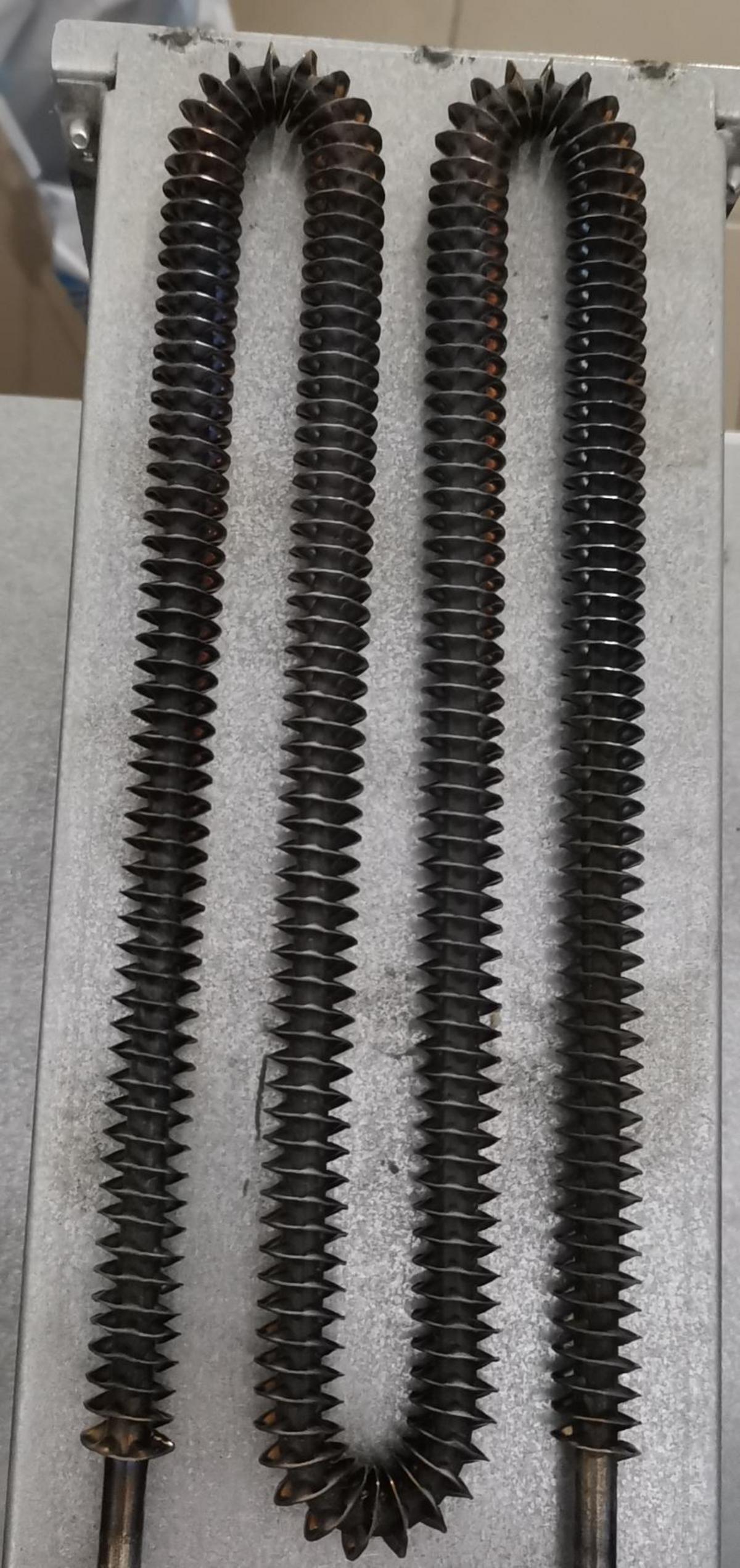

Тэн воздушный оребренный для сушильной машины. 3000Вт 220в

Оптимизация процессов сушки: Внедрение воздушного оребренного ТЭНа 3000 Вт, 220 В

Эффективность промышленных сушильных процессов напрямую зависит от качества и надежности используемого нагревательного оборудования. В условиях растущих требований к энергосбережению, равномерности температурного поля и долговечности компонентов, выбор правильного нагревательного элемента становится стратегически важным решением для C-уровня, руководителей производств и технических специалистов. Воздушный оребренный ТЭН (трубчатый электрический нагреватель с оребрением) мощностью 3000 Вт, работающий от сети 220 В, представляет собой специализированное решение, предназначенное для обеспечения высокой производительности и стабильности в конвективных сушильных машинах.

Ключевые понятия и терминология

• ТЭН (Трубчатый Электрический Нагреватель): Базовый компонент, преобразующий электрическую энергию в тепловую. Состоит из металлической трубки, внутри которой расположена нагревательная спираль, изолированная диэлектриком.
• ТЭНР (Трубчатый Электрический Нагреватель Оребренный): Разновидность ТЭНа, модифицированная для повышения эффективности теплоотдачи в воздушной среде за счет использования оребрения.
• Оребрение: Металлическая лента, навитая или приваренная к поверхности нагревательной трубки. Значительно увеличивает площадь контакта с нагреваемой средой (воздухом), что ускоряет теплообмен.
• Конвективная сушка: Метод сушки, при котором влага удаляется из продукта путем обдува его нагретым воздушным потоком. Эффективность этого процесса критически зависит от равномерности и стабильности температуры воздуха.
• Мощность (Вт/кВт): Физическая величина, характеризующая скорость преобразования электрической энергии в тепловую. Для ТЭНа в 3000 Вт (3 кВт) это означает способность выделять 3000 Джоулей тепловой энергии в секунду.
• Напряжение (В): Электрический потенциал, необходимый для работы ТЭНа. Стандартные 220 В указывают на совместимость с однофазными промышленными и бытовыми электросетями.
• Энергоэффективность: Показатель, отражающий степень рационального использования энергии. В контексте ТЭНР означает минимизацию потерь энергии при преобразовании в тепло и передаче в рабочую среду.

Устройство и принцип работы воздушного оребренного ТЭНа

ТЭНР является высокотехнологичным решением для нагрева газообразных сред, в частности воздуха. Его основной принцип заключается в максимально эффективной передаче тепла от нагревательной спирали к воздушному потоку.

• Внутренняя конструкция: В основе любого ТЭНа лежит резистивная спираль (обычно из нихрома или фехраля), которая генерирует тепло при прохождении электрического тока. Эта спираль помещена в металлическую оболочку (трубчатую основу) и изолирована от нее высокоплотным диэлектрическим наполнителем, чаще всего периклазом (оксидом магния). Периклаз обеспечивает высокую электрическую изоляцию и отличную теплопроводность, передавая тепло от спирали к внешней трубке.
• Материал трубчатой основы: Для ТЭНов, предназначенных для сушильных машин, критически важна коррозионная стойкость и механическая прочность. Поэтому трубчатая основа чаще всего изготавливается из нержавеющей стали (например, AISI 304, AISI 321), особенно в пищевой, фармацевтической и химической промышленности, где есть контакт с агрессивными средами или строгие санитарные требования. В менее требовательных условиях может использоваться углеродистая сталь. Диаметр трубки варьируется, но обычно составляет 8–13 мм для оптимального баланса жесткости и теплопередачи.
• Оребрение как ключевой фактор эффективности: Металлическая лента, плотно насаженная или приваренная по спирали к поверхности трубки, является главной отличительной чертой оребренного ТЭНа. Это оребрение увеличивает эффективную площадь теплообмена с воздушной средой в 2,5–3,5 раза по сравнению с неоребренным ТЭНом аналогичной длины. Материал оребрения обычно соответствует материалу трубки (нержавеющая или углеродистая сталь), что предотвращает гальваническую коррозию и обеспечивает равномерное расширение при нагреве. Благодаря этому оребрению эффективность нагрева воздуха увеличивается на 25–30%, что приводит к сокращению времени нагрева камеры и снижению общего энергопотребления.
• Герметизация и изоляция: Контактные стержни, выходящие из корпуса ТЭНа, изолируются керамическими втулками и герметизируются специальными влагостойкими компаундами или лаками. Это предотвращает попадание влаги внутрь ТЭНа и обеспечивает электробезопасность, что особенно важно в условиях повышенной влажности, характерных для сушильных процессов.
• Формы и размеры: ТЭНР может иметь различные формы — прямой, U-образный, Г-образный, а также более сложные конфигурации с индивидуальными радиусами гиба. Выбор формы зависит от геометрии сушильной камеры и требований к равномерности распределения тепла. Длина нагревательного элемента может варьироваться от 280 мм до 600 мм и более, при этом необходимо учитывать, что оребрение увеличивает внешние габариты ТЭНа.

Преимущества ТЭНов с оребрением в сушильных машинах

Использование воздушных оребренных ТЭНов в сушильных машинах и конвективных установках обеспечивает ряд критически важных преимуществ для промышленных предприятий:

• Повышенная теплоотдача: Благодаря увеличенной площади поверхности, ТЭНРы быстрее передают тепло воздуху, значительно сокращая время достижения необходимой температуры в сушильной камере. Это напрямую влияет на производительность оборудования и сокращает длительность производственного цикла.
• Энергосбережение: Более эффективное распределение тепла и сокращение времени работы нагревателя для достижения заданной температуры приводят к снижению общего расхода электроэнергии. По оценкам, оребренные ТЭНы позволяют сэкономить до 15-20% энергии по сравнению с обычными нагревателями при аналогичных условиях эксплуатации.
• Предотвращение локальных перегревов: Равномерное распределение тепла по всей поверхности оребрения исключает появление «горячих точек» на нагревательном элементе. Это критически важно при сушке чувствительных к температуре материалов (продуктов питания, фармацевтических субстанций, химических реагентов), предотвращая их порчу, изменение свойств или возгорание.
• Увеличенный срок службы: Снижение поверхностной плотности мощности (Вт/см²) за счет увеличенной площади оребрения уменьшает термическую нагрузку на материал трубки и нагревательную спираль. Это замедляет процесс деградации материалов, значительно продлевая срок службы ТЭНа и всего сушильного оборудования. При соблюдении рекомендованных условий эксплуатации, срок службы может достигать 3000-5000 часов непрерывной работы.
• Устойчивость к коррозии: При использовании нержавеющей стали для трубки и оребрения, ТЭНРы демонстрируют высокую стойкость к коррозии, что особенно важно в сушильных процессах, связанных с высокой влажностью или агрессивными парами.
• Улучшенная производительность оборудования: Сокращение циклов нагрева и охлаждения, а также стабильность температурного режима, улучшают общую производительность сушильного оборудования и снижают износ механических компонентов.

Маркировка и технические параметры для заказа

Для корректного подбора и заказа ТЭНа критически важно понимать систему маркировки. Пример стандартной маркировки, как «ТЭНР 54 А40 13/2,5 О 220 Ф1», несет в себе всю необходимую информацию:

• ТЭНР: Тип нагревателя – трубчатый электрический нагреватель с оребрением.
• 54: Развернутая длина нагревательного элемента в сантиметрах (540 мм). Это общая длина трубки до оребрения.
• А40: Длина контактного стержня в миллиметрах (40 мм).
• 13: Диаметр трубки в миллиметрах.
• 2,5: Номинальная электрическая мощность в киловаттах (2,5 кВт).
• О: Обозначение нагреваемой среды – воздух.
• 220: Номинальное напряжение в вольтах.
• Ф1: Обозначение формы ТЭНа (Ф1 обычно соответствует прямой форме; другие формы могут иметь свои обозначения, например, Ф2 для U-образной).

Для нашего целевого ТЭНа с мощностью 3000 Вт (3 кВт) и напряжением 220 В для сушильной машины, ключевые параметры будут:

• Мощность: 3000 Вт (3 кВт). Это оптимальное значение для большинства промышленных и профессиональных сушильных машин, обеспечивающее быстрый нагрев без чрезмерной нагрузки на электросеть.
• Напряжение: 220 В. Универсальный стандарт для однофазных систем, что упрощает интеграцию.
• Материал: Преимущественно нержавеющая сталь (например, AISI 304) для обеспечения долговечности и гигиеничности, особенно в пищевой и фармацевтической отраслях.
• Форма: Часто прямой или U-образный для удобства монтажа и равномерного распределения в воздуховоде сушильной камеры.
• Длина: Варьируется от 280 мм до 600 мм и более, что позволяет подобрать ТЭН под конкретные габариты оборудования.

Технические характеристики оребренного ТЭНа 3000 Вт, 220 В для сушильных машин

Для специалистов по закупкам и инженеров, детальные технические характеристики критически важны при оценке пригодности ТЭНа для конкретного применения.

Особенности эксплуатации и рекомендации для B2B

Длительная и бесперебойная работа ТЭНР зависит не только от его качества, но и от правильной эксплуатации и обслуживания.

• Обеспечение воздушного потока: Критически важно поддерживать скорость воздушного потока не менее 6 м/с (по некоторым источникам — до 10 м/с) через оребрение. Недостаточный обдув приводит к перегреву поверхности ТЭНа, снижению его эффективности и преждевременному выходу из строя. Это требует корректного расчета системы вентиляции и регулярной проверки работы вентиляторов.
• Электробезопасность и подключение: Подключение ТЭНа должно производиться квалифицированным персоналом в соответствии с действующими электротехническими нормами и правилами безопасности. Необходимо обеспечить надежное заземление корпуса ТЭНа и использовать соответствующие по сечению кабели.
• Защита от влаги: Несмотря на герметизацию выводов, ТЭНы требуют защиты от прямого попадания капель воды или скопления конденсата в местах подключения, что может привести к короткому замыканию и поражению электрическим током.
• Регулярный мониторинг и обслуживание: В рамках программы планово-предупредительного ремонта (ППР) необходимо проводить регулярную проверку сопротивления изоляции (не менее 1 МОм) и общего сопротивления нагревательного элемента. Также важен визуальный осмотр на предмет отложений пыли, грязи или продуктов сушки на оребрении, которые могут снижать эффективность теплообмена.
• Сертификация и соответствие стандартам: При закупке ТЭНов для пищевой, фармацевтической или других регулируемых отраслей, убедитесь в наличии соответствующих сертификатов качества, ГОСТов (для российского рынка) или международных стандартов (CE, UL), подтверждающих безопасность и эксплуатационную надежность.

Сравнительный анализ решений для нагрева воздуха в сушильных машинах

Выбор нагревательного элемента – это компромисс между инвестициями, эксплуатационными расходами, надежностью и требованиями к процессу. Для руководителей и технических специалистов важно понимать место оребренного ТЭНа среди других опций.

После детального рассмотрения конструктивных особенностей, преимуществ и сравнительных характеристик воздушных оребренных ТЭНов, становится очевидной их стратегическая ценность для промышленных сушильных процессов. Однако выбор и успешное внедрение такого оборудования требуют глубокого понимания не только технических аспектов, но и вопросов интеграции, оптимизации эксплуатационных расходов и прогнозирования экономического эффекта. Перейдем к рассмотрению продвинутых практик и этапов реализации, которые позволят максимально раскрыть потенциал этих нагревательных элементов в условиях реального производства.

Продвинутая практика и внедрение воздушных оребренных ТЭНов в промышленные циклы

Переход от теоретического понимания преимуществ воздушных оребренных ТЭНов к их эффективной интеграции в производственные процессы требует системного подхода. Для C-уровня и технических руководителей это означает не просто закупку компонента, а комплексное решение, включающее проектирование, монтаж, автоматизацию и последующее обслуживание, направленное на максимизацию производительности и минимизацию совокупной стоимости владения (TCO). В этом разделе мы углубимся в продвинутые аспекты внедрения и эксплуатации.

Архитектура системы нагрева и интеграция

Воздушный оребренный ТЭН 3000 Вт, 220 В является ключевым элементом в более сложной архитектуре системы нагрева сушильной машины. Его эффективность напрямую зависит от правильной интеграции с другими подсистемами:

• Система циркуляции воздуха: ТЭНы должны быть расположены в воздуховоде таким образом, чтобы обеспечить равномерный обдув всей поверхности оребрения. Часто используются дефлекторы или направляющие пластины для оптимизации воздушного потока. Вентиляторы (аксиальные или центробежные) должны быть подобраны с учетом необходимой скорости и объема воздуха, а также сопротивления, создаваемого ТЭНами.
• Система контроля температуры: Для точного поддержания заданных параметров сушки используются термопары (типов K, J) или платиновые терморезисторы (Pt100/Pt1000), размещенные как до, так и после нагревательного блока, а также непосредственно в зоне сушки. Эти датчики передают данные на контроллеры (ПЛК – программируемые логические контроллеры или специализированные PID-регуляторы), которые, в свою очередь, управляют включением/выключением ТЭНа или мощностью через твердотельные реле (SSR) или тиристорные регуляторы мощности.
• Система безопасности: Обязательно наличие аварийных термостатов (тепловых реле), которые отключают питание ТЭНа при превышении критической температуры (например, при отказе вентилятора). Также важны системы защиты от перегрузки по току (автоматические выключатели) и устройства защитного отключения (УЗО) для предотвращения поражения электрическим током.
• Интеграция с АСУ ТП (Автоматизированная Система Управления Технологическим Процессом) / SCADA: Для крупных промышленных сушильных комплексов критична интеграция управления нагревательным блоком в общую систему автоматизации. Это позволяет дистанционно контролировать параметры, собирать данные для аналитики, оптимизировать рецептуры сушки и оперативно реагировать на внештатные ситуации, минимизируя человеческий фактор.

Пошаговая реализация и управление проектом

Внедрение или замена нагревательного оборудования требует структурированного подхода. Ниже представлен типовой план реализации, адаптированный для B2B-сегмента:

1. Этап 1: Аудит и Техническое Задание (ТЗ)
   • Роли: Инженер-технолог, главный инженер, специалист по закупкам.
   • Действия: Оценка текущего состояния оборудования, анализ требований к процессу сушки (температурные режимы, скорость потока, объем камеры, тип продукта). Определение ожидаемых KPI (Key Performance Indicators): снижение времени сушки, экономия энергии, повышение качества продукта. Разработка детального ТЗ на новый ТЭН или систему нагрева.
   • Артефакты: Отчет об аудите, ТЗ, предварительная смета.
2. Этап 2: Выбор поставщика и Закупка
   • Роли: Специалист по закупкам, технический директор.
   • Действия: Запрос коммерческих предложений от нескольких производителей. Оценка поставщиков по критериям: наличие сертификатов, опыт, гарантийные условия, сроки поставки, техническая поддержка, стоимость, соответствие ТЗ. Важность прямых контрактов с производителями или официальными дистрибьюторами.
   • Артефакты: Коммерческие предложения, сравнительная таблица поставщиков, договор поставки.
3. Этап 3: Проектирование и Модификация (при необходимости)
   • Роли: Инженер-проектировщик, главный инженер, подрядчики.
   • Действия: Разработка схемы монтажа ТЭНов, чертежей воздуховодов, электрических схем подключения. Оценка необходимости модернизации системы вентиляции или автоматики.
   • Артефакты: Проектная документация, электросхемы, схемы воздуховодов.
4. Этап 4: Монтаж и Подключение
   • Роли: Монтажная бригада, инженер по КИПиА, электромонтажник.
   • Действия: Установка ТЭНов в соответствии с проектом. Подключение к электросети, монтаж датчиков температуры, управляющих элементов и систем безопасности. Тестирование электрических соединений (сопротивление изоляции, сопротивление нагревательного элемента).
   • Артефакты: Акт выполненных работ, протоколы испытаний.
5. Этап 5: Пусконаладка и Оптимизация
   • Роли: Инженер по КИПиА, инженер-технолог, оператор.
   • Действия: Первое включение, проверка работоспособности системы, калибровка датчиков, настройка PID-регуляторов. Проведение тестовых циклов сушки с контролем температурных режимов и качества продукта. Оптимизация параметров для достижения целевых KPI.
   • Артефакты: Протокол пусконаладочных работ, отчет по оптимизации, обновленные технологические карты.
6. Этап 6: Обучение персонала и Документирование
   • Роли: Главный инженер, инструктор, операторы, специалисты по обслуживанию.
   • Действия: Обучение операторов правилам эксплуатации, а технических специалистов — регламенту обслуживания и устранению типовых неисправностей. Актуализация эксплуатационной документации.
   • Артефакты: Инструкции по эксплуатации, регламенты ТО, журналы обучения.

Экономический эффект и оптимизация (ROI, TCO)

Для принятия стратегических решений высшим руководством критически важен расчет экономического эффекта.

Расчет ROI (Return on Investment): Инвестиции в новые оребренные ТЭНы окупаются за счет снижения операционных расходов.

Пример:

• Стоимость стандартного гладкого ТЭНа: 5000 руб.
• Стоимость оребренного ТЭНа: 7000 руб.
• Дополнительные инвестиции: 2000 руб. за единицу.
• Среднее энергопотребление гладкого ТЭНа: 3 кВт * 8 часов/день * 250 дней/год = 6000 кВт*ч/год.
• Среднее энергопотребление оребренного ТЭНа (с учетом 15% экономии): 6000 кВт*ч/год * 0.85 = 5100 кВт*ч/год.
• Годовая экономия электроэнергии: 900 кВт*ч/год.
• Стоимость электроэнергии: 7 руб./кВт*ч.
• Денежная экономия в год: 900 кВт*ч/год * 7 руб./кВт*ч = 6300 руб./год.
• ROI = (Годовая экономия / Дополнительные инвестиции) * 100% = (6300 руб. / 2000 руб.) * 100% = 315%.
• Срок окупаемости: 2000 руб. / 6300 руб./год = 0.32 года (около 4 месяцев).

Помимо прямой экономии энергии, необходимо учитывать косвенные эффекты:

• Увеличение производительности: Сокращение времени сушки на 10-15% может привести к увеличению объема выпускаемой продукции без дополнительных капитальных вложений.
• Снижение брака: Предотвращение локальных перегревов уменьшает количество испорченного продукта, что особенно ценно в производстве с высокой добавленной стоимостью.
• Уменьшение затрат на обслуживание и ремонт: Увеличенный срок службы ТЭНов снижает частоту их замены и связанные с этим трудозатраты и простои оборудования.

TCO (Total Cost of Ownership — совокупная стоимость владения):

При расчете TCO необходимо учитывать не только стоимость покупки ТЭНа, но и:

• Стоимость электроэнергии за весь жизненный цикл (наибольшая доля).
• Стоимость монтажа и пусконаладки.
• Затраты на регулярное техническое обслуживание (очистка, проверка).
• Стоимость замены и утилизации отработавших элементов.
• Затраты на простои производства из-за выхода из строя нагревателя.

Оребренные ТЭНы, несмотря на несколько более высокую первоначальную стоимость, часто демонстрируют значительно более низкий TCO в долгосрочной перспективе за счет экономии энергии и увеличенного срока службы.

Кейсы применения и паттерны оптимизации

Рассмотрим несколько сценариев применения оребренных ТЭНов для различных масштабов и требований производства:

1. Кейс 1: Крупное пищевое производство (Enterprise Segment)
   • Задача: Модернизация конвективной сушилки для сушки снеков (чипсы, сухарики) с целью увеличения производительности и снижения энергопотребления. Ранее использовались гладкие ТЭНы.
   • Решение: Замена существующего массива гладких ТЭНов на оребренные ТЭНы 3000 Вт, 220 В из нержавеющей стали. Внедрена система автоматического контроля скорости вентиляторов в зависимости от влажности продукта и температуры.
   • Результат: Сокращение цикла сушки на 18%, экономия электроэнергии на 22% в год. Снижение доли брака за счет более равномерной сушки. Общая окупаемость проекта – 10 месяцев.
2. Кейс 2: Небольшое сельскохозяйственное предприятие (SMB Segment)
   • Задача: Создание компактной сушильной камеры для сушки трав и грибов, где важны низкие начальные инвестиции и простота эксплуатации.
   • Решение: Проектирование модульной сушилки с одним-двумя оребренными ТЭНами 3000 Вт, 220 В, управляемыми простым PID-контроллером. Использованы ТЭНы с углеродистым оребрением для снижения стоимости.
   • Результат: Быстрый ввод в эксплуатацию. Эффективная сушка с контролем температуры, позволяющая сохранять полезные свойства продукта. Минимальные операционные расходы.
3. Кейс 3: Фармацевтическое производство (Regulated Industry)
   • Задача: Поддержание строгих климатических параметров в сушильной камере для гранулирования активных фармацевтических субстанций (АФС), с необходимостью валидации оборудования.
   • Решение: Установка оребренных ТЭНов из высококачественной нержавеющей стали AISI 316 с индивидуальной маркировкой и сертификатами. Интеграция с SCADA-системой, обеспечивающей непрерывный мониторинг и архивирование данных о температуре, влажности и скорости потока воздуха. Проведены IQ/OQ/PQ (валидация монтажа, функционирования, процесса).
   • Результат: Полное соответствие GMP (Good Manufacturing Practice) стандартам. Высокая воспроизводимость процесса сушки, гарантирующая стабильное качество конечного продукта и сокращение времени валидационных процедур.

Чек-лист по выбору и внедрению оребренных ТЭНов

Для принятия информированного решения и минимизации рисков, используйте следующий чек-лист:

• Требования к процессу:
  • Какова требуемая температура сушки и ее стабильность?
  • Какой объем воздуха необходимо нагревать и с какой скоростью?
  • Каков тип и чувствительность продукта к температуре?
  • Требуется ли работа в агрессивных средах (химические испарения, высокая влажность)?
• Технические характеристики ТЭНа:
  • Соответствует ли мощность (3000 Вт) и напряжение (220 В) требованиям?
  • Оптимальны ли материал трубки и оребрения (нержавеющая сталь для агрессивных/пищевых сред, углеродистая для общих)?
  • Подходит ли форма и длина ТЭНа для геометрии сушильной камеры/воздуховода?
  • Какова плотность поверхностной мощности ТЭНа (Вт/см²) для предотвращения перегрева?
• Интеграция и управление:
  • Совместим ли ТЭН с существующей системой управления (ПЛК, регуляторы)?
  • Предполагается ли использование твердотельных реле для более точного контроля?
  • Насколько надежна система безопасности (аварийные термостаты, защита от перегрузки)?
  • Есть ли возможность интеграции в общую АСУ ТП/SCADA?
• Экономические аспекты:
  • Рассчитаны ли ROI и TCO для данного решения?
  • Учтена ли потенциальная экономия на электроэнергии и снижение брака?
  • Каковы гарантийные условия и срок службы?
• Эксплуатация и обслуживание:
  • Есть ли план регулярного технического обслуживания (чистка, проверка изоляции)?
  • Обеспечена ли требуемая скорость обдува воздухом?
  • Предусмотрена ли защита от влаги?

Типичные ошибки при выборе и эксплуатации ТЭНов и их предотвращение

Опыт показывает, что некоторые распространенные ошибки могут существенно снизить эффективность и срок службы нагревательных элементов:

• Недостаточный обдув: Самая частая причина выхода из строя оребренных ТЭНов. Если скорость воздушного потока ниже рекомендованных 6 м/с, поверхность ТЭНа перегревается, что ведет к быстрому выгоранию спирали или разрушению материала трубки.
  Предотвращение: Тщательный расчет аэродинамики системы, установка датчиков потока воздуха, использование аварийных термостатов, отключающих ТЭН при отсутствии обдува.
• Неправильный выбор материала: Использование углеродистой стали в агрессивных или влажных средах приводит к быстрой коррозии и выходу из строя.
  Предотвращение: Всегда анализируйте состав нагреваемой среды и выбирайте нержавеющую сталь (AISI 304, AISI 316) для пищевых, химических и влажных процессов.
• Отсутствие контроля температуры: Работа ТЭНа без обратной связи от датчиков температуры или с неверно настроенным регулятором может привести к перегреву продукта, потере его свойств или перерасходу энергии.
  Предотвращение: Внедрение точных систем PID-регулирования, регулярная калибровка датчиков, использование дублирующих систем контроля.
• Игнорирование загрязнений: Накопление пыли, волокон, остатков продукта на оребрении создает теплоизоляционный слой, снижая эффективность теплообмена и вызывая локальный перегрев.
  Предотвращение: Разработка и строгое соблюдение регламента регулярной очистки ТЭНов, использование воздушных фильтров.
• Неправильное подключение: Ошибки при электромонтаже, использование кабелей неподходящего сечения, отсутствие заземления или УЗО.
  Предотвращение: Монтаж только квалифицированными электриками, согласно ПУЭ (Правила Устройства Электроустановок) и проектной документации, с обязательной проверкой сопротивления изоляции.
