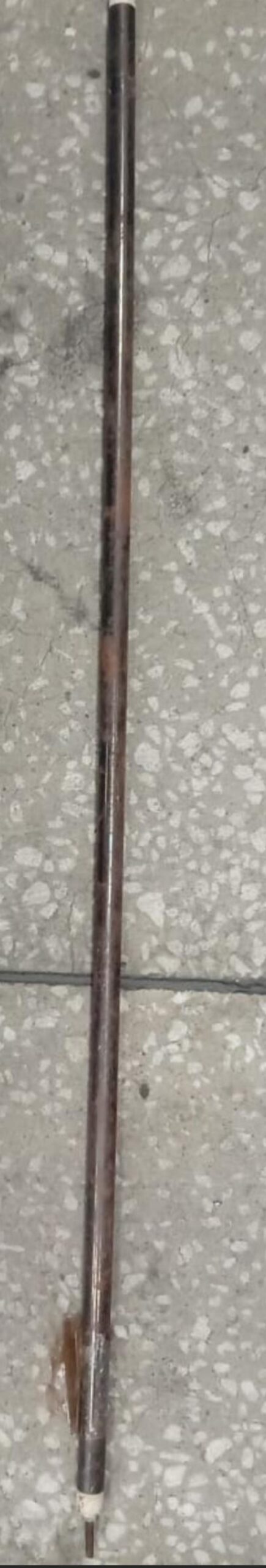

Тэн воздушный для вспенивателя полистирола. 720мм длина, 10мм диаметр, с силиконовыми втулками
Тэн воздушный для вспенивателя полистирола. 720мм длина, 10мм диаметр, с силиконовыми втулками
Принцип работы воздушных ТЭНов в системе вспенивания
Воздушные нагревательные элементы функционируют в составе комплексной системы подачи теплоносителя на установке вспенивателя. Сжатый воздух, проходя через нагревательный элемент, распределяется при помощи системы трубопроводов и поступает во вспениватель в качестве дополнительного источника тепла. При вспенивании гранул полистирола водяной пар играет двойную роль — нагревателя и дополнительной причины вспенивания благодаря быстрой диффузии через стенки микропор; однако предварительно нагретый воздух, проходящий через ТЭН, обеспечивает стабильное поддержание температурного режима.
Процесс вспенивания инициируется активацией пентана, содержащегося в гранулах полистирола типа ПСВ. Под воздействием водяного пара и нагретого воздуха гранулы размягчаются и увеличиваются в объеме до 50 раз от изначального размера. Нагретый воздух, проходящий через активатор-ворошитель, предотвращает слипание вспененных гранул и способствует их равномерному перемещению к разгрузочному окну установки.
Технические характеристики воздушных ТЭНов
| Характеристика | Значение |
|---|---|
| Температура на поверхности нагревателя | до 600°С |
| Длина ТЭНа | от 50 до 600 мм |
| Мощность | до 5 кВт |
| Максимальное напряжение | 440 В |
| Диаметры трубок | 8, 10, 12, 13, 16, 18 мм |
Элемент длиной 720 мм с диаметром 10 мм является оптимальным решением для среднемощных установок, обеспечивая достаточный нагрев воздушного потока для вспенивателей производительностью 5-7 м³/час.
Роль силиконовых втулок в конструкции
Силиконовые втулки выполняют несколько критически важных функций в конструкции воздушного ТЭНа:
- Электрическая изоляция токоведущих частей нагревателя;
- Механическое крепление нагревательного элемента;
- Защита от теплоизоляции при установке в трубопроводы;
- Обеспечение герметичности системы.
Использование силиконовых втулок вместо керамических способствует большей гибкости при монтаже и повышенной механической прочности при температурных циклах. Силикон сохраняет свои свойства в диапазоне температур, достаточном для функционирования воздушных ТЭНов, что обеспечивает длительный срок службы изделий.
Втулки устанавливаются для трубопроводов диаметром 16 и 20 мм, что делает их универсальными элементами для большинства систем подачи воздуха. Изготавливаются втулки в различных размерах, что позволяет адаптировать их под специфические требования каждой установки.
Материалы и конструктивные особенности
Воздушные ТЭНы для вспенивателей производятся с использованием надежных материалов, обеспечивающих долговечность и эффективность:
- Углеродистая сталь: стандартный материал для большинства приложений;
- Нержавеющая сталь: для повышенных требований к коррозионной стойкости;
- Бериллиево-медные компоненты: в высокотехнологичных конфигурациях.
Конструкция U-образного стержня с оребрением на диаметр 22 мм и трубкой диаметром 10 мм обеспечивает увеличенную поверхность теплообмена, что позволяет достичь более эффективного нагрева воздуха при меньшей мощности. Варианты вывода включают шпильки М4 или резьбовые втулки для надежного крепления в системе.
Применение в промышленных установках
Установки типа ПП-06 и подобные используют воздушные ТЭНы в качестве элемента системы подачи теплоносителя. Производительность таких установок составляет 5-7 м³/час при установленной мощности 33,67 кВт. Система оснащена частотно-регулируемым приводом подающего шнека и системой отвода конденсата для обеспечения оптимальной работы.
Нагретый воздух проходит через трубопроводы и распределяется во вспениватель, где он работает совместно с водяным паром. Регулярный контроль и обслуживание частей системы подачи воздуха являются обязательной операцией для обеспечения безопасности производства, так как необходимо предотвратить концентрацию пентана, который угрожает риском возникновения пожара или взрыва.
Технические требования к установке
При выборе и установке воздушного ТЭНа длиной 720 мм с диаметром 10 мм следует учитывать следующие параметры:
- Давление в рабочей зоне: варьируется в зависимости от конфигурации, но обычно находится в диапазоне нескольких килопаскалей;
- Производительность установки по воздуху: до 1620 куб.м./час для полнофункциональной системы;
- Объем бункера для гранул: зависит от требуемой производительности.
Система должна быть оснащена вытяжным вентиляционным оборудованием, обеспечивающим многократную замену воздуха в помещении. Это критически важно для безопасности, поскольку технология вспенивания включает использование летучих углеводородов.
Интеграция в полную систему вспенивания
Важно отметить, что один воздушный ТЭН без парогенератора и пневмотранспорта не решит задачу полного вспенивания. Система должна включать:
- Парогенератор: источник насыщенного водяного пара для основного вспенивания;
- Воздушный ТЭН: дополнительный источник тепла для стабилизации процесса;
- Пневмотранспорт: система доставки вспененных гранул в следующие этапы обработки;
- Сушилка гранул: для удаления остаточной влаги и пентана;
- Система контроля: регулировка скорости подачи, времени пребывания и температуры вспенивания.
Воздушные ТЭНы размером 720×10 мм с силиконовыми втулками идеально подходят для установок среднего класса, обеспечивая надежную работу при производстве вспененного полистирола различной плотности.
Следующая часть статьи будет посвящена детальному анализу необходимых условий эксплуатации и рекомендациям по выбору и установке воздушных ТЭНов, что позволит улучшить их производительность и долговечность.
Условия эксплуатации воздушных ТЭНов
Для обеспечения эффективной работы воздушных ТЭНов важно соблюдать определенные условия эксплуатации. Правильная установка и настройка параметров системы могут значительно повысить производительность и срок службы оборудования.
Температурные условия
Воздушные ТЭНы предназначены для работы при высоких температурах, однако важно контролировать диапазон этих температур, чтобы избежать перегрева и возможных повреждений. Оптимальная рабочая температура для большинства установок не должна превышать 550°С, что способствует продлению срока службы ТЭНов. Важно учесть, что чрезмерное нагревание может не только повлиять на производительность, но и привести к повреждениям изоляционных материалов.
Контроль давления
Рабочее давление в системе вспенивания должно находиться в строго определенных пределах. Как правило, безопасный диапазон давления варьируется от 0,5 до 3 атм. Это предотвратит нежелательные ситуации, такие как утечки или разрушение оборудования. Регулярный контроль и откалибровка манометров помогут поддерживать стабильное давление на необходимом уровне.
Монтаж и размещение
При установке воздушного ТЭНа важно обеспечить его правильное размещение в системе. Элемент должен быть установлен таким образом, чтобы предотвратить попадание влаги и загрязнений, что может негативно сказаться на его функциональности. Необходимо придерживаться инструкций производителя, учитывая минимальные расстояния до других компонентов системы и поддержку необходимого потока воздуха.
Рекомендации по выбору воздушных ТЭНов
При выборе воздушного ТЭНа для конкретной установки следует учитывать несколько факторов, обеспечивающих максимальную эффективность:
Производительность и мощность
| Параметр | Рекомендации |
|---|---|
| Производительность | 5-7 м³/час для моделей с длиной 720 мм и диаметром 10 мм |
| Мощность | До 5 кВт, учитывая требуемый уровень нагрева |
Необходимо подобрать ТЭН с учетом мощности всей системы, чтобы избежать перегрузки и расхода электроэнергии.
Совместимость материалов
При выборе оборудования следует обратить внимание на совместимость материалов ТЭНа с другими компонентами системы. Использование нержавеющей стали или бериллиево-медных компонентов в условиях повышенной коррозионной активности может значительно увеличить срок службы оборудования и предотвратить выход из строя.
Дополнительные функции
Некоторые современные модели воздушных ТЭНов имеют дополнительные функции и настройки, которые позволяют оптимизировать работу установки. Например, возможность интеграции с системами автоматизации может значительно упростить процесс управления и мониторинга.
Обслуживание и уход
Регулярное техническое обслуживание воздушных ТЭНов является ключевым элементом для обеспечения их надежной работы. Рекомендуется проводить проверку следующих компонентов:
- Электропроводка: проверка на наличие повреждений и износа;
- Изоляция: осмотр на предмет трещин и утечек;
- Системы управления: тестирование всех датчиков и регулирующих устройств;
- Чистота: удаление загрязнений, которые могут препятствовать нормальному теплообмену.
Создание графика обслуживания поможет избежать неожиданных поломок и затруднений в работе оборудования, облегчая процесс планового контроля состояния установки.
Заключительные аспекты интеграции в систему
Для максимальной эффективности работы воздушных ТЭНов, настоятельно рекомендуется интегрировать их в общий процесс вспенивания с учетом всех его компонентов. При этом важно задействовать все элементы системы, включая парогенераторы и контрольные системы, чтобы добиться гармоничной и эффективной работы установки.
При соблюдении вышеперечисленных рекомендаций можно значительно увеличить рабочий ресурс и производительность воздушных ТЭНов, обеспечив тем самым надежность производства вспененного полистирола. Углубленное понимание технологии и постоянное совершенствование систем даст возможность оставаться конкурентоспособным на рынке.
