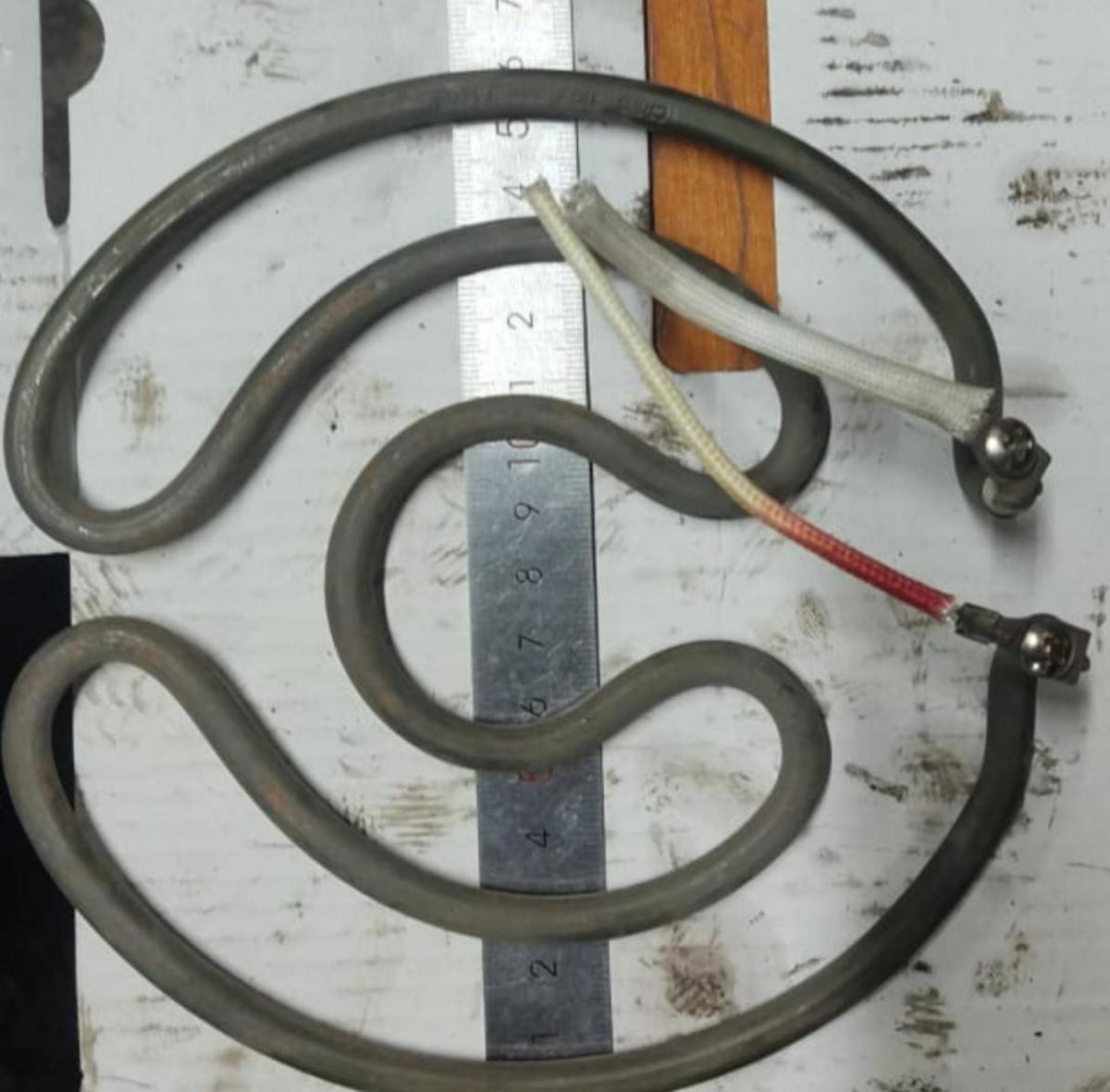

Тэн воздушный, длиной 16 см

Воздушные ТЭНы длиной 16 см: Ключевые аспекты применения в промышленных и бытовых системах

В условиях постоянно растущих требований к эффективности, компактности и надёжности теплового оборудования, выбор оптимальных нагревательных элементов становится критически важным для многих отраслей – от производства и логистики до систем вентиляции и климатического контроля. Воздушный трубчатый электрический нагревательный элемент (ТЭН) длиной 16 см представляет собой специфическое решение, которое, благодаря своим габаритам и техническим характеристикам, занимает нишу в системах, где требуется локальный, контролируемый нагрев воздуха или газовых сред.

Для руководителей проектов, инженеров, специалистов по закупкам и техническому обслуживанию понимание особенностей таких компактных ТЭНов позволяет принимать обоснованные решения, оптимизировать затраты и обеспечивать бесперебойную работу оборудования.

Ключевые понятия и терминология

• ТЭН (трубчатый электрический нагревательный элемент): Электрический нагреватель, представляющий собой металлическую трубку, внутри которой расположена нагревательная спираль из нихрома (или другого резистивного сплава), изолированная от оболочки уплотнённым диэлектриком (обычно периклазом).
• Воздушный ТЭН: Разновидность ТЭНа, специально разработанная для нагрева воздушных и газовых сред. Его ключевое отличие от ТЭНов для жидкостей заключается в меньшей удельной мощности на поверхности для предотвращения перегрева и обеспечения безопасной работы в воздушной среде.
• Сухой ТЭН: Альтернативное название для воздушного ТЭНа, подчёркивающее, что нагревательный элемент не контактирует напрямую с нагреваемой средой (воздухом), будучи изолированным трубкой и наполнителем. Это обеспечивает дополнительную защиту спирали от окисления и влаги.
• Периклаз (оксид магния): Порошкообразный теплоизоляционный материал, используемый в качестве наполнителя внутри ТЭНа. Обладает высокой теплопроводностью и электроизоляционными свойствами при высоких температурах, эффективно передавая тепло от спирали к оболочке и предотвращая короткое замыкание.
• Удельная мощность (Вт/см²): Параметр, указывающий, какая мощность приходится на единицу площади поверхности нагревательного элемента. Для воздушных ТЭНов этот показатель критически важен, так как он определяет максимальную температуру поверхности и, как следствие, срок службы элемента и безопасность эксплуатации.
• ГОСТ (Государственный стандарт): Нормативный документ, устанавливающий требования к качеству, безопасности и техническим характеристикам продукции в России и некоторых странах СНГ. Классификация ТЭНов по ГОСТ помогает стандартизировать выбор элементов для различных условий эксплуатации.

Конструктивные особенности и выбор материалов

Конструкция воздушного ТЭНа длиной 16 см, несмотря на свою кажущуюся простоту, тщательно оптимизирована для обеспечения эффективности и долговечности. Выбор материалов оболочки и наполнителя напрямую влияет на пригодность элемента к конкретным условиям эксплуатации, его надёжность и, в конечном итоге, на общую экономическую эффективность решения.

• Материал оболочки:
  • Углеродистая сталь: Экономически выгодный вариант для эксплуатации в относительно «чистых» и неагрессивных воздушных средах при умеренных температурах (до 450°C на поверхности). Используется в бытовых обогревателях, простых сушильных камерах, где нет высоких требований к коррозионной стойкости. Выбор углеродистой стали часто обусловлен стремлением минимизировать первоначальные инвестиции.
  • Нержавеющая жаропрочная сталь: Оптимальный выбор для агрессивных сред, высокой влажности или температур (до 600-700°C на поверхности, в зависимости от марки). Она обеспечивает повышенную коррозионную стойкость, устойчивость к окислению и механическим нагрузкам. Применяется в промышленных сушилках для пищевых продуктов, текстиля, химических веществ, а также в печах и системах с принудительной вентиляцией, где важна долговечность и минимизация рисков выхода из строя. Хотя начальные инвестиции выше, срок службы и снижение затрат на обслуживание могут значительно улучшить показатель TCO (совокупной стоимости владения).
• Наполнитель — периклаз: Порошок оксида магния (MgO) внутри трубки играет двоякую роль. Во-первых, он обеспечивает электрическую изоляцию нагревательной спирали от металлической оболочки, предотвращая утечки тока и короткие замыкания. Во-вторых, его высокая теплопроводность позволяет эффективно передавать тепло от нагревательной спирали к внешней оболочке ТЭНа, обеспечивая равномерный нагрев и защиту спирали от локального перегрева. Качество периклаза и плотность его уплотнения напрямую влияют на ресурс ТЭНа.
• Форма: Для длины 16 см наиболее распространены прямые ТЭНы. Их компактность и простота монтажа идеально подходят для небольших устройств. U-образные или другие изогнутые формы обычно применяются для более длинных элементов, где необходимо разместить большую нагревательную поверхность в ограниченном объеме, но при длине 16 см это редко целесообразно из-за сложности изготовления и потенциальных рисков повреждения при гибке после производства.

Технические параметры и классификация: основы для принятия решений

Правильный подбор ТЭНа требует глубокого понимания его ключевых технических характеристик и стандартизированной классификации, которая учитывает условия эксплуатации. Эти параметры напрямую влияют на производительность, безопасность и долговечность всей системы нагрева.

• Длина трубки: 160 мм (16 см) является стандартным и часто заказываемым размером для компактных систем. Эта длина позволяет интегрировать ТЭН в устройства с ограниченным внутренним пространством, такие как небольшие сушилки, локальные обогреватели или технологические модули.
• Диаметр трубки: Типичные диаметры для воздушных ТЭНов составляют 6,8 мм, 8 мм, 10 мм или 13 мм. Выбор диаметра зависит от необходимой удельной мощности, прочности элемента и требований к свободному пространству. Больший диаметр трубки, как правило, позволяет разместить более мощную спираль или обеспечить более низкую удельную мощность для большей долговечности.
• Мощность: Для ТЭНов длиной 16 см мощность обычно варьируется в диапазоне от 200 Вт до 1000 Вт. Точное значение зависит от диаметра трубки, материала оболочки, а также от конкретной удельной мощности, которую необходимо обеспечить для эффективного нагрева воздуха. Например, для систем с ограниченной вентиляцией или малым объемом, обычно используются элементы с меньшей мощностью (200-500 Вт).
• Рабочее напряжение: Стандартные значения — 220 В (однофазное) или 380 В (трёхфазное), что соответствует большинству бытовых и промышленных электросетей. Важно строго соблюдать номинальное напряжение для предотвращения преждевременного выхода ТЭНа из строя или его неэффективной работы.

Классификация по условиям эксплуатации (ГОСТ) является основополагающим инструментом для выбора ТЭНа, обеспечивающим его соответствие требованиям конкретной нагреваемой среды и режиму работы. Это позволяет минимизировать риски перегрева, повысить эффективность и продлить срок службы оборудования.

Для компактных ТЭНов длиной 16 см и типичных применений, включая бытовые обогреватели или небольшие промышленные сушилки, часто выбирают типы S и T (для спокойного воздуха) или O и K (для систем с принудительной вентиляцией). Выбор между углеродистой и нержавеющей сталью определяется балансом между первоначальными затратами, ожидаемым сроком службы и агрессивностью рабочей среды.

Стратегические аспекты применения и выбора

Компактные воздушные ТЭНы длиной 16 см находят применение в широком спектре оборудования, от бытовых устройств до специализированных промышленных установок. Их основные преимущества — это возможность локального и точного нагрева, а также простота интеграции в различные системы.

• Обогреватели воздуха (бытовые и промышленные): В конвекторах, тепловентиляторах и электрокалориферах эти ТЭНы обеспечивают быстрый и эффективный обогрев небольших помещений или зон.
• Сушильные камеры: Используются для сушки различных материалов — от продуктов питания и древесины до текстильных изделий и лакокрасочных покрытий. Точное поддержание температуры критически важно для качества сушки.
• Печи для сауны и промышленные печи: В компактных печах, где требуется интенсивный, но контролируемый нагрев воздуха.
• Тепловые пушки и вентиляционные установки: В качестве вспомогательных или основных нагревательных элементов для быстрого повышения температуры воздуха в больших объемах или для создания тепловых завес.
• Вентиляционные системы: Для предварительного нагрева приточного воздуха в системах вентиляции, особенно в холодное время года, обеспечивая комфортный микроклимат.
• Специализированное оборудование: В лабораторных установках, медицинском оборудовании, технологических линиях, где требуется точечный нагрев или поддержание стабильной температуры в небольших камерах или отсеках.

Критерии выбора и их влияние на ROI

При выборе воздушного ТЭНа длиной 16 см для B2B-задач необходимо учитывать не только технические параметры, но и их прямое влияние на операционные затраты, долговечность оборудования и общую экономическую эффективность проекта.

1. Мощность:
   • Влияние: Определяет скорость нагрева и максимальную температуру, а также прямо влияет на энергопотребление. Недостаточная мощность приведёт к неэффективной работе и длительному достижению целевой температуры, избыточная – к перерасходу энергии и потенциальному повреждению нагреваемого объекта.
   • ROI: Оптимальный подбор мощности позволяет сократить время производственных циклов (например, сушки), снизить эксплуатационные расходы на электроэнергию (за счёт исключения избыточного нагрева) и избежать потерь от брака.
2. Материал корпуса:
   • Влияние: Прямо влияет на устойчивость к коррозии, агрессивным средам и высоким температурам. Углеродистая сталь дешевле, но менее долговечна в сложных условиях; нержавеющая сталь дороже, но обеспечивает значительно больший ресурс и надёжность.
   • ROI: Выбор правильного материала снижает частоту замен ТЭНов, минимизирует время простоя оборудования, сокращает расходы на обслуживание и ремонт. Для критически важных систем или агрессивных сред инвестиции в нержавеющую сталь окупаются за счёт повышения надёжности и безопасности. Расчет TCO показывает, что более дорогой, но долговечный ТЭН часто оказывается выгоднее на дистанции.
3. Условия работы воздуха (спокойный/движущийся):
   • Влияние: Определяет необходимую удельную мощность ТЭНа. В движущемся воздухе теплоотдача значительно выше, что позволяет использовать ТЭНы с большей удельной мощностью (типы O, K) без риска перегрева спирали. В спокойном воздухе требуются элементы с меньшей удельной мощностью (типы S, T).
   • ROI: Оптимальный выбор типа ТЭНа гарантирует максимальную эффективность теплопередачи, предотвращает преждевременный износ элемента (из-за перегрева) и повышает безопасность системы.
4. Диаметр трубки и наличие оребрения:
   • Влияние: Диаметр трубки влияет на прочность и поверхность нагрева. Оребрение (металлические пластины на трубке) значительно увеличивает площадь теплообмена, повышая эффективность принудительного обдува. Однако для длины 16 см оребрённые ТЭНы менее распространены, так как их преимущества наиболее выражены на более длинных элементах.
   • ROI: Хотя оребренные ТЭНы встречаются для длин от 20 см, понимание этого принципа важно: увеличение площади теплообмена (например, за счет нескольких прямых ТЭНов меньшего диаметра вместо одного) может повысить скорость нагрева, снизить пиковую температуру поверхности и, как следствие, увеличить срок службы элементов и снизить энергопотребление на единицу тепла.
5. Напряжение и способы подключения:
   • Влияние: Должно строго соответствовать параметрам электросети. Неправильное подключение может привести к выходу из строя оборудования, пожару или другим аварийным ситуациям. Варианты крепления (штуцеры, фланцы, резьбовые соединения) определяют простоту и надёжность монтажа.
   • ROI: Правильный выбор напряжения и способа подключения обеспечивает безопасность эксплуатации, минимизирует риски аварий и связанных с ними финансовых потерь, а также упрощает процесс обслуживания и замены элементов.

После того как мы рассмотрели фундаментальные аспекты конструкции, материалов и критериев выбора компактных воздушных ТЭНов длиной 16 см, логично перейти к более глубокому анализу их интеграции в сложные системы, оценке экономической эффективности и практическим рекомендациям по внедрению и эксплуатации, чтобы максимально использовать их потенциал в реальных условиях B2B.

Продвинутые стратегии внедрения и эксплуатации компактных воздушных ТЭНов

Эффективное использование компактных воздушных ТЭНов длиной 16 см в промышленных и коммерческих системах требует не только понимания их базовых характеристик, но и стратегического подхода к проектированию, интеграции и долгосрочной эксплуатации. Этот раздел углубляется в вопросы системной архитектуры, экономической оценки, методологии внедрения и управления жизненным циклом, чтобы помочь лицам, принимающим решения, максимизировать ценность своих инвестиций.

Архитектура системы и интеграционные аспекты

Интеграция воздушных ТЭНов в существующие или проектируемые системы нагрева воздуха — это комплексная задача, требующая учёта множества факторов для обеспечения оптимальной производительности, безопасности и энергоэффективности.

• Системы управления и автоматизации:
  • Термостаты: Базовый уровень контроля, поддерживающий заданную температуру путем включения/выключения ТЭНа. Просты в установке и экономичны, подходят для систем, где не требуется высокая точность.
  • ПИД-регуляторы: Обеспечивают более точное и стабильное поддержание температуры за счёт постоянного регулирования мощности ТЭНа. Критически важны для процессов, требующих высокой точности (например, в сушильных камерах для чувствительных материалов или в лабораторном оборудовании). Их применение позволяет значительно снизить колебания температуры и улучшить качество конечного продукта.
  • Датчики температуры: От выбора и расположения датчиков (термопар, платиновых резисторов) зависит точность контроля. Их интеграция с контроллерами обеспечивает обратную связь для поддержания целевой температуры.
• Электрическое подключение и защита:
  • Схемы подключения: ТЭНы могут быть подключены по однофазной или трёхфазной схеме (для 380В). Правильный расчёт нагрузки и сечения кабеля обязателен для предотвращения перегрева проводки.
  • Защита от перегрузок и коротких замыканий: Автоматические выключатели и предохранители должны соответствовать номинальной мощности ТЭНа.
  • Защита от перегрева: Использование термоограничителей (термостатов безопасности) и тепловых реле, которые отключают ТЭН при достижении критической температуры поверхности или воздуха, предотвращая аварии и возгорания.
• Обеспечение воздушного потока:
  • Вентиляция: Для ТЭНов типов O и K обязательным условием является наличие достаточного воздушного потока. Вентиляторы с крыльчаткой типа «беличье колесо» или осевые вентиляторы обеспечивают равномерный и достаточный обдув, предотвращая перегрев элемента и эффективно распределяя тепло.
  • Расчёт скорости потока: Несоблюдение минимально допустимой скорости обдува может привести к локальному перегреву оболочки ТЭНа (свыше 450°С), что значительно сократит его срок службы и может привести к поломке.
  • Конфигурация воздуховодов: Правильное проектирование воздуховодов и камер для ТЭНов обеспечивает ламинарный поток воздуха через нагревательный элемент, максимизируя эффективность теплоотдачи.
• Монтаж и крепление:
  • Фиксация: Варианты крепления (фланцы, штуцеры, резьбовые соединения) должны обеспечивать надёжную фиксацию ТЭНа и герметичность системы.
  • Виброизоляция: В условиях промышленных вибраций могут потребоваться специальные виброизолирующие крепления для предотвращения механических повреждений ТЭНа.

Экономическая эффективность и метрики ROI

Оценка экономической эффективности компактных воздушных ТЭНов выходит за рамки первоначальной стоимости и включает в себя анализ TCO и ROI, учитывая операционные расходы, долговечность и влияние на производственные процессы.

1. Анализ совокупной стоимости владения (TCO):

   TCO = Цена_ТЭНа + Затраты_на_установку + Стоимость_энергии(за_срок_службы) + Стоимость_обслуживания + Стоимость_замены(x_раз) + Затраты_от_простоя

   Расчёт TCO позволяет сравнить различные варианты ТЭНов (например, из углеродистой и нержавеющей стали) не только по цене покупки, но и по всем сопутствующим расходам на протяжении всего срока эксплуатации. ТЭНы из нержавеющей стали, хоть и дороже изначально, часто демонстрируют более низкий TCO за счёт увеличенного срока службы и снижения расходов на частые замены и простои оборудования, особенно в агрессивных средах.

2. Расчёт возврата инвестиций (ROI):

   ROI = ((Экономия_на_энергии + Снижение_простоев + Улучшение_качества) - Дополнительные_инвестиции) / Дополнительные_инвестиции * 100%

   Например, переход от неэффективного или часто выходящего из строя ТЭНа к более надёжному и энергоэффективному может привести к:

   • Экономии на электроэнергии: Оптимально подобранная удельная мощность и эффективная система управления могут снизить потребление энергии на 5-15% для аналогичного процесса.
   • Снижению простоев: Увеличение срока службы ТЭНа из нержавеющей стали может сократить количество внеплановых остановок оборудования на 20-50%, что критически важно для непрерывных производств.
   • Улучшению качества продукции: Более точное поддержание температуры с помощью ПИД-регуляторов снижает процент брака, что напрямую влияет на прибыльность.
3. Оценка энергоэффективности:

   Ключевым параметром является удельная энергоэффективность — количество тепла, переданного на единицу затраченной электроэнергии. Для воздушных ТЭНов это достигается за счёт оптимального соотношения мощности, площади поверхности и скорости обдува. Выбор ТЭНа с оптимальной удельной мощностью для конкретных условий (спокойный или движущийся воздух) предотвращает перерасход энергии.

Пошаговая реализация проекта и контроль качества

Внедрение или модернизация системы с использованием компактных воздушных ТЭНов требует структурированного подхода. Ниже представлен чек-лист по этапам реализации:

1. Этап 1: Определение требований и спецификация (Спринт 1)
   • Роли: Инженер-технолог, Руководитель проекта, Закупщик.
   • Артефакты: Техническое задание, расчёт тепловых потерь, определение требуемой мощности, выбор материала оболочки (углеродистая/нержавеющая сталь) и типа ТЭНа (S, T, O, K) согласно условиям эксплуатации.
   • Контроль качества: Согласование спецификаций со всеми заинтересованными сторонами, проверка соответствия стандартам и нормам безопасности.
2. Этап 2: Закупка и поставка (Спринт 2)
   • Роли: Закупщик, Менеджер по логистике.
   • Артефакты: Заказ на поставку, проверка сертификатов соответствия, контроль качества входного контроля ТЭНов по заявленным параметрам (длина 160 мм, диаметр, мощность, напряжение).
   • Контроль качества: Визуальный осмотр, проверка маркировки, сопоставление с технической документацией.
3. Этап 3: Монтаж и подключение (Спринт 3)
   • Роли: Монтажник, Электрик, Инженер по безопасности.
   • Артефакты: Схема подключения, инструкции по монтажу, акт выполненных работ.
   • Контроль качества:
     1. Проверка надёжности крепления ТЭНа.
     2. Контроль правильности электрических соединений и заземления.
     3. Проверка работы всех защитных элементов (автоматические выключатели, термореле).
     4. Убедитесь, что обеспечен достаточный воздушный поток (если требуется принудительная конвекция).
     5. Замеры сопротивления изоляции до и после монтажа.
4. Этап 4: Ввод в эксплуатацию и тестирование (Спринт 4)
   • Роли: Инженер-наладчик, Оператор оборудования.
   • Артефакты: Протокол пусконаладочных работ, настройка контроллеров (термостатов, ПИД-регуляторов).
   • Контроль качества:
     1. Проверка достижения и поддержания заданных температурных режимов.
     2. Мониторинг энергопотребления.
     3. Контроль отсутствия аномальных шумов или запахов при работе.
5. Этап 5: Эксплуатация и обслуживание (Постоянный процесс)
   • Роли: Технический персонал, Сервисный инженер.
   • Артефакты: График планово-предупредительного ремонта (ППР), журналы обслуживания.
   • Контроль качества:
     1. Регулярная очистка ТЭНов от пыли и загрязнений (для поддержания эффективности теплоотдачи).
     2. Периодическая проверка сопротивления изоляции.
     3. Замена ТЭНов при достижении критического износа или выходе из строя на аналогичные по характеристикам.

Примеры применения и лучшие практики (Кейсы/паттерны)

Кейс 1: Оптимизация компактной сушильной камеры для малого бизнеса (SMB)

• Задача: Повысить скорость и равномерность сушки небольших партий травяных сборов, сократить энергопотребление.
• Решение: Вместо одного большого ТЭНа установлены два компактных воздушных ТЭНа длиной 16 см (тип O, углеродистая сталь, 400 Вт каждый), расположенные симметрично. Интегрирован небольшой осевой вентилятор для принудительной циркуляции воздуха. Управление осуществляется биметаллическим термостатом.
• Результат: Время сушки сократилось на 25%, потребление электроэнергии снизилось на 15% за счёт более эффективной теплопередачи и оптимизированного воздушного потока. Снижение капитальных затрат за счёт использования углеродистой стали и простого термостата, при этом TCO остался приемлемым благодаря относительно неагрессивной среде и простоте замены элементов.
• Ключевая практика: Для SMB с некритичными процессами и умеренной нагрузкой оптимален баланс между начальными инвестициями и эксплуатационными расходами, где углеродистая сталь и простые контроллеры обеспечивают достаточную эффективность.

Кейс 2: Поддержание микроклимата в телекоммуникационном шкафу (Enterprise)

• Задача: Обеспечить стабильную температуру +25°C в критически важном телекоммуникационном шкафу на открытом воздухе в условиях экстремальных зимних температур, предотвратив конденсацию и отказы оборудования.
• Решение: Установлен воздушный ТЭН длиной 16 см (тип T, нержавеющая сталь, 500 Вт) в сочетании с малошумным вентилятором и высокоточным ПИД-регулятором. Система дополнена датчиками влажности и температуры, а также резервным ТЭНом для обеспечения отказоустойчивости.
• Результат: Стабильное поддержание температуры с отклонением не более ±1°C, полное отсутствие конденсата, что исключило отказы дорогостоящего электронного оборудования. Высокие первоначальные инвестиции в нержавеющую сталь и ПИД-контроллер полностью окупились за счёт предотвращения дорогостоящих аварий и обеспечения непрерывности связи (высокий ROI).
• Ключевая практика: В критически важных системах с высокими требованиями к надёжности и точности, инвестиции в премиальные материалы (нержавеющая сталь), продвинутые системы управления и резервирование элементов оправдывают себя за счёт снижения рисков и обеспечения бесперебойной работы.

Кейс 3: Локальный подогрев воздуха в автоматизированной линии упаковки (Производство)

• Задача: Обеспечить точечный, быстрый нагрев участка упаковки для активации термоусадочной пленки без воздействия на соседние зоны и без задержек в производственном цикле.
• Решение: Интегрировано несколько прямых воздушных ТЭНов длиной 16 см (тип K, нержавеющая сталь, 300 Вт каждый), расположенных вплотную к зоне обдува. Каждый ТЭН имеет индивидуальный контроллер для точной регулировки мощности и скорости нагрева. Система связана с общим контроллером линии упаковки.
• Результат: Мгновенный выход на рабочую температуру, равномерная усадка пленки, минимизация брака. Производственная линия работает на максимальной скорости без задержек. Использование нержавеющей стали обеспечивает долгий срок службы в условиях возможных загрязнений и высокой влажности.
• Ключевая практика: Для высокоскоростных производственных линий с жёсткими требованиями к синхронизации и качеству процесса, использование нескольких компактных ТЭНов с индивидуальным управлением обеспечивает гибкость, точность и надёжность, оптимизируя общий производственный поток.
