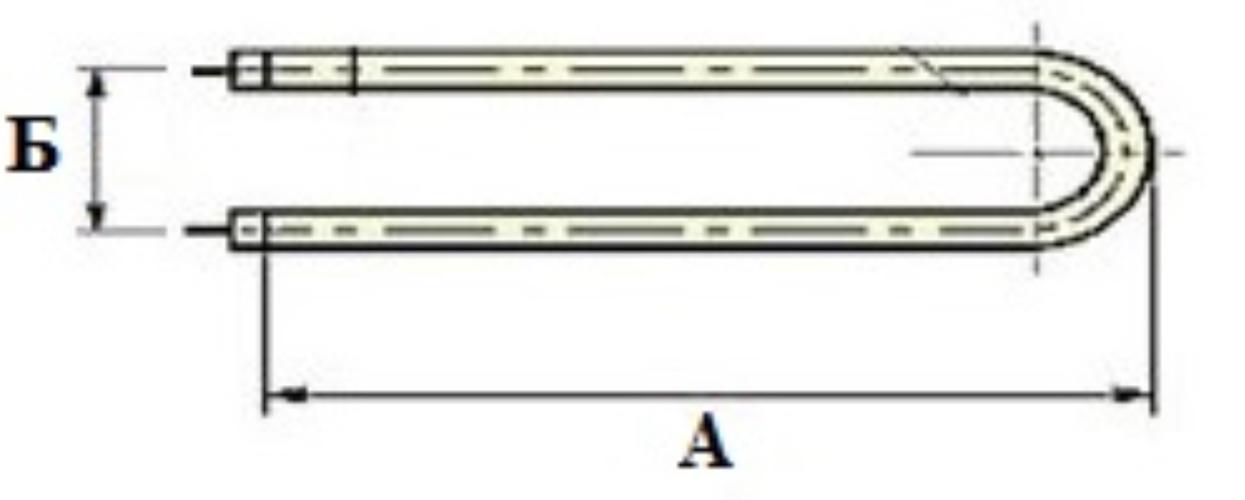

Тэн воздушный. А — 625мм. Б — 100мм. ф -13мм (труба) R — 45мм.(внутренний)

Тэн воздушный.
А — 625мм.
Б — 100мм.
ф -13мм (труба)
R — 45мм.(внутренний) Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

Что такое воздушный ТЭН и где применяется

Воздушный ТЭН (трубчатый электронагреватель) — электрический нагревательный элемент, предназначенный для нагрева воздушной или газовой среды. В отличие от водяных или масляных ТЭНов, такие нагреватели становятся незаменимыми в отоплении, вентиляции, сушильных камерах и других устройствах, работающих на воздухе или газовых смесях.

Воздушные ТЭНы находят широкое применение как в быту (например, в калориферах, печах для саун, тепловых завесах), так и в промышленности (сушильное оборудование, тепловые пушки и пр.).

Конструкция и материалы изготовления

• Основа воздушного ТЭНа — металлическая труба, обычно с диаметром от 6 до 24 мм. В данном случае, с диаметром 13 мм, можно говорить о средней мощности нагревателя.
• Внутри трубки размещен нагревательный спиральный элемент, изготовленный из металлического сплава с высоким электрическим сопротивлением.
• Трубка может заполняться периклазом или специальным порошковым наполнителем для улучшения теплоотдачи и защиты спирали от повреждений.
• Внутренний радиус изгиба (R = 45 мм) определяет предел возможного изгиба конструкции без повреждений.
• Некоторые ТЭНы оснащены оребрением — металлическими ребрами (гофрированная лента вокруг трубы) для увеличения площади теплоотдачи.

Размеры и параметры

• A = 625 мм — монтажный размер ТЭНа по длине трубки.
• B = 100 мм — длина контактного стержня для подсоединения.
• Ø13 мм — диаметр металлической трубки, часто используемый для ТЭНов средней мощности.
• R = 45 мм — внутренний радиус изгиба, важен при проектировании изогнутых конструкций.

Виды и конфигурации воздушных ТЭНов

Форма нагревателя

• Прямой ТЭН — простая форма, подходящая для воздуха без необходимости изгиба.
• U-образный ТЭН — трубка согнута под углом 180°, что увеличивает удобство монтажа в ограниченных пространствах.
• Гибкий ТЭН — допускает ручное сгибание до подключения к сети, но запрещается сгибать уже подключенные элементы.

Оребрение

При наличии металических ребер увеличивается теплоотдача, что особенно важно для оборудования с большими объемами нагреваемого воздуха и высокой скоростью потока.

Технические характеристики и мощность

Мощность варьируется в зависимости от длины и диаметра трубки, а также самого материала. В рассматриваемом случае с внешним диаметром 13 мм и длиной 625 мм, мощность может составлять от 1 до 3 кВт в зависимости от типа и материала нагревателя.

Материалы изготовления

• Чаще всего используются углеродистая сталь (экономично) и нержавеющая жаростойкая сталь (долговечна и устойчива к коррозии).
• Для специализированных применений могут использоваться титановые ТЭНы, обладающие стойкостью к агрессивным средам.

Важные рекомендации по эксплуатации и монтажу

• При установке учитывайте величину изгиба (R = 45 мм) для предотвращения повреждения нагревательного элемента.
• Обеспечьте правильное подключение и выбирайте подходящее изделие в зависимости от рабочих условий (например, нержавеющая сталь для агрессивной среды).
• Гибкие ТЭНы сгибайте только в обесточенном состоянии.
• Для эффективного теплообмена выбирайте оребренные модели в системах с движущимся воздухом.
• Рекомендуется использовать терморегуляторы и защитные устройства для предотвращения перегрева и выхода из строя.

Применения воздушных ТЭНов с указанными размерами

Размеры Ø13 мм при длине 625 мм и радиусе 45 мм оптимальны для нагревателей средней мощности в бытовых и небольших промышленных устройствах.

• Тепловые завесы и пушки.
• Электрокалориферы и сушильное оборудование.
• Печи для сауны и бань.
• Вентиляционные системы с подогревом воздуха.

Ключевые технические обозначения и стандарты

Согласно ГОСТ 13268-88, воздушные ТЭНы подразделяются на типы, определяемые температурой и агрессивностью среды. Важными параметрами являются установочный размер (A) и длина контактного стержня (B).

Ознакомившись с техническими особенностями, можно перейти к более глубокой информации о работе и характеристиках различных моделей воздушных ТЭНов, их преимуществ и недостатков в условиях эксплуатации.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

Электрические схемы подключения воздушных ТЭНов

Правильное подключение воздушного ТЭНа имеет решающее значение для его безопасной и эффективной работы. Рассмотрим основные аспекты подключения, включая электрические схемы и использование стандартных клемм.

Электрические схемы подключения

Схемы подключения воздушных ТЭНов обычно зависят от их конструкции и назначения. В большинстве случаев используются следующие элементы:

• Два клеммных зажима: основной способ подключения, который позволяет соединить ТЭН с электросетью на 220 В или 380 В, в зависимости от модели.
• Терморегулятор: для автоматического управления температурой. Этот элемент управляет подачей электроэнергии к ТЭНу, что снижает риск перегрева и повышает эффективность работы.
• Защитный автомат: для предотвращения короткого замыкания и перегрузки электрической сети.

Стандартные клеммы

При использовании воздушных ТЭНов важно правильно использовать стандартные клеммы для обеспечения надежного подключения:

• Клеммы типа М2 или М3: используются для подключения проводов к нагревательным элементам.
• Клеммные колодки: удобны для быстрого подключения нескольких проводов, что упрощает монтаж и позволяет легко заменять ТЭН при необходимости.

Производство ТЭНов

Процесс производства воздушных ТЭНов включает несколько ключевых этапов. Давайте рассмотрим основные из них.

Этапы производства

• Изготовление трубки: производится из стали или другого материала, подходящего для заданной рабочей среды. Размеры трубки формируются согласно техническим требованиям.
• Установка спирального нагревателя: проводится с учетом правильного расположения и закрепления нагревательного элемента внутри трубки.
• Наполнение трубки: происходит с использованием периклаза или порошкового наполнителя для улучшения теплоотдачи.
• Тестирование: обязательный этап, который включает проверку функциональности и безопасности готового изделия перед его упаковкой и отправкой.

Примеры моделей воздушных ТЭНов

На рынках представлены различные модели воздушных ТЭНов, которые могут варьироваться по мощности, форме и материалам. Приведем несколько примеров:

Техническое обслуживание воздушного ТЭНа

Для обеспечения долговечности и безопасной работы воздушного ТЭНа, необходимо регулярно проводить его техническое обслуживание. Вот основные рекомендации:

• Регулярная проверка подключения: убедитесь, что все электрические соединения надежны и отсутствуют признаки перегрева или коррозии.
• Очистка от пыли: рекомендуется периодически очищать ТЭН от пыли и загрязнений, которые могут уменьшать его эффективность.
• Проверка терморегулятора: убедитесь, что терморегулятор правильно работает и поддерживает заданную температуру.

Заключение

Теперь, когда мы разобрали ключевые аспекты подключения, производства, примеры моделей и принципы технического обслуживания воздушных ТЭНов, вы можете более уверенно подходить к их выбору и эксплуатации. Убедитесь, что выбранный вами ТЭН соответствует вашим требованиям и условиям использования.
