ТЭН водяной U-образный 220В 3кВт. А-500 мм Г-60 мм

ТЭН водяной U-образный 220В 3кВт. А-500 мм Г-60 мм  Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии

1. Конструкция и принцип работы

U-образный нагревательный элемент представляет собой конструкцию, позволяющую эффективно нагревать воду и другие жидкости. Этот элемент состоит из:

• Форма: Металлическая трубка, согнутая в букву «U», в interior которой находится нихромовая нагревательная спираль.
• Наполнение: Полость между спиралью и трубкой заполнена диэлектрическим теплопроводным материалом, что обеспечивает эффективный теплообмен и электрическую изоляцию.
• Контактные элементы: На концах трубки устанавливаются контактные стержни с резьбой, часто G1/2″, которые фиксируются с помощью керамических изоляторов, обеспечивая герметичность.
• Монтаж: Крепление осуществляется с помощью штуцеров с трубной резьбой G1/2″, что обеспечивает надежное соединение с водяным контуром и герметичность.

2. Технические характеристики

Пример из источников: ТЭН водяной 3,0кВт U-образный с длиной трубки 55 см и диаметром 12 мм из нержавеющей стали, крепится на два штуцера G1/2″, рассчитан на нагрев воды и слабых растворов щелочей с pH 7–9.

3. Материалы изготовления

• Нержавеющая сталь: Обеспечивает высокую коррозионную стойкость, идеальна для чистой и слабощелочной воды. Этот вариант рекомендуется для бытовых и промышленных водонагревателей.
• Оцинкованная сталь: Более экономичный вариант, обладающий защитным покрытием, используется в менее агрессивных условиях эксплуатации.
• Углеродистая сталь: Применяется, как правило, в промышленных установках, при условии соответствия температуры и химического состава нагреваемой среды.

4. Область применения

• Нагрев воды в бойлерах, водонагревателях, емкостях и промышленных ваннах.
• Использование в системах отопления и тепловых завесах (хотя чаще для воздуха применяются оребренные ТЭНы другого типа).
• Применение в бытовой технике и промышленных установках, где необходим нагрев жидкостей при напряжении 220 В.
• Для агрессивных сред и химически активных растворов рекомендуется выбирать ТЭНы из нержавеющей стали с повышенной стойкостью.

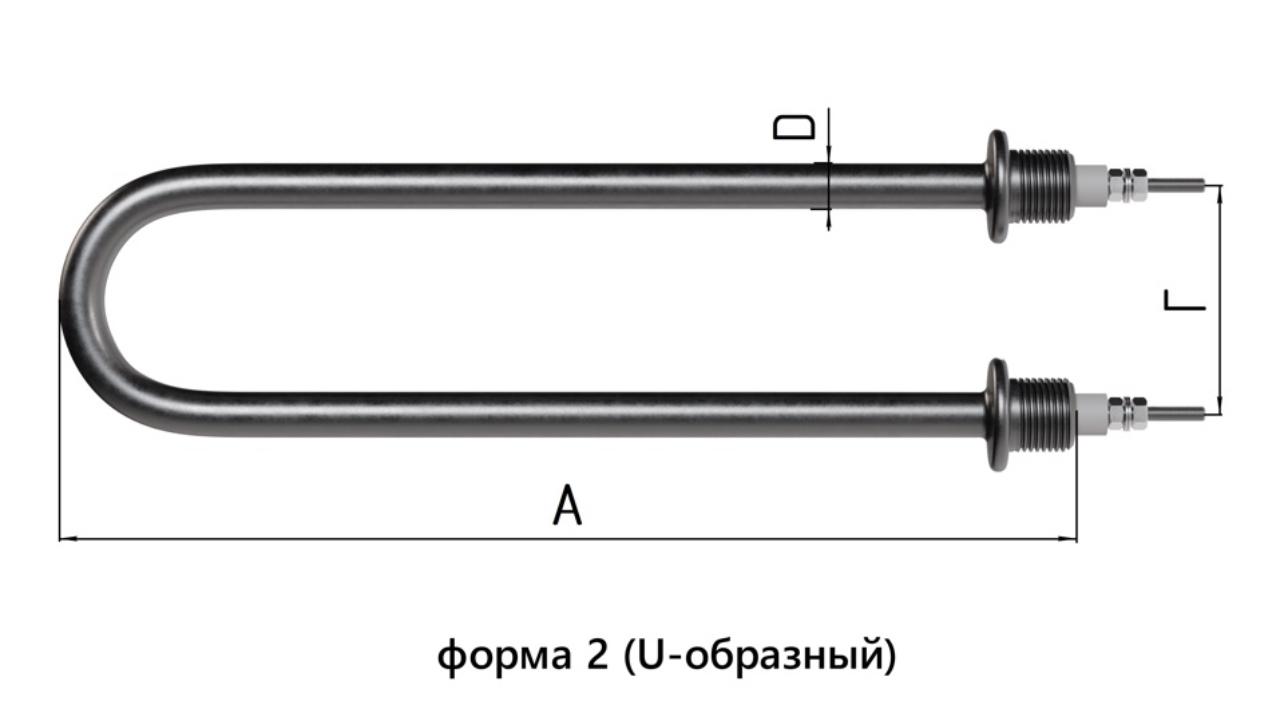

5. Размеры и монтаж

• Длина «А» 500 мм: Это длина одного плеча U-образного элемента, которая обеспечивает достаточную площадь поверхности для эффективного теплообмена.
• Межосевое расстояние «Г» 60 мм: Расстояние между осями трубок в U — важно для совместимости с крепежом и посадочным местом в бойлере.
• Тип крепления: Штуцер с резьбой G 1/2″, который обеспечивает герметичное соединение с резьбовым отверстием в резервуаре.

6. Особенности эксплуатации и рекомендации

• Убедитесь, что напряжение питания составляет 220 В и мощность 3 кВт, что позволяет быстро и экономично нагревать воду.
• Учитывайте характеристики нагреваемой жидкости — для жесткой и сильно агрессивной жидкости применяйте специализированные ТЭНы.
• Керамические изоляторы и качественная герметизация имеют важное значение для безопасности и долговечности ТЭНа.
• При использовании в бытовых водонагревателях соблюдайте размеры и тип крепления для обеспечения совместимости с оборудованием.
• Важно поддерживать чистоту поверхности нагревательного элемента для предотвращения накипи, особенно в жесткой воде.

7. Дополнительная техническая информация и советы

• Удельная мощность нагревателя не должна превышать 6 Вт/см² для равномерного нагрева и предотвращения локального перегрева.
• Корпус ТЭНа должен иметь хорошую коррозионную защиту и соответствовать требованиям безопасности для увеличения срока службы.
• В некоторых моделях могут использоваться удлинённые контактные стержни и увеличенные керамические изоляторы для дополнительной надежности.
• Обычно вес элемента составляет около 350–400 г, что гарантирует компактность и удобство монтажа.

В следующей части рассмотрим дополнительные аспекты эксплуатации ТЭНа, а также подробно остановимся на вопросах выбора и установки этого оборудования.

Нужен конкретный ТЭН и у вас есть только фото? Напишите нам, мы подберём вам ТЭН только по одной лишь фотографии:

8. Установка и укладка

Правильная установка и укладка ТЭНов — это ключевой аспект, который влияет на эффективность их работы и долговечность. Следует учитывать следующие рекомендации:

• Подготовка места установки: Убедитесь, что монтажное пространство чистое и готово. Удалите мусор и коррозионные элементы, чтобы обеспечить надежное крепление.
• Совместимость стыков: Проверяйте совместимость диаметра и резьбы крепежей и штуцеров, чтобы избежать протечек и повреждений.
• Проверка изоляции: Перед установкой обязательно проверьте целостность керамических изоляторов. Повреждение может стать причиной короткого замыкания и аварийной ситуации.

9. Обслуживание и уход

Для продления срока службы ТЭНа и обеспечения безопасной работы необходимо следить за его состоянием:

• Регулярная очистка: Удаляйте накопившуюся нагар и накипь, особенно в жесткой воде. Это можно сделать с помощью специальных средств для удаления накипи.
• Проверка соединений: Регулярно инспектируйте крепления и резьбовые соединения на признаки коррозии или ослабления — это помогает предотвратить утечки.
• Изоляция электрической части: Убедитесь, что место подключения к электросети защищено от влаги. Вода и электрические соединения не должны соприкасаться.

10. Проблемы и их решения

Несмотря на надежность, у ТЭНа могут возникнуть некоторые проблемы в процессе эксплуатации. Вот несколько распространенных неисправностей и способы их устранения:

• Низкая эффективность нагрева: Может указывать на накопление накипи или неисправность спирали. Рекомендуется провести очистку и проверить целостность нагревательного элемента.
• Утечки воды: Причиной может быть повреждение прокладок или резьбовых соединений. Необходимо подтянуть или заменить поврежденные детали.
• Перегрев устройства: Часто связан с неправильным выбором ТЭНа или неправильной настройкой — проверьте параметры элемента и его соответствие требованиям нагреваемой среды.

11. Заключительные рекомендации

Выбор и эксплуатация ТЭНа водяного U-образного 220В 3кВт требует внимательности и знания основ установки и обслуживания. Следуйте приведённым рекомендациям для достижения максимальной эффективности и длительного срока службы устройства. Особое внимание уделяйте чистоте и целостности всех компонентов, что значительно снизит риск возникновения неисправностей и обеспечит безопасную работу.

Таким образом, оснащение и правильное использование ТЭНа в водонагревательных системах помогает пользователям поддерживать комфортные условия в жилом и промышленном помещениях, отвечая требованиям современного потребления энергии и безопасности.
